Зачем нужен MGate?

Содержание:

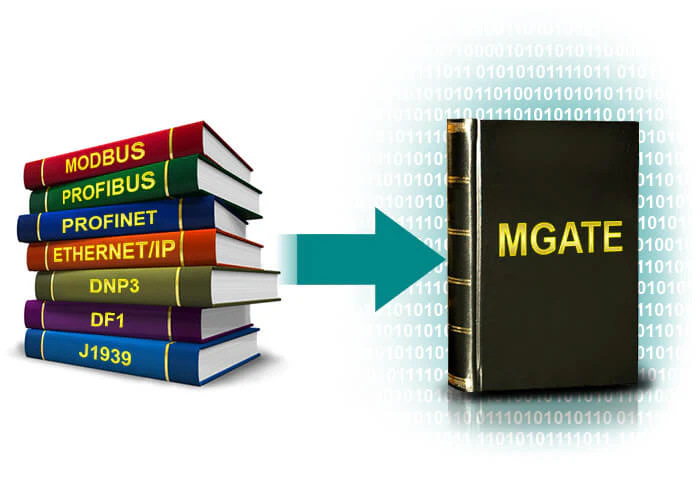

Зачем нужен MGate?

MGate – это серия шлюзов протоколов, которые преобразуют одни протоколы в другие, а также преобразуют интерфейсы. Например, MGate MB3180 преобразует интерфейс RS-485 и протокол Modbus RTU в интерфейс Ethernet и протокол Modbus TCP.

Обычно шлюзы протоколов используются, когда вам необходимо объединить оборудование в одну сеть, но само оборудование использует различные интерфейсы и протоколы.

Широкая линейка шлюзов серии MGate включает в себя наиболее популярные протоколы в промышленной автоматизации и их комбинации: Modbus TCP/RTU/ASCII, EtherNet/IP, PROFINET, PROFIBUS, DNP3, J1939, IEC 60870-5-101/104 и DF1. Воспользуйтесь нашей таблицей, чтобы выбрать подходящий преобразователь.

Видеообзор серии MGate

К оглавлению

Шлюзы MGate для протоколов Modbus

Шлюзы MGate MB3180, MGate MB3280, MGate MB3480 – это 1, 2, и 4 портовые Modbus шлюзы, которые преобразуют интерфейсы RS-232/422/485 в Ethernet, а также протоколы Modbus RTU/ASCII в Modbus TCP.

Возможна конвертация как в одну сторону, так и в другую, т.е. поддерживаются режимы Modbus RTU/ASCII Slave/Master и Modbus TCP Client/Server.

Шлюзы MGate MB3170 и MGate MB3270 – это 1 и 2 портовые Modbus шлюзы в промышленном исполнении и дополнительными функциями, такими как:

  • Serial Redirector – возможность пересылать данные с одного COM порта на другой
  • Priority Control – поддержка приоритета трафика по IP адресу, TCP порту и другим параметрам
  • Ethernet Switch – второй Ethernet порт с функцией коммутатора (один IP адрес на оба порта)
  • Pro COM – создание виртуального COM порта

Шлюзы MGate MB3660 – это 8 и 16 портовые Modbus шлюзы с резервированием Ethernet интерфейсов (два порта LAN и два IP адреса) и двумя входами питания (2хAC или 2хDC), а также с функцией активного опроса Modbus устройств, который повышает скорость получения данных в 10 раз.

Режимы работы MGate MB3660:

  • Прозрачный режим (Transparent Mode) – режим простого запроса-ответа
  • Режим Агента (Agent Mode) – настраиваемый режим активного опроса
  • Интеллектуальный режим (Intelligent Mode) – автоматический режим активного опроса

Подробнее о режимах работы можно узнать из статьи.

Шлюзы MGate для протоколов PROFIBUS и PROFINET

Шлюз MGate 5101-PBM-MN – это 1 портовый шлюз PROFIBUS DP/Modbus TCP, который позволяет подключить PROFIBUS DP устройства к сети Modbus TCP.

В сети PROFIBUS шлюз будет DP-V1 Master, а в сети Modbus TCP как Client/Server.

Шлюз MGate 4101-MB-PBS - это 1 портовый шлюз PROFIBUS DP/Modbus RTU/ASCII, который позволяет подключить Modbus RTU/ASCII устройства к сети PROFIBUS DP.

В сети PROFIBUS шлюз будет DP-V0 Slave, а в сети Modbus RTU/ASCII как Master/Slave.

Шлюз MGate 5102-PBM-PN - это 1 портовый шлюз PROFIBUS DP/PROFINET RT, который позволяет подключить PROFIBUS DP устройства к сети PROFINET.

В сети PROFIBUS шлюз будет DP-V1 Master, а в сети PROFINET как Slave.

Шлюз MGate 5103 – это 1-портовый шлюз Modbus RTU/ASCII/TCP Master/Slave, EtherNet/IP Adapter в PROFINET RT IO Device/Slave, который позволяет подключить Modbus RTU/ASCII/TCP и EtherNet/IP устройства к сети PROFINET.

В сети PROFINET шлюз будет RT IO Device/Slave, а в сети Modbus RTU/ASCII/TCP как Master/Slave и в сети EtherNet/IP как Adapter.

Шлюз MGate 5111 – 1-портовый преобразователь Modbus RTU/ASCII/TCP Master/Slave, EtherNet/IP Adapter, PROFINET RT IO Device/Slave в PROFIBUS Slave, который позволяет подключить Modbus RTU/ASCII/TCP, EtherNet/IP и PROFINET устройства к сети PROFIBUS.

В сети PROFIBUS шлюз будет Slave, а в сети Modbus RTU/ASCII/TCP как Master/Slave, в EtherNet/IP как Adapter, в PROFINET как RT IO Device/Slave.

Шлюзы MGate для протоколов EtherNet/IP, DF1

Шлюз MGate 5105-MB-EIP - это 1 портовый шлюз между Modbus RTU/ASCII/TCP и EtherNet/IP, который позволяет подключить устройства из одной сети в другую.

В сети EtherNet/IP шлюз будет Adapter/Scanner, а в сети Modbus RTU/ASCII/TCP как Master/Slave.

Режимы работы шлюза:

  • Option-1: EtherNet/IP <-> Modbus RTU/ASCII
  • Option-2: EtherNet/IP <-> Modbus TCP
  • Option-3: Modbus RTU/ASCII <-> Modbus TCP

Шлюзы MGate EIP3170 и MGate EIP3270 - это 1 и 2 портовые шлюзы EtherNet/IP-DF1, которые позволяют подключить DF1 устройства к сети EtherNet/IP.

Поддерживается функция ProCOM, позволяющая использовать «виртуальный COM порт» для обращения к DF1 и EtherNet/IP устройствам.

Шлюзы MGate для протокола J1939

Шлюз MGate 5118 - это 1 портовый шлюз J1939-Modbus-PROFINET-EtherNet/IP, который позволяет подключить J1939 устройства к одной из трех сетей Modbus RTU/ASCII/TCP, PROFINET или EtherNet/IP.

Режимы работы:

  • J1939 в Modbus RTU/ASCII (Master/Slave)
  • J1939 в Modbus TCP (Client/Server)
  • J1939 в EtherNet/IP (Scanner/Adapter)
  • J1939 в PROFINET (I/O Device)

Шлюзы MGate для протокола DNP3

Шлюзы MGate W5108 и MGate W5208 – это 1 и 2 портовые Modbus/DNP3 шлюзы с беспроводным интерфейсом Wi-Fi IEEE 802.11a/b/g/n.

Режим работы шлюза:

  • Преобразование Modbus RTU/ASCII в Modbus TCP через Wi-Fi
  • Преобразование DNP3 serial в DNP3 IP через Wi-Fi
  • Преобразование исходных данных Raw serial в Raw TCP (используются режимы TCP Server и TCP Client)

Шлюз MGate 5109 – это 1 портовый шлюз Modbus/DNP3 с Ethernet интерфейсом, который позволяет преобразовывать не только протокол Modbus RTU/ASCII в Modbus TCP и протокол DNP3 serial в DNP3 IP, но и протокол Modbus в DNP3.

Режимы работы шлюза представлены в таблице ниже:

Серым цветом выделены недоступные режимы работы шлюза.

Каталог шлюзов MGate

Выбрать нужную модель шлюза MGate вы можете в нашем каталоге.


Три причины, почему преобразование Modbus с помощью MGate - это просто

Легко настраивается

Утилита MGate Manager имеет удобный пошаговый графический интерфейс, который позволяет пользователям совершить весь процесс настройки для преобразования из Modbus/RTU в Modbus-TCP всего лишь за 60 секунд.

Посмотрите видео, как настроить MGate за 60 секунд.

Простой поиск неисправностей

Обнаружить проблемы связи как на стороне последовательного порта, так и на стороне Ethernet-сети обычно довольно непросто. Для решения этой проблемы в MGate Manager есть возможность мониторинга траффика. Пользователь может посмотреть весь поток данных, проходящий через MGate, как со стороны Ethernet, так и последовательного порта, удобном, читаемом виде, что позволяет значительно облегчить процесс пуско-наладки.

Высокая производительность

Поиск баланса между затратами и производительностью может стать серьезной проблемой, когда требуется интегрировать большое количество Modbus RTU устройств в SCADA. Специально для таких задач MOXA разработали шлюз MGate MB3660 с активным механизмом опроса.

Механизм активного опроса позволяет каждому последовательному порту MGate MB3660 работать в качестве ведущего устройства Modbus RTU, активно опрашивать устройства Modbus RTU и сохранять данные во внутренней памяти, чтобы SCADA-система могла сразу получать данные по Modbus TCP.
