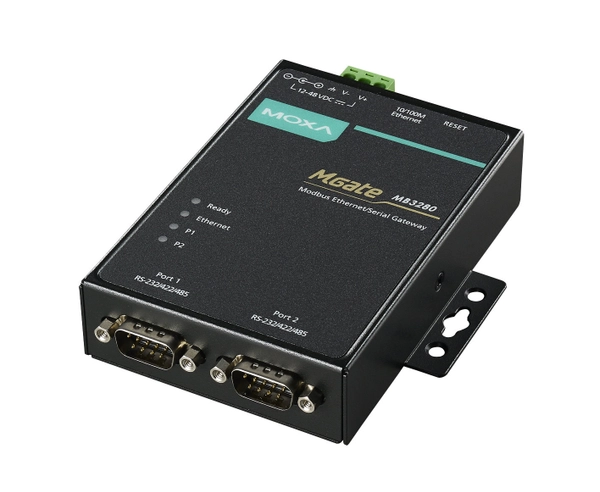

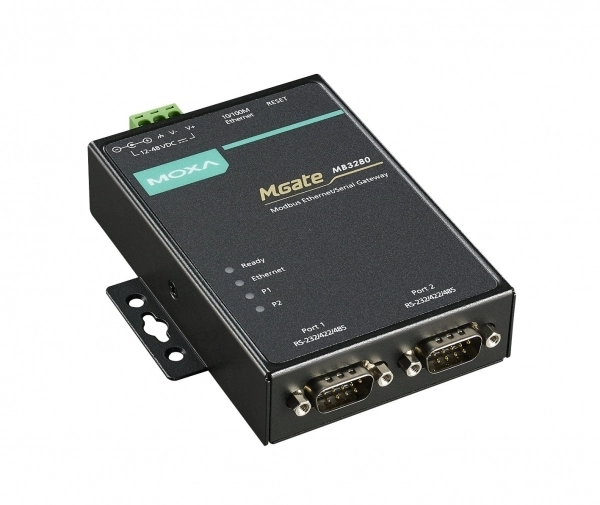

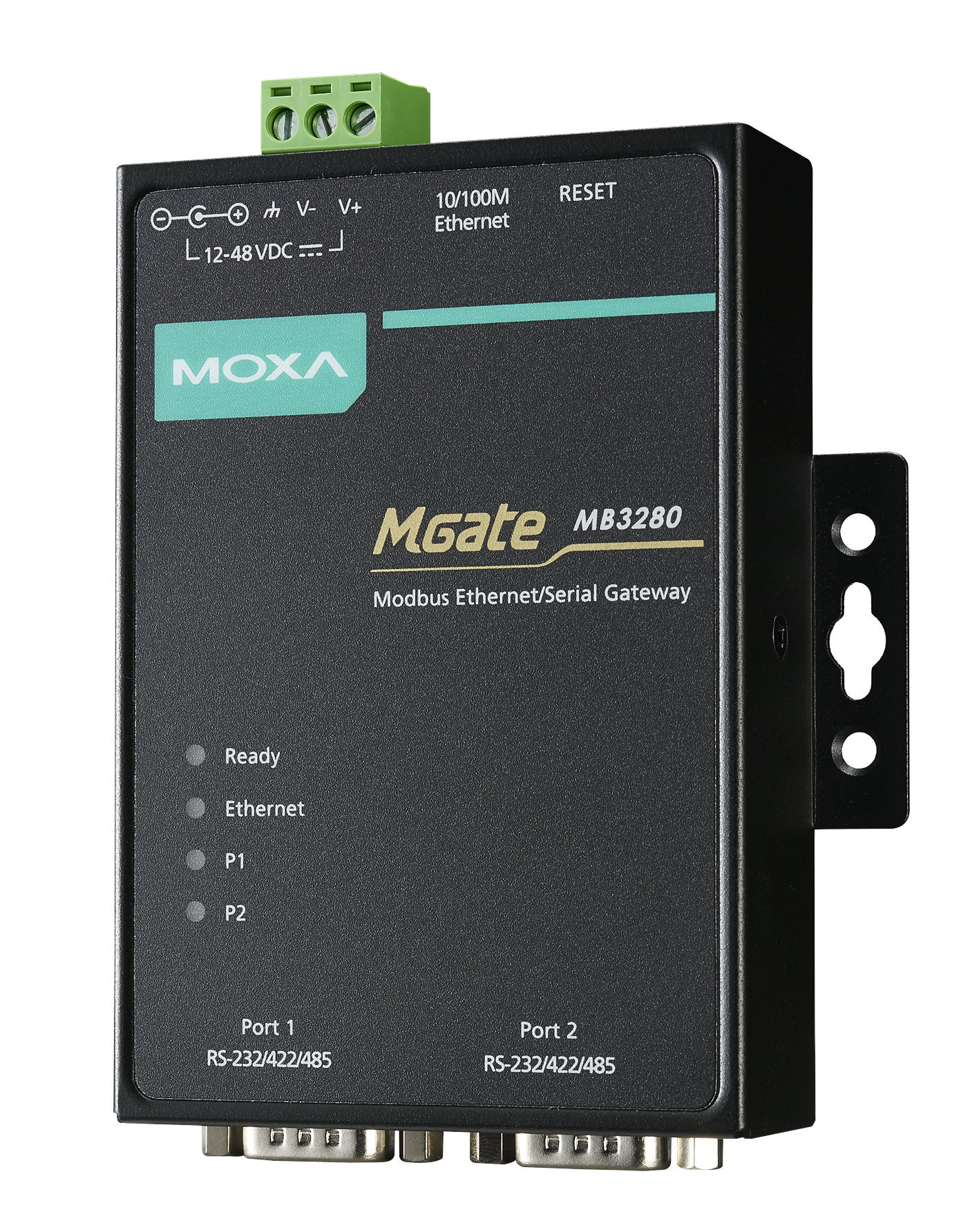

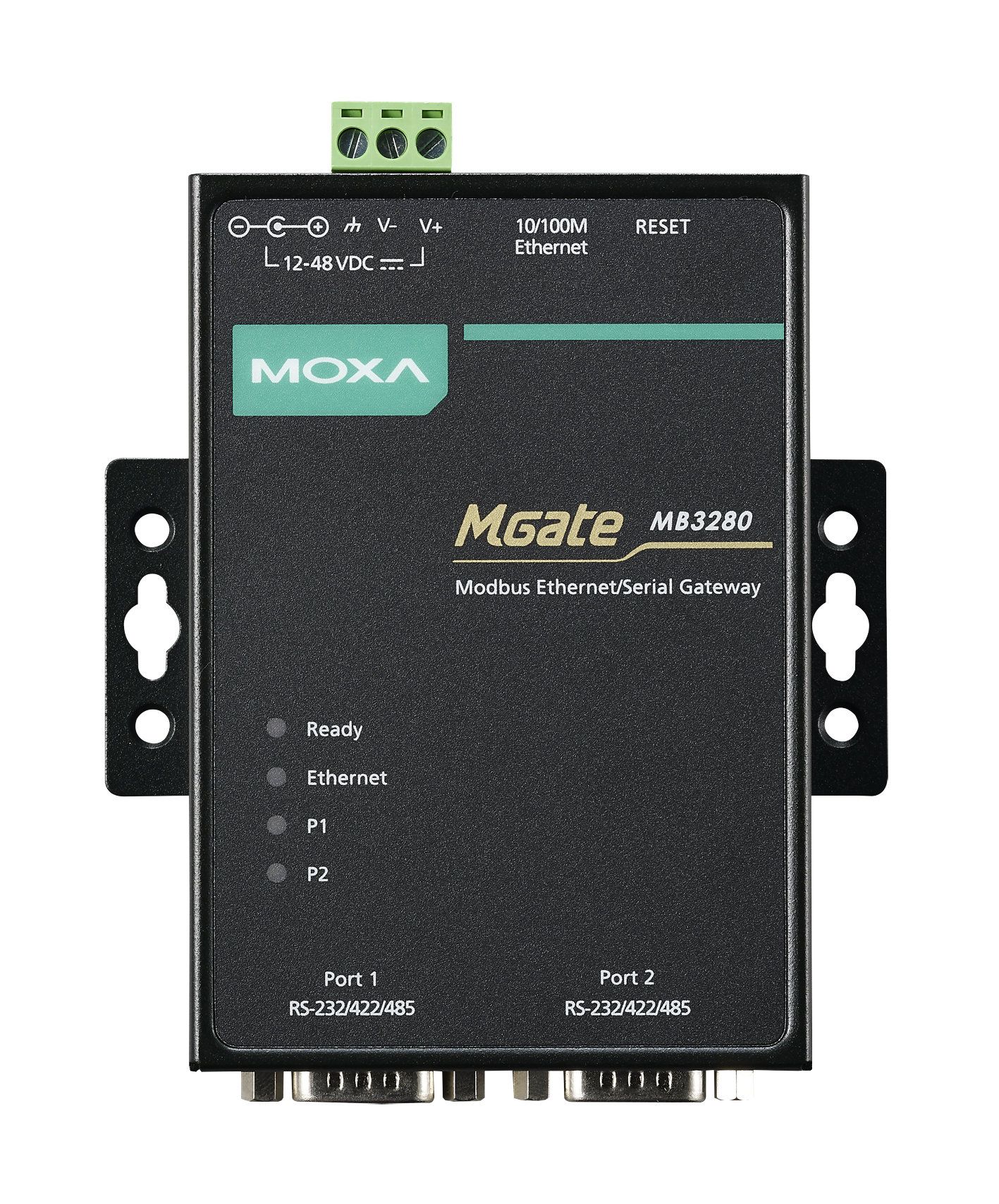

Name: MGate MB3280
Brand: MOXA
SKU: 03638700
Price: 49071.44 RUB
Availability: InStock

СПЕЦИФИКАЦИЯ ФАЙЛЫ МОДИФИКАЦИИ

Спецификация

Сетевые порты
Количество Ethernet-разъемов	1
Количество 10/100 Mb Ethernet	1
Порты ввода-вывода
Всего последовательных портов	2
Количество разъемов RS-232/422/485	2
Протоколы связи
Промышленные протоколы	Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master, Modbus ASCII slave, Modbus ASCII master, Modbus TCP
Управление	SNMPv1/v2c/v3
Способы оповещения и настройки
Индикация	Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор последовательных портов
Метод настройки	Telnet, WEB-консоль
Функциональные кнопки	1 кнопка сброса
Электропитание
DC входное напряжение	12...48 В
Требования к условиям использования
Рабочая температура	0...60 °C
Реализация корпуса
Внешний вид и материал	Металл
Монтаж	На стену, На DIN-рейку
IP-защита изделия	IP30

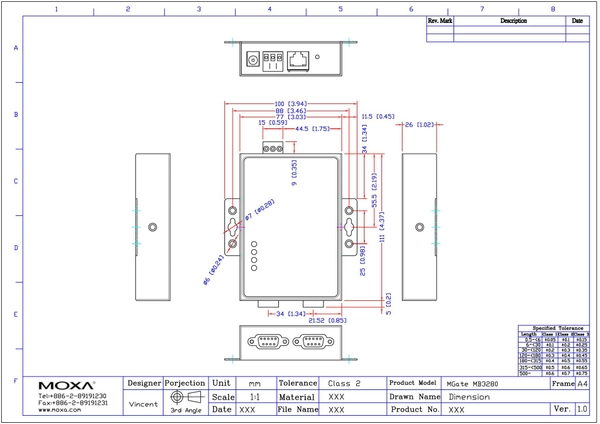

Размеры
Ширина	22 мм
Глубина	111 мм
Высота	77 мм
Сертификация и поддерживаемые стандарты
Сертификаты	CE, FCC
Электромагнитные помехи (EMI)	EN 55022 Class A, FCC Part 15 Subpart B Class A
Стандарты ЭМС	EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
Стандарты безопасности	UL 60950-1, EN 60950-1

Файлы

Модификации

Вопросы о товаре

Артём

Как мне преобразовать данные из Modbus RTU в Modbus ASCII с помощью устройств MGate?

Команда MOXA

Здравствуйте, Артём.
Шлюзы серии MGate MB3000 компании Moxa можно использовать для преобразования Modbus RTU в Modbus ASCII. Например, для решения данной задачи подойдёт шлюз протоколов MGate MB 3280.
Если два устройства разделены большим расстоянием, преобразование протокола может быть достигнуто путем соединения двух шлюзов с помощью Ethernet-соединения. Ниже показан пример топологии:

Один из этих шлюзов подключен к устройству Modbus RTU Master, а другой - к устройству Modbus ASCII Slave. Каждый из шлюзов будет выполнять преобразование протоколов Modbus: Modbus ASCII – Modbus TCP и Modbus TCP – Modbus RTU. Следует учесть, что идентификатор устройства на slave устройстве должен соответствовать настройкам идентификатора slave устройства на server устройстве TCP.

На складе
