Спецификация
Сетевые порты | |
Количество Ethernet-разъемов | 1 |
Количество 10/100 Mb Ethernet | 1 |
Порты ввода-вывода | |
Всего последовательных портов | 1 |
Количество разъемов RS-232/422/485 | 1 |
Протоколы связи | |
Промышленные протоколы | Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master, Modbus ASCII slave, Modbus ASCII master, Modbus TCP |
Управление | SNMPv1/v2c/v3 |
Способы оповещения и настройки | |
Индикация | Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор последовательных портов |
Метод настройки | Telnet, WEB-консоль |
Функциональные кнопки | 1 кнопка сброса |
Электропитание | |
DC входное напряжение | 12...48 В |
Требования к условиям использования | |
Рабочая температура | 0...60 °C |
Реализация корпуса | |
Внешний вид и материал | Металл |
Монтаж | На стену, На DIN-рейку |
IP-защита изделия | IP30 |

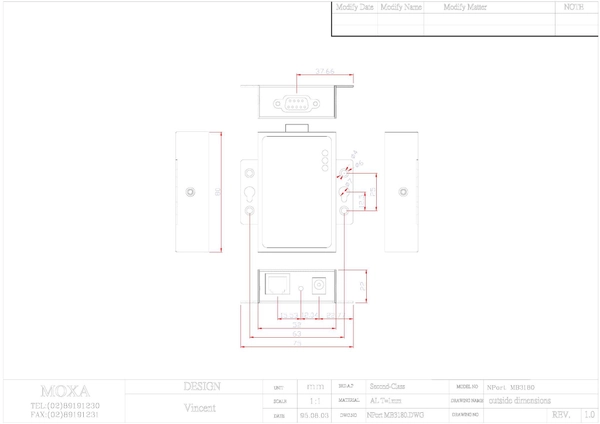

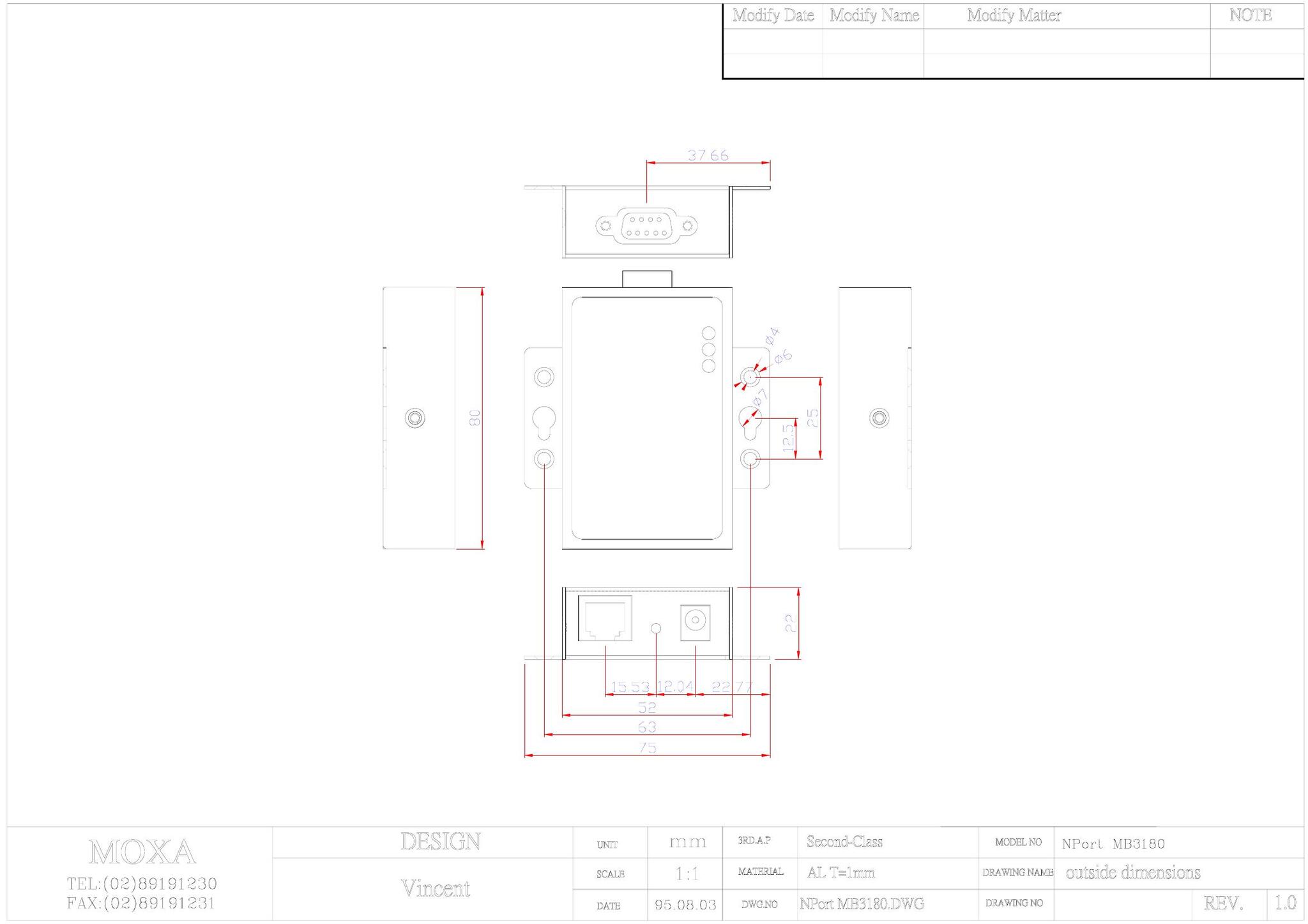

Размеры | |
Ширина | 22 мм |
Глубина | 80 мм |
Высота | 52 мм |
Сертификация и поддерживаемые стандарты | |
Сертификаты | CE, FCC |
Электромагнитные помехи (EMI) | EN 55022 Class A, FCC Part 15 Subpart B Class A |
Стандарты ЭМС | EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 |
Стандарты безопасности | UL 60950-1, EN 60950-1 |
Файлы
Документация
📄 Cпецификация для MGate MB3180/MB3280/MB3480
📄 Краткое руководство пользователя MGate MB3180
📄 Руководство пользователя MGate MB3180/MB3280/MB3480
3D модель
Программное обеспечение
Модификации
Вопросы о товаре
Иван
Как мне преобразовать данные из Modbus RTU в Modbus ASCII с помощью устройств MGate?

Здравствуйте, Иван.
Шлюзы серии MGate MB3000 компании Moxa можно использовать для преобразования Modbus RTU в Modbus ASCII. Например, для решения данной задачи подойдёт шлюз протоколов MGate MB 3180.
Если два устройства разделены большим расстоянием, преобразование протокола может быть достигнуто путем соединения двух шлюзов с помощью Ethernet-соединения. Ниже показан пример топологии:

Один из этих шлюзов подключен к устройству Modbus RTU Master, а другой - к устройству Modbus ASCII Slave. Каждый из шлюзов будет выполнять преобразование протоколов Modbus: Modbus ASCII – Modbus TCP и Modbus TCP – Modbus RTU. Следует учесть, что идентификатор устройства на slave устройстве должен соответствовать настройкам идентификатора slave устройства на server устройстве TCP.
Шлюзы серии MGate MB3000 компании Moxa можно использовать для преобразования Modbus RTU в Modbus ASCII. Например, для решения данной задачи подойдёт шлюз протоколов MGate MB 3180.
Если два устройства разделены большим расстоянием, преобразование протокола может быть достигнуто путем соединения двух шлюзов с помощью Ethernet-соединения. Ниже показан пример топологии:
Один из этих шлюзов подключен к устройству Modbus RTU Master, а другой - к устройству Modbus ASCII Slave. Каждый из шлюзов будет выполнять преобразование протоколов Modbus: Modbus ASCII – Modbus TCP и Modbus TCP – Modbus RTU. Следует учесть, что идентификатор устройства на slave устройстве должен соответствовать настройкам идентификатора slave устройства на server устройстве TCP.
