Вопросы о товаре

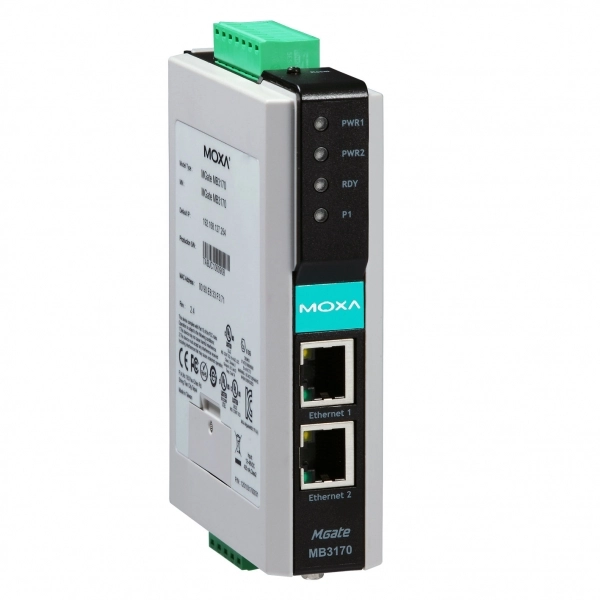

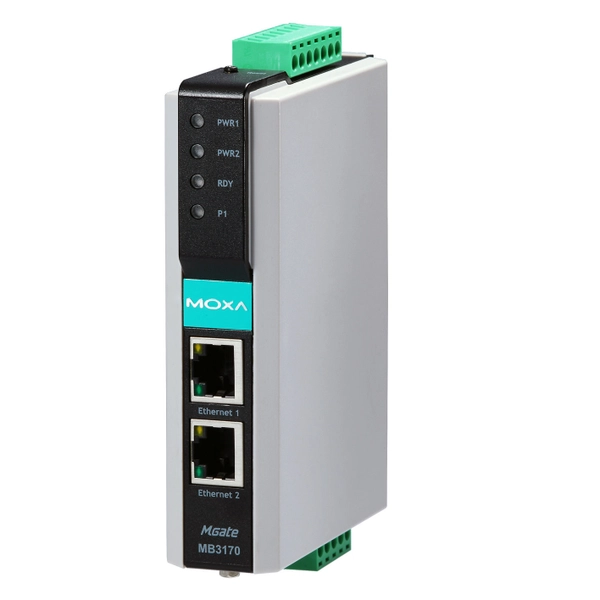

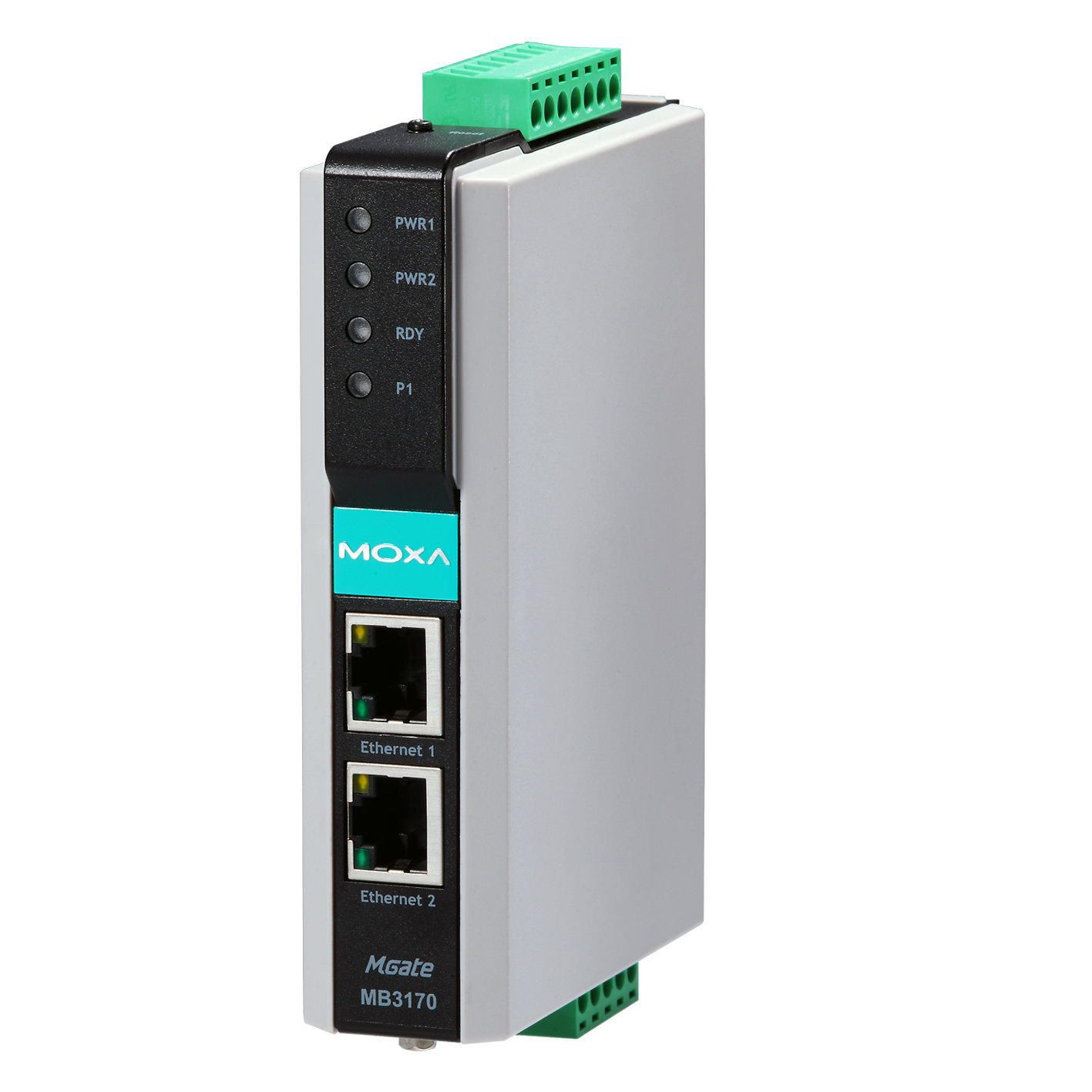

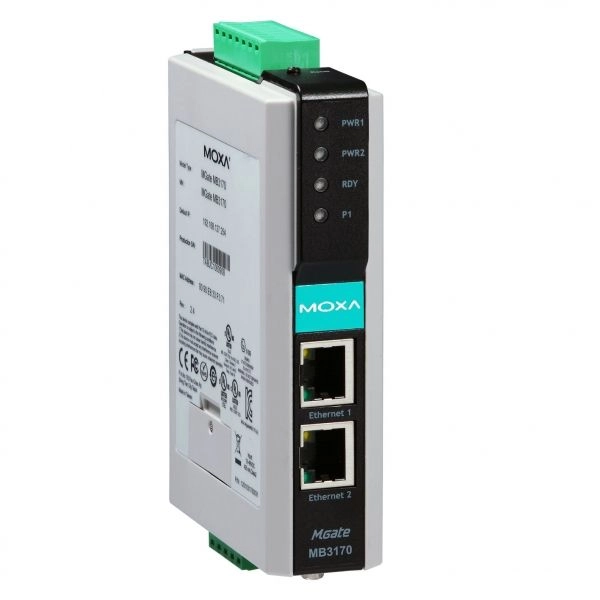

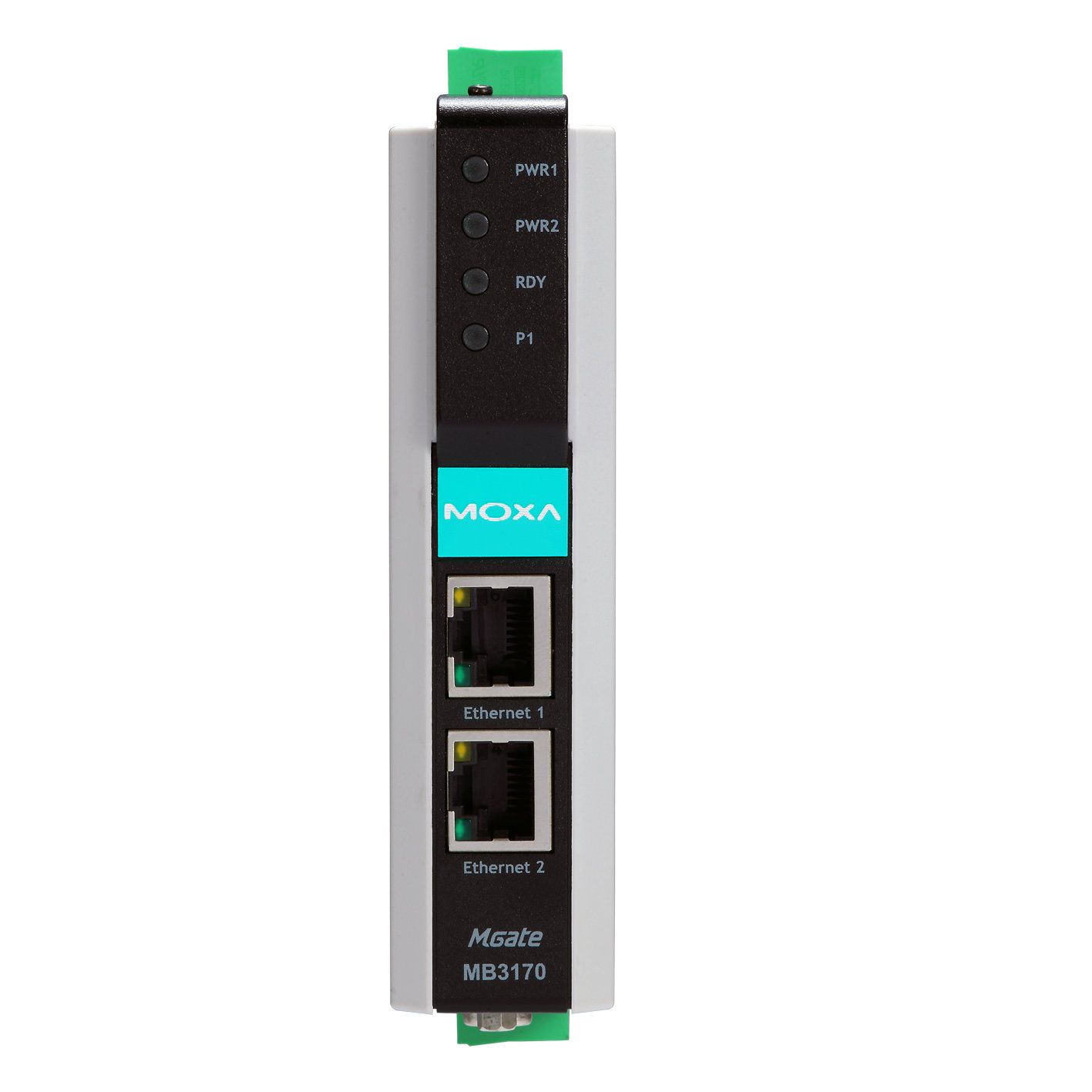

Как подключить последовательное устройство к устройству Moxa MGate MB3170 с 2-проводным интерфейсом RS-485?
Михаил, здравствуйте. При подключении последовательного устройства к устройствам Moxa с 2-проводным интерфейсом RS-485 убедитесь, что вы выполнили следующие пункты:
Проверьте распиновку устройства Moxa и последовательного устройства, которое вы хотите подключить. Moxa определяет сигнал B как положительный, а сигнал A - как отрицательный. Кроме того, сигнал B находится на PIN 3, а сигнал A - на PIN 4 для устройств Moxa с разъемами DB9.
Подключите положительный (B) вывод устройства Moxa к положительному (B) выводу последовательного устройства, а отрицательный (A) вывод устройства Moxa - к отрицательному (A) выводу последовательного устройства.
В устройствах Moxa, на которые предустановлено программное обеспечение для настройки, например драйверы или инструменты для настройки прошивки, убедитесь, что в настройках интерфейса установлен режим RS-485 2W.
Обратите внимание, что некоторые производители используют другое определение контактов, чем Moxa, и вам, возможно, придется поменять местами контакты, чтобы подключить положительный (B) контакт устройства Moxa к отрицательному (A) контакту вашего последовательного устройства, и повторить попытку.
Проверьте распиновку устройства Moxa и последовательного устройства, которое вы хотите подключить. Moxa определяет сигнал B как положительный, а сигнал A - как отрицательный. Кроме того, сигнал B находится на PIN 3, а сигнал A - на PIN 4 для устройств Moxa с разъемами DB9.
Подключите положительный (B) вывод устройства Moxa к положительному (B) выводу последовательного устройства, а отрицательный (A) вывод устройства Moxa - к отрицательному (A) выводу последовательного устройства.
В устройствах Moxa, на которые предустановлено программное обеспечение для настройки, например драйверы или инструменты для настройки прошивки, убедитесь, что в настройках интерфейса установлен режим RS-485 2W.
Обратите внимание, что некоторые производители используют другое определение контактов, чем Moxa, и вам, возможно, придется поменять местами контакты, чтобы подключить положительный (B) контакт устройства Moxa к отрицательному (A) контакту вашего последовательного устройства, и повторить попытку.
