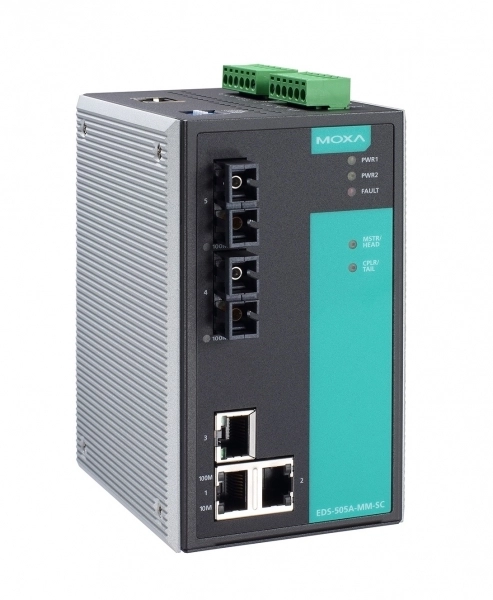

EDS-505A-MM-SC-T

Спецификация

Сетевые порты
Количество Ethernet-разъемов	5
Количество 10/100 Mb Ethernet	5
Тип коннектора 10/100 Mb Ethernet	2xSC, 3xRJ-45
Оптические порты
Количество оптических портов	2xSC
Тип оптического волокна	многомодовое
Параметры коммутатора
Управляемый	Да
Уровень коммутатора	Layer 2
Поддерживаемые функции	Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Таблица MAC адресов	8000
Буфер пакетов	1 кБит
Макс. кол-во VLAN	64
Очередей приоритетов на порт	4
Количество IGMP групп	256
Протоколы связи
Промышленные протоколы	EtherNet/IP, Modbus TCP
Управление	IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN
Резервирование	STP, RSTP, MSTP, Turbo Ring, Turbo Chain
Безопасность	HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE	IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
Цифровой ввод
Количество каналов DI	2
Цифровой вывод
Количество каналов DO	2
Тип DO	Сигнальное реле
Максимальный коммутируемый ток для реле с контактами (А)	1А при 24В DC
Способы оповещения и настройки
Метод настройки	Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig
Порты
Тип коннектора	Консольный порт RS-232 (RJ-45)
Электропитание
Резервный вход питания	Да
DC входное напряжение	9.6...60 В
DC Резервное питание	9.6...60 В
Реализация корпуса
Внешний вид и материал	Металл
Монтаж	На стену, На DIN-рейку
IP-защита изделия	IP30

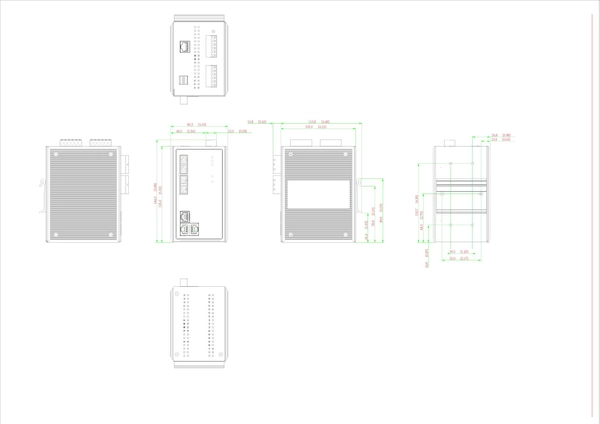

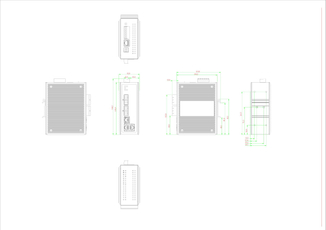

Размеры
Ширина	80.2 мм
Глубина	105 мм
Высота	135 мм
Требования к условиям использования
Рабочая температура	-40...75 °C
Сертификация и поддерживаемые стандарты
Электромагнитные помехи (EMI)	FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по суровым условиям	UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по применению на море	DNV, GL
Стандарты безопасности	UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1
Стандарт по свободному падению	МЭК 60068-2-32
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27
