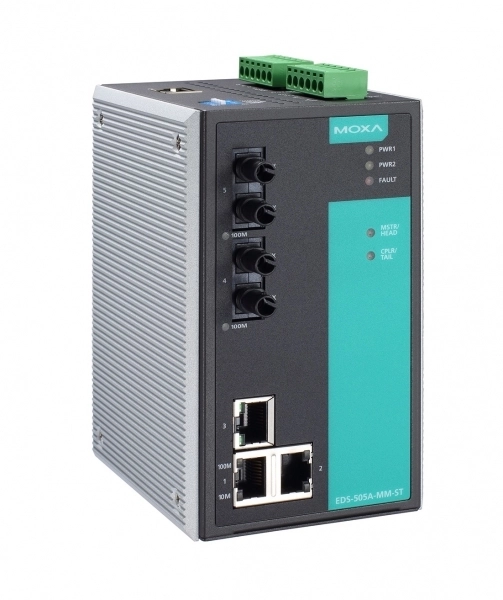

EDS-505A-MM-ST-T

Сетевые порты

Количество Ethernet-разъемов

5

Количество 10/100 Mb Ethernet

5

Тип коннектора 10/100 Mb Ethernet

2xST, 3xRJ-45

Оптические порты

Количество оптических портов

2xST

Тип оптического волокна

многомодовое

Параметры коммутатора

Управляемый

Да

Уровень коммутатора

Layer 2

Поддерживаемые функции

Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга

Таблица MAC адресов

8000

Буфер пакетов

1 кБит

Макс. кол-во VLAN

64

Очередей приоритетов на порт

4

Количество IGMP групп

256

Протоколы связи

Промышленные протоколы

EtherNet/IP, Modbus TCP

Управление

IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN, QoS

Резервирование

STP, RSTP, MSTP, Turbo Ring, Turbo Chain

Безопасность

HTTPS, SSH, RADIUS, TACACS+, SSL

Стандарты IEEE

IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control

Цифровой ввод

Количество каналов DI

2

Цифровой вывод

Количество каналов DO

2

Тип (транзистора, реле)

Электромеханическое реле

Максимальный коммутируемый ток для реле с контактами (А)

1А при 24В DC

Способы оповещения и настройки

Метод настройки

Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора

Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания

Да

DC входное напряжение

9.6...60 В

DC Резервное питание

9.6...60 В

Реализация корпуса

Внешний вид и материал

Металл

Монтаж

На стену, На DIN-рейку

IP-защита изделия

IP30

Размеры

Ширина

80.2 мм

Глубина

105 мм

Высота

135 мм

Требования к условиям использования

Рабочая температура

-40...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI)

FCC Part 15 Subpart B Class A, CISPR 32

Стандарты ЭМС

МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032

Стандарты по суровым условиям

UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc

Стандарты по применению на море

DNV, GL

Стандарты безопасности

UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1

Стандарт по свободному падению

МЭК 60068-2-32

Стандарты по вибрации и ударам

МЭК 60068-2-6, МЭК 60068-2-27
