Модификации на складе

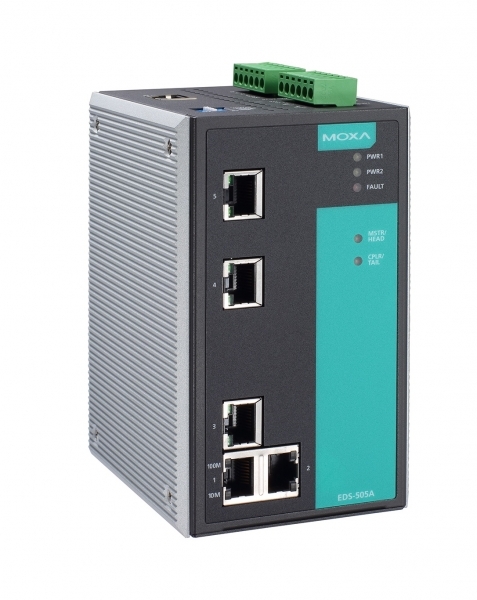

EDS-505A

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 03441100

Промышленный 5-портовый управляемый коммутатор 10/100 BaseT Ethernet

Цена: 887.72 $ 75 989.45 ₽
с НДС 22%

Спецификация

Сетевые порты

Всего Ethernet портов: 5
Портов 10/100 Mb Ethernet: 5
Тип коннектора 10/100 Mb Ethernet: 5xRJ-45

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Таблица MAC адресов: 8000
Буфер пакетов: 1 кБит
Макс. кол-во VLAN: 64
Очередей приоритетов на порт: 4
Количество IGMP групп: 256

Протоколы связи

Промышленные протоколы: EtherNet/IP, Modbus TCP
Управление: IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN, QoS
Резервирование: STP, RSTP, MSTP, Turbo Ring, Turbo Chain
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control

Цифровой ввод

Количество каналов DI: 2

Цифровой вывод

Количество каналов DO: 2
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания: Да
DC входное напряжение: 9.6...60 В
DC Резервное питание: 9.6...60 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP30

Размеры

Ширина: 80.2 мм
Глубина: 105 мм
Высота: 135 мм

Требования к условиям использования

Рабочая температура: -10...60 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по суровым условиям: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по применению на море: DNV, GL
Стандарты безопасности: UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

3D модель

3D модель EDS-505A

Чертежи

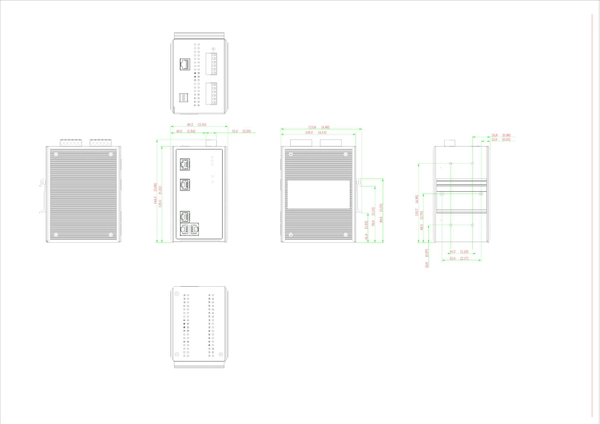

Чертёж EDS-505A

Модификации серии EDS-505A

EDS-505A-T
Промышленный 5-портовый управляемый коммутатор 10/100 BaseTX Ethernet, -40...+75С
Отличия от основной модели
Рабочая температура
-10...60 °C-40...75 °C
EDS-505A-SS-SC
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseTX Ethernet, 2 порта 100BaseFX (одномодовое волокно, разъем SC)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
EDS-505A-MM-ST
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseTX Ethernet, 2 порта 100BaseFX (многомодовое волокно, разъем ST)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xST, 3xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—многомодовое
EDS-505A-MM-SC
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseTX Ethernet, 2 порта 100BaseFX (многомодовое волокно, разъем SC)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
EDS-505A-SS-SC-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseTX Ethernet, 2 порта 100BaseFX (одномодовое волокно, разъем SC), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
Рабочая температура
-10...60 °C-40...75 °C
EDS-505A-MM-SC-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseTX Ethernet, 2 порта 100BaseFX (многомодовое волокно, разъем SC), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
Рабочая температура
-10...60 °C-40...75 °C
EDS-505A-MM-ST-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseTX Ethernet, 2 порта 100BaseFX (многомодовое волокно, разъем ST), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xST, 3xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—многомодовое
Рабочая температура
-10...60 °C-40...75 °C
