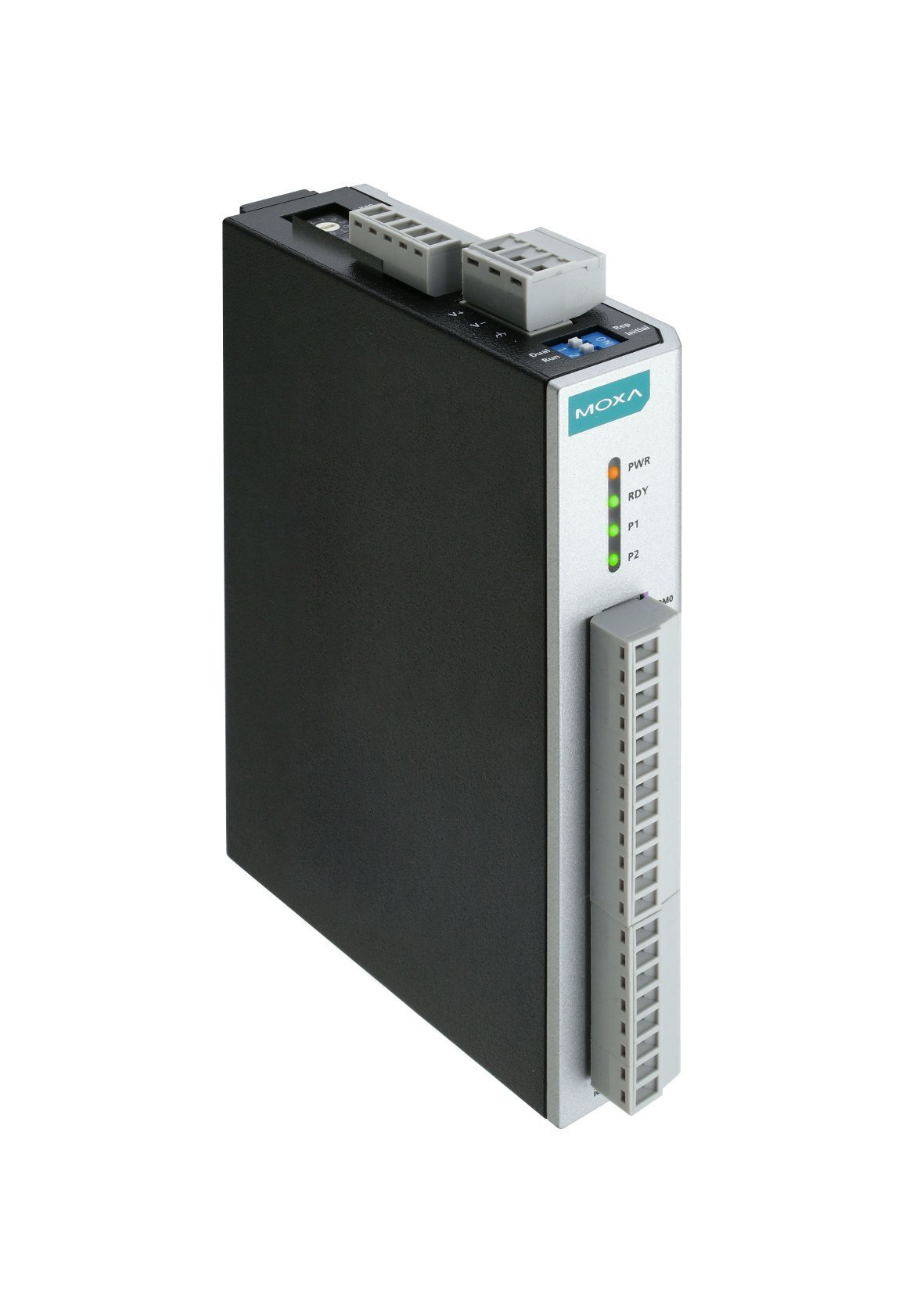

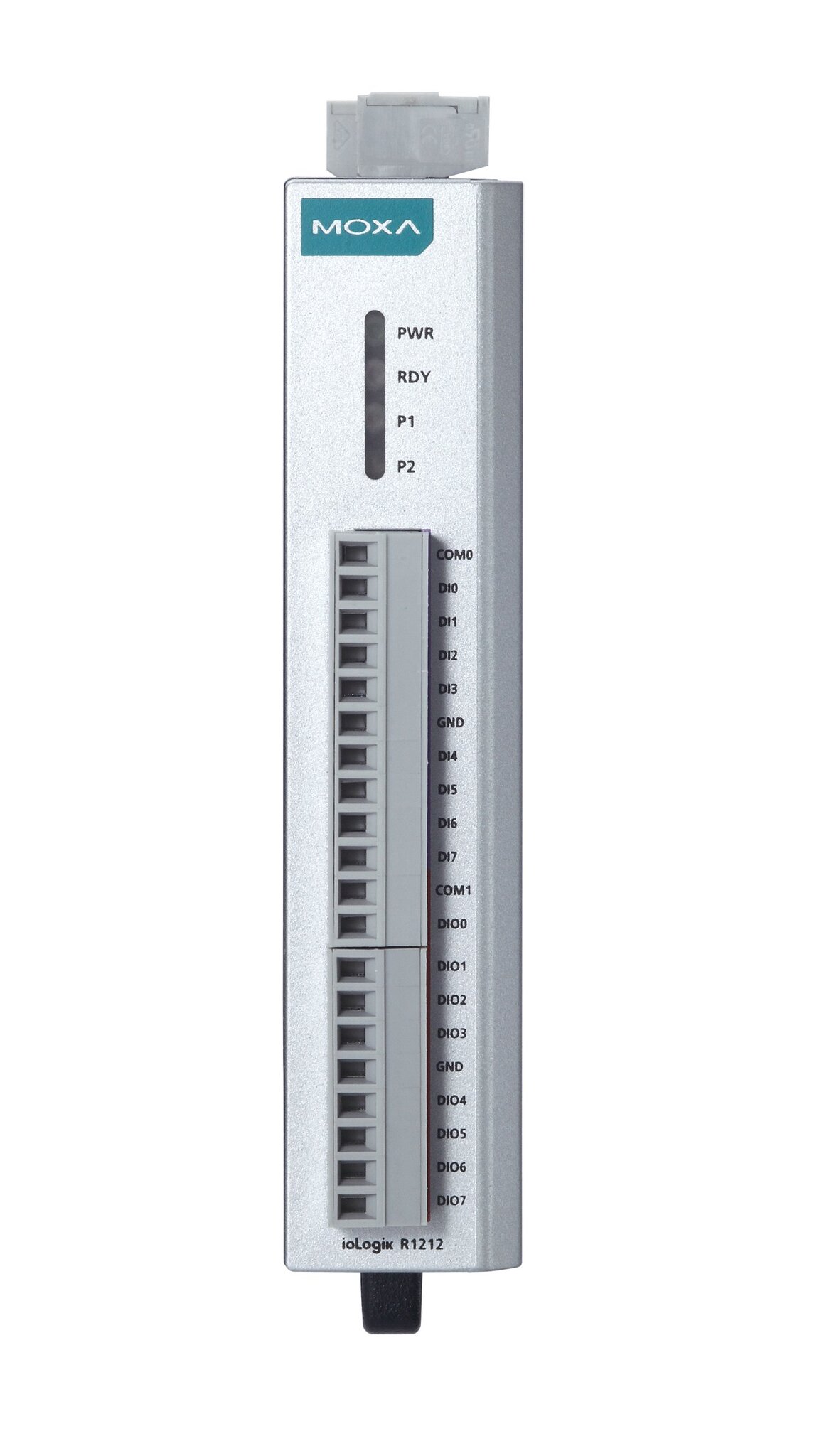

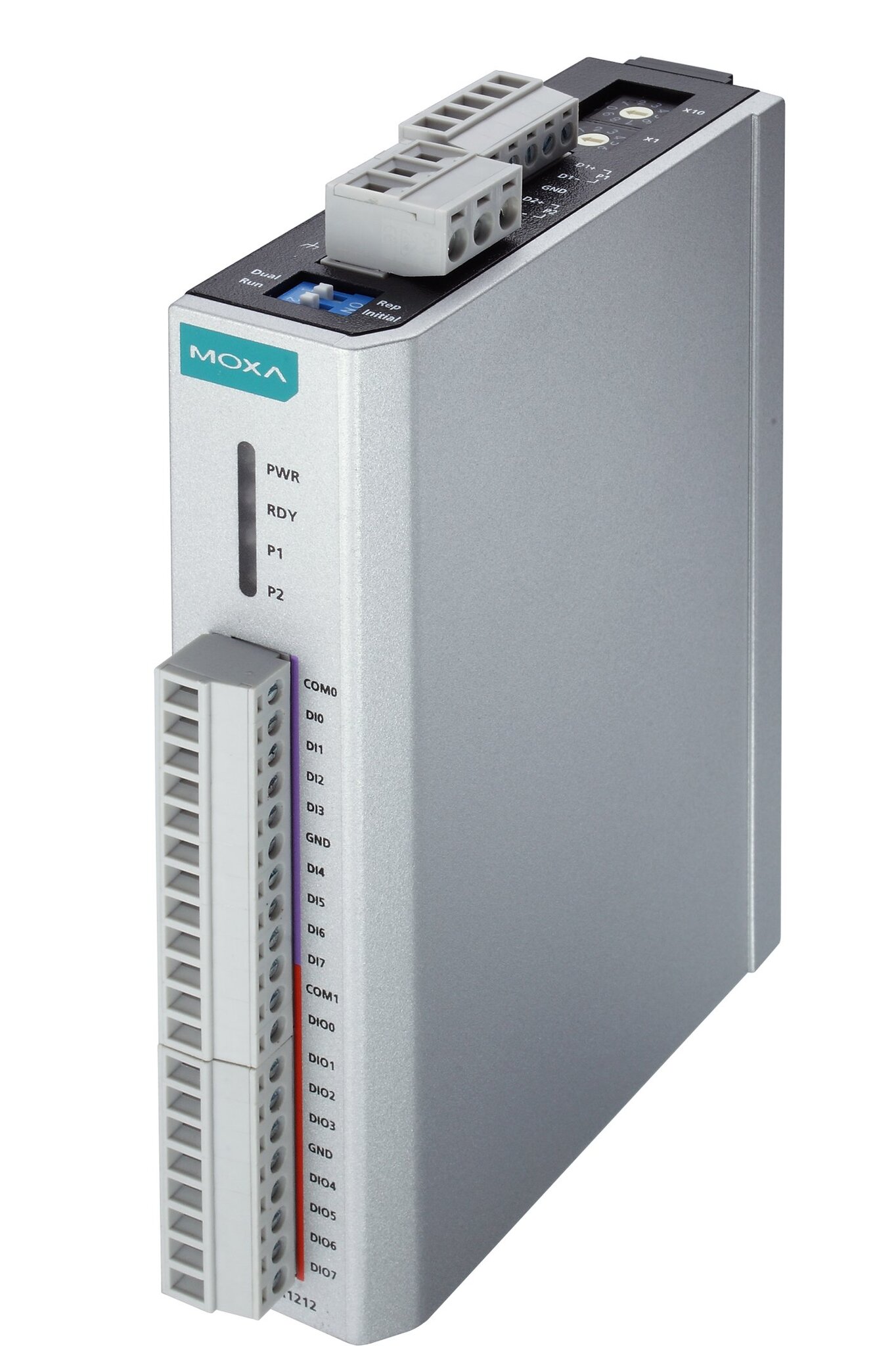

ioLogik R1212

Бренд:: MOXA
Артикул:: 06282200

Модуль удаленного дискретного ввода/вывода, 8DI/8DO, интерфейс RS-485

Цена: 334.8 $ 27 907.25 ₽
с НДС 22%

Спецификация

Реализация корпуса

Внешний вид и материал: Пластик
Монтаж: На DIN-рейку

Цифровой ввод

Количество каналов DI: 8
Тип дискретного входа: Сухой контакт, Мокрый контакт
Уровень логического "0": 0~3 В
Уровень логической "1": 10~30 В
Изоляция DI: 3000 В
Разрядность счетчика: 16 Бит
Максимальная частота: 2.5 кГц
Параметры счетчика: 2.5 кГц, 16 бит

Цифровой вывод

Количество каналов DO: 8
Приемник/источник: Приемник (NPN)
Максимальный ток на выходе: 200 мА

Порты ввода-вывода

Количество разъемов RS-485: 1

Слоты расширения

Тип модуля: Дискретный ввод-вывод

Протоколы связи

Промышленные протоколы: Modbus RTU slave

Электропитание

DC входное напряжение: 12...48 В

Размеры

Ширина: 27.8 мм
Глубина: 84 мм
Высота: 124 мм

Требования к условиям использования

Рабочая температура: -10...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, FCC Part 15, EN 61000-3-2, EN 61000-3-3
Стандарты ЭМС: EN 55024, МЭК 61000-4, МЭК 61000-6, EN 61000-4-2, EN 61000-4-5
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты безопасности: UL 508
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Модификации серии IOLOGIK R1200

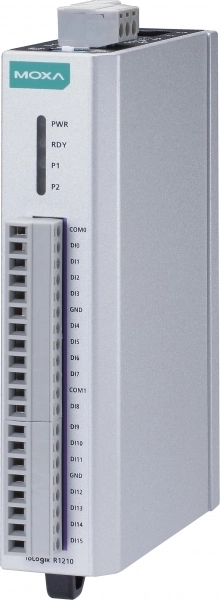

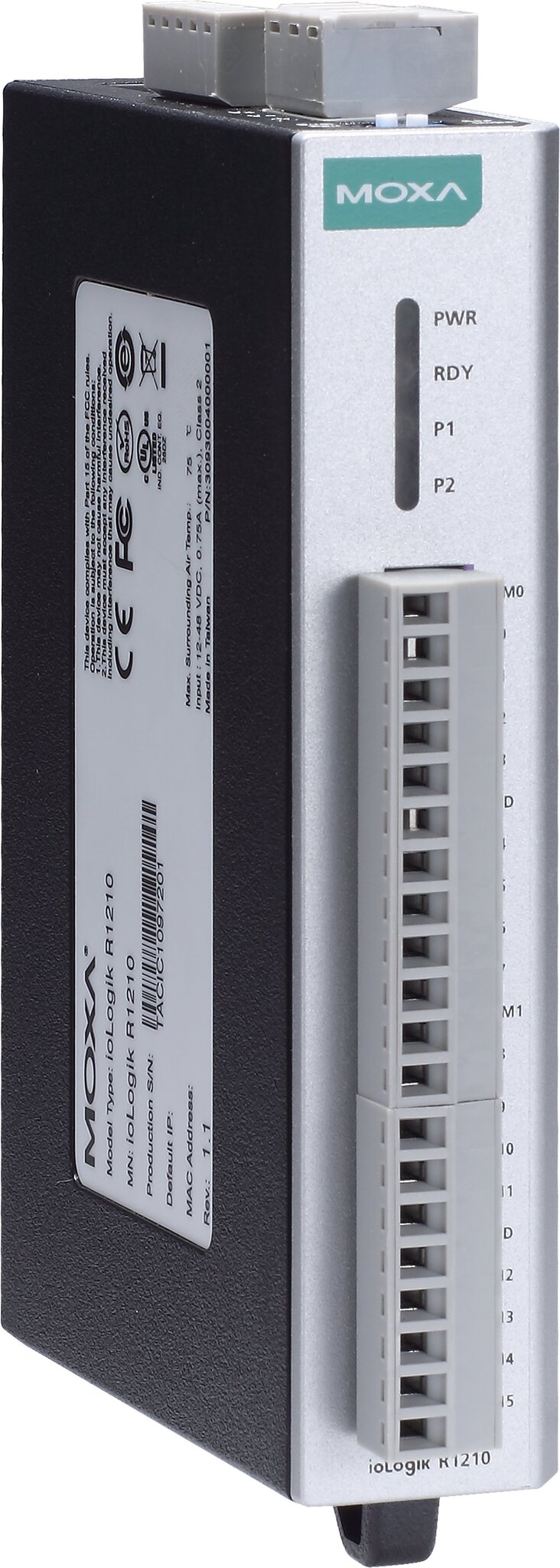

ioLogik R1210
На складе
Модуль удаленного дискретного ввода, 16DI, интерфейс RS-485
Отличия от основной модели
Количество каналов DI
816
Количество каналов DO
8—
Приемник/источник
Приемник (NPN)—
Тип модуля
Дискретный ввод-выводДискретный ввод
Максимальный ток на выходе
200 мА—
ioLogik R1212-T
Модуль удаленного дискретного ввода/вывода, 8DI/8DO, интерфейс RS-485, -40...+75С
Отличия от основной модели
Рабочая температура
-10...75 °C-40...85 °C
ioLogik R1210-T
Модуль удаленного дискретного ввода, 16DI, интерфейс RS-485, -40...+75С
Отличия от основной модели
Количество каналов DI
816
Количество каналов DO
8—
Приемник/источник
Приемник (NPN)—
Тип модуля
Дискретный ввод-выводДискретный ввод
Максимальный ток на выходе
200 мА—
Рабочая температура
-10...75 °C-40...85 °C
ioLogik R1214
Модуль удаленного дискретного ввода/вывода, 6DI/6 реле, интерфейс RS-485
Отличия от основной модели
Количество каналов DI
86
Количество каналов DO
86
Приемник/источник
Приемник (NPN)—
Тип (транзистора, реле)
—Электромеханическое реле
Максимальный ток на выходе
200 мА—
Нормально разомкнутое реле
—6
Максимальный коммутируемый ток для реле с контактами (А)
—5А при 250В AC, 5А при 30В DC, 5А при 110В AC
ioLogik R1214-T
Модуль удаленного дискретного ввода/вывода, 6DI/6 реле, интерфейс RS-485, -40...+75С
Отличия от основной модели
Количество каналов DI
86
Количество каналов DO
86
Приемник/источник
Приемник (NPN)—
Тип (транзистора, реле)
—Электромеханическое реле
Максимальный ток на выходе
200 мА—
Нормально разомкнутое реле
—6
Максимальный коммутируемый ток для реле с контактами (А)
—5А при 250В AC, 5А при 30В DC, 5А при 110В AC
Рабочая температура
-10...75 °C-40...85 °C
ioLogik R1241
Модуль удаленного аналогового вывода, 4AO, интерфейс RS-485
Отличия от основной модели
Каналов аналогового вывода
—4
Количество каналов DI
8—
Разрядность ЦАП
—12 Бит
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Диапазон выходного сигнала по напряжению
—0...10 В
Уровень логического "0"
0~3 В—
Диапазон выходного сигнала по току
—4...20 мА
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Разрядность счетчика
16 Бит—
Тип модуля
Дискретный ввод-выводАналоговый вывод
Максимальная частота
2.5 кГц—
Параметры счетчика
2.5 кГц, 16 бит—
Количество каналов DO
8—
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
ioLogik R1241-T
Модуль удаленного аналогового вывода, 4AO, интерфейс RS-485, -40...+75С
Отличия от основной модели
Каналов аналогового вывода
—4
Количество каналов DI
8—
Разрядность ЦАП
—12 Бит
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Диапазон выходного сигнала по напряжению
—0...10 В
Уровень логического "0"
0~3 В—
Диапазон выходного сигнала по току
—4...20 мА
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Разрядность счетчика
16 Бит—
Тип модуля
Дискретный ввод-выводАналоговый вывод
Максимальная частота
2.5 кГц—
Параметры счетчика
2.5 кГц, 16 бит—
Количество каналов DO
8—
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
Рабочая температура
-10...75 °C-40...85 °C
ioLogik R1240
Модуль удаленного аналогового ввода, 8AI, интерфейс RS-485
Отличия от основной модели
Каналов аналогового ввода
—8
Количество каналов DI
8—
Разрядность АЦП
—16 Бит
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Диапазон входного сигнала по напряжению
—0...10 В
Уровень логического "0"
0~3 В—
Диапазон входного сигнала по току
—0...20 мА, 4...20 мА
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Частота выборки АЦП
—12 Гц
Дифференциальных каналов
—8
Разрядность счетчика
16 Бит—
Максимальная частота
2.5 кГц—
Параметры счетчика
2.5 кГц, 16 бит—
Тип модуля
Дискретный ввод-выводАналоговый ввод
Количество каналов DO
8—
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
ioLogik R1240-T
Модуль удаленного аналогового ввода, 8AI, интерфейс RS-485, -40...+75С
Отличия от основной модели
Каналов аналогового ввода
—8
Количество каналов DI
8—
Разрядность АЦП
—16 Бит
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Диапазон входного сигнала по напряжению
—0...10 В
Уровень логического "0"
0~3 В—
Диапазон входного сигнала по току
—0...20 мА, 4...20 мА
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Частота выборки АЦП
—12 Гц
Дифференциальных каналов
—8
Разрядность счетчика
16 Бит—
Максимальная частота
2.5 кГц—
Параметры счетчика
2.5 кГц, 16 бит—
Тип модуля
Дискретный ввод-выводАналоговый ввод
Количество каналов DO
8—
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
Рабочая температура
-10...75 °C-40...85 °C
