Модификации на складе

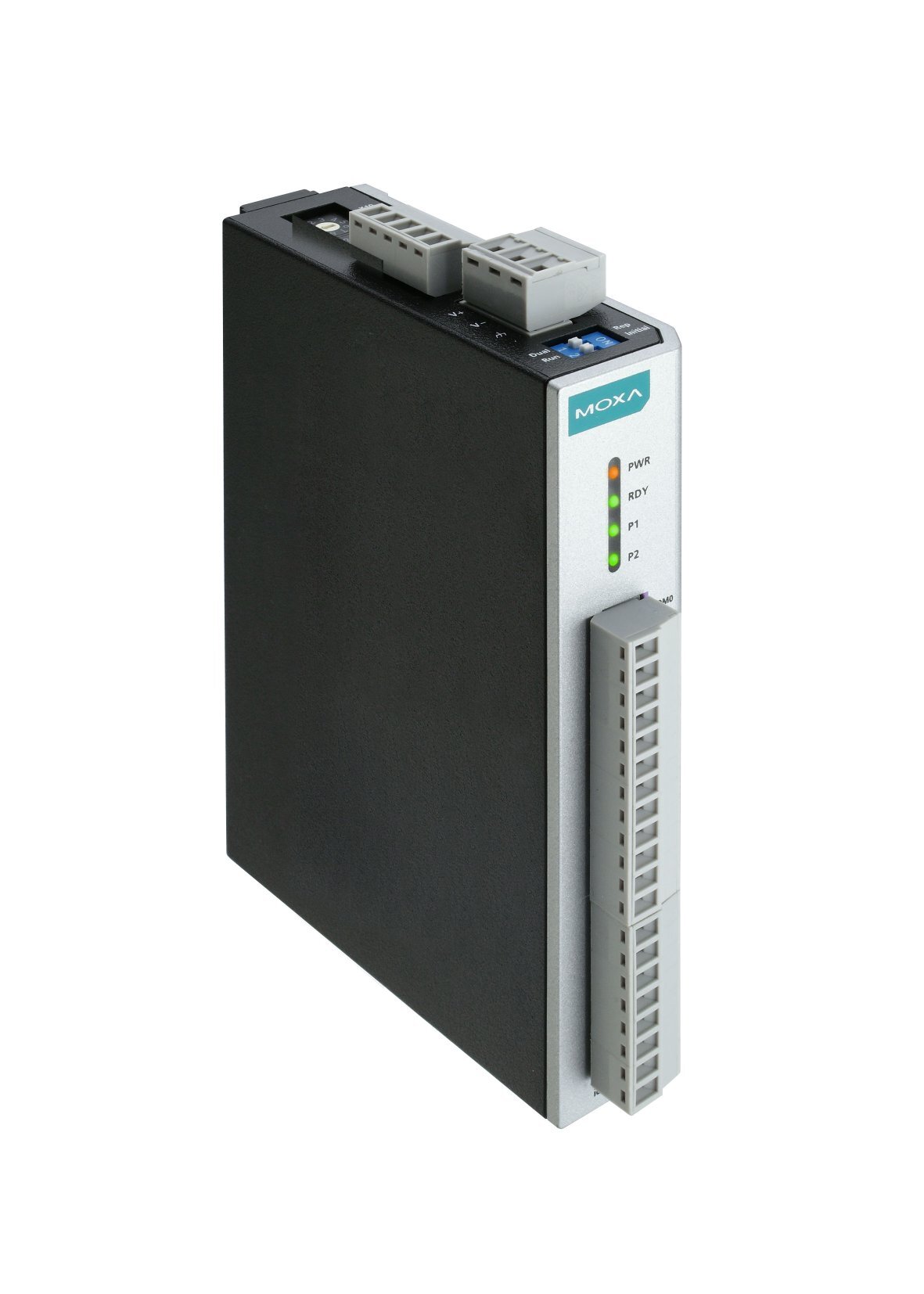

ioLogik R1241

Бренд:: MOXA
Артикул:: 06282800

Модуль удаленного аналогового вывода, 4AO, интерфейс RS-485

Цена: 581.94 $ 48 983.75 ₽
с НДС 22%

Спецификация

Реализация корпуса

Внешний вид и материал: Пластик
Монтаж: На DIN-рейку

Аналоговый вывод

Каналов аналогового вывода: 4
Разрядность ЦАП: 12 Бит
Диапазон выходного сигнала по напряжению: 0...10 В
Диапазон выходного сигнала по току: 4...20 мА

Порты ввода-вывода

Количество разъемов RS-485: 1

Слоты расширения

Тип модуля: Аналоговый вывод

Протоколы связи

Промышленные протоколы: Modbus RTU slave

Электропитание

DC входное напряжение: 12...48 В

Размеры

Ширина: 27.8 мм
Глубина: 84 мм
Высота: 124 мм

Требования к условиям использования

Рабочая температура: -10...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, FCC Part 15, EN 61000-3-2, EN 61000-3-3
Стандарты ЭМС: EN 55024, МЭК 61000-4, МЭК 61000-6, EN 61000-4-2, EN 61000-4-5
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты безопасности: UL 508
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Модификации серии IOLOGIK R1200

ioLogik R1241-T
Модуль удаленного аналогового вывода, 4AO, интерфейс RS-485, -40...+75С
Отличия от основной модели
Рабочая температура
-10...75 °C-40...85 °C
ioLogik R1240
Модуль удаленного аналогового ввода, 8AI, интерфейс RS-485
Отличия от основной модели
Каналов аналогового ввода
—8
Каналов аналогового вывода
4—
Разрядность АЦП
—16 Бит
Разрядность ЦАП
12 Бит—
Диапазон входного сигнала по напряжению
—0...10 В
Диапазон выходного сигнала по напряжению
0...10 В—
Диапазон входного сигнала по току
—0...20 мА, 4...20 мА
Диапазон выходного сигнала по току
4...20 мА—
Частота выборки АЦП
—12 Гц
Дифференциальных каналов
—8
Тип модуля
Аналоговый выводАналоговый ввод
ioLogik R1240-T
Модуль удаленного аналогового ввода, 8AI, интерфейс RS-485, -40...+75С
Отличия от основной модели
Каналов аналогового ввода
—8
Каналов аналогового вывода
4—
Разрядность АЦП
—16 Бит
Разрядность ЦАП
12 Бит—
Диапазон входного сигнала по напряжению
—0...10 В
Диапазон выходного сигнала по напряжению
0...10 В—
Диапазон входного сигнала по току
—0...20 мА, 4...20 мА
Диапазон выходного сигнала по току
4...20 мА—
Частота выборки АЦП
—12 Гц
Дифференциальных каналов
—8
Тип модуля
Аналоговый выводАналоговый ввод
Рабочая температура
-10...75 °C-40...85 °C

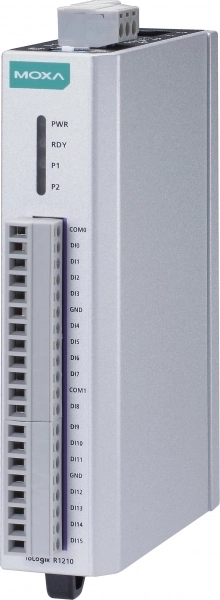

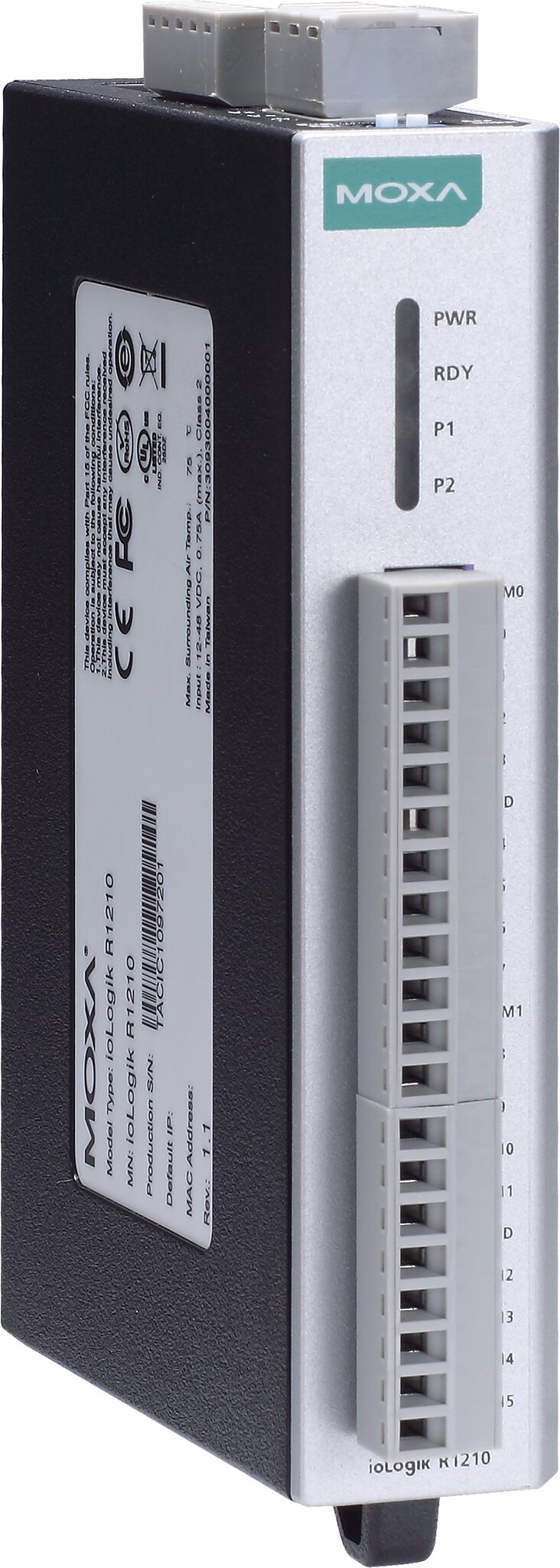

ioLogik R1210
Модуль удаленного дискретного ввода, 16DI, интерфейс RS-485
Отличия от основной модели
Каналов аналогового вывода
4—
Количество каналов DI
—16
Разрядность ЦАП
12 Бит—
Тип дискретного входа
—Сухой контакт, Мокрый контакт
Диапазон выходного сигнала по напряжению
0...10 В—
Уровень логического "0"
—0~3 В
Диапазон выходного сигнала по току
4...20 мА—
Уровень логической "1"
—10~30 В
Изоляция DI
—3000 В
Разрядность счетчика
—16 Бит
Максимальная частота
—2.5 кГц
Параметры счетчика
—2.5 кГц, 16 бит
Тип модуля
Аналоговый выводДискретный ввод
ioLogik R1210-T
Модуль удаленного дискретного ввода, 16DI, интерфейс RS-485, -40...+75С
Отличия от основной модели
Каналов аналогового вывода
4—
Количество каналов DI
—16
Разрядность ЦАП
12 Бит—
Тип дискретного входа
—Сухой контакт, Мокрый контакт
Диапазон выходного сигнала по напряжению
0...10 В—
Уровень логического "0"
—0~3 В
Диапазон выходного сигнала по току
4...20 мА—
Уровень логической "1"
—10~30 В
Изоляция DI
—3000 В
Разрядность счетчика
—16 Бит
Максимальная частота
—2.5 кГц
Параметры счетчика
—2.5 кГц, 16 бит
Тип модуля
Аналоговый выводДискретный ввод
Рабочая температура
-10...75 °C-40...85 °C
ioLogik R1214
Модуль удаленного дискретного ввода/вывода, 6DI/6 реле, интерфейс RS-485
Отличия от основной модели
Каналов аналогового вывода
4—
Количество каналов DI
—6
Разрядность ЦАП
12 Бит—
Тип дискретного входа
—Сухой контакт, Мокрый контакт
Диапазон выходного сигнала по напряжению
0...10 В—
Уровень логического "0"
—0~3 В
Диапазон выходного сигнала по току
4...20 мА—
Уровень логической "1"
—10~30 В
Изоляция DI
—3000 В
Разрядность счетчика
—16 Бит
Максимальная частота
—2.5 кГц
Параметры счетчика
—2.5 кГц, 16 бит
Количество каналов DO
—6
Тип (транзистора, реле)
—Электромеханическое реле
Нормально разомкнутое реле
—6
Максимальный коммутируемый ток для реле с контактами (А)
—5А при 250В AC, 5А при 30В DC, 5А при 110В AC
Тип модуля
Аналоговый выводДискретный ввод-вывод

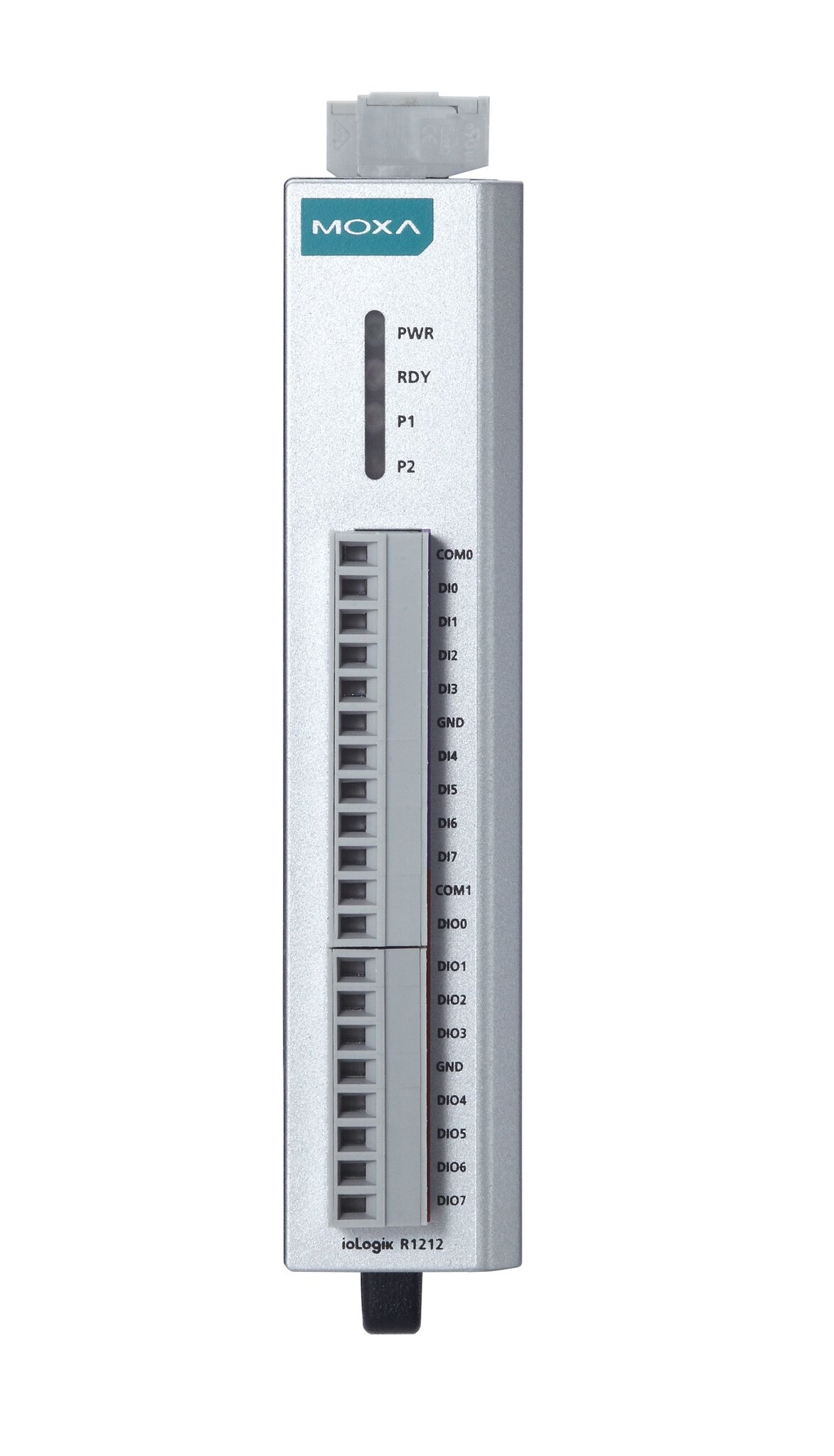

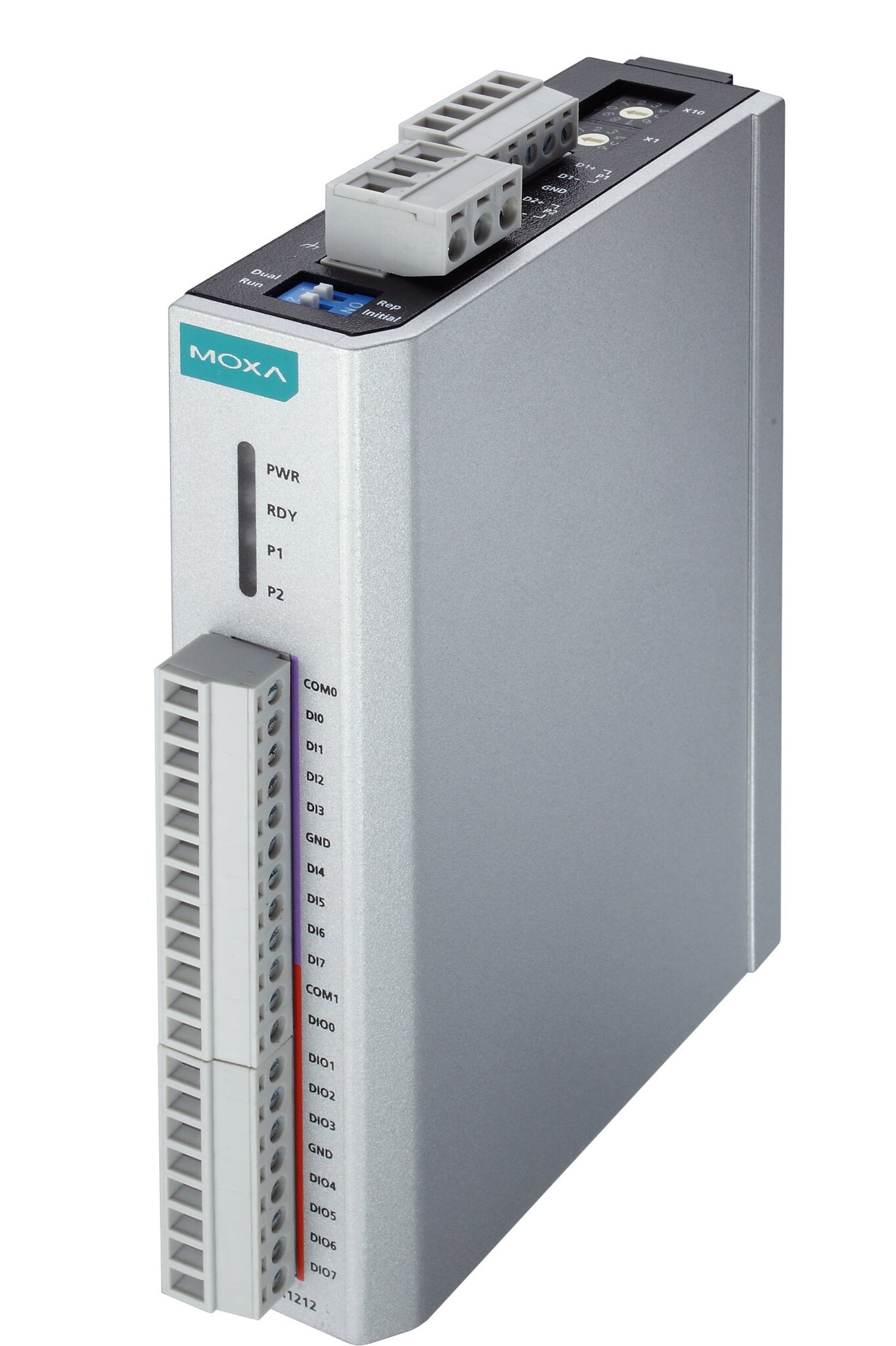

ioLogik R1212-T
Модуль удаленного дискретного ввода/вывода, 8DI/8DO, интерфейс RS-485, -40...+75С
Отличия от основной модели
Каналов аналогового вывода
4—
Количество каналов DI
—8
Разрядность ЦАП
12 Бит—
Тип дискретного входа
—Сухой контакт, Мокрый контакт
Диапазон выходного сигнала по напряжению
0...10 В—
Уровень логического "0"
—0~3 В
Диапазон выходного сигнала по току
4...20 мА—
Уровень логической "1"
—10~30 В
Изоляция DI
—3000 В
Разрядность счетчика
—16 Бит
Максимальная частота
—2.5 кГц
Параметры счетчика
—2.5 кГц, 16 бит
Количество каналов DO
—8
Приемник/источник
—Приемник (NPN)
Максимальный ток на выходе
—200 мА
Тип модуля
Аналоговый выводДискретный ввод-вывод
Рабочая температура
-10...75 °C-40...85 °C
ioLogik R1214-T
Модуль удаленного дискретного ввода/вывода, 6DI/6 реле, интерфейс RS-485, -40...+75С
Отличия от основной модели
Каналов аналогового вывода
4—
Количество каналов DI
—6
Разрядность ЦАП
12 Бит—
Тип дискретного входа
—Сухой контакт, Мокрый контакт
Диапазон выходного сигнала по напряжению
0...10 В—
Уровень логического "0"
—0~3 В
Диапазон выходного сигнала по току
4...20 мА—
Уровень логической "1"
—10~30 В
Изоляция DI
—3000 В
Разрядность счетчика
—16 Бит
Максимальная частота
—2.5 кГц
Параметры счетчика
—2.5 кГц, 16 бит
Количество каналов DO
—6
Тип (транзистора, реле)
—Электромеханическое реле
Нормально разомкнутое реле
—6
Максимальный коммутируемый ток для реле с контактами (А)
—5А при 250В AC, 5А при 30В DC, 5А при 110В AC
Тип модуля
Аналоговый выводДискретный ввод-вывод
Рабочая температура
-10...75 °C-40...85 °C
