ioLogik R1214-T

Спецификация

Файлы

Документация

• 📄Спецификация ioLogik R1200
• 📄Руководство пользователя ioLogik R1200
• 📄Краткое руководство пользователя ioLogik R1200

Модификации серии IOLOGIK R1200

•

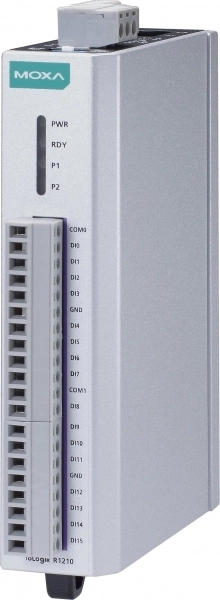

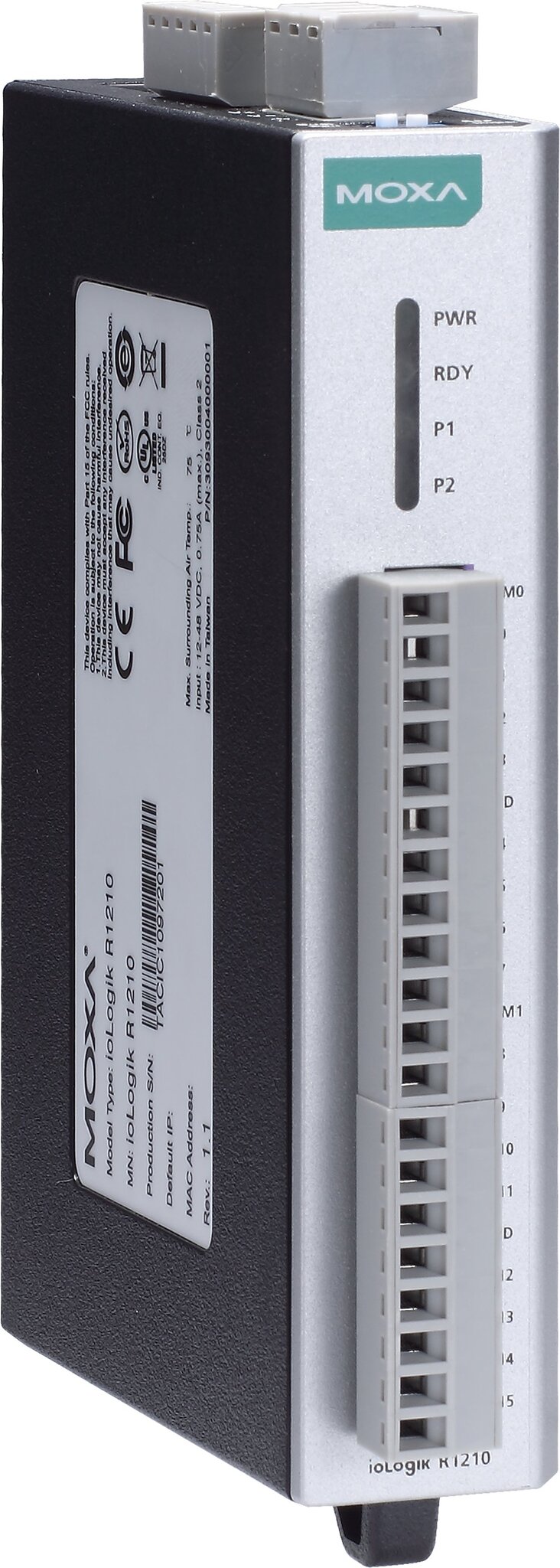

  ioLogik R1210

  На складе

  Модуль удаленного дискретного ввода, 16DI, интерфейс RS-485

  Отличия от основной модели

  Количество каналов DI

  6→16

  Количество каналов DO

  6→—

  Тип (транзистора, реле)

  Электромеханическое реле→—

  Тип модуля

  Дискретный ввод-вывод→Дискретный ввод

  Нормально разомкнутое реле

  6→—

  Максимальный коммутируемый ток для реле с контактами (А)

  5А при 250В AC, 5А при 30В DC, 5А при 110В AC→—

  Рабочая температура

  -40...85 °C→-10...75 °C

•

  ioLogik R1214

  Модуль удаленного дискретного ввода/вывода, 6DI/6 реле, интерфейс RS-485

  Отличия от основной модели

  Рабочая температура

  -40...85 °C→-10...75 °C

•

  ioLogik R1210-T

  Модуль удаленного дискретного ввода, 16DI, интерфейс RS-485, -40...+75С

  Отличия от основной модели

  Количество каналов DI

  6→16

  Количество каналов DO

  6→—

  Тип (транзистора, реле)

  Электромеханическое реле→—

  Тип модуля

  Дискретный ввод-вывод→Дискретный ввод

  Нормально разомкнутое реле

  6→—

  Максимальный коммутируемый ток для реле с контактами (А)

  5А при 250В AC, 5А при 30В DC, 5А при 110В AC→—

•

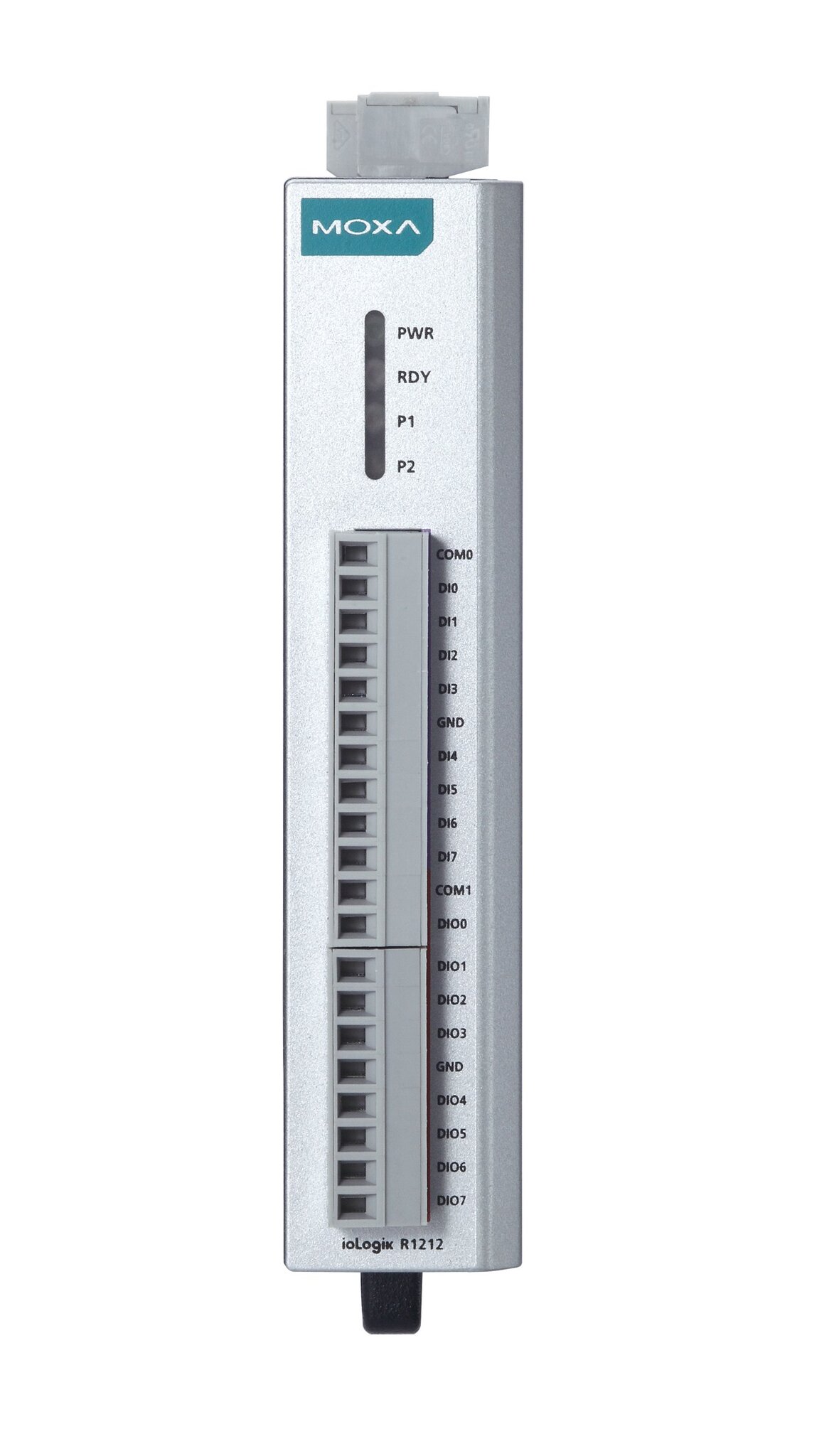

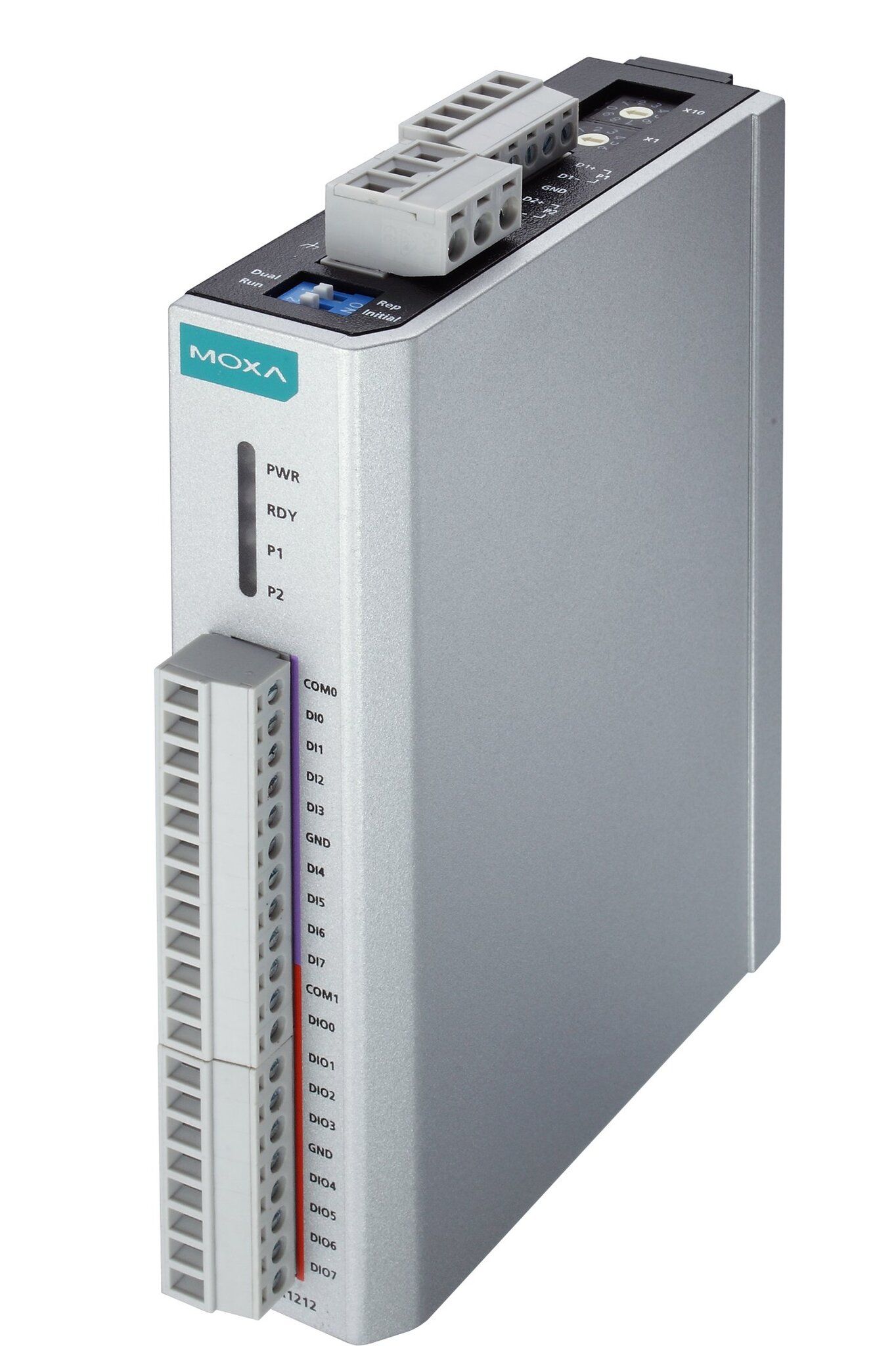

  ioLogik R1212-T

  Модуль удаленного дискретного ввода/вывода, 8DI/8DO, интерфейс RS-485, -40...+75С

  Отличия от основной модели

  Количество каналов DI

  6→8

  Количество каналов DO

  6→8

  Приемник/источник

  —→Приемник (NPN)

  Тип (транзистора, реле)

  Электромеханическое реле→—

  Максимальный ток на выходе

  —→200 мА

  Нормально разомкнутое реле

  6→—

  Максимальный коммутируемый ток для реле с контактами (А)

  5А при 250В AC, 5А при 30В DC, 5А при 110В AC→—

•

  ioLogik R1241-T

  Модуль удаленного аналогового вывода, 4AO, интерфейс RS-485, -40...+75С

  Отличия от основной модели

  Каналов аналогового вывода

  —→4

  Количество каналов DI

  6→—

  Разрядность ЦАП

  —→12 Бит

  Тип дискретного входа

  Сухой контакт, Мокрый контакт→—

  Диапазон выходного сигнала по напряжению

  —→0...10 В

  Уровень логического "0"

  0~3 В→—

  Диапазон выходного сигнала по току

  —→4...20 мА

  Уровень логической "1"

  10~30 В→—

  Изоляция DI

  3000 В→—

  Разрядность счетчика

  16 Бит→—

  Тип модуля

  Дискретный ввод-вывод→Аналоговый вывод

  Максимальная частота

  2.5 кГц→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Количество каналов DO

  6→—

  Тип (транзистора, реле)

  Электромеханическое реле→—

  Нормально разомкнутое реле

  6→—

  Максимальный коммутируемый ток для реле с контактами (А)

  5А при 250В AC, 5А при 30В DC, 5А при 110В AC→—

•

  ioLogik R1241

  Модуль удаленного аналогового вывода, 4AO, интерфейс RS-485

  Отличия от основной модели

  Каналов аналогового вывода

  —→4

  Количество каналов DI

  6→—

  Разрядность ЦАП

  —→12 Бит

  Тип дискретного входа

  Сухой контакт, Мокрый контакт→—

  Диапазон выходного сигнала по напряжению

  —→0...10 В

  Уровень логического "0"

  0~3 В→—

  Диапазон выходного сигнала по току

  —→4...20 мА

  Уровень логической "1"

  10~30 В→—

  Изоляция DI

  3000 В→—

  Разрядность счетчика

  16 Бит→—

  Тип модуля

  Дискретный ввод-вывод→Аналоговый вывод

  Максимальная частота

  2.5 кГц→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Количество каналов DO

  6→—

  Тип (транзистора, реле)

  Электромеханическое реле→—

  Нормально разомкнутое реле

  6→—

  Максимальный коммутируемый ток для реле с контактами (А)

  5А при 250В AC, 5А при 30В DC, 5А при 110В AC→—

  Рабочая температура

  -40...85 °C→-10...75 °C

•

  ioLogik R1240-T

  Модуль удаленного аналогового ввода, 8AI, интерфейс RS-485, -40...+75С

  Отличия от основной модели

  Каналов аналогового ввода

  —→8

  Количество каналов DI

  6→—

  Разрядность АЦП

  —→16 Бит

  Тип дискретного входа

  Сухой контакт, Мокрый контакт→—

  Диапазон входного сигнала по напряжению

  —→0...10 В

  Уровень логического "0"

  0~3 В→—

  Диапазон входного сигнала по току

  —→0...20 мА, 4...20 мА

  Уровень логической "1"

  10~30 В→—

  Изоляция DI

  3000 В→—

  Частота выборки АЦП

  —→12 Гц

  Дифференциальных каналов

  —→8

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Тип модуля

  Дискретный ввод-вывод→Аналоговый ввод

  Количество каналов DO

  6→—

  Тип (транзистора, реле)

  Электромеханическое реле→—

  Нормально разомкнутое реле

  6→—

  Максимальный коммутируемый ток для реле с контактами (А)

  5А при 250В AC, 5А при 30В DC, 5А при 110В AC→—

•

  ioLogik R1240

  Модуль удаленного аналогового ввода, 8AI, интерфейс RS-485

  Отличия от основной модели

  Каналов аналогового ввода

  —→8

  Количество каналов DI

  6→—

  Разрядность АЦП

  —→16 Бит

  Тип дискретного входа

  Сухой контакт, Мокрый контакт→—

  Диапазон входного сигнала по напряжению

  —→0...10 В

  Уровень логического "0"

  0~3 В→—

  Диапазон входного сигнала по току

  —→0...20 мА, 4...20 мА

  Уровень логической "1"

  10~30 В→—

  Изоляция DI

  3000 В→—

  Частота выборки АЦП

  —→12 Гц

  Дифференциальных каналов

  —→8

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Тип модуля

  Дискретный ввод-вывод→Аналоговый ввод

  Количество каналов DO

  6→—

  Тип (транзистора, реле)

  Электромеханическое реле→—

  Нормально разомкнутое реле

  6→—

  Максимальный коммутируемый ток для реле с контактами (А)

  5А при 250В AC, 5А при 30В DC, 5А при 110В AC→—

  Рабочая температура

  -40...85 °C→-10...75 °C
