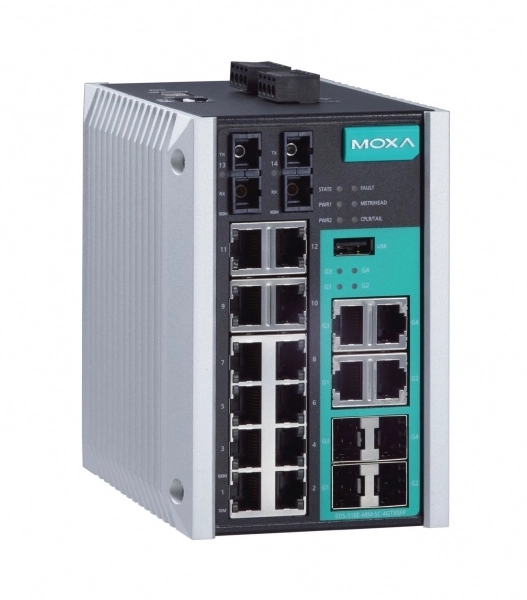

EDS-518E-SS-SC-4GTXSFP

Сетевые порты

Количество Ethernet-разъемов

18

Количество 10/100 Mb Ethernet

14

Тип коннектора 10/100 Mb Ethernet

2xSC, 12xRJ-45

Количество 10/100/1000 Mb Ethernet

4

Тип коннектора 10/100/1000 Mb Ethernet

4xКомбо (RJ-45 или SFP)

Оптические порты

Количество оптических портов

2xSC

Тип оптического волокна

одномодовое

Параметры коммутатора

Управляемый

Да

Уровень коммутатора

Layer 2

Поддерживаемые технологии

Video Always-On (V-ON)

Поддерживаемые функции

Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Access Control Lists, MAC ACL, MAC Authentication Bypass, MAB Authentication, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга

Таблица MAC адресов

16000

Буфер пакетов

1 кБит

Макс. кол-во VLAN

64

Очередей приоритетов на порт

4

Количество IGMP групп

256

Протоколы связи

Промышленные протоколы

EtherNet/IP, PROFINET, Modbus TCP

Управление

IEEE 1588 PTP V2 (на программном уровне), DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, IGMPv1/v2/v3, VLAN, QoS

Резервирование

STP, RSTP, MSTP, Turbo Ring, Turbo Chain, MRP

Безопасность

HTTPS, SSH, RADIUS, TACACS+, SSL

Стандарты IEEE

IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

Цифровой ввод

Количество каналов DI

1

Цифровой вывод

Количество каналов DO

1

Тип (транзистора, реле)

Электромеханическое реле

Максимальный коммутируемый ток для реле с контактами (А)

1А при 24В DC

Слоты расширения

Совместимые модули

SFP-1G, SFP-1FE

Способы оповещения и настройки

Метод настройки

Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора

Консольный порт USB, USB type A

Электропитание

Резервный вход питания

Да

DC входное напряжение

9...60 В

DC Резервное питание

9...60 В

Реализация корпуса

Внешний вид и материал

Металл

Монтаж

На стену, На DIN-рейку

IP-защита изделия

IP30

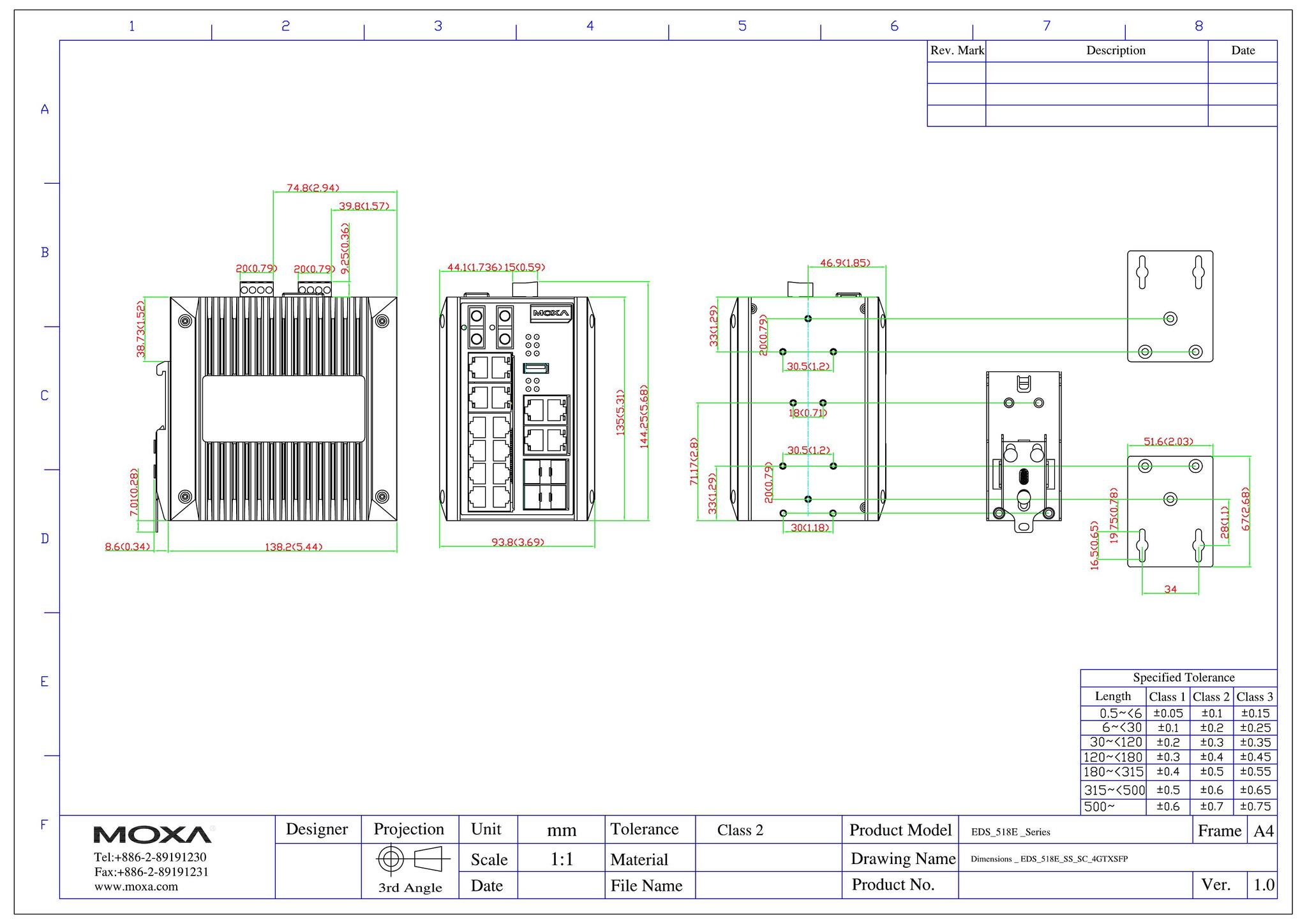

Размеры

Ширина

94 мм

Глубина

137 мм

Высота

135 мм

Требования к условиям использования

Рабочая температура

-10...60 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI)

FCC Part 15 Subpart B Class A, CISPR 22 Class

Стандарты ЭМС

МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4

Стандарты по суровым условиям

UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc

Стандарты для электроэнергетики

МЭК 61850-3, IEEE 1613

Стандарты по применению на море

DNV, GL, МЭК 61174, LR, ABS, NK

Стандарты по ЖД

EN 50121-4

Стандарты для автомагистралей

NEMA TS2

Стандарты безопасности

UL 508

Стандарт по свободному падению

МЭК 60068-2-32

Стандарты по вибрации и ударам

МЭК 60068-2-6, МЭК 60068-2-27
