На складе Модификации на складе

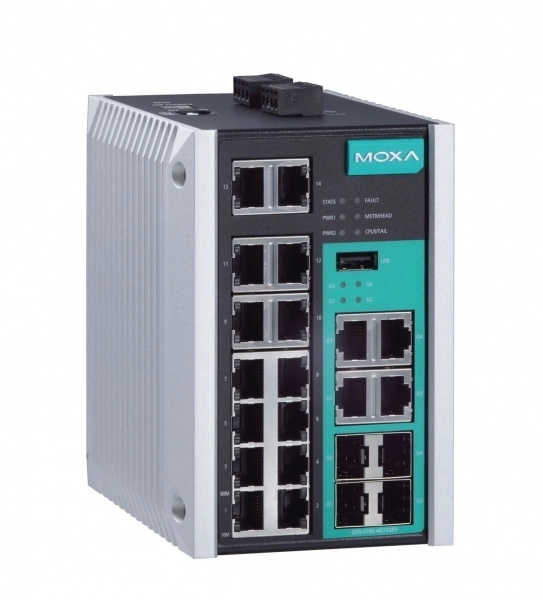

EDS-518E-4GTXSFP-T

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 66420700

Промышленный 18-портовый управляемый коммутатор: 14 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), -40...+75С

Цена: 2622.96 $ 220 948.18 ₽
с НДС 22%
Склад: 4 шт.

Спецификация

Сетевые порты

Всего Ethernet портов: 18
Портов 10/100 Mb Ethernet: 14
Тип коннектора 10/100 Mb Ethernet: 14xRJ-45
Портов 10/100/1000 Mb Ethernet: 4
Тип коннектора 10/100/1000 Mb Ethernet: 4xКомбо (RJ-45 или SFP)

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые технологии: Video Always-On (V-ON)
Поддерживаемые функции: Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Access Control Lists, MAC ACL, MAC Authentication Bypass, MAB Authentication, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Таблица MAC адресов: 16000
Буфер пакетов: 1 кБит
Макс. кол-во VLAN: 64
Очередей приоритетов на порт: 4
Количество IGMP групп: 256

Протоколы связи

Промышленные протоколы: EtherNet/IP, PROFINET, Modbus TCP
Управление: IEEE 1588 PTP V2 (на программном уровне), DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, IGMPv1/v2/v3, VLAN, QoS
Резервирование: STP, RSTP, MSTP, Turbo Ring, Turbo Chain, MRP
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

Цифровой ввод

Количество каналов DI: 1

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Слоты расширения

Совместимые модули: SFP-1G, SFP-1FE

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт USB, USB type A

Электропитание

Резервный вход питания: Да
DC входное напряжение: 9...60 В
DC Резервное питание: 9...60 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP30

Размеры

Ширина: 94 мм
Глубина: 137 мм
Высота: 135 мм

Требования к условиям использования

Рабочая температура: -40...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 22 Class
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4
Стандарты по суровым условиям: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты для электроэнергетики: МЭК 61850-3, IEEE 1613
Стандарты по применению на море: DNV, GL, МЭК 61174, LR, ABS, NK
Стандарты по ЖД: EN 50121-4
Стандарты для автомагистралей: NEMA TS2
Стандарты безопасности: UL 508
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

3D модель

3D_ модель EDS-518E-4GTXSFP

Чертежи

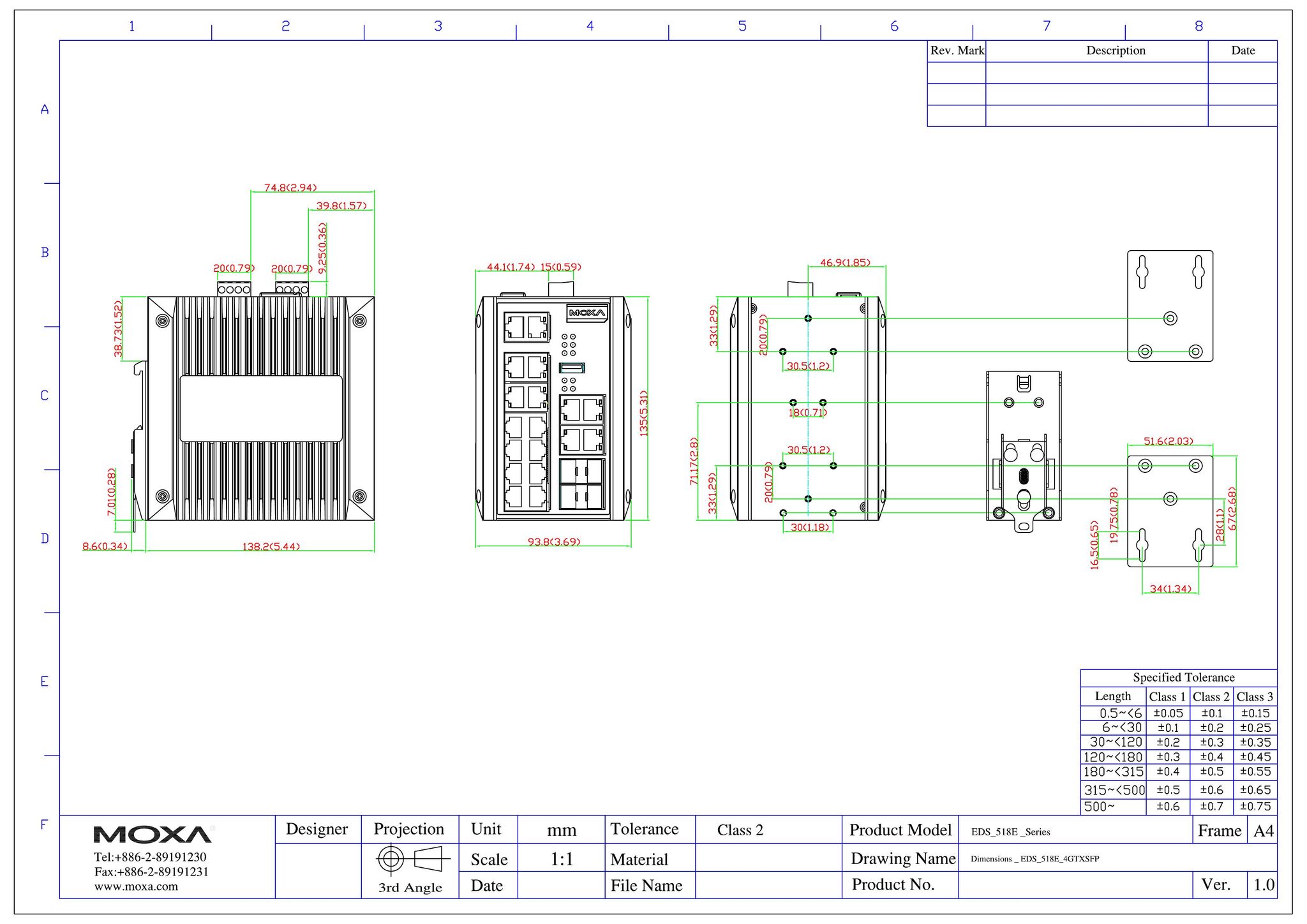

Чертёж EDS-518E

Модификации серии EDS-518E

EDS-518E-4GTXSFP
На складе
Промышленный 18-портовый управляемый коммутатор: 14 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), -10...+60С
Отличия от основной модели
Рабочая температура
-40...75 °C-10...60 °C
EDS-518E-SS-SC-4GTXSFP-T
Промышленный 18-портовый управляемый коммутатор: 12 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), 2 порта 100BaseFX (одномодовое волокно, разъем SC), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
14xRJ-452xSC, 12xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
EDS-518E-MM-ST-4GTXSFP-T
Промышленный 18-портовый управляемый коммутатор: 12 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), 2 порта 100BaseFX (многомодовое волокно, разъем ST), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
14xRJ-452xST, 12xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—многомодовое
EDS-518E-MM-SC-4GTXSFP-T
Промышленный 18-портовый управляемый коммутатор: 12 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), 2 порта 100BaseFX (многомодовое волокно, разъем SC), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
14xRJ-452xSC, 12xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
EDS-518E-SS-SC-4GTXSFP
Промышленный 18-портовый управляемый коммутатор: 12 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), 2 порта 100BaseFX (одномодовое волокно, разъем SC), -10...+60С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
14xRJ-452xSC, 12xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
Рабочая температура
-40...75 °C-10...60 °C
EDS-518E-MM-ST-4GTXSFP
Промышленный 18-портовый управляемый коммутатор: 12 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), 2 порта 100BaseFX (многомодовое волокно, разъем ST), -10...+60С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
14xRJ-452xST, 12xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—многомодовое
Рабочая температура
-40...75 °C-10...60 °C
EDS-518E-MM-SC-4GTXSFP
Промышленный 18-портовый управляемый коммутатор: 12 портов 10/100 BaseT(X) Ethernet, 4 комбо-порта Gigabit Ethernet (RJ-45 + SFP), 2 порта 100BaseFX (многомодовое волокно, разъем SC), -10...+60С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
14xRJ-452xSC, 12xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
Рабочая температура
-40...75 °C-10...60 °C

Вопросы о товаре

Нужна помощь? Задайте вопрос о характеристиках или использовании.

С этим товаром покупают

SFP-1GLSXLC-T

SFP-модуль 1000BaseLSX для многомодового оптоволокна (50/125 мкм или 62.5/125 мкм, длина волны 1310 нм), разъем LC, дальность передачи до 1/2 км, -40...+85C

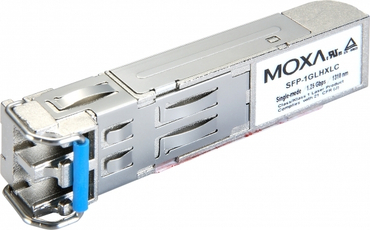

SFP-1GLHLC-T

На складе

SFP-модуль 1000BaseLH для одномодового оптоволокна (9/125 мкм, длина волны 1310 нм), разъем LC, дальность передачи до 30 км, -40...+85C

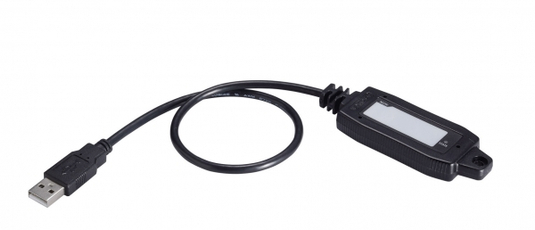

ABC-02-USB-T

USB конфигуратор для резервного хранения настроек коммутаторов серии EDS, -40...+75С

RK-4U

Крепеж для монтажа DIN-реечных коммутаторов в 19" стойку, высота 4U

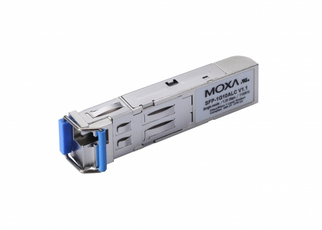

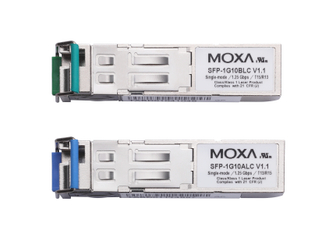

SFP-1G20ALC-T
