Сетевые порты
- Количество Ethernet-разъемов
- 8
- Количество 10/100 Mb Ethernet
- 8
- Тип коннектора 10/100 Mb Ethernet
- 3xSC, 5xRJ-45
Оптические порты
- Количество оптических портов
- 3xSC
- Тип оптического волокна
- одномодовое
Параметры коммутатора
- Управляемый
- Да
- Уровень коммутатора
- Layer 2
- Поддерживаемые функции
- Port Mirror, Rate Limit, Loop Protection, Защита от широковещательного шторма, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
- Таблица MAC адресов
- 8000
- Буфер пакетов
- 1 кБит
Протоколы связи
- Промышленные протоколы
- EtherNet/IP, Modbus TCP
- Управление
- IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN, QoS
- Резервирование
- STP, RSTP, Turbo Ring, Turbo Chain
- Стандарты IEEE
- IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
Цифровой вывод
- Количество каналов DO
- 1
- Тип (транзистора, реле)
- Электромеханическое реле
- Максимальный коммутируемый ток для реле с контактами (А)
- 1А при 24В DC
Способы оповещения и настройки
- Метод настройки
- Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig
Порты
- Тип коннектора
- Консольный порт RS-232 (RJ-45)
Электропитание
- Резервный вход питания
- Да
- DC входное напряжение
- 9.6...60 В
- DC Резервное питание
- 9.6...60 В
Реализация корпуса
- Внешний вид и материал
- Металл
- Монтаж
- На стену, На DIN-рейку
- IP-защита изделия
- IP30

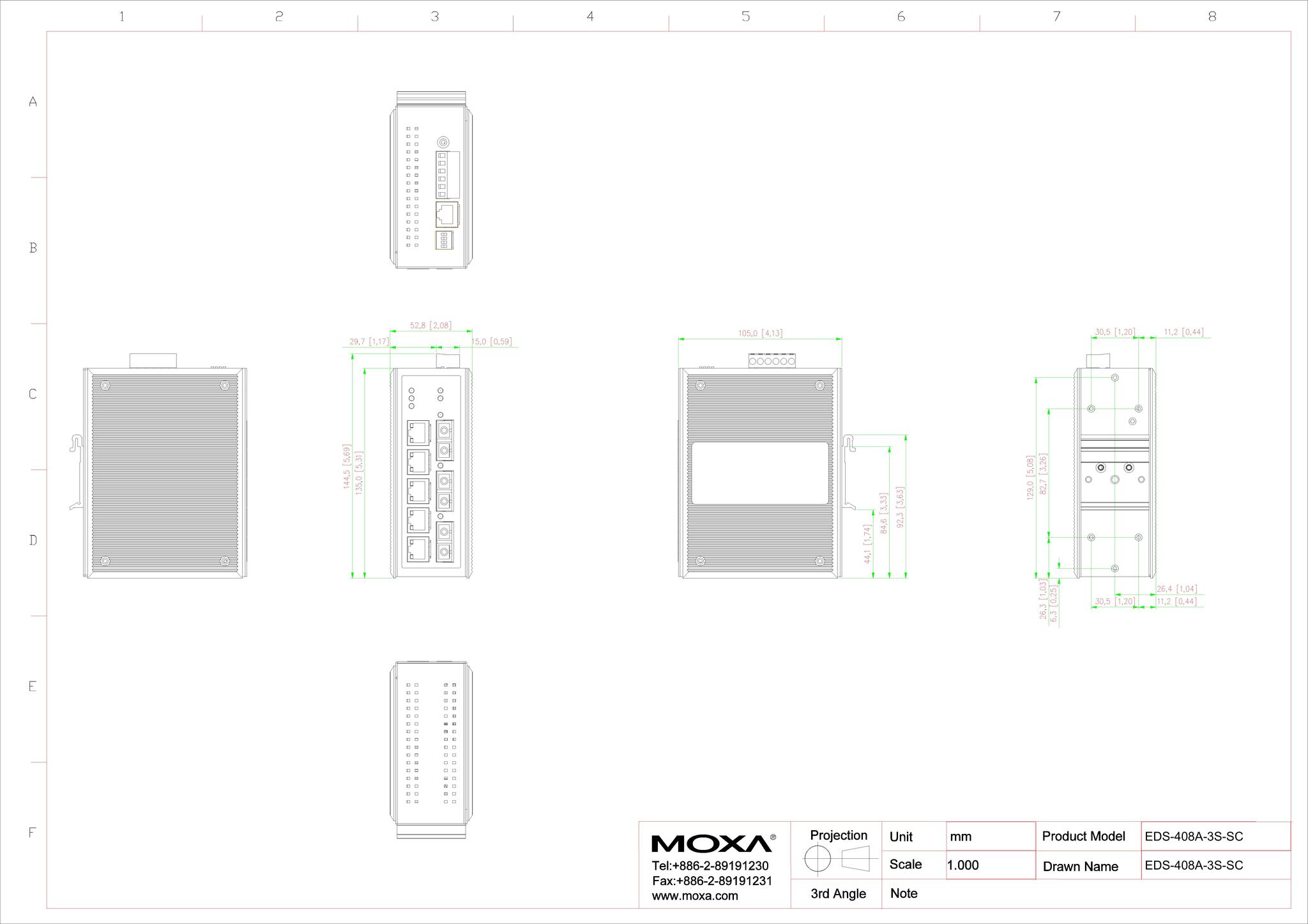

Размеры
- Ширина
- 53.6 мм
- Глубина
- 105 мм
- Высота
- 135 мм
Требования к условиям использования
- Рабочая температура
- -10...60 °C
Сертификация и поддерживаемые стандарты
- Электромагнитные помехи (EMI)
- FCC Part 15 Subpart B Class A, CISPR 32
- Стандарты ЭМС
- МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
- Стандарты для автомагистралей
- NEMA TS2
- Стандарты безопасности
- UL 508, EN 60950-1
- Стандарт по свободному падению
- МЭК 60068-2-32
- Стандарты по вибрации и ударам
- МЭК 60068-2-6, МЭК 60068-2-27
