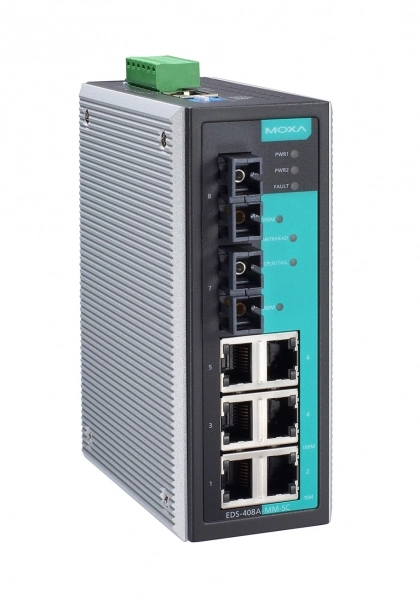

Name: EDS-408A-MM-SC
Brand: MOXA
SKU: 03323500
Price: 89942.42 RUB
Availability: PreOrder

Спецификация

Сетевые порты
Количество Ethernet-разъемов	8
Количество 10/100 Mb Ethernet	8
Тип коннектора 10/100 Mb Ethernet	2xSC, 6xRJ-45
Оптические порты
Количество оптических портов	2xSC
Тип оптического волокна	многомодовое
Параметры коммутатора
Управляемый	Да
Уровень коммутатора	Layer 2
Поддерживаемые функции	Port Mirror, Rate Limit, Loop Protection, Защита от широковещательного шторма, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Таблица MAC адресов	8000
Буфер пакетов	1 кБит
Протоколы связи
Промышленные протоколы	EtherNet/IP, Modbus TCP
Управление	IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN, QoS
Резервирование	STP, RSTP, Turbo Ring, Turbo Chain
Стандарты IEEE	IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
Цифровой вывод
Количество каналов DO	1
Тип DO	Сигнальное реле
Максимальный коммутируемый ток для реле с контактами (А)	1А при 24В DC
Способы оповещения и настройки
Метод настройки	Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig
Порты
Тип коннектора	Консольный порт RS-232 (RJ-45)
Электропитание
Резервный вход питания	Да
DC входное напряжение	9.6...60 В
DC Резервное питание	9.6...60 В
Реализация корпуса
Внешний вид и материал	Металл

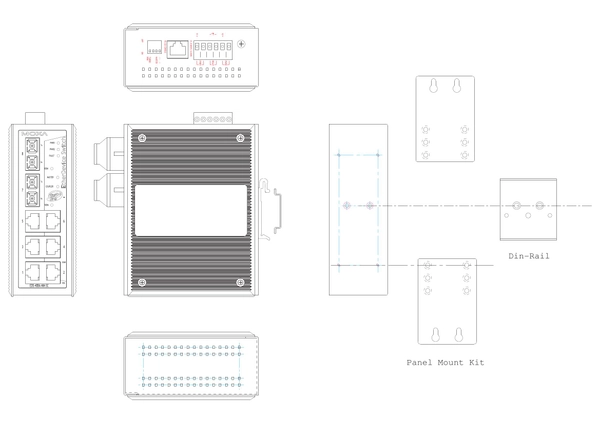

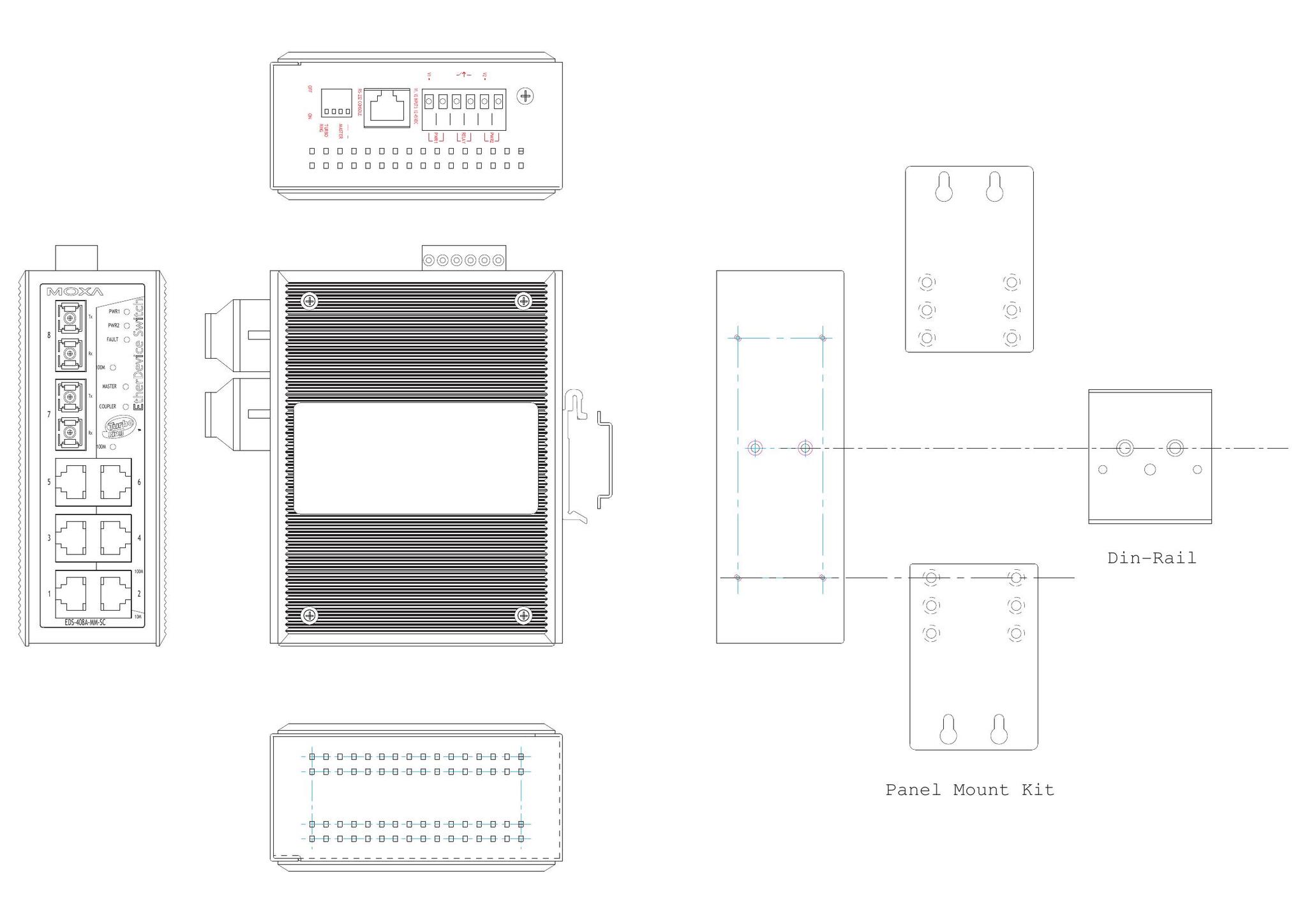

Монтаж	На стену, На DIN-рейку
IP-защита изделия	IP30

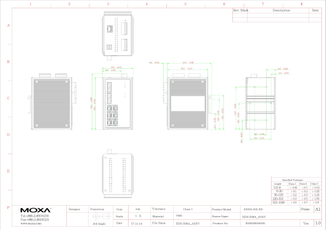

Размеры
Ширина	53.6 мм
Глубина	105 мм
Высота	135 мм
Требования к условиям использования
Рабочая температура	-10...60 °C
Сертификация и поддерживаемые стандарты
Электромагнитные помехи (EMI)	FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по суровым условиям	UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД	EN 50121-4
Стандарты для автомагистралей	NEMA TS2
Стандарты безопасности	UL 60950-1, UL 508, EN 60950-1
Стандарт по свободному падению	МЭК 60068-2-32
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

📄 Спецификация для EDS-408A

📄 Краткое руководство пользователя EDS-405A/EDS-408A

📄 Руководство по использованию командной строки CLI (FW 4.x)

📄 Руководство по созданию резервированных сетей Turbo Ring / Turbo Chain

📄 Опрос коммутатора по промышленным протоколам передачи данных

📄 Руководство пользователя управляемых коммутаторов MOXA (англ.)

📄 Руководство пользователя управляемых коммутаторов MOXA (рус.)

3D модель

🧊 3D модель EDS-408A-MM-SC

Модификации

Вопросы о товаре

Вадим

У нас на объекте возникли проблемы с коммутаторами MOXA EDS-408A-MM-SC и EDS-405A-MM-SC. Происходят постоянные потери связи на оптике. Из коммутатора идет патч корд оптический на кросс, приходит на удаленный объект, в кросс и следом на коммутатор. Длина оптического канала 3,1км. ПЛК Siemens S7-1200 обмениваются пакетами по Modbus TCP. Коммутаторы настроены по умолчанию.
Для эксперимента коммутаторы поменяли на медиаконвертеры IMC-101-M-ST-T, проблема ушла, обмен стабилен.

Команда MOXA

Добрый день, Вадим. IMC-101-M-ST-T и EDS-408A-MM-SC, EDS-405A-MM-SC имеют разные типы оптических коннекторов, соответственно, когда Вы проводили тестирование - заменяли патч корды. Скорей всего проблема в них - попробуйте заменить патч корды в оригинальной конфигурации.
