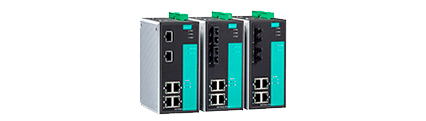

В линейке коммутаторов MOXA EDS серии E пополнение: в марте 2018 года компания представила первый 60W PoE коммутатор EDS-P506E-4PoE. Он пришел на смену проверенной временем модели EDS-P506A-4PoE.
Таблица перехода от EDS-P506A-4PoE к EDS-P506E-4PoE
| EDS-P506A-4PoE | EDS-P506E-4PoE |
|---|---|
 |
 |
| EDS-P506A-4PoE | EDS-P506E-4PoE-2GTXSFP |
| EDS-P506A-4PoE-MM-SC | |
| EDS-P506A-4PoE-MM-ST | |
| EDS-P506A-4PoE-SS-SC | |
| EDS-P506A-4PoE-T | EDS-P506E-4PoE-2GTXSFP-T |
| EDS-P506A-4PoE-MM-SC-T | |
| EDS-P506A-4PoE-MM-ST-T | |
| EDS-P506A-4PoE-SS-SC-T |

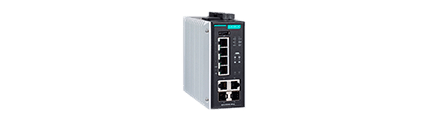

Ключевые особенности EDS-P506E-4PoE:
- 2-порта Gigabit и 4-порта Fast Ethernet с PoE+/60 Вт
- До 60 Вт выходной мощности на PoE порт
- Резервируемое питание от источников 12/24/48 В пост. тока
- Технология Smart PoE
- Функции сетевой безопасности, основанные на стандарте МЭК 62443
- Защита LAN портов от перенапряжений 4 кВ и работа при температурах от -40 до 75°C
- ПО MXstudio для управления сетью
- Соответствие требованиям стандартов МЭК 61850 и IEEE 1613
PoE 60 Ватт

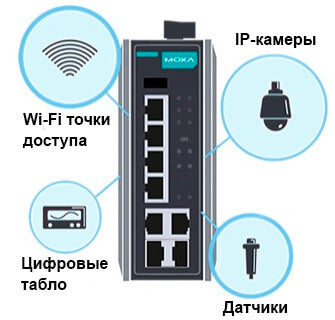

Бюджет мощности коммутатора EDS-P506E-4PoE составляет 180 Ватт. Выходная мощность была подобрана так, чтобы запитать устройства, которые обладают повышенным энергопотреблением: IP-камеры, PTZ, очистители стекла термокожуха, ИК-прожекторы, цифровые табло, Wi-Fi точки доступа, обогреватели или вентиляторы.
- 15.4/30/36 Вт PoE+
- 60 Вт PoE+ для PTZ и камер с повышенным энергопотрблением
- Резервируемое питание от источника 12/24/48 B

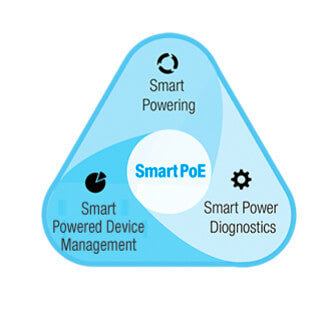

Smart PoE
Технология SmartPoE – это совокупность технических решений, применяемых в PoE-коммутаторах МОХА, которые позволяют обеспечить максимальную совместимость с устройствами любых производителей, а также упростить настройку, уменьшить количество усилий, необходимых для поиска неисправностей и снизить затраты на техническое обслуживание.
- Поддержка устройств PoE/PoE+, не стандартных и устаревших устройств
- Автоматическая проверка и перезагрузка питаемых устройств в случае необходимости
- Удаленное управление через MXview или WEB-интерфейс

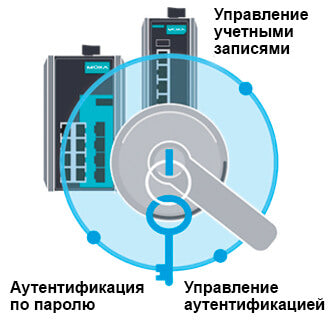

Функции обеспечения безопасности
Коммутаторы MOXA разрабатываются для применения в критически важных проектах, вторжение в сеть которых может повлечь серьёзные финансовые потери. Функции кибербезопасности коммутаторов MOXA основаны на стандартах IEC 62443, которые определяют процедуры внедрения электронно защищенных промышленных автоматизированных систем управления.
- Безопасность на физическом уровне устройств
- Поддержка интеграции на системном уровне для повышения защиты от кибератак
- ПО MXstudio для задания профилей безопасности и мониторинга сетевых устройств
Коммутатор поддерживает широкий диапазон входного напряжения (от 12 до 57 В), но для получения максимальной мощности нужно использовать блок питания на 48 В пост. тока.
| Входное напряжение | Доступный бюджет PoE | Портов 60 Ватт |
|---|---|---|
| 12 В DC | 62 Вт | 1 |
| 24 В DC | 150 Вт | До 2 |
| 48 В DC | 180 Вт | До 3 |

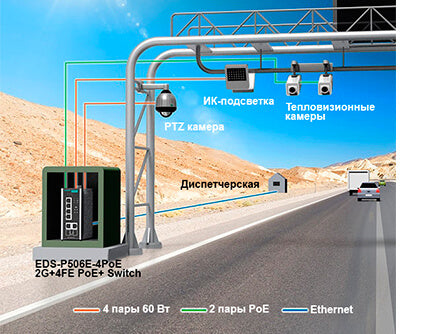

Пример использования EDS-P506E-4PoE в системе мониторинга автомобильного траффика
Для обеспечения безопасности на пригородных автомагистралях региональный центр управления трафиком развернул систему контроля скорости и видеофиксации.
Система наблюдения состояла из HD PTZ-камер для панорамного мониторинга и ИК-камер для распознавания номеров, обе из которых были запитаны от PoE-коммутатора.
Требования к коммутаторам:
- Высокая выходная мощность
- Надежность при работе вне помещения
- Простота в обслуживании
Решение от MOXA
Коммутаторы Moxa EDS-P506E-4PoE использовались, поскольку они могут обеспечивать до 60 Вт на одну линию PoE, предоставляя камерам необходимую мощность. EDS-P506E-4PoE также обеспечивает питанием тепловизионные камеры и устройство ИК-подсветки. Это стало возможным благодаря высокому бюджету PoE в 180 Вт.
| Ключевые особенности | 12G PoE+ | Компактный | 60 W PoE+ | Разъемы M12 |
|---|---|---|---|---|
| Модель |
 |
 |
 |
 TN-5508A-4PoE / |
| Ethernet порты | 12 GE | 2 GE + 8 FE | 2 GE + 4 FE | 8 FE / 16 FE |
| PoE порты | 8 PoE+ | 8 PoE+ | 4 PoE+ | 4/8 PoE |
| Выходная мощность PoE+ | 36 Вт | 36 Вт | 60 Вт | 15.4 Вт |
| Резервируемое питание | 48 VDC | 48 VDC | 12/24/48 VDC | 24/36/48/72/96/110 VDC |
| Рабочие диапазоны температур | -40 … 75°C | -40 … 75°C | -40 … 75°C | -40 … 75°C |
| Международные сертификаты | IEC 61850-3, IEEE 1613, EN 50121-4 | EN-50121-4, C1D2 | IEC 61850-3, IEEE 1613, EN 50121-4, NEMA TS2 | EN 50155 |
В отличие от коммерческих решений PoE, решения PoE/PoE + от Moxa обладают функциями кибербезопасности, отказоустойчивостью, высокой защитой от электромагнитных помех/перенапряжений и диапазонами рабочих температур от -40 до 75 °C, чтобы выдерживать неблагоприятные условия. Все функции наших коммутаторов PoE разработаны в соответствии с эксплуатационными требованиями для промышленных и ответственных применений, таких как нефтегазовая промышленность, автомобильные дороги, применение на морских судах, в системах “умный город”.
Более подробную информацию о каждой из моделей, смотрите в каталоге на нашем сайте!
