SmartPoE – технология повышения эффективности сети с PoE
- Интеллектуальное питание
- Интеллектуальное управление
- Интеллектуальная диагностика
Что такое SmartPoE?
SmartPoE – это совокупность технических решений, применяемых в PoE-коммутаторах МОХА, которые позволяют обеспечить максимальную совместимость с устройствами любых производителей, а также упростить настройку, уменьшить количество усилий, необходимых для поиска неисправностей и снизить затраты на техническое обслуживание.
При подключении питаемых по PoE устройств к коммутатору, могут возникнуть проблемы, если устройство выходит за рамки стандартов IEEE 802.3af/at.
Рассмотрим подробнее, как технология SmartPoE обеспечивает совместимость с устройствами, которые не соответствуют стандартам IEEE 802.3af/at.
Smart Powering – Интеллектуальное питание
Технология SmartPoE для обеспечения совместимости с различными типами оборудования обладает возможностью интеллектуального автоопределения класса запитываемых устройств и требуемой мощности.
В соответствии со стандартом IEEE 802.3af/at питающие устройства обычно передают питание устройствам с сопротивлением между 19K-26.5кОм и емкостью между 0-150нФ. Однако, многие питаемые устройства – например, IP-камеры, IP-телефоны, Wi-Fi точки доступа для работы требуют большую мощность или спроектированы с нестандартным сопротивлением и емкостью.
Для поддержки таких нестандартных устройств, PoE-коммутаторы Моха могут работать в нескольких режимах, поддерживают широкий диапазон сопротивлений и емкостей для обеспечения совместимости.

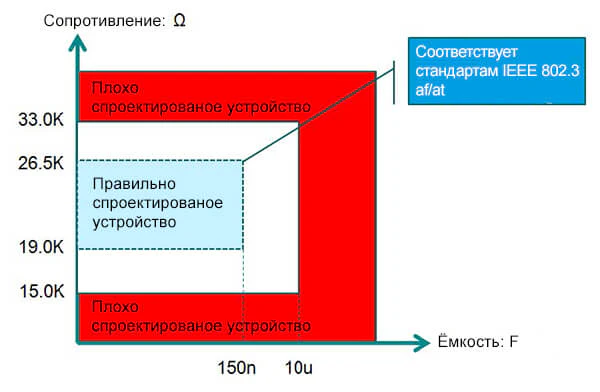

Стандартное PoE оборудование (PSE - питающие устройства)

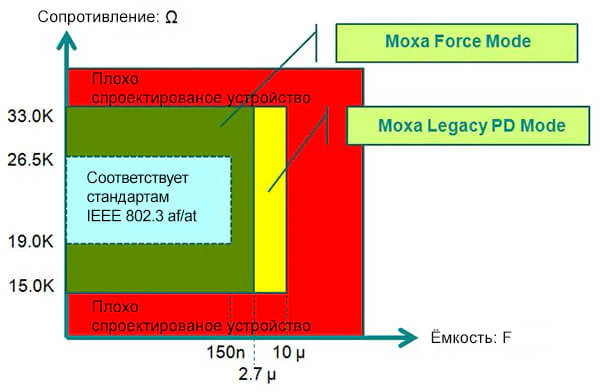

PoE-коммутаторы Moxa c поддержкой широкого диапазона сопротивлений и емкостей
Возможности для настройки PoE-портов
| Режим работы | Описание |
|---|---|
| Автоматическое или ручное отключение подачи питания по PoE | При обнаружении неизвестного устройства, коммутатор отключит подачу питания. |
| Автоматическое обнаружение устройств стандарта IEEE 802.3af/at (Auto Mode) | При обнаружении устройства, соответствующего стандартам IEEE 802.3af/at, коммутатор автоматически выдаст требуемую мощность. |
| Высокая выходная мощность PoE (High Power) | При обнаружении повышенного/пониженного сопротивления или емкости, включается режим подачи высокой выходной мощности. Диапазон можно задать вручную от 0 до 36 Вт.
* Примечание: Пожалуйста, сначала проверьте потребляемую мощность устройства по спецификации, а затем установите подходящий диапазон мощности. Передача повышенной мощности может привести к повреждению устройства. |
| Режим принудительной подачи питания (Force Mode) | При обнаружении устройства с неизвестной классификацией мощности, коммутатор сначала переходит в режим Высокой выходной мощности, а затем начинает выдавать 36W выходной мощности. |
| Режим обратной совместимости (Legacy PD Mode) | При обнаружении у питаемого устройства слишком большой емкости, коммутатор предполагает, что подключено устаревшее устройство. |
Smart Power Diagnostics – Интеллектуальная диагностика
Коммутаторы Моха поддерживают различные функции диагностики, экономя много времени и усилий системных администраторов по поиску и устранению неисправностей.

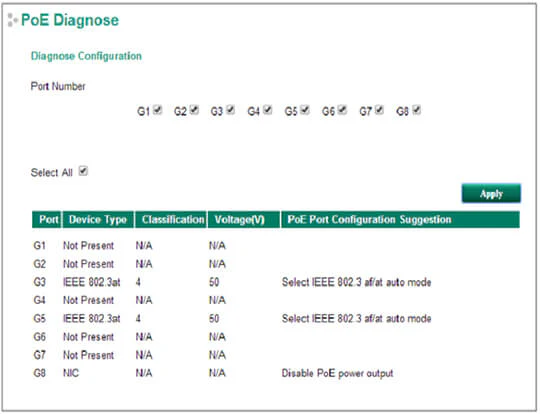

Определение типа питаемых устройств
Функция определения типа подключенных устройств экономит время при подключении, предлагая оптимальный режим работы портов PoE. Пользователи могут легко получить рекомендации по выбору режима работы PoE за 3 шага, используя удобный веб-интерфейс коммутатора.
- Выбор порта для диагностики
- Нажмите Apply
- Система предложит оптимальные настройки для питаемого устройства

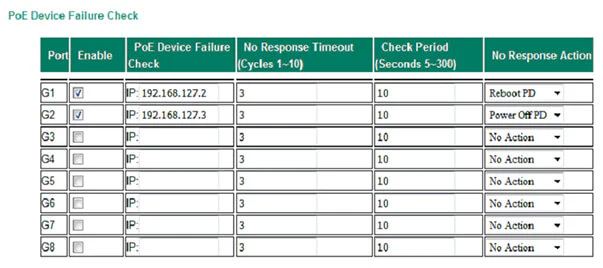

Обнаружение отказа PoE-устройства
Коммутатор может контролировать рабочее состояние питаемых устройств с помощью проверки доступности по IP. Если питаемое устройство не отвечает, то после истечения предварительно заданного периода времени устройство будет перезагружено или отключено, в зависимости от настроек коммутатора. Это функция значительно повышает доступность устройств и упрощает работу системного администратора.
Smart PoE LED-индикация
На передней панели коммутаторов Моха расположены LED-индикаторы состояния PoE-портов, которые отображают следующие события:
- Состояние питаемого по PoE устройства и PoE стандарт каждого порта
- Когда происходит сбой питания, оператор может легко определить, было это вызвано коротким замыканием или перегрузкой мощности
Smart Power Managment – Интеллектуальное управление
Для повышения надежности системы и экономии бюджета PoE-коммутаторы Moxa обеспечивают интеллектуальное управления питанием, в том числе:

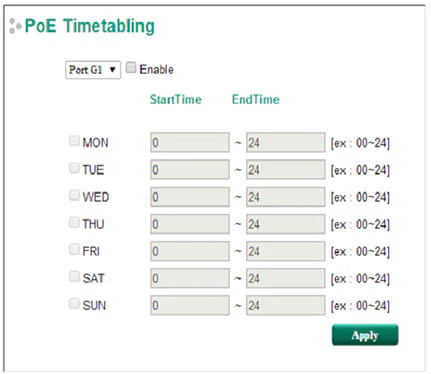

PoE по расписанию (PoE Timetabling):
Функция PoE Timetabling позволяет установить гибкий график работы для каждого PoE-порта, т.к. не все устройства должны работать 24 часа в сутки, 7 дней в неделю.
Превышение порога выходной мощности (Power output threshold cutoff):
Когда суммарное потребление мощности всех питаемых устройств превышает порог общей выходной мощности PoE-коммутатора, то он автоматически прекращает подачу питания на питаемые устройства для защиты системы. Системный администратор может настроить порог общей выходной мощности от 30 до 240 Вт.

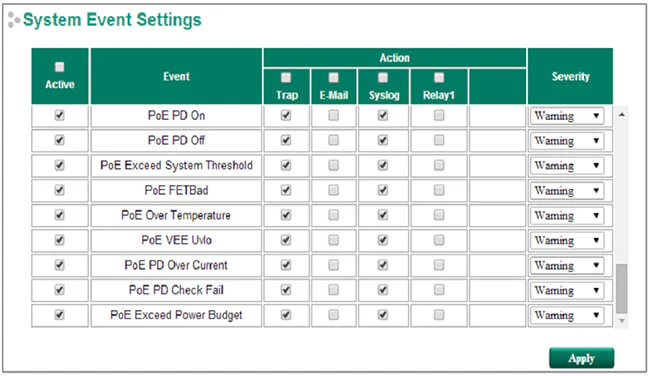

Уведомление о событиях (System Event Settings):
Коммутаторы Моха позволяют отправлять уведомления об изменении состояния питаемых устройств на SNMP trap сервер, по e-mail или используя релейные выходы. Также коммутаторы имеют два цифровых выхода для интеграции с системой аварийных сигналов.
Оборудование с поддержкой технологии SmartPoE
Данную технологию поддерживают все управляемые PoE коммутаторы Моха.
