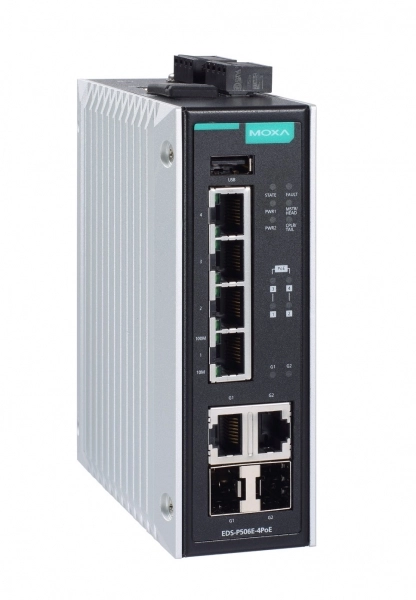

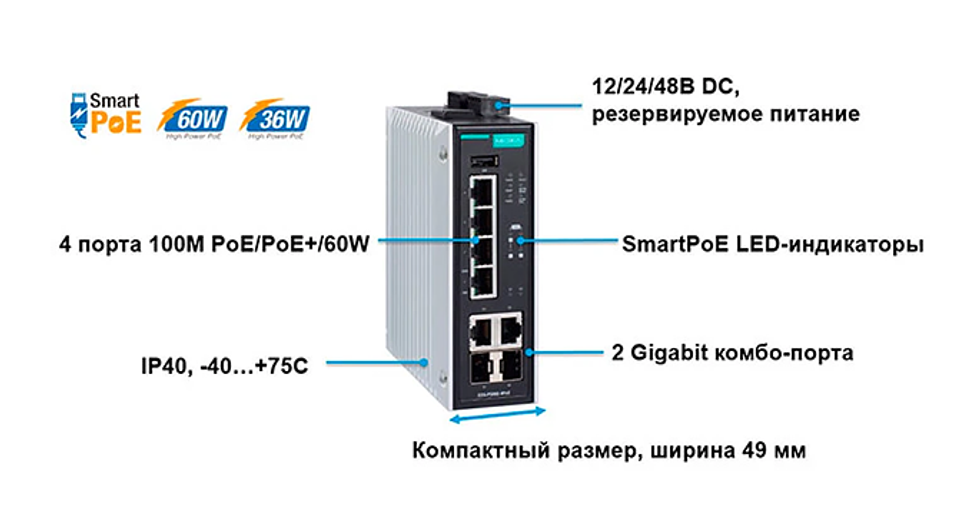

EDS-P506E-4PoE-2GTXSFP-T

Сетевые порты

Количество Ethernet-разъемов

6

Количество 10/100 Mb Ethernet

4

Тип коннектора 10/100 Mb Ethernet

4xRJ-45

Количество 10/100/1000 Mb Ethernet

2

Тип коннектора 10/100/1000 Mb Ethernet

2xКомбо (RJ-45 или SFP)

Портов PoE 100 Мбит/с

4

Стандарт PoE

802.3at (PoE+)

Бюджет мощности PoE

180 Вт

Параметры коммутатора

Управляемый

Да

Уровень коммутатора

Layer 2

Поддерживаемые технологии

Video Always-On (V-ON), Smart PoE

Поддерживаемые функции

Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, MAC ACL, MAB Authentication, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга

Таблица MAC адресов

16000

Буфер пакетов

12 кБит

Макс. кол-во VLAN

64

Очередей приоритетов на порт

4

Количество IGMP групп

256

Протоколы связи

Промышленные протоколы

EtherNet/IP, PROFINET, Modbus TCP

Управление

IEEE 1588 PTP V2 (на программном уровне), DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, IGMPv1/v2/v3, VLAN

Резервирование

STP, RSTP, MSTP

Безопасность

HTTPS, SSH, RADIUS, TACACS+, SSL

Стандарты IEEE

IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3af/at для PoE, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX, IEEE 802.3u для 100BaseT(X)

Цифровой ввод

Количество каналов DI

1

Цифровой вывод

Количество каналов DO

1

Тип (транзистора, реле)

Электромеханическое реле

Максимальный коммутируемый ток для реле с контактами (А)

0.5А при 48В DC

Слоты расширения

Совместимые модули

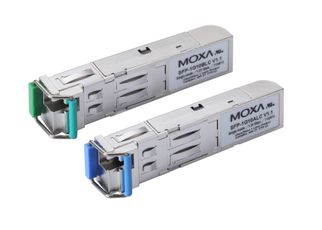

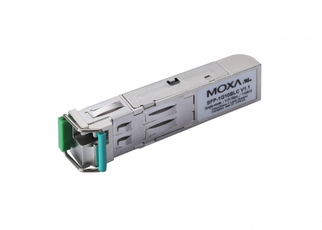

SFP-1G, SFP-1FE

Способы оповещения и настройки

Метод настройки

Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора

Консольный порт USB

Электропитание

Резервный вход питания

Да

DC входное напряжение

12...57 В

DC Резервное питание

12...57 В

Реализация корпуса

Внешний вид и материал

Металл

Монтаж

На стену, На DIN-рейку

IP-защита изделия

IP40

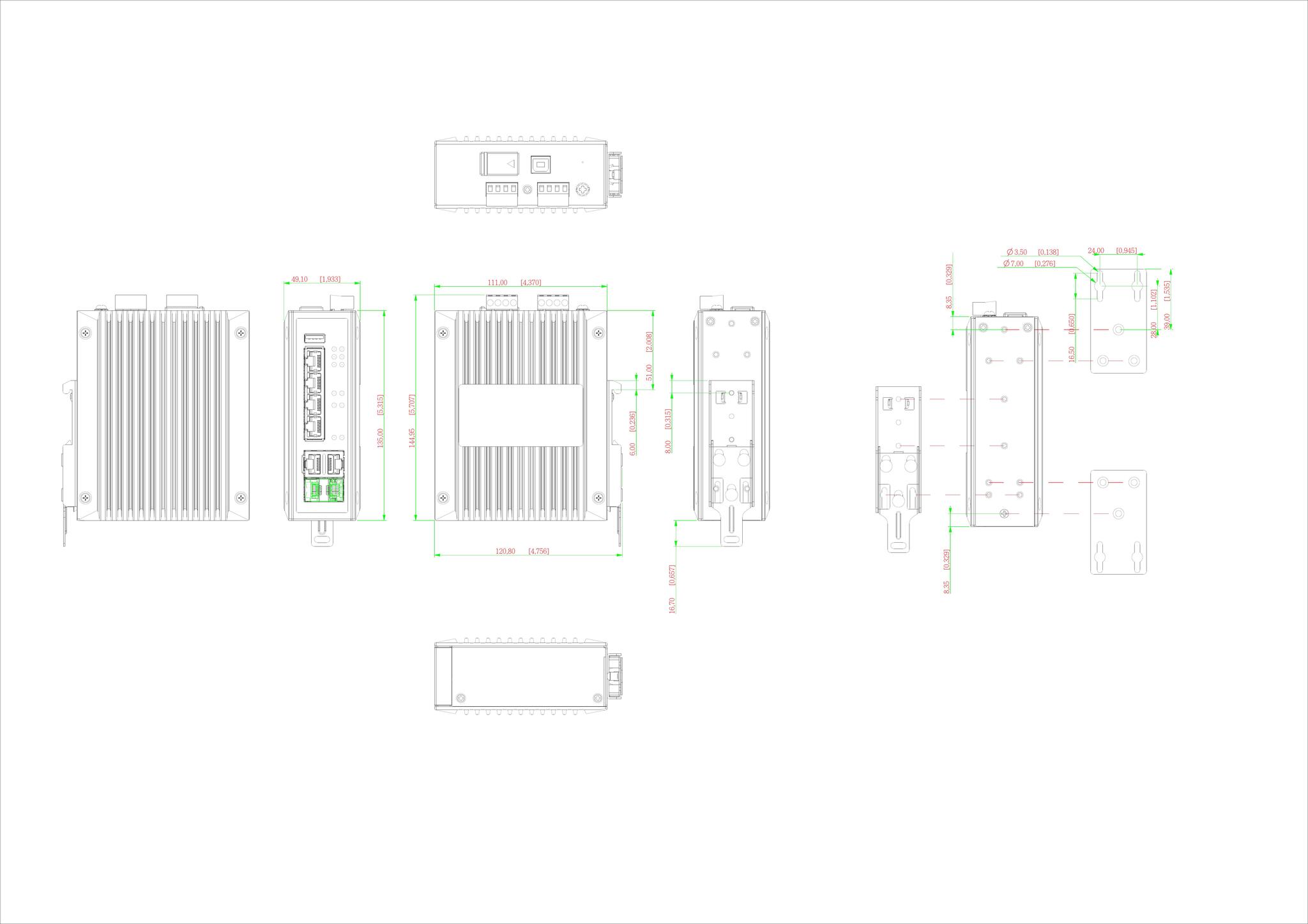

Размеры

Ширина

49.1 мм

Глубина

116 мм

Высота

135 мм

Требования к условиям использования

Рабочая температура

-40...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI)

FCC Part 15 Subpart B Class A, CISPR 22 Class

Стандарты ЭМС

МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 61000-6-2, EN 61000-6-4

Стандарты для электроэнергетики

МЭК 61850-3, IEEE 1613

Стандарты по ЖД

EN 50121-4

Стандарты для автомагистралей

NEMA TS2

Стандарты безопасности

UL 61010-2-201, EN 61010

Стандарт по свободному падению

МЭК 60068-2-32

Стандарты по вибрации и ударам

МЭК 60068-2-6, МЭК 60068-2-27
