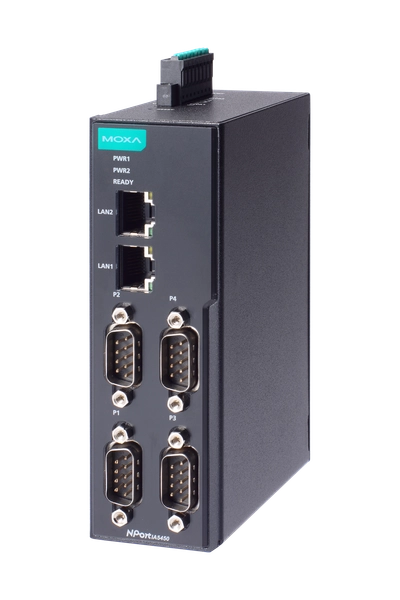

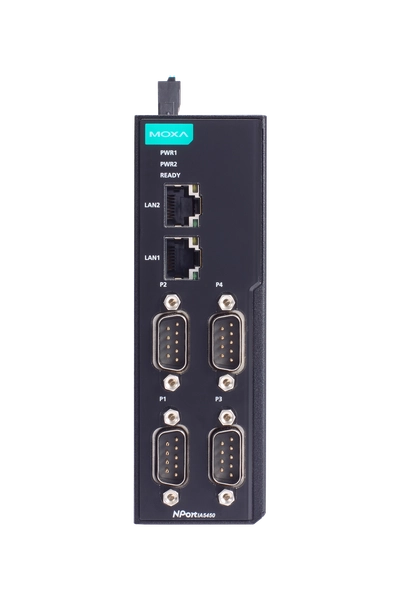

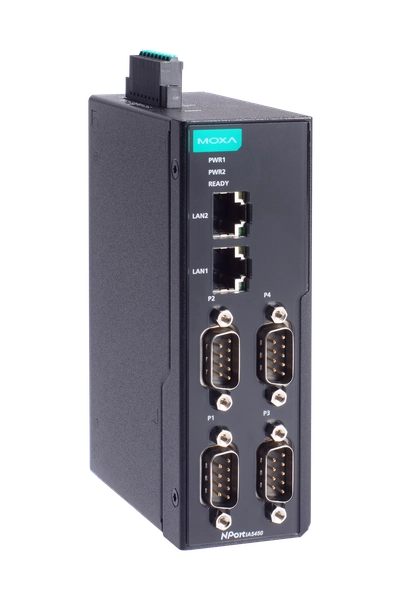

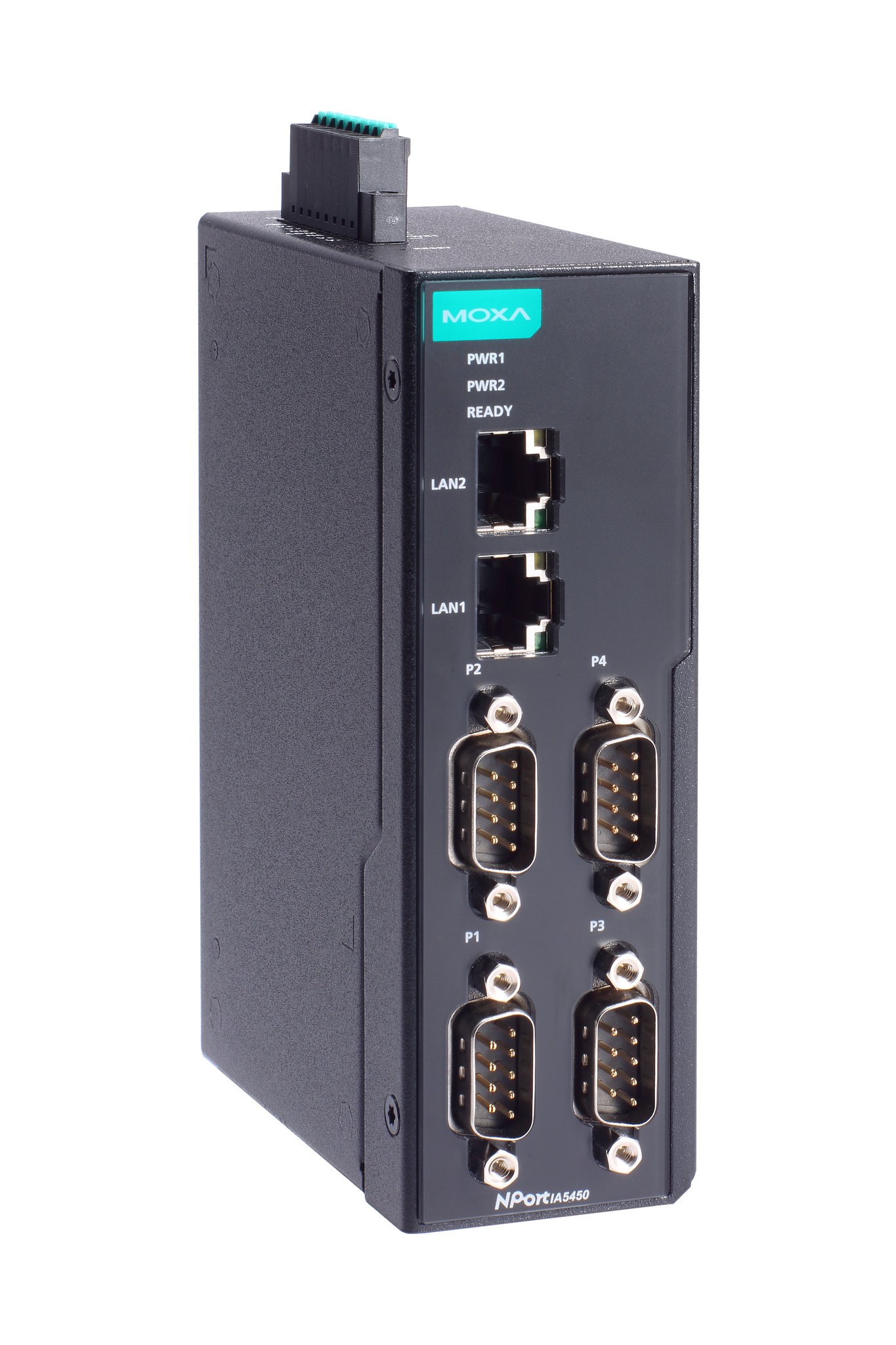

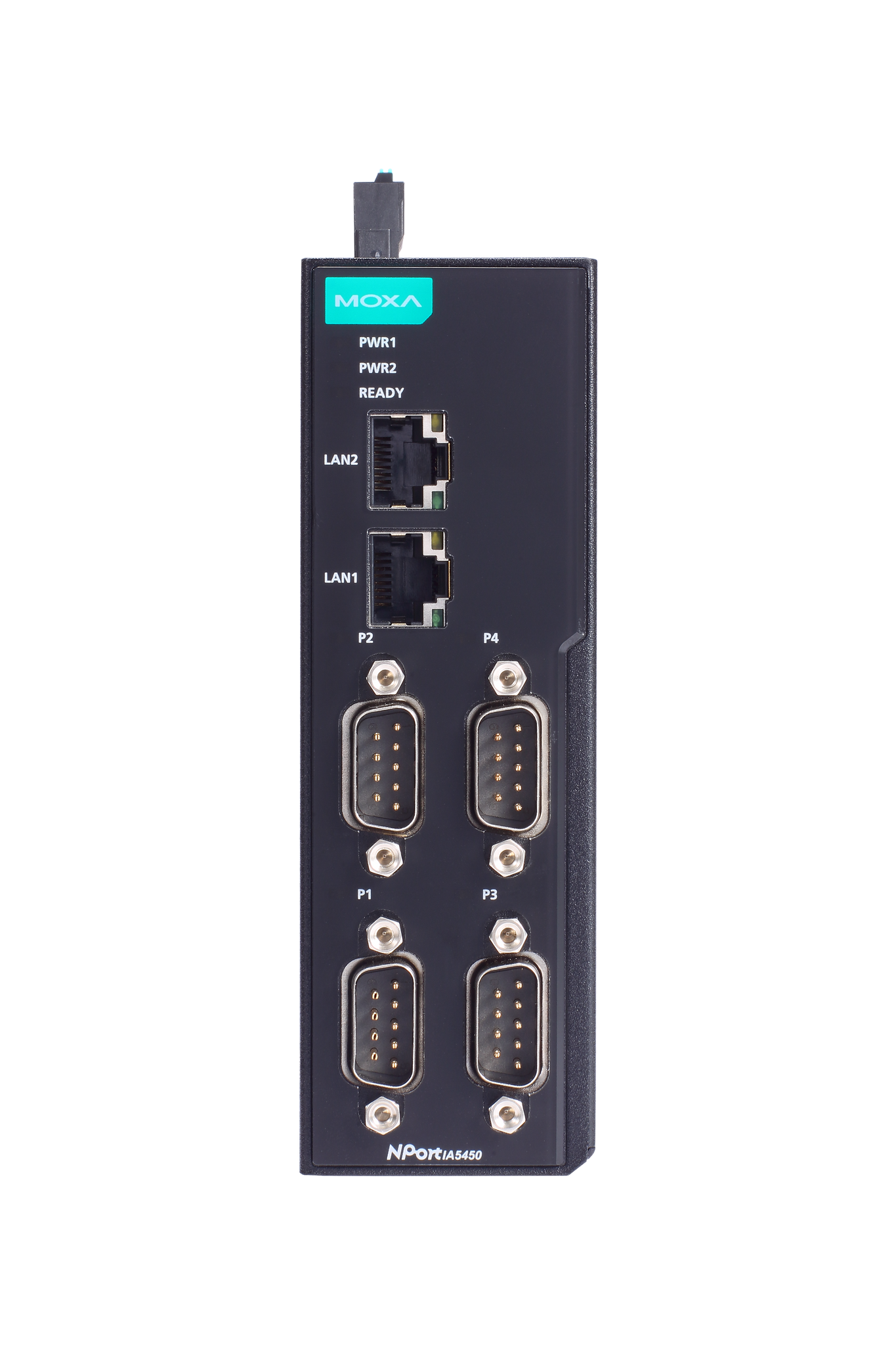

NPort IA5450I-G2

Спецификация

Файлы

Документация

• 📄Спецификация Nport IA5000-G2
• 📄Краткое руководство пользователя Nport IA5000-G2
• 📄Руководство пользователя Nport IA5000-G2

3D модель

• 🧊3D модель NPort IA5450

Чертежи

• 📐Чертеж NPort IA5450

Модификации серии NPORT IA5000-G2

•

  NPort IA5150I-G2

  На складе

  Ethernet сервер последовательных интерфейсов второго поколения, 1xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), с изоляцией 2 кВ, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  4→1

  Количество разъемов RS-232/422/485

  4→1

  Управление

  WINS, IGMPv1/v2, Private MIB→—

  Безопасность

  AES→—

  Индикация

  —→Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 2, Индикатор питания 1

  Поддерживаемые функции

  Автоматический контроль за направлением передачи данных (ADDC®)→—

  Метод настройки

  —→Telnet

  Функциональные кнопки

  —→1 кнопка сброса

  Тип коннектора

  2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка→DC input (Клеммная колодка)

  DC Резервное питание

  —→12...48 В

  MTBF

  2195874 ч→3156944 ч

  Ширина

  42→25

  Взрывобезопасность

  Class I Div 2, IECEx→—

  Сертификаты

  ROHS, WEEE→CE

  Стандарты ЭМС

  МЭК 61000-4-3, EN 55035→—

  Стандарты по суровым условиям

  —→Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC

  Стандарты безопасности

  МЭК 62368-1, EN62368-1→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—

•

  NPort IA5150-G2

  На складе

  Ethernet сервер последовательных интерфейсов второго поколения , 1xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адреса), -10...+60С, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  4→1

  Количество разъемов RS-232/422/485

  4→1

  Гальваническая развязка

  2 кВ (RS-232/422/485)→—

  Управление

  WINS, IGMPv1/v2, Private MIB→—

  Безопасность

  AES→—

  Индикация

  —→Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 2, Индикатор питания 1

  Метод настройки

  —→Telnet

  Поддерживаемые функции

  Автоматический контроль за направлением передачи данных (ADDC®)→—

  Функциональные кнопки

  —→1 кнопка сброса

  Тип коннектора

  2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка→DC input (Клеммная колодка)

  DC Резервное питание

  —→12...48 В

  MTBF

  2195874 ч→3238923 ч

  Ширина

  42→25

  Сертификаты

  ROHS, WEEE→CE

  Взрывобезопасность

  Class I Div 2, IECEx→—

  Стандарты ЭМС

  МЭК 61000-4-3, EN 55035→—

  Стандарты по суровым условиям

  —→Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC

  Стандарты безопасности

  МЭК 62368-1, EN62368-1→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—

•

  NPort IA5250-G2

  На складе

  Ethernet сервер последовательных интерфейсов второго поколения, 2xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), -10..+60C, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  4→2

  Количество разъемов RS-232/422/485

  4→2

  Гальваническая развязка

  2 кВ (RS-232/422/485)→—

  Управление

  WINS, IGMPv1/v2, Private MIB→—

  Безопасность

  AES→—

  Индикация

  —→Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 2, Индикатор питания 1

  Метод настройки

  —→Telnet

  Поддерживаемые функции

  Автоматический контроль за направлением передачи данных (ADDC®)→—

  Функциональные кнопки

  —→1 кнопка сброса

  Тип коннектора

  2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка→DC input (Клеммная колодка)

  DC Резервное питание

  —→12...48 В

  MTBF

  2195874 ч→2931934 ч

  Ширина

  42→25

  Сертификаты

  ROHS, WEEE→CE

  Взрывобезопасность

  Class I Div 2, IECEx→—

  Стандарты ЭМС

  МЭК 61000-4-3, EN 55035→—

  Стандарты по суровым условиям

  —→Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC

  Стандарты безопасности

  МЭК 62368-1, EN62368-1→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—

•

  NPort IA5450I-TB-G2

  Ethernet сервер последовательных интерфейсов второго поколения, 4xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), изоляция 2 кВ, -10..+60C, соотвествует МЭК 62443-4-2

  Отличия от основной модели

  Управление

  ICMP→HTTP

  Тип коннектора

  4xDB9 Male→4xCOM (Клеммная колодка)

  MTBF

  2195874 ч→2208607 ч

  Сертификаты

  FCC→—

  Стандарты ЭМС

  EN 55032, EN 55035→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—

•

  NPort IA5450I-G2-T

  Ethernet сервер последовательных интерфейсов второго поколения, 4xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), изоляция 2 кВ, -40..+75C, Соответствует МЭК 62443-4-2

  Отличия от основной модели

  Управление

  WINS, IGMPv1/v2, Private MIB→—

  Безопасность

  AES→—

  Индикация

  —→Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 2, Индикатор питания 1

  Поддерживаемые функции

  Автоматический контроль за направлением передачи данных (ADDC®)→—

  Метод настройки

  —→Telnet

  Функциональные кнопки

  —→1 кнопка сброса

  Тип коннектора

  2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка→DC input (Клеммная колодка)

  DC Резервное питание

  —→12...48 В

  Рабочая температура

  -10...60 °C→-40...75 °C

  Взрывобезопасность

  Class I Div 2, IECEx→—

  Сертификаты

  ROHS, WEEE→CE

  Стандарты ЭМС

  МЭК 61000-4-3, EN 55035→—

  Стандарты по суровым условиям

  —→Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC

  Стандарты безопасности

  МЭК 62368-1, EN62368-1→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—

•

  NPort IA5450I-TB-G2-T

  Ethernet сервер последовательных интерфейсов второго уровня, 4xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), изоляция 2 кВ, -40..+75C, соотвествует МЭК 62443-4-2

  Отличия от основной модели

  Управление

  WINS, IGMPv1/v2, Private MIB→—

  Безопасность

  AES→—

  Индикация

  —→Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 2, Индикатор питания 1

  Поддерживаемые функции

  Автоматический контроль за направлением передачи данных (ADDC®)→—

  Метод настройки

  —→Telnet

  Функциональные кнопки

  —→1 кнопка сброса

  Тип коннектора

  2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка→DC input (Клеммная колодка)

  DC Резервное питание

  —→12...48 В

  Рабочая температура

  -10...60 °C→-40...75 °C

  MTBF

  2195874 ч→2208607 ч

  Взрывобезопасность

  Class I Div 2, IECEx→—

  Сертификаты

  ROHS, WEEE→CE

  Стандарты ЭМС

  МЭК 61000-4-3, EN 55035→—

  Стандарты по суровым условиям

  —→Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC

  Стандарты безопасности

  МЭК 62368-1, EN62368-1→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—

•

  NPort IA5150-S-SC-G2

  Ethernet сервер последовательных интерфейсов второго поколения, 1xRS-232/422/485, 100 BaseFX Ethernet (одномодовое оптоволокно, разъем SC), соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→RJ-45

  Количество оптических портов

  —→2xSC

  Тип оптического волокна

  —→одномодовое

  Всего последовательных портов

  4→1

  Гальваническая развязка

  2 кВ (RS-232/422/485)→—

  Количество разъемов RS-232/422/485

  4→1

  Управление

  WINS, IGMPv1/v2, Private MIB→—

  Безопасность

  AES→—

  Поддерживаемые функции

  Автоматический контроль за направлением передачи данных (ADDC®)→—

  Индикация

  —→Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 1, Индикатор питания 2

  Метод настройки

  —→Telnet

  Функциональные кнопки

  —→1 кнопка сброса

  Тип коннектора

  2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка→DC input (Клеммная колодка)

  DC Резервное питание

  —→12...48 В

  MTBF

  2195874 ч→2889487 ч

  Ширина

  42→25

  Взрывобезопасность

  Class I Div 2, IECEx→—

  Сертификаты

  ROHS, WEEE→CE

  Стандарты ЭМС

  МЭК 61000-4-3, EN 55035→—

  Стандарты по суровым условиям

  —→Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC

  Стандарты безопасности

  МЭК 62368-1, EN62368-1→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—

•

  NPort IA5150-S-SC-G2-T

  Ethernet сервер последовательных интерфейсов второго уровня, 1xRS-232/422/485, 100 BaseFX Ethernet (одномодовое оптоволокно, разъем SC), -40...+75С, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→RJ-45

  Количество оптических портов

  —→2xSC

  Тип оптического волокна

  —→одномодовое

  Всего последовательных портов

  4→1

  Гальваническая развязка

  2 кВ (RS-232/422/485)→—

  Количество разъемов RS-232/422/485

  4→1

  Управление

  WINS, IGMPv1/v2, Private MIB→—

  Безопасность

  AES→—

  Поддерживаемые функции

  Автоматический контроль за направлением передачи данных (ADDC®)→—

  Индикация

  —→Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 1, Индикатор питания 2

  Метод настройки

  —→Telnet

  Функциональные кнопки

  —→1 кнопка сброса

  Тип коннектора

  2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка→DC input (Клеммная колодка)

  DC Резервное питание

  —→12...48 В

  Рабочая температура

  -10...60 °C→-40...75 °C

  MTBF

  2195874 ч→2889487 ч

  Ширина

  42→25

  Взрывобезопасность

  Class I Div 2, IECEx→—

  Сертификаты

  ROHS, WEEE→CE

  Стандарты ЭМС

  МЭК 61000-4-3, EN 55035→—

  Стандарты по суровым условиям

  —→Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC

  Стандарты безопасности

  МЭК 62368-1, EN62368-1→—

  Стандарты по вибрации и ударам

  МЭК 60068-2-34→—
