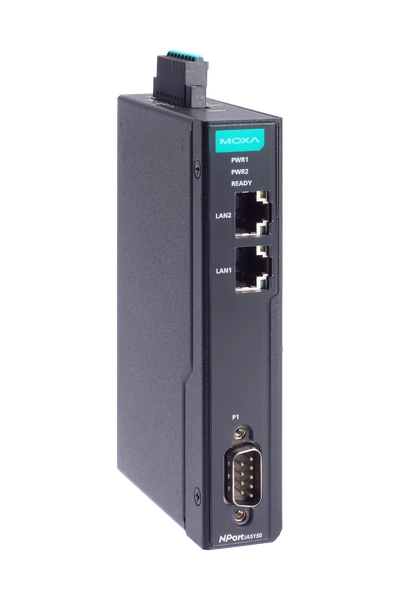

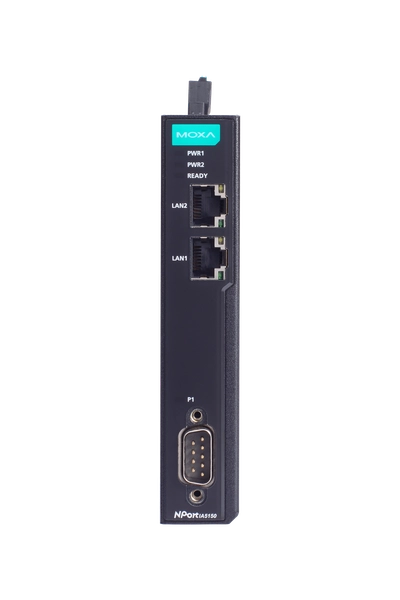

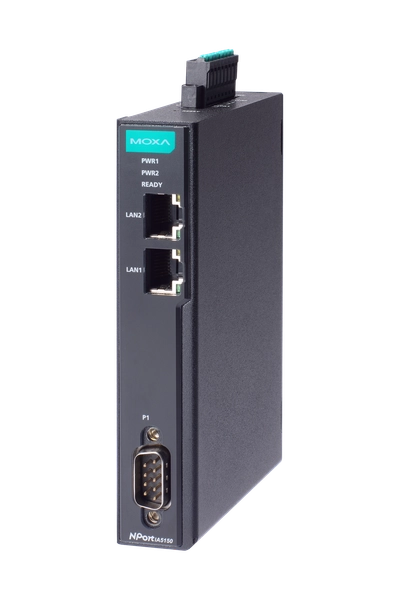

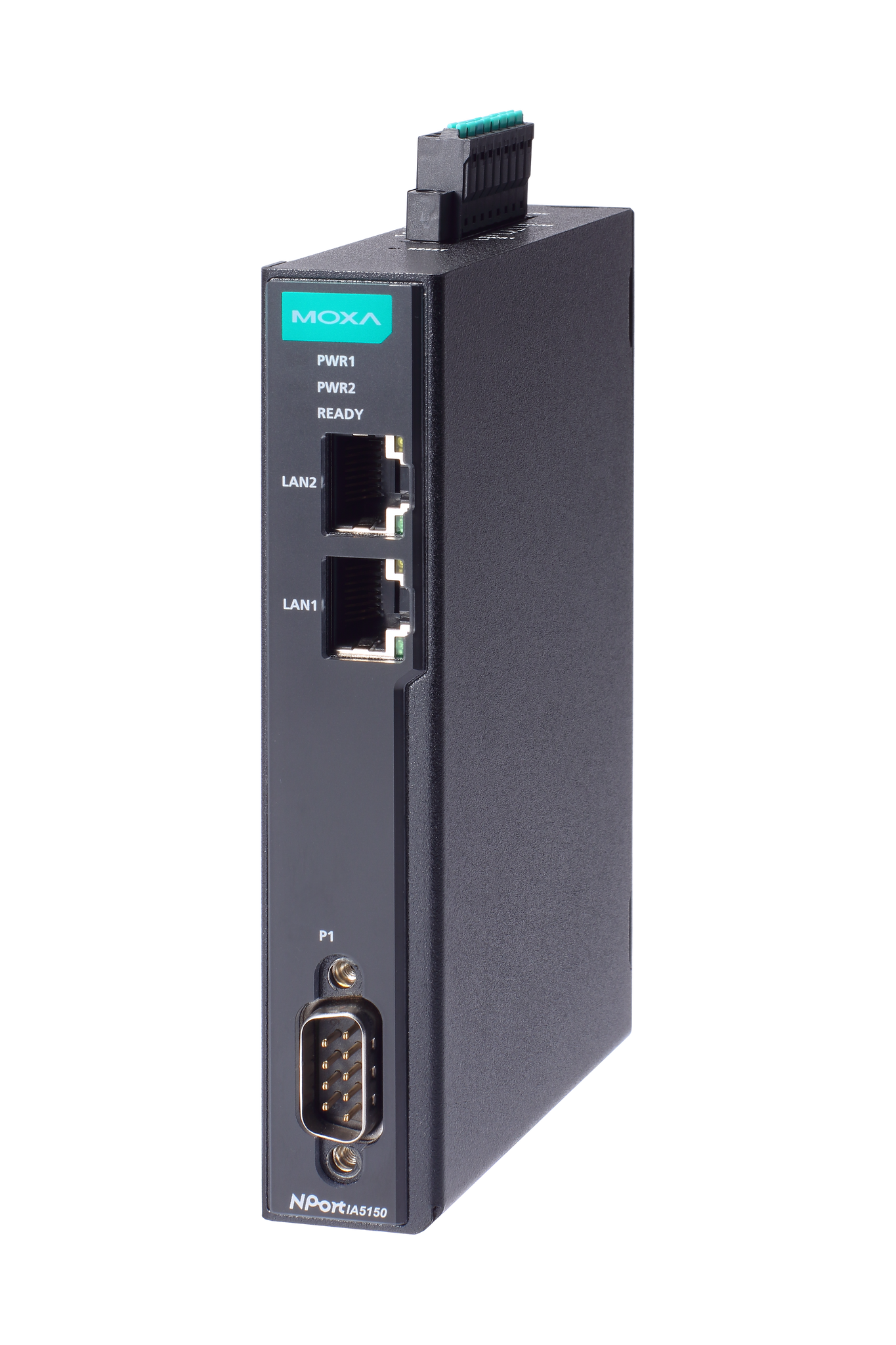

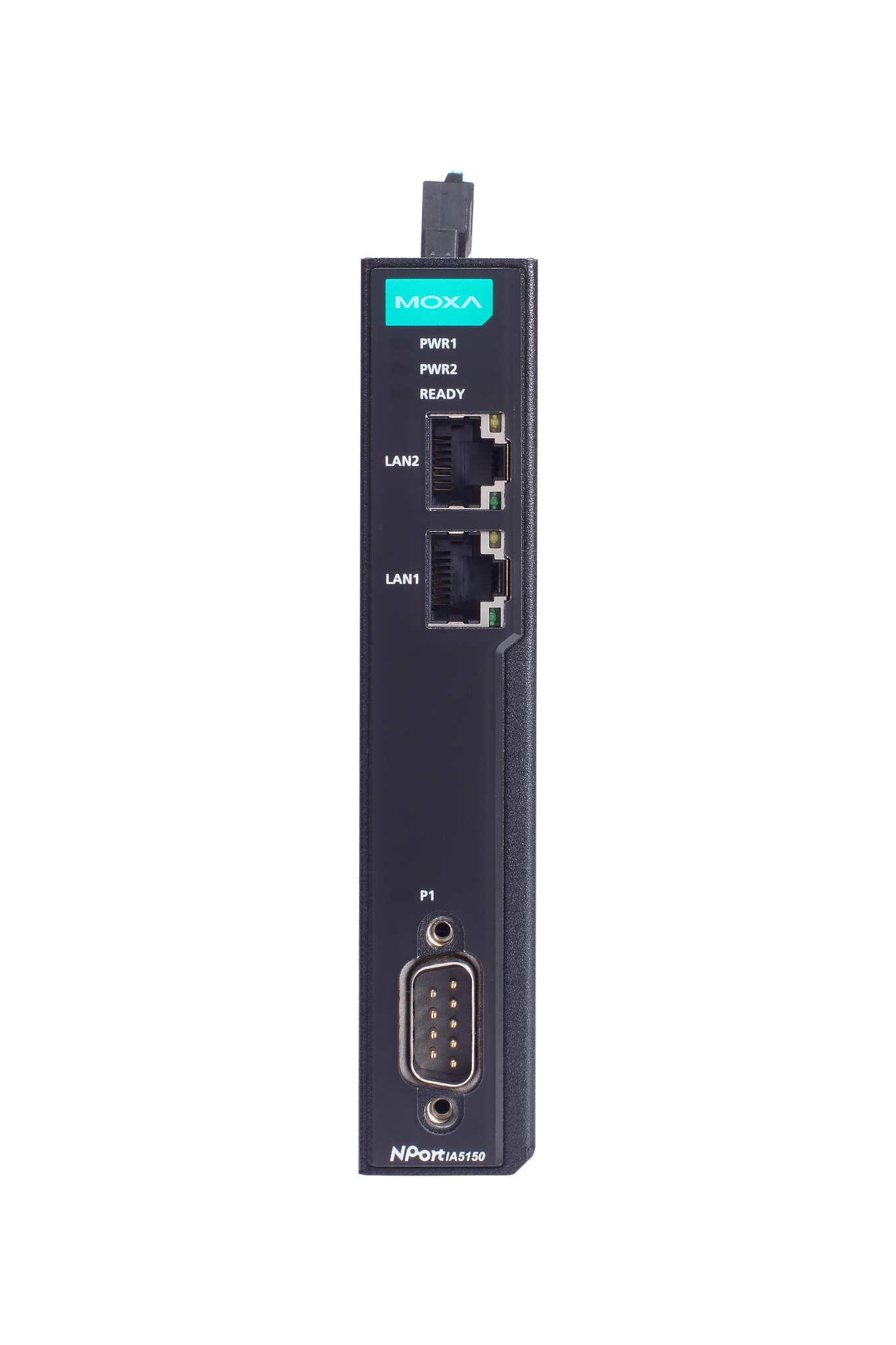

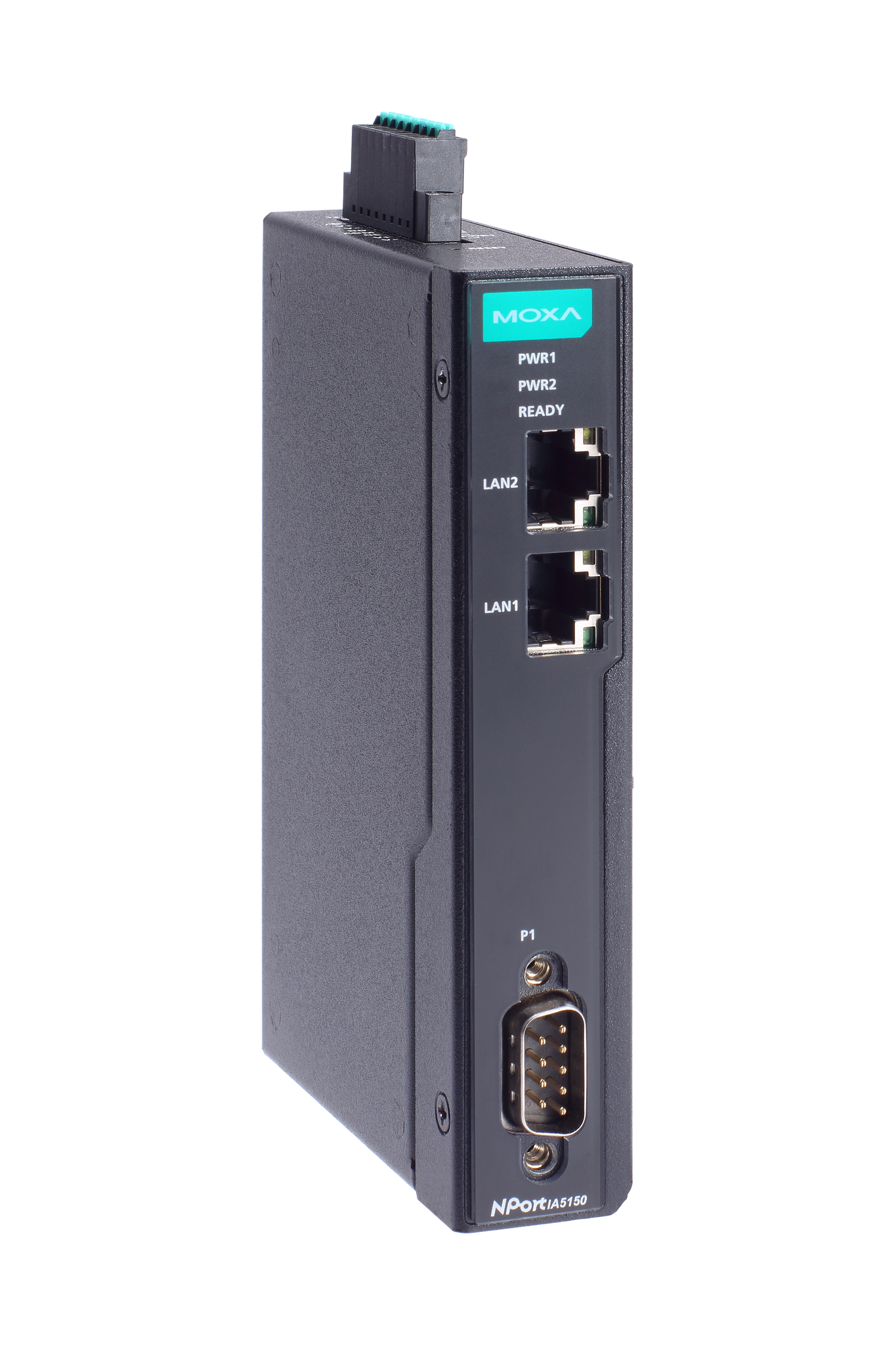

NPort IA5150-G2

Спецификация

Файлы

Документация

• 📄Спецификация Nport IA5000-G2
• 📄Краткое руководство пользователя Nport IA5000-G2
• 📄Руководство пользователя Nport IA5000-G2

3D модель

• 🧊3D модель Nport IA5150-G2

Чертежи

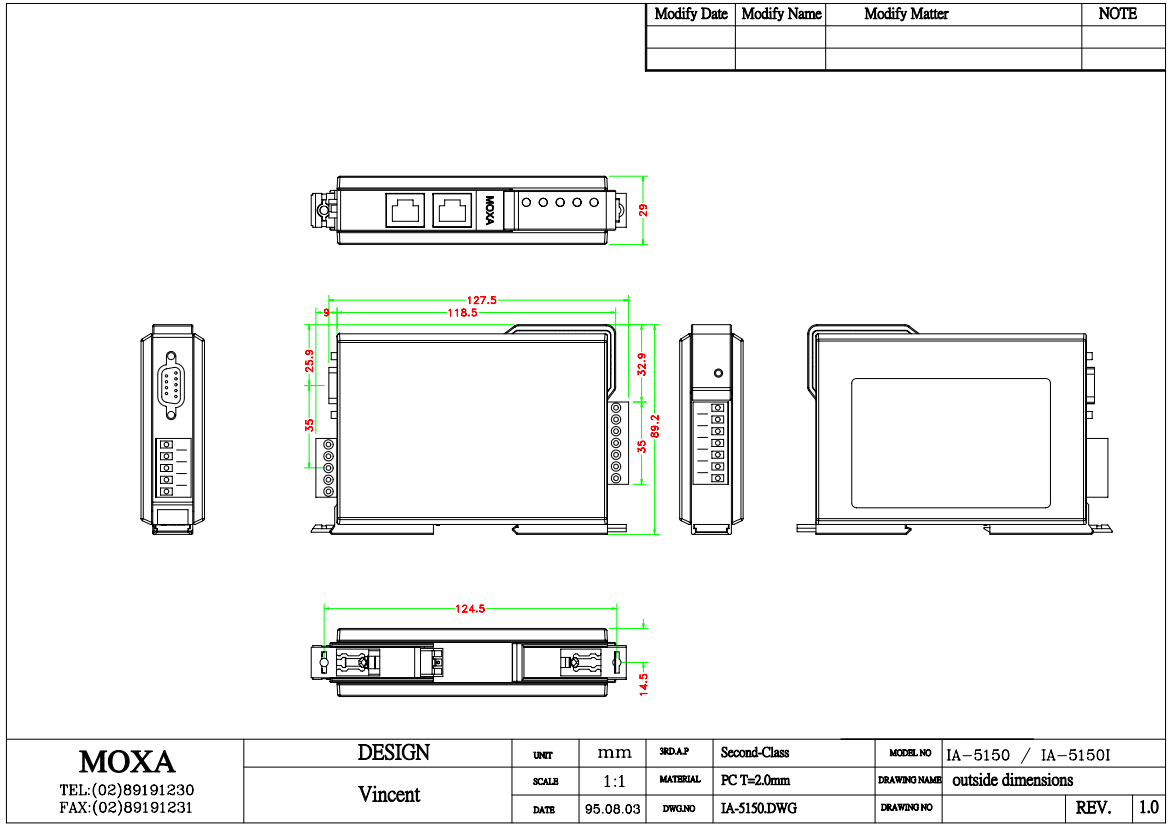

• 📐Чертеж Nport IA5150-G2

Модификации серии NPORT IA5000-G2

•

  NPort IA5150I-G2

  На складе

  Ethernet сервер последовательных интерфейсов второго поколения, 1xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), с изоляцией 2 кВ, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  MTBF

  3238923 ч→3156944 ч

•

  NPort IA5450-TB-G2-T

  Ethernet сервер последовательных интерфейсов второго поколения, 4xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), изоляция 2 кВ, -40..+75C, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  1→4

  Количество разъемов RS-232/422/485

  1→4

  Рабочая температура

  -10...60 °C→-40...75 °C

  MTBF

  3238923 ч→2363042 ч

  Ширина

  25→42

•

  NPort IA5150-S-SC-G2

  Ethernet сервер последовательных интерфейсов второго поколения, 1xRS-232/422/485, 100 BaseFX Ethernet (одномодовое оптоволокно, разъем SC), соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→RJ-45

  Количество оптических портов

  —→2xSC

  Тип оптического волокна

  —→одномодовое

  MTBF

  3238923 ч→2889487 ч

•

  NPort IA5450I-TB-G2-T

  Ethernet сервер последовательных интерфейсов второго уровня, 4xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), изоляция 2 кВ, -40..+75C, соотвествует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  1→4

  Количество разъемов RS-232/422/485

  1→4

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  Рабочая температура

  -10...60 °C→-40...75 °C

  MTBF

  3238923 ч→2208607 ч

  Ширина

  25→42

•

  NPort IA5450I-G2-T

  Ethernet сервер последовательных интерфейсов второго поколения, 4xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), изоляция 2 кВ, -40..+75C, Соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  1→4

  Количество разъемов RS-232/422/485

  1→4

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  Рабочая температура

  -10...60 °C→-40...75 °C

  MTBF

  3238923 ч→2195874 ч

  Ширина

  25→42

•

  NPort IA5150-S-SC-G2-T

  Ethernet сервер последовательных интерфейсов второго уровня, 1xRS-232/422/485, 100 BaseFX Ethernet (одномодовое оптоволокно, разъем SC), -40...+75С, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→RJ-45

  Количество оптических портов

  —→2xSC

  Тип оптического волокна

  —→одномодовое

  Рабочая температура

  -10...60 °C→-40...75 °C

  MTBF

  3238923 ч→2889487 ч

•

  NPort IA5450I-TB-G2

  Ethernet сервер последовательных интерфейсов второго поколения, 4xRS-232/422/485, с каскадированием (2xEthernet, 2 IP-адрес), изоляция 2 кВ, -10..+60C, соотвествует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  1→4

  Количество разъемов RS-232/422/485

  1→4

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  Управление

  ICMP→HTTP, WINS, IGMPv1/v2, Private MIB

  Безопасность

  —→AES

  Индикация

  Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 2, Индикатор питания 1→—

  Поддерживаемые функции

  —→Автоматический контроль за направлением передачи данных (ADDC®)

  Метод настройки

  Telnet→—

  Функциональные кнопки

  1 кнопка сброса→—

  Тип коннектора

  DC input (Клеммная колодка)→2xRJ45 Ethernet, 4xCOM (Клеммная колодка), Клеммная колодка

  DC Резервное питание

  12...48 В→—

  MTBF

  3238923 ч→2208607 ч

  Ширина

  25→42

  Сертификаты

  CE, FCC→ROHS, WEEE

  Стандарты ЭМС

  EN 55032→МЭК 61000-4-3

  Взрывобезопасность

  —→Class I Div 2, IECEx

  Стандарты безопасности

  —→МЭК 62368-1, EN62368-1

  Стандарты по суровым условиям

  Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC→—

•

  NPort IA5450I-G2

  Промышленный сервер последовательных интерфейсов второго покления, 4 интерфейса RS-232/422/485, 2 порта Ethernet с поддержкой каскадирования, гальваническая изоляция 2 кВ, -10...+60C, соответствует МЭК 62443-4-2

  Отличия от основной модели

  Всего последовательных портов

  1→4

  Количество разъемов RS-232/422/485

  1→4

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  Управление

  —→WINS, IGMPv1/v2, Private MIB

  Безопасность

  —→AES

  Индикация

  Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 2, Индикатор питания 1→—

  Поддерживаемые функции

  —→Автоматический контроль за направлением передачи данных (ADDC®)

  Метод настройки

  Telnet→—

  Функциональные кнопки

  1 кнопка сброса→—

  Тип коннектора

  DC input (Клеммная колодка)→2xRJ45 Ethernet, 4xDB9 Male, Клеммная колодка

  DC Резервное питание

  12...48 В→—

  MTBF

  3238923 ч→2195874 ч

  Ширина

  25→42

  Сертификаты

  CE→ROHS, WEEE

  Стандарты ЭМС

  —→МЭК 61000-4-3, EN 55035

  Взрывобезопасность

  —→Class I Div 2, IECEx

  Стандарты безопасности

  —→МЭК 62368-1, EN62368-1

  Стандарты по вибрации и ударам

  —→МЭК 60068-2-34

  Стандарты по суровым условиям

  Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC→—
