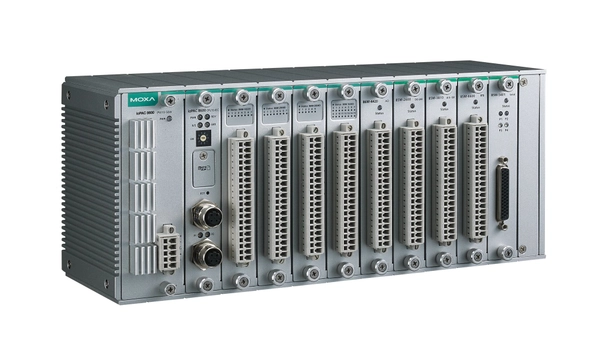

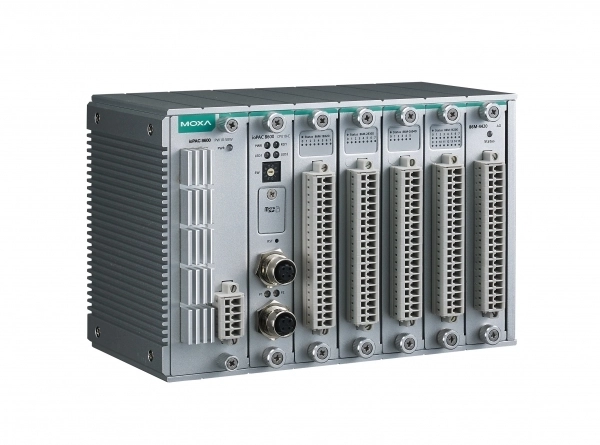

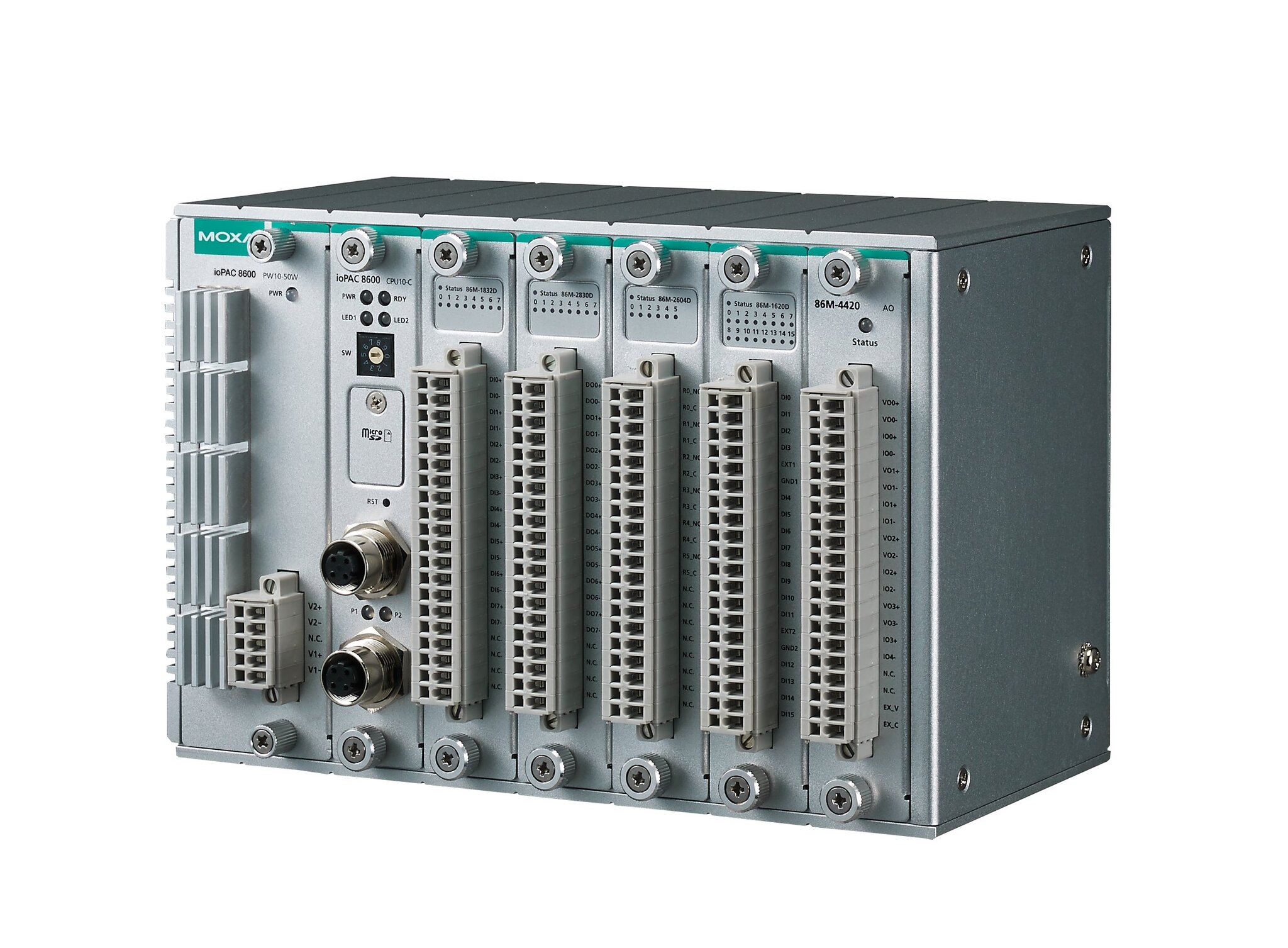

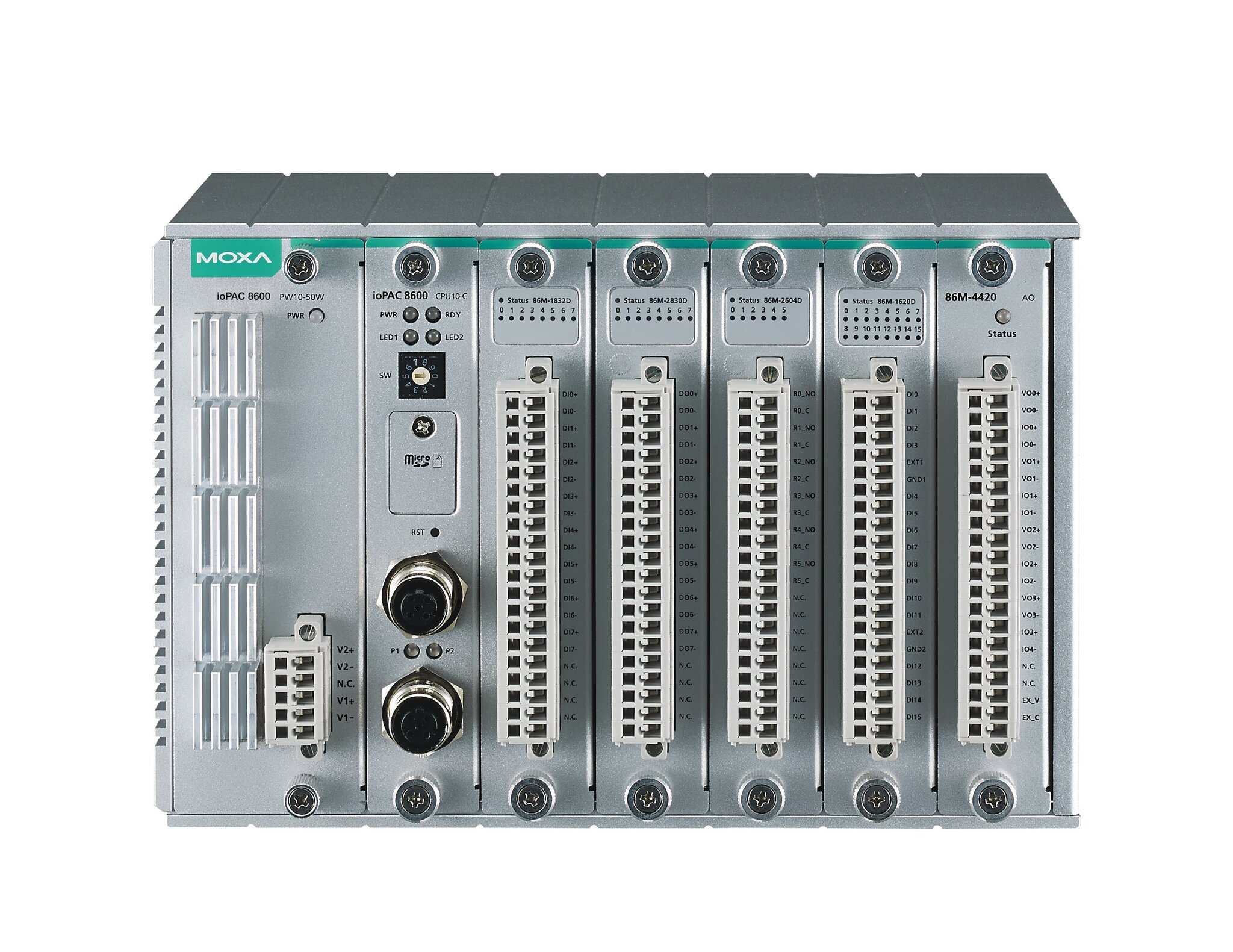

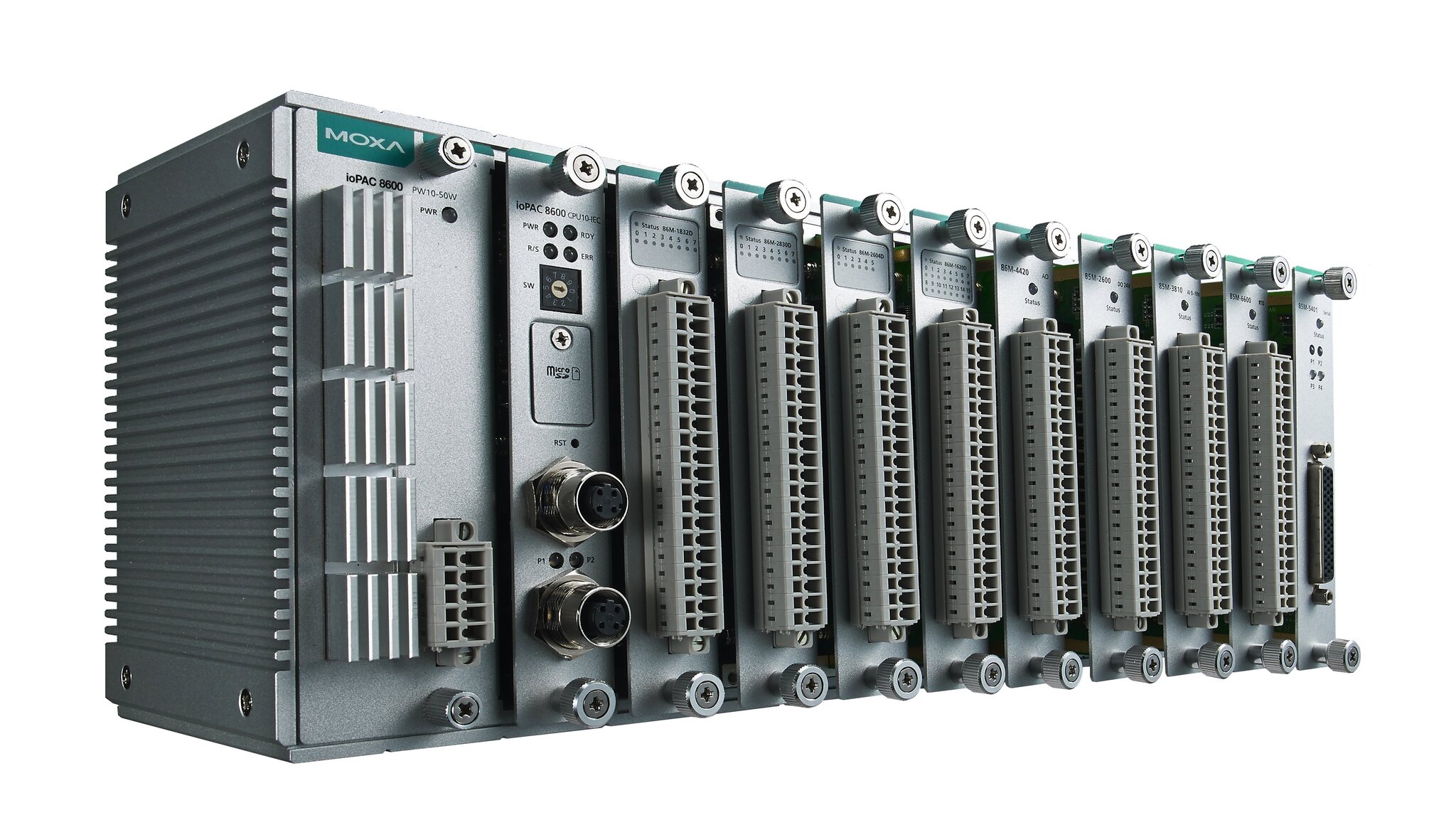

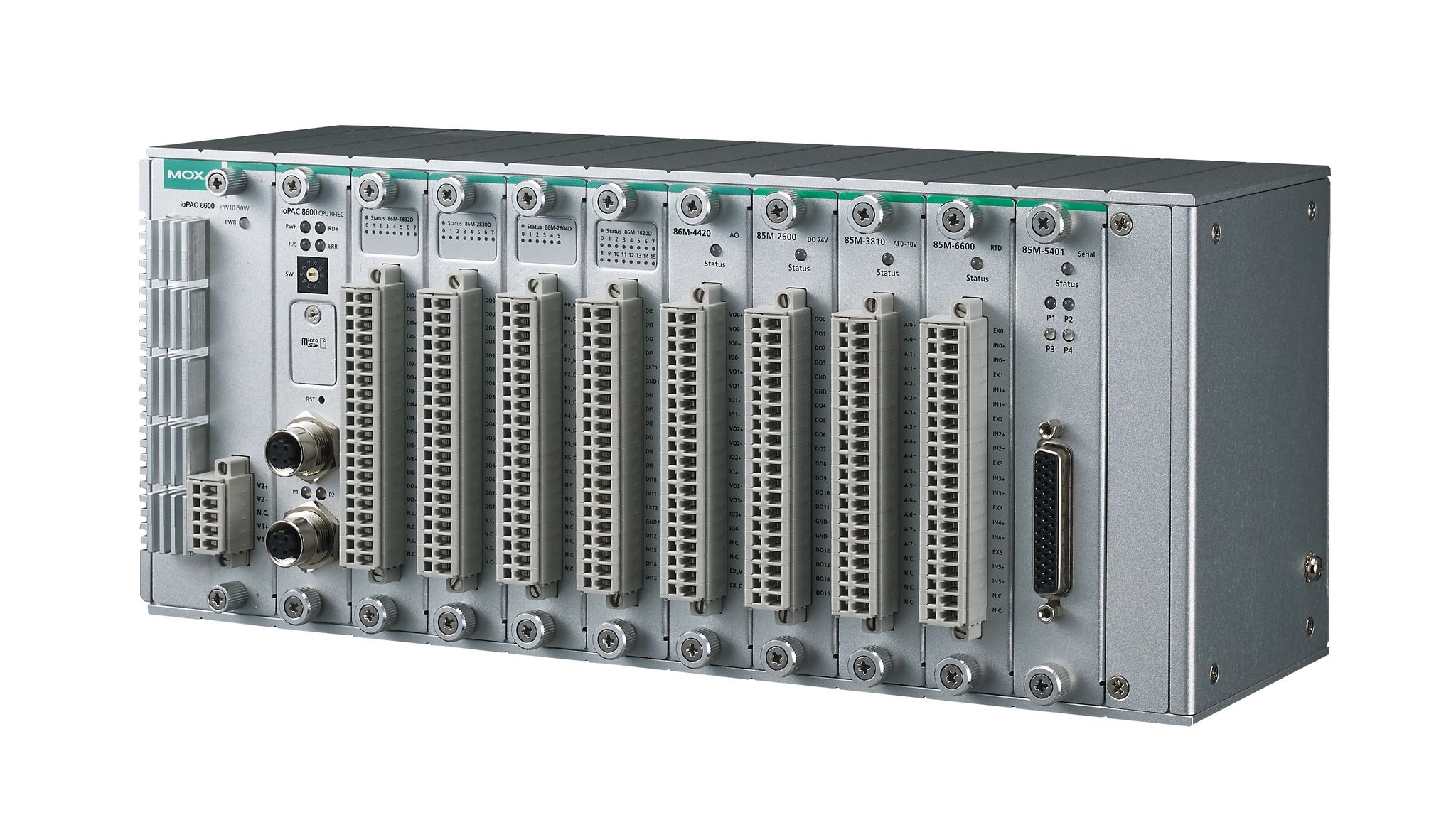

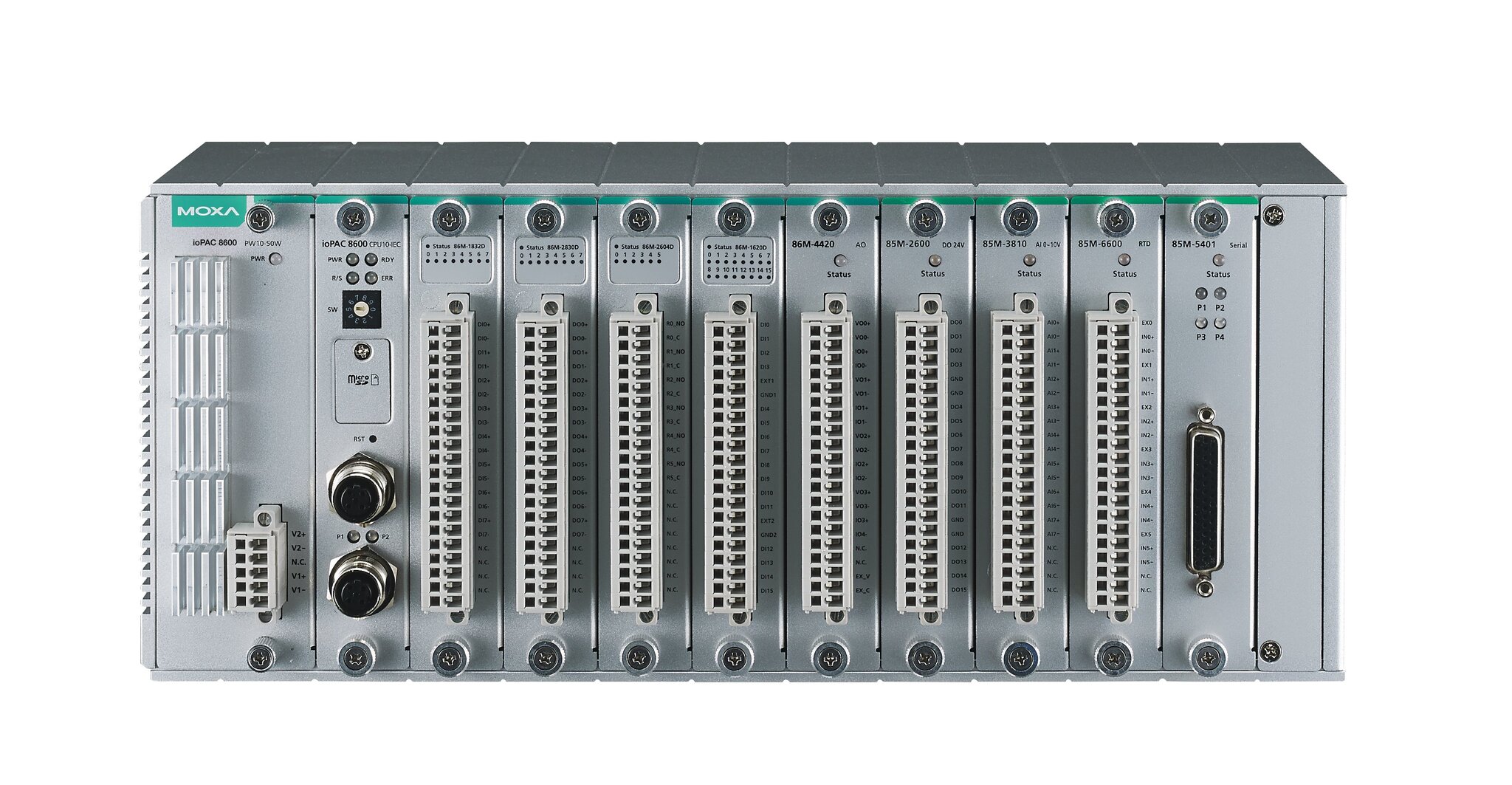

ioPAC 8600-CPU30-RJ45-IEC-T

Спецификация

Файлы

Документация

• 📄 Руководство пользователя ioPAC 8600
• 📄 Краткое руководство пользователя ioPAC 8600
• 📄 Спецификация ioPAC 8600

Модификации серии IOPAC 8600

•

  ioPAC 8600-CPU30-M12-IEC-T

  Модульный контроллер RTU ioPAC 8600, процессорный модуль 1 ГГц CPU, с разъемами M12, программирование МЭК 61131-3, -40...+75С

  Нет отличий по отображаемым характеристикам
•

  ioPAC 8600-CPU30-RJ45-C-T

  Модульный контроллер RTU ioPAC 8600, процессорный модуль 1 ГГц CPU, с разъемами RJ45, программирование C/С++, -40...+75С

  Отличия от основной модели

  Способ конфигурирования

  IEC 61131-3→C/C++

•

  ioPAC 8600-CPU30-M12-C-T

  Модульный контроллер RTU ioPAC 8600, процессорный модуль 1 ГГц CPU, с разъемами M12, программирование C/С++, -40...+75С

  Отличия от основной модели

  Способ конфигурирования

  IEC 61131-3→C/C++

•

  ioPAC 8600-PW10-15W-T

  Модульный контроллер RTU ioPAC 8600, блок питания с резервным входом, 24-110V, 15Вт, -40...+75С

  Отличия от основной модели

  Монтаж

  —→Встраиваемый

  Установленный процессор

  ARM Cortex A8→—

  Тактовая частота

  1 ГГц→—

  DC входное напряжение

  —→24...110 В

  Предустановленная память

  0.5 ГБ→—

  Слоты MicroSD

  1→—

  DC Резервное питание

  —→24...110 В

  Предустановленная ОС

  Linux OS→—

  Резервный вход питания

  —→Да

  Способ конфигурирования

  IEC 61131-3→—

  Портов 10/100 Mb Ethernet

  2→—

  Промышленные протоколы

  Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master→—

  Электромагнитные помехи (EMI)

  —→EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class A

  Стандарты ЭМС

  —→EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

  Взрывобезопасность

  —→ATEX Zone 2 Group II, UL/cUL Class I Division 2

  Стандарт по свободному падению

  —→МЭК 60068-2-32

  Стандарты по ЖД

  —→EN 50121-4, EN 50155, EN 50121-3-2

  Стандарты безопасности

  —→UL 508

  Стандарты по вибрации и ударам

  —→МЭК 60068-2-6, МЭК 60068-2-27

•

  ioPAC 8600-PW10-30W-T

  Модульный контроллер RTU ioPAC 8600, блок питания с резервным входом, 24-110V, 30Вт, -40...+75С

  Отличия от основной модели

  Внешний вид и материал

  —→Алюминий

  Установленный процессор

  ARM Cortex A8→—

  Монтаж

  —→В стойку 19", На стену, На DIN-рейку

  Тактовая частота

  1 ГГц→—

  Предустановленная память

  0.5 ГБ→—

  DC входное напряжение

  —→24...110 В

  Слоты MicroSD

  1→—

  Предустановленная ОС

  Linux OS→—

  DC Резервное питание

  —→24...110 В

  Способ конфигурирования

  IEC 61131-3→—

  Портов 10/100 Mb Ethernet

  2→—

  Резервный вход питания

  —→Да

  Промышленные протоколы

  Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master→—

  Электромагнитные помехи (EMI)

  —→EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class A

  Стандарты ЭМС

  —→EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

  Взрывобезопасность

  —→ATEX Zone 2 Group II, UL/cUL Class I Division 2

  Стандарт по свободному падению

  —→МЭК 60068-2-32

  Стандарты по ЖД

  —→EN 50121-4, EN 50155, EN 50121-3-2

  Стандарты безопасности

  —→UL 508

  Стандарты по вибрации и ударам

  —→МЭК 60068-2-6, МЭК 60068-2-27

•

  ioPAC 8600-BM005-T

  Модульный контроллер RTU ioPAC 8600, объединительная плата на 5 слотов под модули ввода/вывода, -40...+75С

  Отличия от основной модели

  Внешний вид и материал

  —→Алюминий

  Установленный процессор

  ARM Cortex A8→—

  Монтаж

  —→В стойку 19", На стену, На DIN-рейку

  Тактовая частота

  1 ГГц→—

  Общее число слотов

  —→5

  Предустановленная память

  0.5 ГБ→—

  Слоты MicroSD

  1→—

  Совместимые модули

  —→85M серия, 86M серия

  Предустановленная ОС

  Linux OS→—

  Ширина

  —→206

  Глубина

  —→100

  Способ конфигурирования

  IEC 61131-3→—

  Высота

  —→134

  Портов 10/100 Mb Ethernet

  2→—

  Промышленные протоколы

  Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master→—

  Электромагнитные помехи (EMI)

  —→EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class A

  Стандарты ЭМС

  —→EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

  Взрывобезопасность

  —→ATEX Zone 2 Group II, UL/cUL Class I Division 2

  Стандарт по свободному падению

  —→МЭК 60068-2-32

  Стандарты по ЖД

  —→EN 50121-4, EN 50155, EN 50121-3-2

  Стандарты безопасности

  —→UL 508

  Стандарты по вибрации и ударам

  —→МЭК 60068-2-6, МЭК 60068-2-27

•

  ioPAC 8600-BM009-T

  Модульный контроллер RTU ioPAC 8600, объединительная плата на 9 слотов под модули ввода/вывода, -40...+75С

  Отличия от основной модели

  Внешний вид и материал

  —→Алюминий

  Установленный процессор

  ARM Cortex A8→—

  Монтаж

  —→В стойку 19", На стену, На DIN-рейку

  Тактовая частота

  1 ГГц→—

  Общее число слотов

  —→9

  Предустановленная память

  0.5 ГБ→—

  Слоты MicroSD

  1→—

  Совместимые модули

  —→85M серия, 86M серия

  Предустановленная ОС

  Linux OS→—

  Ширина

  —→325

  Глубина

  —→100

  Способ конфигурирования

  IEC 61131-3→—

  Высота

  —→134

  Портов 10/100 Mb Ethernet

  2→—

  Промышленные протоколы

  Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master→—

  Электромагнитные помехи (EMI)

  —→EN 55022, EN 61000-3-2, EN 61000-3-3, FCC Part 15 Subpart B Class A

  Стандарты ЭМС

  —→EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

  Взрывобезопасность

  —→ATEX Zone 2 Group II, UL/cUL Class I Division 2

  Стандарт по свободному падению

  —→МЭК 60068-2-32

  Стандарты по ЖД

  —→EN 50121-4, EN 50155, EN 50121-3-2

  Стандарты безопасности

  —→UL 508

  Стандарты по вибрации и ударам

  —→МЭК 60068-2-6, МЭК 60068-2-27
