ioLogik E1214-T

Бренд:: MOXA
Артикул:: 66199700

Модуль дискретного ввода/вывода, 6DI/6 реле, 2 порта Ethernet, -40...75C

Цена: 552.01 $ 46 083.95 ₽
с НДС 22%

Спецификация

Реализация корпуса

Внешний вид и материал: Пластик
Монтаж: На стену, На DIN-рейку

Цифровой ввод

Количество каналов DI: 6
Тип дискретного входа: Сухой контакт, Мокрый контакт
Уровень логического "0": 0~3 В
Уровень логической "1": 10~30 В
Изоляция DI: 3000 В
Разрядность счетчика: 16 Бит
Максимальная частота: 0.25 кГц
Параметры счетчика: 250 Гц, 16 бит

Цифровой вывод

Количество каналов DO: 6
Тип (транзистора, реле): Электромеханическое реле
Нормально разомкнутое реле: 6
Максимальный коммутируемый ток для реле с контактами (А): 5А при 250В AC, 5А при 30В DC, 5А при 110В AC

Слоты расширения

Тип модуля: Дискретный ввод-вывод

Протоколы связи

Промышленные протоколы: EtherNet/IP adapter, Modbus TCP server

Электропитание

DC входное напряжение: 12...36 В

Размеры

Ширина: 27.8 мм
Глубина: 84 мм
Высота: 124 мм

Требования к условиям использования

Рабочая температура: -40...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, FCC Part 15, EN 61000-3-2, EN 61000-3-3
Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по суровым условиям: Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC
Стандарты безопасности: UL 508
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Программное обеспечение

Мониторинг параметров REST API

Модификации серии IOLOGIK E1200

ioLogik E1214
На складе
Модуль дискретного ввода/вывода, 6DI/6 реле, 2 порта Ethernet
Отличия от основной модели
Рабочая температура
-40...75 °C-10...60 °C
ioLogik E1210
На складе
Модуль дискретного ввода, 16DI, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Количество каналов DI
616
Количество каналов DO
6—
Тип модуля
Дискретный ввод-выводДискретный вывод
Тип (транзистора, реле)
Электромеханическое реле—
Нормально разомкнутое реле
6—
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
Рабочая температура
-40...75 °C-10...60 °C
Электромагнитные помехи (EMI)
EN 55022, FCC Part 15FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4, EN 55032
Стандарты по суровым условиям
Class I Div.2 Groups A, B, C, DUL/cUL Class I Division 2 Groups A/B/C/D

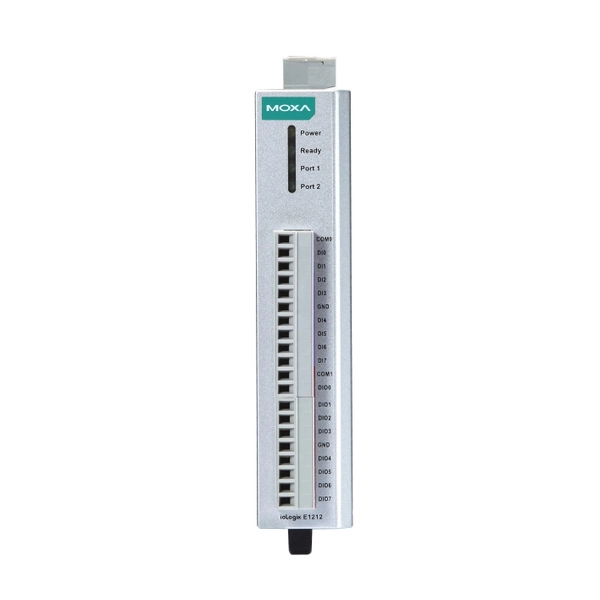

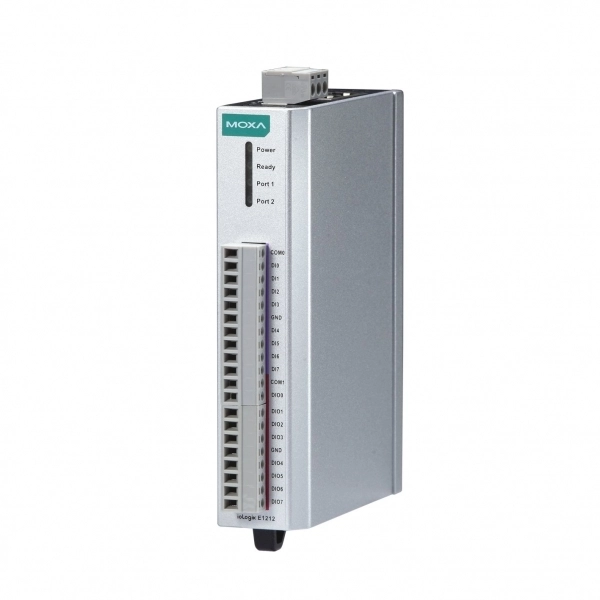

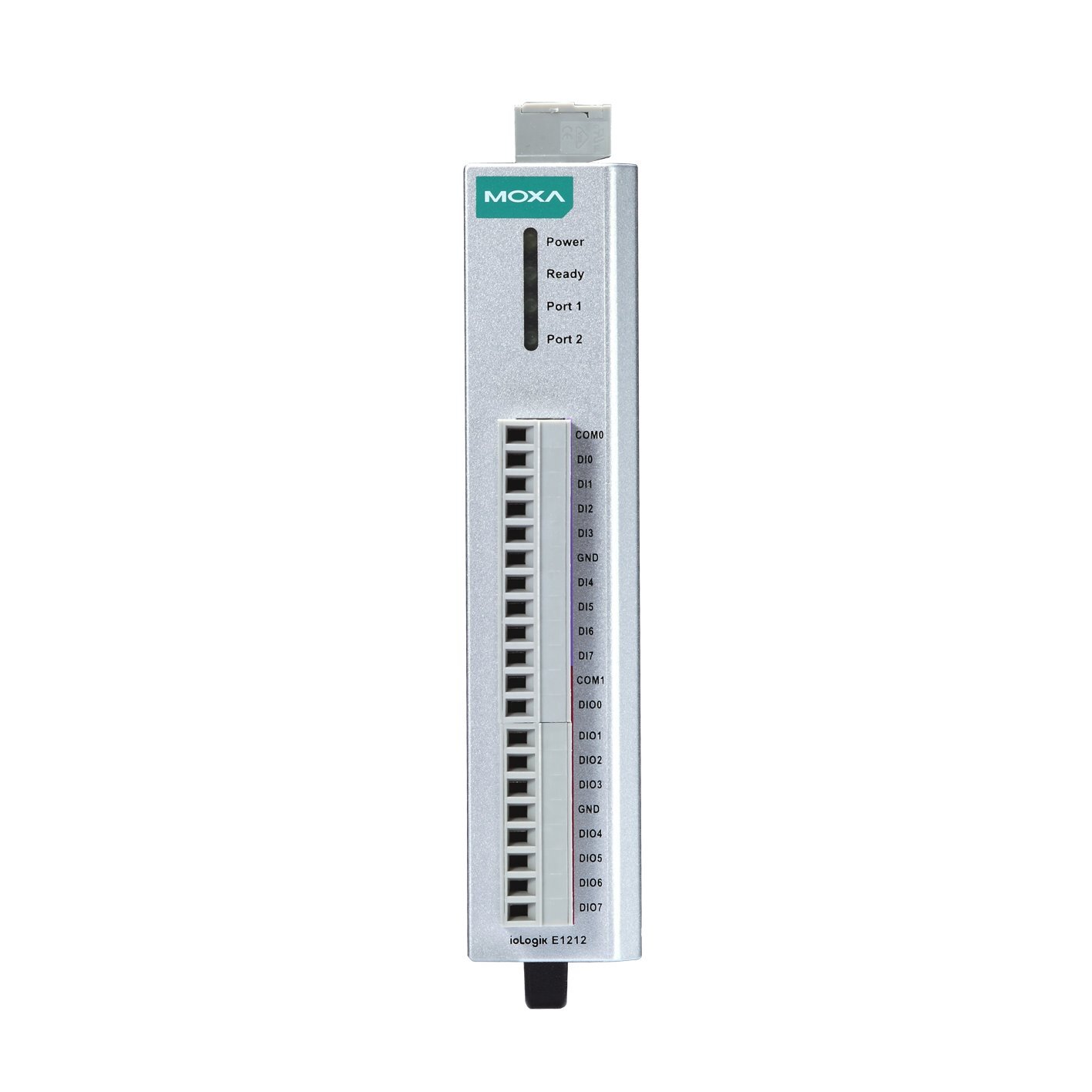

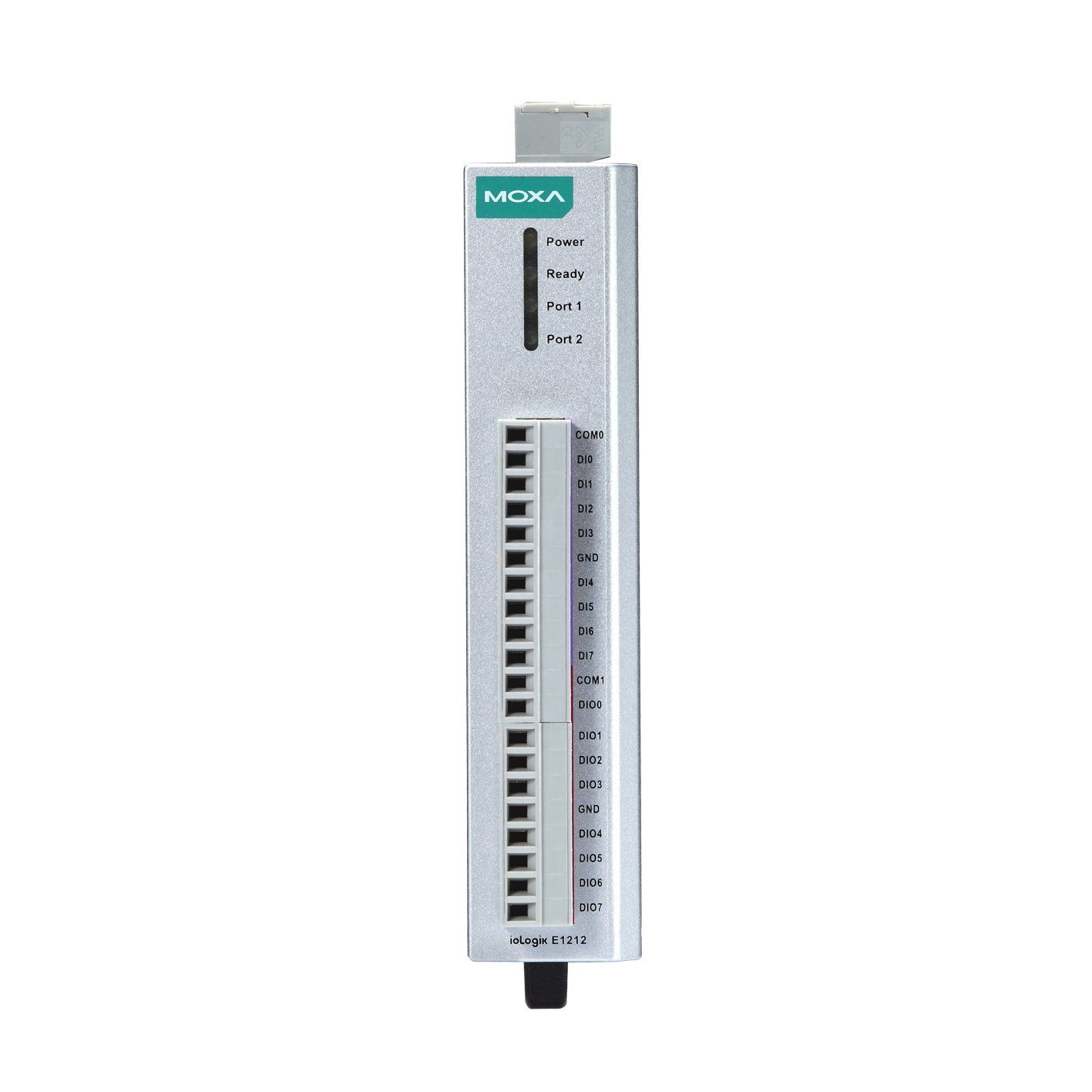

ioLogik E1212
На складе
Модуль дискретного ввода/вывода, 8DI/8DIO, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Количество каналов DI
68
Количество каналов DO
68
Приемник/источник
—Приемник (NPN)
Тип (транзистора, реле)
Электромеханическое реле—
Максимальный ток на выходе
—200 мА
Нормально разомкнутое реле
6—
Каналов вывода частоты
—8
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
Диапазон выходных частот
—0~500 Гц
Рабочая температура
-40...75 °C-10...60 °C
ioLogik E1242
На складе
Модуль аналогового ввода-вывода, 4AI, 4DI, 4DIO, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового ввода
—4
Разрядность АЦП
—16 Бит
Диапазон входного сигнала по напряжению
—0...10 В
Диапазон входного сигнала по току
—0...20 мА, 4...20 мА
Частота выборки АЦП
—12 Гц
Дифференциальных каналов
—4
Количество каналов DI
64
Тип (транзистора, реле)
Электромеханическое реле—
Нормально разомкнутое реле
6—
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
Количество каналов DO
64
Приемник/источник
—Приемник (NPN)
Максимальный ток на выходе
—200 мА
Каналов вывода частоты
—4
Диапазон выходных частот
—0~500 Гц
Тип модуля
Дискретный ввод-выводМногофункциональный
Рабочая температура
-40...75 °C-10...60 °C
ioLogik E1241
На складе
Модуль аналогового вывода, 4AO, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового вывода
—4
Количество каналов DI
6—
Разрядность ЦАП
—12 Бит
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Диапазон выходного сигнала по напряжению
—0...10 В
Уровень логического "0"
0~3 В—
Диапазон выходного сигнала по току
—4...20 мА
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Тип модуля
Дискретный ввод-выводАналоговый вывод
Разрядность счетчика
16 Бит—
Максимальная частота
0.25 кГц—
Параметры счетчика
250 Гц, 16 бит—
Количество каналов DO
6—
Тип (транзистора, реле)
Электромеханическое реле—
Нормально разомкнутое реле
6—
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
Рабочая температура
-40...75 °C-10...60 °C
ioLogik E1211
На складе
Модуль дискретного вывода, 16DO, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Количество каналов DI
6—
Количество каналов DO
616
Приемник/источник
—Приемник (NPN)
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Максимальный ток на выходе
—200 мА
Уровень логического "0"
0~3 В—
Каналов вывода частоты
—16
Уровень логической "1"
10~30 В—
Диапазон выходных частот
—0~500 Гц
Изоляция DI
3000 В—
Разрядность счетчика
16 Бит—
Тип модуля
Дискретный ввод-выводДискретный вывод
Максимальная частота
0.25 кГц—
Параметры счетчика
250 Гц, 16 бит—
Тип (транзистора, реле)
Электромеханическое реле—
Нормально разомкнутое реле
6—
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
Рабочая температура
-40...75 °C-10...60 °C
ioLogik E1240
На складе
Модуль аналогового ввода, 8AI, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового ввода
—8
Количество каналов DI
6—
Разрядность АЦП
—16 Бит
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Диапазон входного сигнала по напряжению
—0...10 В
Уровень логического "0"
0~3 В—
Диапазон входного сигнала по току
—0...20 мА, 4...20 мА
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Частота выборки АЦП
—12 Гц
Дифференциальных каналов
—8
Разрядность счетчика
16 Бит—
Максимальная частота
0.25 кГц—
Тип модуля
Дискретный ввод-выводАналоговый ввод
Параметры счетчика
250 Гц, 16 бит—
Количество каналов DO
6—
Тип (транзистора, реле)
Электромеханическое реле—
Нормально разомкнутое реле
6—
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
Рабочая температура
-40...75 °C-10...60 °C
ioLogik E1242-T
Модуль аналогового ввода-вывода, 4AI, 4DI, 4DIO, интерфейс Ethernet (Modbus/TCP), входное напряжение 24В DC, -40...+75 C
Отличия от основной модели
Каналов аналогового ввода
—4
Разрядность АЦП
—16 Бит
Диапазон входного сигнала по напряжению
—0...10 В
Диапазон входного сигнала по току
—0...20 мА, 4...20 мА
Частота выборки АЦП
—12 Гц
Дифференциальных каналов
—4
Количество каналов DI
64
Тип (транзистора, реле)
Электромеханическое реле—
Нормально разомкнутое реле
6—
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
Количество каналов DO
64
Приемник/источник
—Приемник (NPN)
Максимальный ток на выходе
—200 мА
Каналов вывода частоты
—4
Диапазон выходных частот
—0~500 Гц
Тип модуля
Дискретный ввод-выводМногофункциональный
ioLogik E1211-T
Модуль дискретного вывода, 16DO, интерфейс Ethernet (Modbus/TCP), -40...+75 C
Отличия от основной модели
Количество каналов DI
6—
Количество каналов DO
616
Приемник/источник
—Приемник (NPN)
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Максимальный ток на выходе
—200 мА
Уровень логического "0"
0~3 В—
Каналов вывода частоты
—16
Уровень логической "1"
10~30 В—
Диапазон выходных частот
—0~500 Гц
Изоляция DI
3000 В—
Разрядность счетчика
16 Бит—
Тип модуля
Дискретный ввод-выводДискретный вывод
Максимальная частота
0.25 кГц—
Параметры счетчика
250 Гц, 16 бит—
Тип (транзистора, реле)
Электромеханическое реле—
Нормально разомкнутое реле
6—
Максимальный коммутируемый ток для реле с контактами (А)
5А при 250В AC, 5А при 30В DC, 5А при 110В AC—
