На складе Модификации на складе

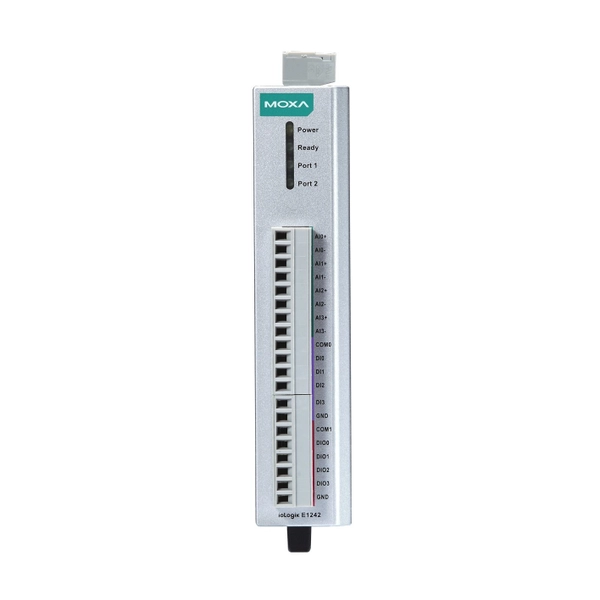

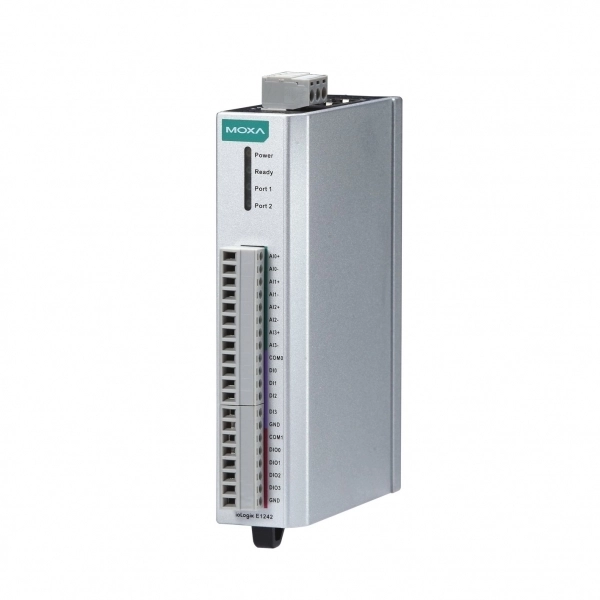

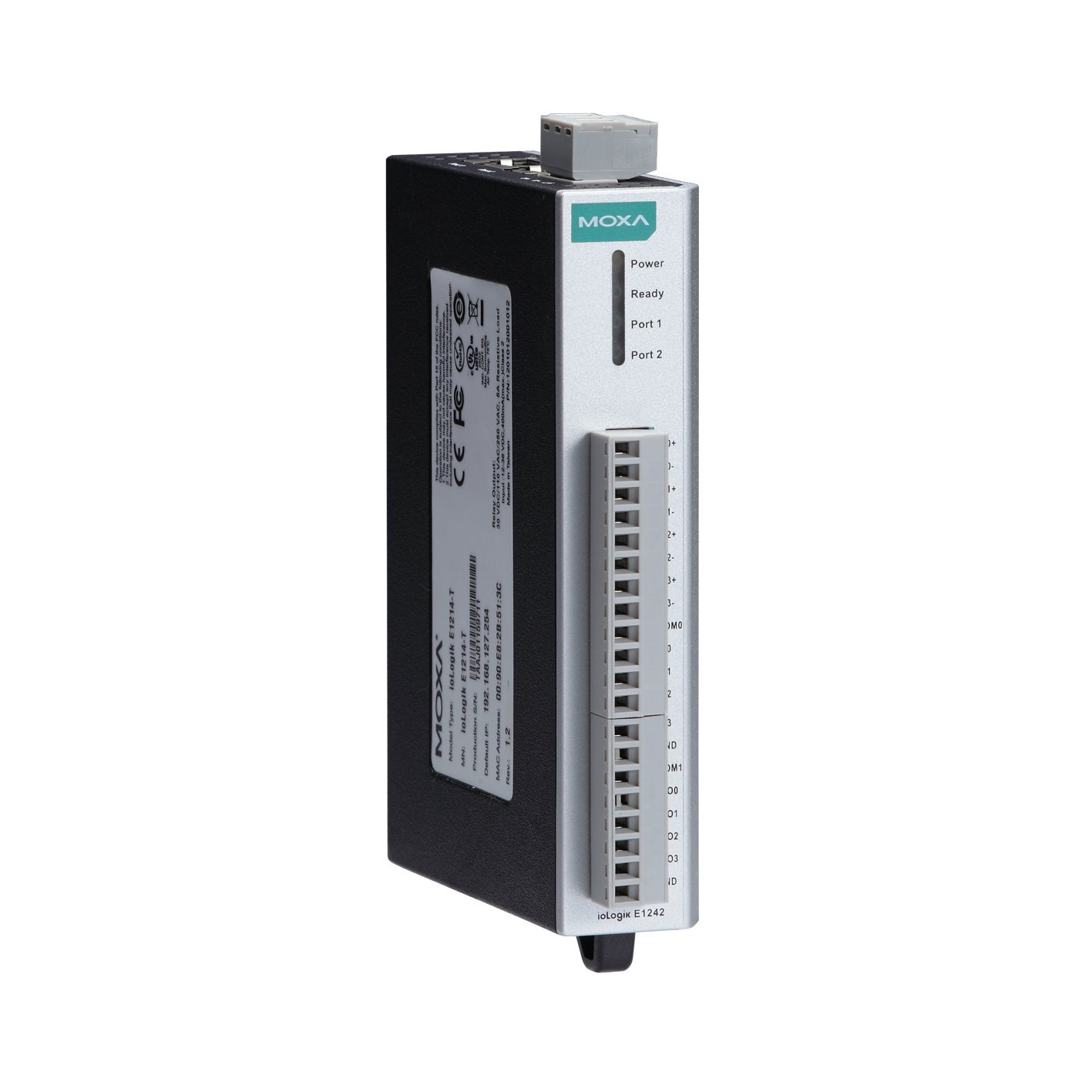

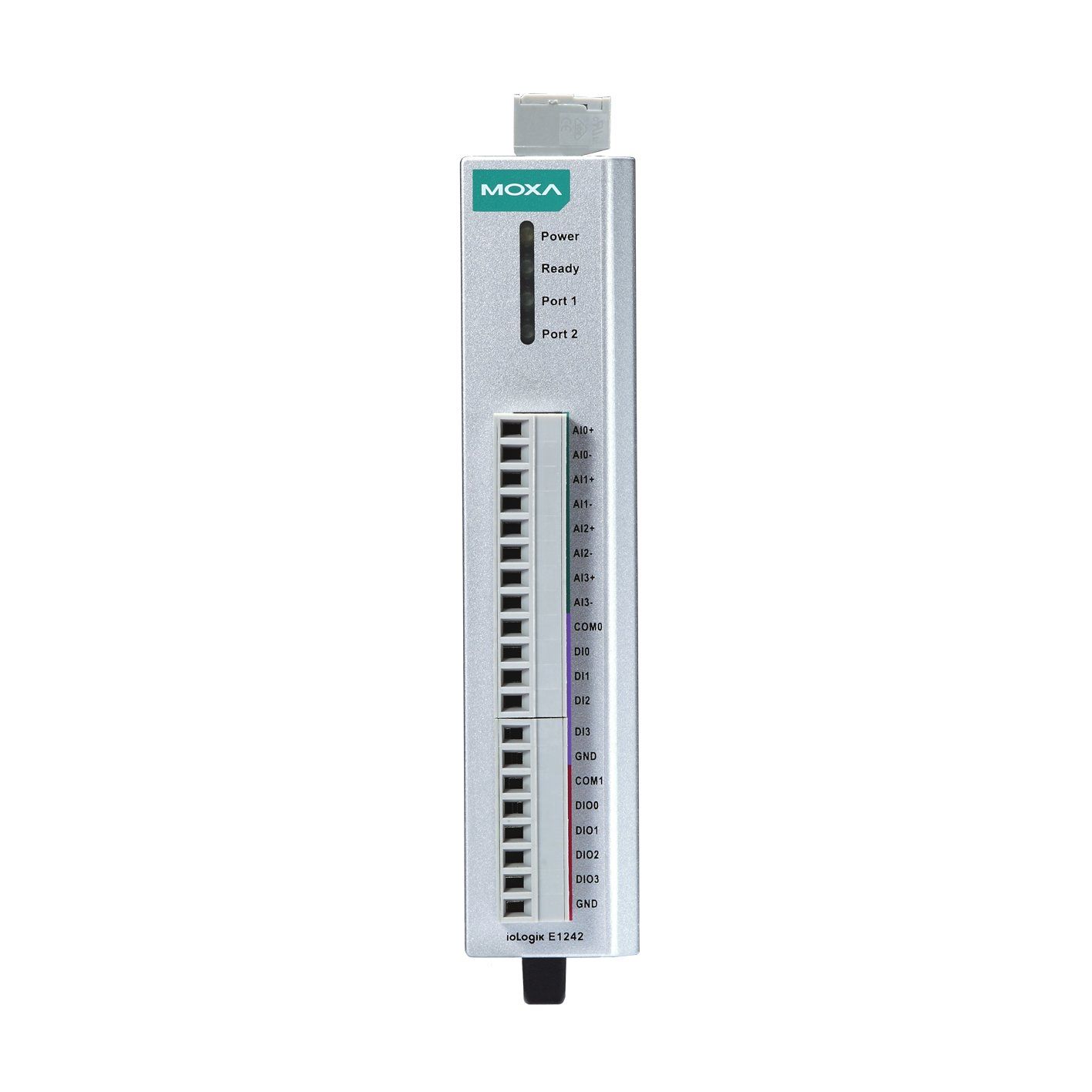

ioLogik E1242

Бренд:: MOXA
Артикул:: 05534500

Модуль аналогового ввода-вывода, 4AI, 4DI, 4DIO, интерфейс Ethernet (Modbus/TCP)

Цена: 575.84 $ 48 564.21 ₽
с НДС 22%
Склад: 4 шт.

Спецификация

Реализация корпуса

Внешний вид и материал: Пластик
Монтаж: На стену, На DIN-рейку

Аналоговый ввод

Каналов аналогового ввода: 4
Разрядность АЦП: 16 Бит
Диапазон входного сигнала по напряжению: 0...10 В
Диапазон входного сигнала по току: 0...20 мА, 4...20 мА
Частота выборки АЦП: 12 Гц
Дифференциальных каналов: 4

Цифровой ввод

Количество каналов DI: 4
Тип дискретного входа: Сухой контакт, Мокрый контакт
Уровень логического "0": 0~3 В
Уровень логической "1": 10~30 В
Изоляция DI: 3000 В
Разрядность счетчика: 16 Бит
Максимальная частота: 0.25 кГц
Параметры счетчика: 250 Гц, 16 бит

Цифровой вывод

Количество каналов DO: 4
Приемник/источник: Приемник (NPN)
Максимальный ток на выходе: 200 мА
Каналов вывода частоты: 4
Диапазон выходных частот: 0~500 Гц

Слоты расширения

Тип модуля: Многофункциональный

Протоколы связи

Промышленные протоколы: EtherNet/IP adapter, Modbus TCP server

Электропитание

DC входное напряжение: 12...36 В

Размеры

Ширина: 27.8 мм
Глубина: 84 мм
Высота: 124 мм

Требования к условиям использования

Рабочая температура: -10...60 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, FCC Part 15, EN 61000-3-2, EN 61000-3-3
Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по суровым условиям: Class I Div.2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC
Стандарты безопасности: UL 508
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Программное обеспечение

Мониторинг параметров REST API

Модификации серии IOLOGIK E1200

ioLogik E1212
На складе
Модуль дискретного ввода/вывода, 8DI/8DIO, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового ввода
4—
Количество каналов DI
48
Разрядность АЦП
16 Бит—
Диапазон входного сигнала по напряжению
0...10 В—
Диапазон входного сигнала по току
0...20 мА, 4...20 мА—
Частота выборки АЦП
12 Гц—
Дифференциальных каналов
4—
Количество каналов DO
48
Каналов вывода частоты
48
Тип модуля
МногофункциональныйДискретный ввод-вывод
ioLogik E1210
На складе
Модуль дискретного ввода, 16DI, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового ввода
4—
Количество каналов DI
416
Разрядность АЦП
16 Бит—
Диапазон входного сигнала по напряжению
0...10 В—
Диапазон входного сигнала по току
0...20 мА, 4...20 мА—
Частота выборки АЦП
12 Гц—
Дифференциальных каналов
4—
Тип модуля
МногофункциональныйДискретный вывод
Количество каналов DO
4—
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
Каналов вывода частоты
4—
Электромагнитные помехи (EMI)
EN 55022, FCC Part 15FCC Part 15 Subpart B Class A, CISPR 32
Диапазон выходных частот
0~500 Гц—
Стандарты ЭМС
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4, EN 55032
Стандарты по суровым условиям
Class I Div.2 Groups A, B, C, DUL/cUL Class I Division 2 Groups A/B/C/D
ioLogik E1240
На складе
Модуль аналогового ввода, 8AI, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового ввода
48
Дифференциальных каналов
48
Количество каналов DI
4—
Тип модуля
МногофункциональныйАналоговый ввод
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Уровень логического "0"
0~3 В—
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Разрядность счетчика
16 Бит—
Максимальная частота
0.25 кГц—
Параметры счетчика
250 Гц, 16 бит—
Количество каналов DO
4—
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
Каналов вывода частоты
4—
Диапазон выходных частот
0~500 Гц—
ioLogik E1214
На складе
Модуль дискретного ввода/вывода, 6DI/6 реле, 2 порта Ethernet
Отличия от основной модели
Каналов аналогового ввода
4—
Количество каналов DI
46
Разрядность АЦП
16 Бит—
Диапазон входного сигнала по напряжению
0...10 В—
Диапазон входного сигнала по току
0...20 мА, 4...20 мА—
Частота выборки АЦП
12 Гц—
Дифференциальных каналов
4—
Количество каналов DO
46
Тип (транзистора, реле)
—Электромеханическое реле
Нормально разомкнутое реле
—6
Максимальный коммутируемый ток для реле с контактами (А)
—5А при 250В AC, 5А при 30В DC, 5А при 110В AC
Тип модуля
МногофункциональныйДискретный ввод-вывод
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
Каналов вывода частоты
4—
Диапазон выходных частот
0~500 Гц—
ioLogik E1211
На складе
Модуль дискретного вывода, 16DO, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового ввода
4—
Количество каналов DO
416
Разрядность АЦП
16 Бит—
Диапазон входного сигнала по напряжению
0...10 В—
Диапазон входного сигнала по току
0...20 мА, 4...20 мА—
Каналов вывода частоты
416
Частота выборки АЦП
12 Гц—
Дифференциальных каналов
4—
Тип модуля
МногофункциональныйДискретный вывод
Количество каналов DI
4—
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Уровень логического "0"
0~3 В—
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Разрядность счетчика
16 Бит—
Максимальная частота
0.25 кГц—
Параметры счетчика
250 Гц, 16 бит—
ioLogik E1214-T
На складе
Модуль дискретного ввода/вывода, 6DI/6 реле, 2 порта Ethernet, -40...75C
Отличия от основной модели
Каналов аналогового ввода
4—
Количество каналов DI
46
Разрядность АЦП
16 Бит—
Диапазон входного сигнала по напряжению
0...10 В—
Диапазон входного сигнала по току
0...20 мА, 4...20 мА—
Частота выборки АЦП
12 Гц—
Дифференциальных каналов
4—
Количество каналов DO
46
Тип (транзистора, реле)
—Электромеханическое реле
Нормально разомкнутое реле
—6
Максимальный коммутируемый ток для реле с контактами (А)
—5А при 250В AC, 5А при 30В DC, 5А при 110В AC
Тип модуля
МногофункциональныйДискретный ввод-вывод
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
Каналов вывода частоты
4—
Диапазон выходных частот
0~500 Гц—
Рабочая температура
-10...60 °C-40...75 °C
ioLogik E1241
На складе
Модуль аналогового вывода, 4AO, интерфейс Ethernet (Modbus/TCP)
Отличия от основной модели
Каналов аналогового ввода
4—
Каналов аналогового вывода
—4
Разрядность АЦП
16 Бит—
Разрядность ЦАП
—12 Бит
Диапазон входного сигнала по напряжению
0...10 В—
Диапазон выходного сигнала по напряжению
—0...10 В
Диапазон входного сигнала по току
0...20 мА, 4...20 мА—
Диапазон выходного сигнала по току
—4...20 мА
Тип модуля
МногофункциональныйАналоговый вывод
Частота выборки АЦП
12 Гц—
Дифференциальных каналов
4—
Количество каналов DI
4—
Тип дискретного входа
Сухой контакт, Мокрый контакт—
Уровень логического "0"
0~3 В—
Уровень логической "1"
10~30 В—
Изоляция DI
3000 В—
Разрядность счетчика
16 Бит—
Максимальная частота
0.25 кГц—
Параметры счетчика
250 Гц, 16 бит—
Количество каналов DO
4—
Приемник/источник
Приемник (NPN)—
Максимальный ток на выходе
200 мА—
Каналов вывода частоты
4—
Диапазон выходных частот
0~500 Гц—
ioLogik E1242-T
Модуль аналогового ввода-вывода, 4AI, 4DI, 4DIO, интерфейс Ethernet (Modbus/TCP), входное напряжение 24В DC, -40...+75 C
Отличия от основной модели
Рабочая температура
-10...60 °C-40...75 °C
