Сетевые порты |
| Количество Ethernet-разъемов | 28 |
| Количество 10/100 Mb Ethernet | 24 |
| Тип коннектора 10/100 Mb Ethernet | 24xRJ-45 |
| Количество 10/100/1000 Mb Ethernet | 4 |
| Тип коннектора 10/100/1000 Mb Ethernet | 4xКомбо (RJ-45 или SFP) |
Параметры коммутатора |
| Управляемый | Да |
| Уровень коммутатора | Layer 2 |
| Поддерживаемые технологии | Video Always-On (V-ON) |
| Поддерживаемые функции | Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Access Control Lists, MAC ACL, MAC Authentication Bypass, MAB Authentication, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга |
| Таблица MAC адресов | 16000 |
| Буфер пакетов | 1 кБит |
| Макс. кол-во VLAN | 64 |
| Очередей приоритетов на порт | 4 |
| Количество IGMP групп | 256 |
Протоколы связи |
| Промышленные протоколы | EtherNet/IP, PROFINET, Modbus TCP |
| Управление | IEEE 1588 PTP V2 (на программном уровне), DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, IGMPv1/v2/v3, VLAN, QoS |
| Резервирование | STP, RSTP, MSTP, Turbo Ring, Turbo Chain, MRP |
| Безопасность | HTTPS, SSH, RADIUS, TACACS+, SSL |
| Стандарты IEEE | IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX |
Цифровой ввод |
| Количество каналов DI | 1 |
Цифровой вывод |
| Количество каналов DO | 1 |
| Тип (транзистора, реле) | Электромеханическое реле |
| Максимальный коммутируемый ток для реле с контактами (А) | 1А при 24В DC |
Слоты расширения |
| Совместимые модули | SFP-1G, SFP-1FE |
Способы оповещения и настройки |
| Метод настройки | Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig |
Порты |
| Тип коннектора | Консольный порт USB, USB type A |
Электропитание |
| Резервный вход питания | Да |
| DC входное напряжение | 9.6...60 В |
| DC Резервное питание | 9.6...60 В |
Реализация корпуса |
| Внешний вид и материал | Металл |
| Монтаж | На стену, На DIN-рейку |
| IP-защита изделия | IP30 |

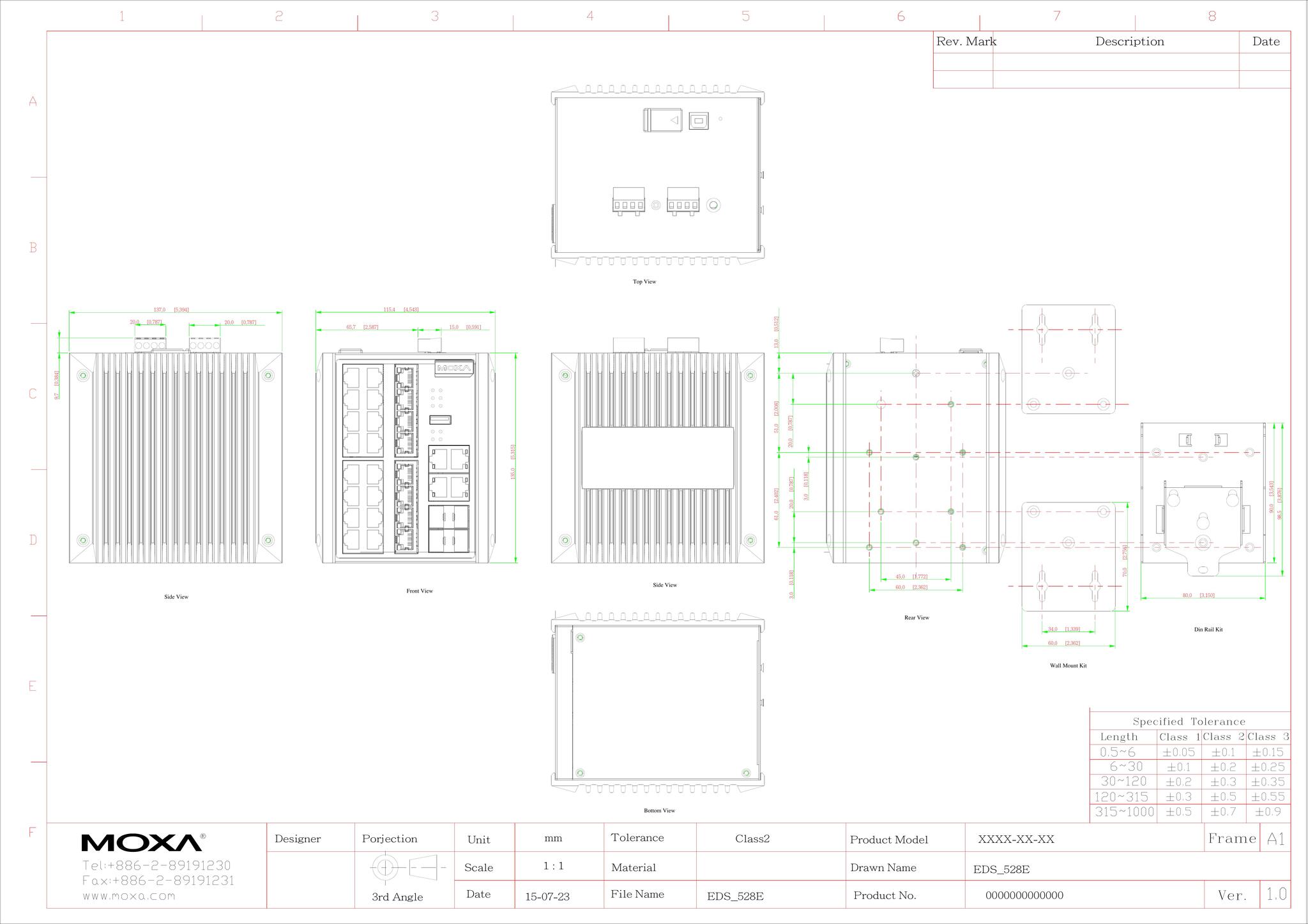

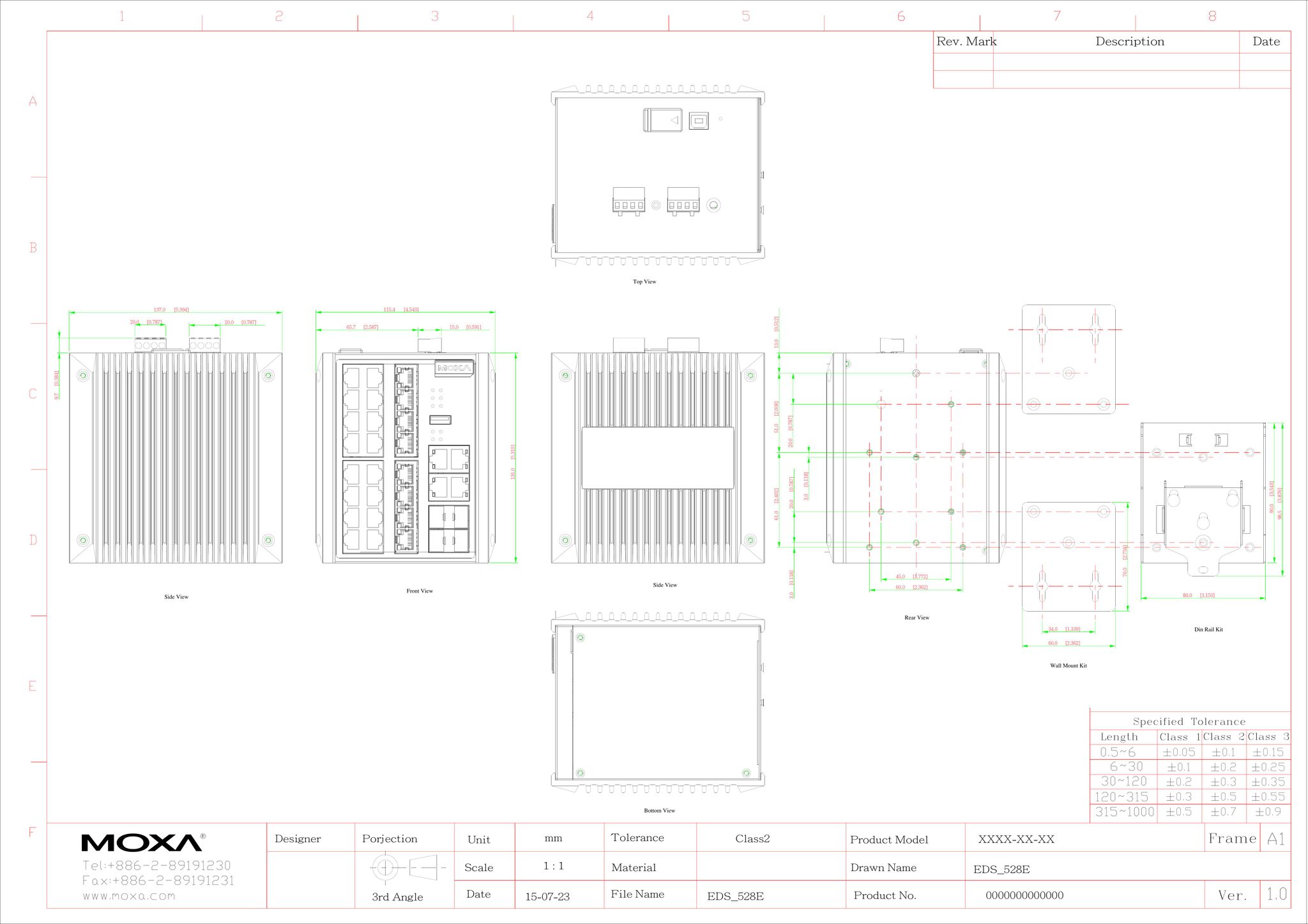

Размеры |
| Ширина | 115.4 мм |
| Глубина | 137 мм |
| Высота | 135 мм |
Требования к условиям использования |
| Рабочая температура | -10...60 °C |
Сертификация и поддерживаемые стандарты |
| Электромагнитные помехи (EMI) | FCC Part 15 Subpart B Class A |
| Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4 |
| Стандарты для электроэнергетики | МЭК 61850-3, IEEE 1613 |
| Стандарты по ЖД | EN 50121-4 |
| Стандарты безопасности | UL 61010-2-201 |
| Стандарт по свободному падению | МЭК 60068-2-32 |
| Стандарты по вибрации и ударам | МЭК 60068-2-6, МЭК 60068-2-27 |
