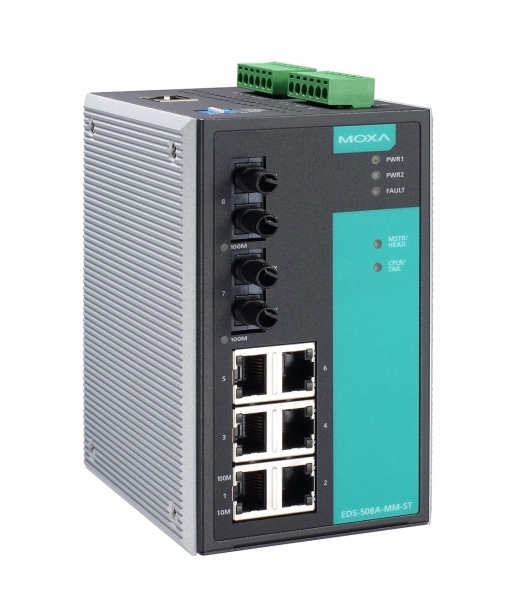

EDS-508A-MM-ST

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 03430800

Промышленный 8-портовый управляемый коммутатор: 6 портов 10/100 BaseTX Ethernet, 2 порта 100BaseFX (многомодовое волокно, разъем ST)

Цена: 1748.22 $ 145 722.88 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 8
Количество 10/100 Mb Ethernet: 8
Тип коннектора 10/100 Mb Ethernet: 2xST, 6xRJ-45

Оптические порты

Количество оптических портов: 2xST
Тип оптического волокна: многомодовое

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга

Протоколы связи

Промышленные протоколы: EtherNet/IP, Modbus TCP
Управление: IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control

Цифровой ввод

Количество каналов DI: 2

Цифровой вывод

Количество каналов DO: 2
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания: Да
DC входное напряжение: 9.6...60 В
DC Резервное питание: 9.6...60 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP30

Размеры

Ширина: 80.2 мм
Глубина: 105 мм
Высота: 135 мм

Требования к условиям использования

Рабочая температура: -10...60 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022 Class A, FCC Part 15 Subpart B Class A
Стандарты ЭМС: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8
Стандарты по суровым условиям: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по применению на море: DNV, GL
Стандарты безопасности: UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

3D модель

3D модель EDS-508A-MM-ST

Чертежи

Чертёж EDS-508A

Модификации серии EDS-508A

EDS-508A-SS-SC
На складе
Промышленный 8-портовый управляемый коммутатор: 6 портов 10/100 BaseTX Ethernet, 2 порта 100BaseFX (одномодовое волокно, разъем SC)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Тип оптического волокна
многомодовоеодномодовое
EDS-508A-MM-SC
На складе
Промышленный 8-портовый управляемый коммутатор: 6 портов 10/100 BaseTX Ethernet, 2 порта 100BaseFX (многомодовое волокно, разъем SC)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Таблица MAC адресов
—8000
Буфер пакетов
—1 кБит
Макс. кол-во VLAN
—64
Очередей приоритетов на порт
—4
Количество IGMP групп
—256
Резервирование
—MSTP, Turbo Ring, Turbo Chain
EDS-508A
На складе
Промышленный 8-портовый управляемый коммутатор 10/100 BaseTX Ethernet
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST, 6xRJ-458xRJ-45
Количество оптических портов
2xST—
Тип оптического волокна
многомодовое—
Таблица MAC адресов
—8000
Буфер пакетов
—1 кБит
Макс. кол-во VLAN
—64
Очередей приоритетов на порт
—4
Количество IGMP групп
—256
Управление
—VLAN
Резервирование
—STP, RSTP, MSTP, Turbo Ring, Turbo Chain
Электромагнитные помехи (EMI)
EN 55022 Class ACISPR 32
Стандарты ЭМС
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
EDS-508A-T
На складе
Промышленный 8-портовый управляемый коммутатор 10/100 BaseTX Ethernet, -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST, 6xRJ-458xRJ-45
Количество оптических портов
2xST—
Тип оптического волокна
многомодовое—
Таблица MAC адресов
—8000
Буфер пакетов
—1 кБит
Макс. кол-во VLAN
—64
Очередей приоритетов на порт
—4
Количество IGMP групп
—256
Управление
—VLAN
Резервирование
—STP, RSTP, MSTP, Turbo Ring, Turbo Chain
Рабочая температура
-10...60 °C-40...75 °C
Электромагнитные помехи (EMI)
EN 55022 Class ACISPR 32
Стандарты ЭМС
EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
EDS-508A-SS-SC-T
Промышленный 8-портовый управляемый коммутатор: 6 портов 10/100 BaseTX Ethernet, 2 порта 100BaseFX (одномодовое волокно, разъем SC), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Тип оптического волокна
многомодовоеодномодовое
Рабочая температура
-10...60 °C-40...75 °C
EDS-508A-SS-SC-80
Промышленный 8-портовый управляемый коммутатор: 6 портов 10/100 BaseTX Ethernet, 2 порта 100BaseFX (одномодовое волокно, разъем SC), дальность передачи данных 80 км
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Тип оптического волокна
многомодовоеодномодовое
DC входное напряжение
9.6...60 В12...45 В
DC Резервное питание
9.6...60 В12...45 В
EDS-508A-SS-SC-80-T
Промышленный 8-портовый управляемый коммутатор: 6 портов 10/100 BaseTX Ethernet, 2 порта 100BaseFX (одномодовое волокно, разъем SC), дальность передачи данных 80 км, -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Тип оптического волокна
многомодовоеодномодовое
DC входное напряжение
9.6...60 В12...45 В
DC Резервное питание
9.6...60 В12...45 В
Рабочая температура
-10...60 °C-40...75 °C
EDS-508A-MM-SC-T
Промышленный 8-портовый управляемый коммутатор: 6 портов 10/100 BaseTX Ethernet, 2 порта 100BaseFX (многомодовое волокно, разъем SC), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Таблица MAC адресов
—8000
Буфер пакетов
—1 кБит
Макс. кол-во VLAN
—64
Очередей приоритетов на порт
—4
Количество IGMP групп
—256
Резервирование
—MSTP, Turbo Ring, Turbo Chain
Рабочая температура
-10...60 °C-40...75 °C
