Модификации на складе

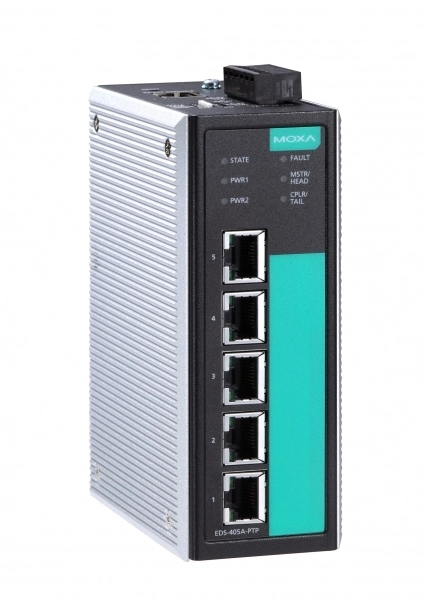

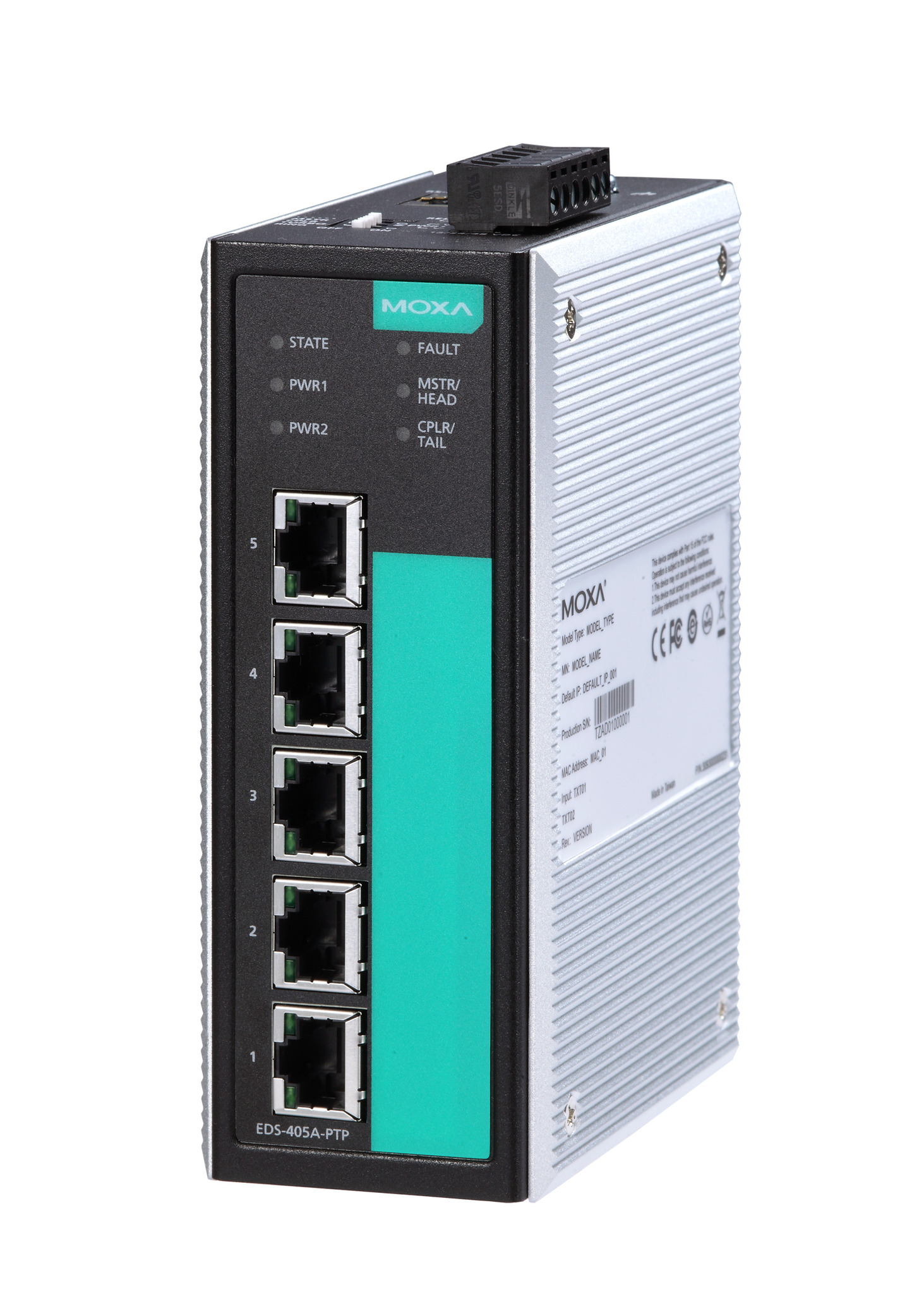

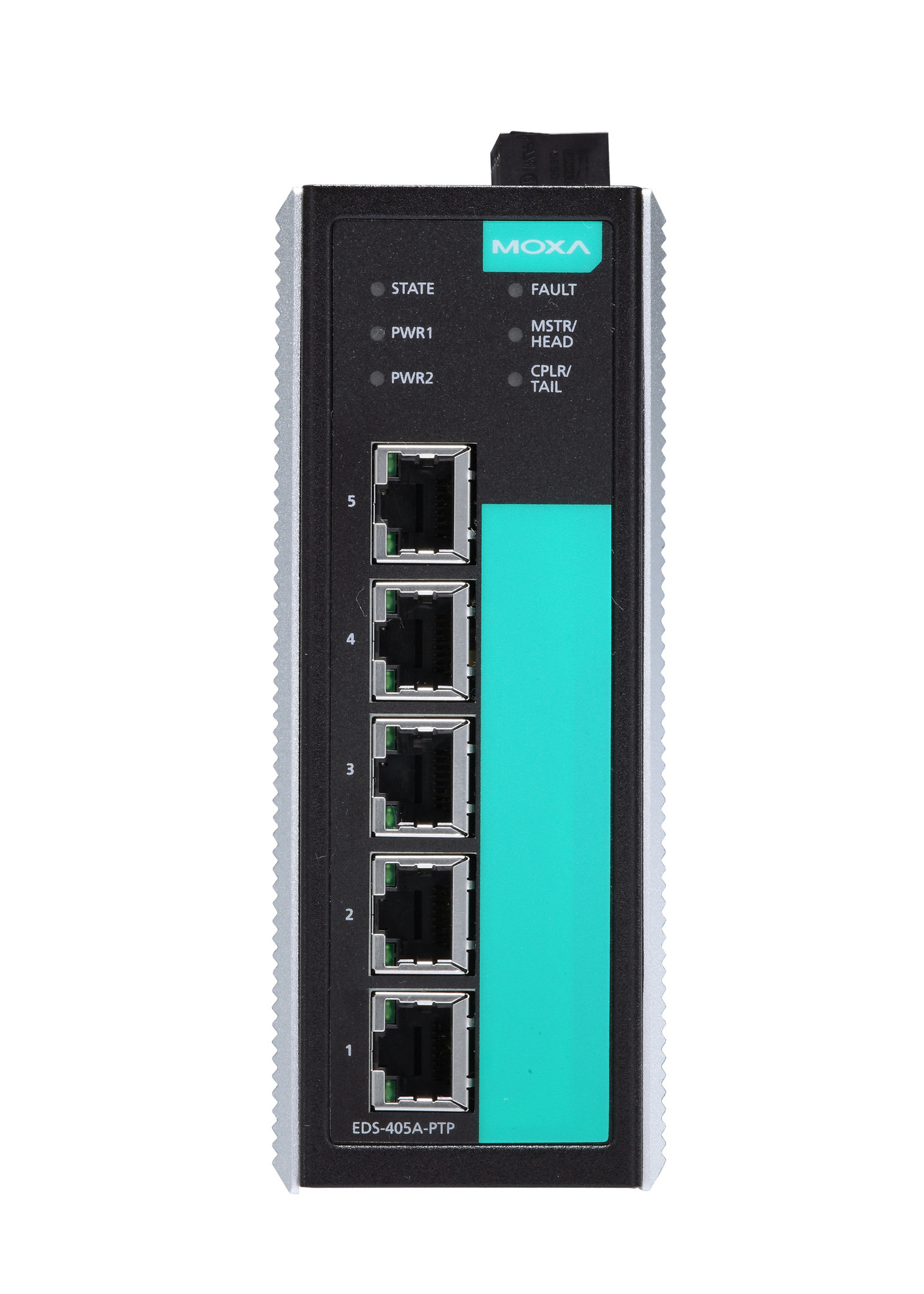

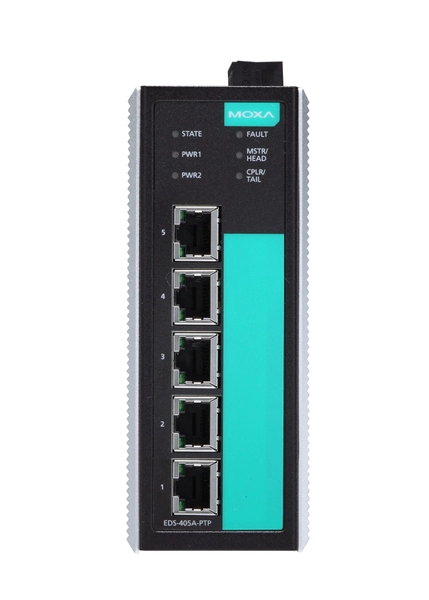

EDS-405A-PTP-T

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 66405700

Промышленный 5-портовый управляемый коммутатор 10/100BaseT(X), поддержка протокола IEEE 1588 PTPv2 на аппаратном уровне, -40...+75С

Цена: 1913.57 $ 159 505.63 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 5
Количество 10/100 Mb Ethernet: 5
Тип коннектора 10/100 Mb Ethernet: 5xRJ-45

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Часы реального времени, Подключение к системе управления и мониторинга
Таблица MAC адресов: 8000
Буфер пакетов: 1 кБит
Макс. кол-во VLAN: 64
Очередей приоритетов на порт: 4
Количество IGMP групп: 256

Протоколы связи

Промышленные протоколы: EtherNet/IP, Modbus TCP
Управление: IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN, IEEE 1588 PTP V2 (на аппаратном уровне)
Резервирование: STP, RSTP, Turbo Ring, Turbo Chain
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания: Да
DC входное напряжение: 9.6...60 В
DC Резервное питание: 9.6...60 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP30

Размеры

Ширина: 53.6 мм
Глубина: 105 мм
Высота: 135 мм

Требования к условиям использования

Рабочая температура: -40...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты безопасности: UL 508
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

3D модель

3D модель EDS-405A-PTP

Чертежи

Чертёж EDS-405A

Модификации серии EDS-405A

EDS-405A
На складе
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet
Отличия от основной модели
Поддерживаемые функции
Port Lock, Часы реального времени—
Таблица MAC адресов
80002000
Макс. кол-во VLAN
64—
Очередей приоритетов на порт
4—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Количество IGMP групп
256—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Рабочая температура
-40...75 °C-10...60 °C
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-MM-SC
На складе
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем SС)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
Поддерживаемые функции
Port Lock, Часы реального времени—
Макс. кол-во VLAN
64—
Таблица MAC адресов
80002000
Очередей приоритетов на порт
4—
Количество IGMP групп
256—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Рабочая температура
-40...75 °C-10...60 °C
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-SS-SC
На складе
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (одномодовое волокно, разъем SС)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
Поддерживаемые функции
Port Lock, Часы реального времени—
Макс. кол-во VLAN
64—
Таблица MAC адресов
80002000
Очередей приоритетов на порт
4—
Количество IGMP групп
256—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Рабочая температура
-40...75 °C-10...60 °C
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-T
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet, -40...+75C
Отличия от основной модели
Поддерживаемые функции
Port Lock, Часы реального времени—
Таблица MAC адресов
80002000
Макс. кол-во VLAN
64—
Очередей приоритетов на порт
4—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Количество IGMP групп
256—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-EIP
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X), с возможностью настройки по протоколу EtherNet/IP (EIP), -10...+60C
Отличия от основной модели
Поддерживаемые функции
Port Lock, Часы реального времени—
Таблица MAC адресов
80002000
Макс. кол-во VLAN
64—
Очередей приоритетов на порт
4—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Количество IGMP групп
256—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Рабочая температура
-40...75 °C-10...60 °C
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-PN-T
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet, PROFINET, -40...+75С
Отличия от основной модели
Поддерживаемые функции
Port Lock, Часы реального времени—
Таблица MAC адресов
80002000
Макс. кол-во VLAN
64—
Промышленные протоколы
—PROFINET
Очередей приоритетов на порт
4—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Количество IGMP групп
256—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Рабочая температура
-40...75 °C-10...60 °C
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-SS-SC-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (одномодовое волокно, разъем SС), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
Поддерживаемые функции
Port Lock, Часы реального времени—
Макс. кол-во VLAN
64—
Таблица MAC адресов
80002000
Очередей приоритетов на порт
4—
Количество IGMP групп
256—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-MM-SC-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем SС), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
Поддерживаемые функции
Port Lock, Часы реального времени—
Макс. кол-во VLAN
64—
Таблица MAC адресов
80002000
Очередей приоритетов на порт
4—
Количество IGMP групп
256—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
EDS-405A-MM-ST-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем ST), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xST, 3xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—многомодовое
Поддерживаемые функции
Port Lock, Часы реального времени—
Макс. кол-во VLAN
64—
Таблица MAC адресов
80002000
Очередей приоритетов на порт
4—
Количество IGMP групп
256—
Управление
IEEE 1588 PTP V2 (на аппаратном уровне)—
Стандарты IEEE
IEEE 802.1X для Аутентификации—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSL—
Стандарты по суровым условиям
—UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД
—EN 50121-4
Стандарты для автомагистралей
—NEMA TS2
Стандарты безопасности
—UL 60950-1, EN 60950-1
