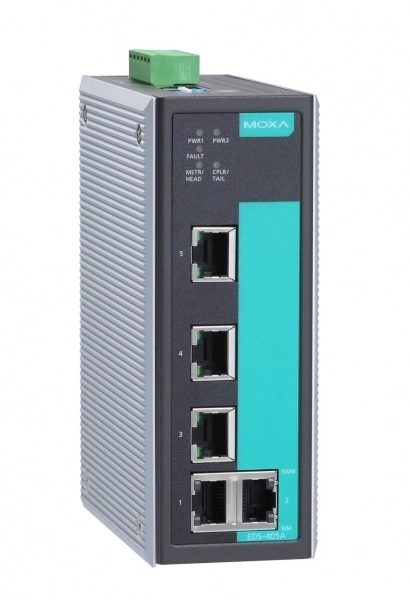

EDS-405A-PN
- Тип:
- Промышленный коммутатор
- Бренд:
- MOXA
- Артикул:
- 06154900
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet, PROFINET, -10...+60С
- Цена
-
637.44 $ 52 415.48 ₽
с НДС 22%
Спецификация
Сетевые порты
- Всего Ethernet портов
- 5
- Портов 10/100 Mb Ethernet
- 5
- Тип коннектора 10/100 Mb Ethernet
- 5xRJ-45
Параметры коммутатора
- Управляемый
- Да
- Уровень коммутатора
- Layer 2
- Поддерживаемые функции
- Port Mirror, Rate Limit, Loop Protection, Защита от широковещательного шторма, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
- Таблица MAC адресов
- 2000
- Буфер пакетов
- 1 кБит
Протоколы связи
- Промышленные протоколы
- EtherNet/IP, PROFINET, Modbus TCP
- Управление
- IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN
- Резервирование
- STP, RSTP, Turbo Ring, Turbo Chain
- Стандарты IEEE
- IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
Цифровой вывод
- Количество каналов DO
- 1
- Тип (транзистора, реле)
- Электромеханическое реле
- Максимальный коммутируемый ток для реле с контактами (А)
- 1А при 24В DC
Способы оповещения и настройки
- Метод настройки
- Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig
Порты
- Тип коннектора
- Консольный порт RS-232 (RJ-45)
Электропитание
- Резервный вход питания
- Да
- DC входное напряжение
- 9.6...60 В
- DC Резервное питание
- 9.6...60 В
Реализация корпуса
- Внешний вид и материал
- Металл
- Монтаж
- На стену, На DIN-рейку
- IP-защита изделия
- IP30
Размеры
- Ширина
- 53.6 мм
- Глубина
- 105 мм
- Высота
- 135 мм
Требования к условиям использования
- Рабочая температура
- -10...60 °C
Сертификация и поддерживаемые стандарты
- Электромагнитные помехи (EMI)
- FCC Part 15 Subpart B Class A, CISPR 32
- Стандарты ЭМС
- МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
- Стандарты по суровым условиям
- UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
- Стандарты по ЖД
- EN 50121-4
- Стандарты для автомагистралей
- NEMA TS2
- Стандарты безопасности
- UL 60950-1, UL 508, EN 60950-1
- Стандарт по свободному падению
- МЭК 60068-2-32
- Стандарты по вибрации и ударам
- МЭК 60068-2-6, МЭК 60068-2-27
Вес и размеры упаковки
- Габариты упаковки (Д × Ш × В)
- 0.2 × 0.17 × 0.09 м
- Вес в упаковке
- 1 кг
- Вес без упаковки
- 1 кг
Файлы
Документация
-
📄
Спецификация EDS-405A PDF · Версия 1.6 · 0.6 МБ
-
📄
Краткое руководство пользователя EDS-405A/EDS-408A PDF · Версия 12.5 · 2.7 МБ
-
📄
Краткое руководство пользователя для серии EDS-405A (модели PTP) PDF · Версия 1.3 · 1.3 МБ
-
📄
Руководство пользователя управляемых коммутаторов MOXA (англ.) PDF · Версия 10.1 · 4.8 МБ
-
📄
Руководство по созданию резервированных сетей Turbo Ring / Turbo Chain PDF · Версия 5.0 · 1.9 МБ
-
📄
Руководство пользователя по промышленным протоколам Moxa PDF · Версия 6.7 · 11.9 МБ
-
📄
Руководство пользователя управляемых Ethernet-коммутаторов PDF · Версия 9.8 · 6.4 МБ
-
📄
Руководство пользователя Command Line Interface (FW 4.x) PDF · Версия 5.3 · 2.6 МБ
- 📄
Чертежи
-
📐
Чертёж EDS-405A DWG · 0.3 МБ
Программное обеспечение
Модификации серии EDS-405A

EDS-405A
На складеПромышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet
Отличия от основной модели- Промышленные протоколы
- PROFINET→—

EDS-405A-MM-SC
На складеПромышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем SС)
Отличия от основной модели- Тип коннектора 10/100 Mb Ethernet
- 5xRJ-45→2xSC, 3xRJ-45
- Количество оптических портов
- —→2xSC
- Тип оптического волокна
- —→многомодовое
- Промышленные протоколы
- PROFINET→—

EDS-405A-SS-SC
На складеПромышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (одномодовое волокно, разъем SС)
Отличия от основной модели- Тип коннектора 10/100 Mb Ethernet
- 5xRJ-45→2xSC, 3xRJ-45
- Количество оптических портов
- —→2xSC
- Тип оптического волокна
- —→одномодовое
- Промышленные протоколы
- PROFINET→—

Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet, PROFINET, -40...+75С
Нет отличий по отображаемым характеристикам
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X), с возможностью настройки по протоколу EtherNet/IP (EIP), -10...+60C
Отличия от основной модели- Промышленные протоколы
- PROFINET→—

Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet, -40...+75C
Отличия от основной модели- Промышленные протоколы
- PROFINET→—
- Рабочая температура
- -10...60 °C→-40...75 °C

Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (одномодовое волокно, разъем SС), -40...+75С
Отличия от основной модели- Тип коннектора 10/100 Mb Ethernet
- 5xRJ-45→2xSC, 3xRJ-45
- Количество оптических портов
- —→2xSC
- Тип оптического волокна
- —→одномодовое
- Промышленные протоколы
- PROFINET→—
- Рабочая температура
- -10...60 °C→-40...75 °C

Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем SС), -40...+75С
Отличия от основной модели- Тип коннектора 10/100 Mb Ethernet
- 5xRJ-45→2xSC, 3xRJ-45
- Количество оптических портов
- —→2xSC
- Тип оптического волокна
- —→многомодовое
- Промышленные протоколы
- PROFINET→—
- Рабочая температура
- -10...60 °C→-40...75 °C

Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем ST), -40...+75С
Отличия от основной модели- Тип коннектора 10/100 Mb Ethernet
- 5xRJ-45→2xST, 3xRJ-45
- Количество оптических портов
- —→2xST
- Тип оптического волокна
- —→многомодовое
- Промышленные протоколы
- PROFINET→—
- Рабочая температура
- -10...60 °C→-40...75 °C
