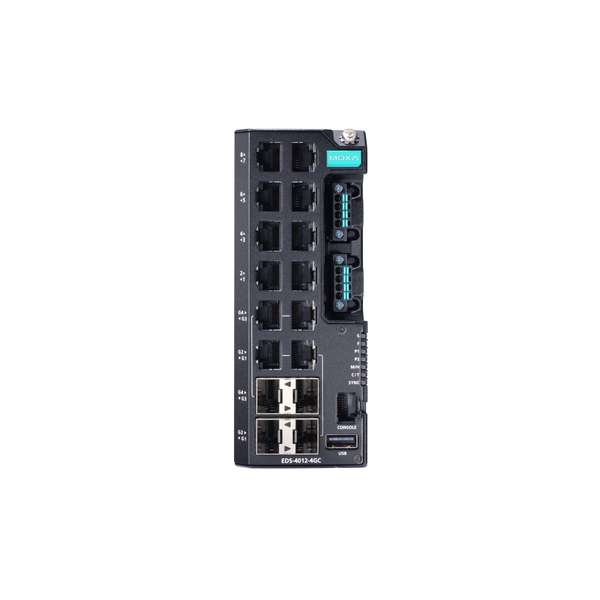

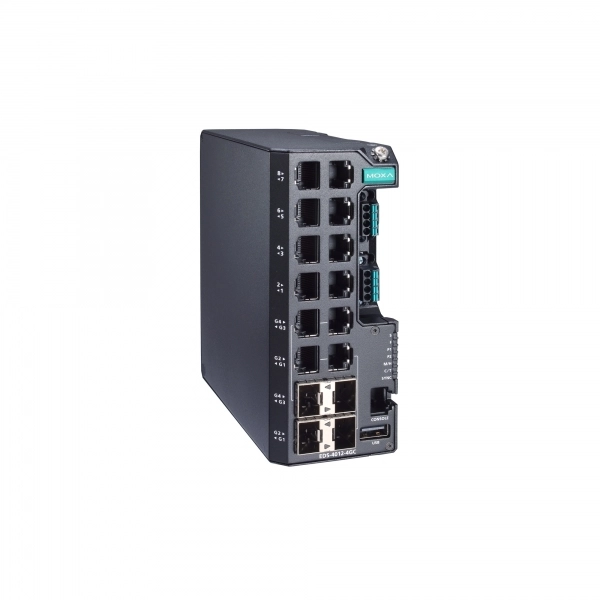

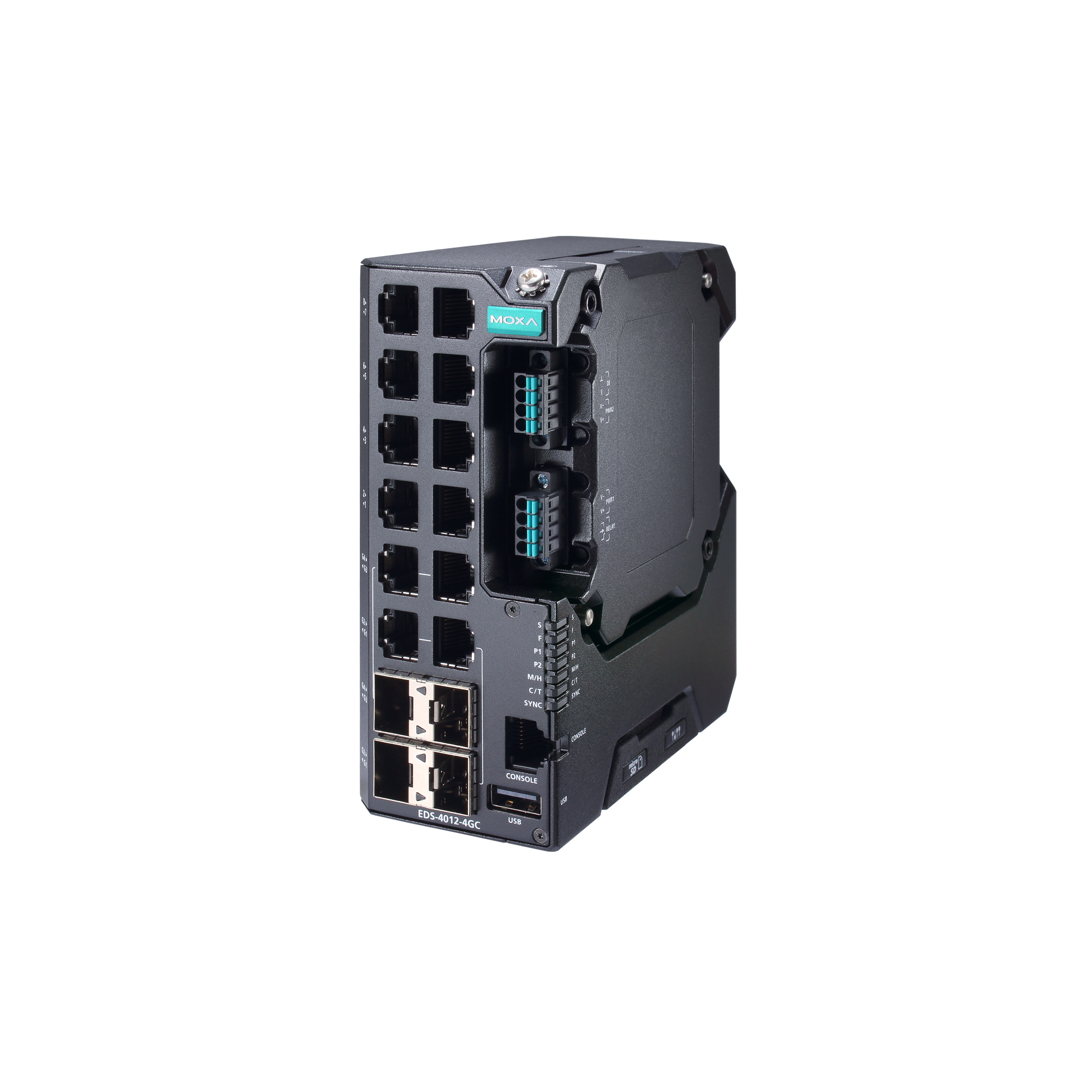

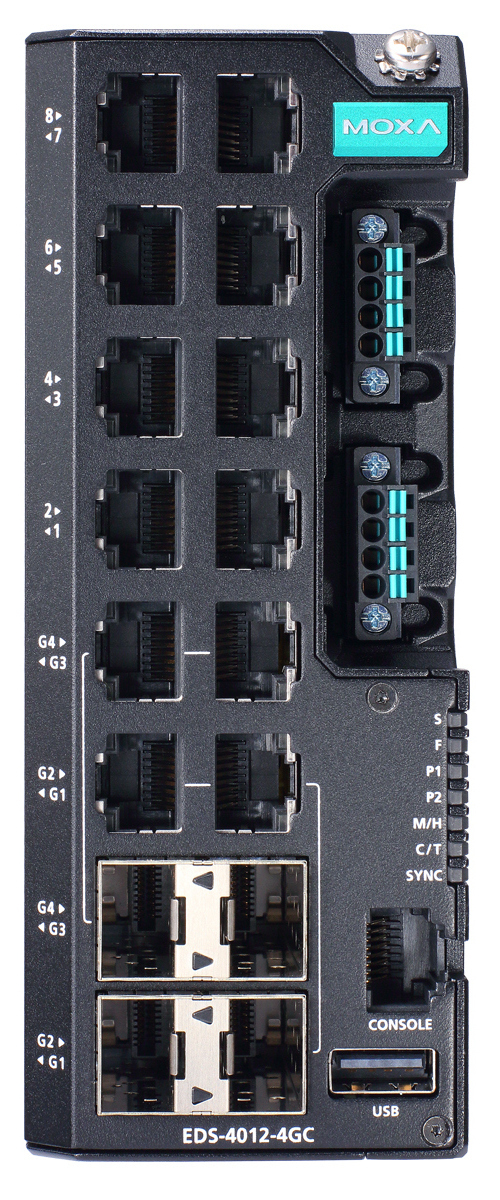

EDS-4012-4GC-HV-T

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 09565700

Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 10/100/1000BaseT(X) или 100/1000BaseSFP, вход питания 110/220 VAC/VDC, -40...75C

Цена: 2449.14 $ 206 725.78 ₽
с НДС 22%

Спецификация

Сетевые порты

Всего Ethernet портов: 12
Портов 10/100 Mb Ethernet: 8
Тип коннектора 10/100 Mb Ethernet: 8xRJ-45
Портов 10/100/1000 Mb Ethernet: 4
Тип коннектора 10/100/1000 Mb Ethernet: 4xКомбо (RJ-45 или SFP)

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Trusted Access Control, Поддержка кольцевой топологии, Подключение к системе управления и мониторинга
Таблица MAC адресов: 16000
Буфер пакетов: 1 кБит
Размер Jumbo-фреймов: 9.22 кБ
Макс. кол-во VLAN: 256
Очередей приоритетов на порт: 4
Количество IGMP групп: 512

Протоколы связи

Управление: DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, UDP, DNS, NTP, ARP, VLAN, TCP/IP, Private MIB, NTP Client, GARP, IGMP Snooping v1/v2/v3, IGMP Querier, Linkup Delay, SNMP Trap, SFTP, ICMP
Резервирование: STP, RSTP, Turbo Ring, Turbo Chain
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

Цифровой ввод

Количество каналов DI: 1
Тип дискретного входа: Мокрый контакт
Уровень логического "0": -30~3 В
Уровень логической "1": 13~30 В

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Слоты расширения

Совместимые модули: PWR-100–LV, PWR-105-HV-I

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), ABC-конфигуратор

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания: Нет
DC входное напряжение: 88...300 В
AC входное напряжение: 85...264 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP40

Размеры

Ширина: 55 мм
Глубина: 120 мм
Высота: 140 мм

Требования к условиям использования

Рабочая температура: -40...75 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4
Стандарты по ЖД: EN 50121-4
Стандарты для автомагистралей: NEMA TS2
Стандарты безопасности: UL 61010-2-201, EN 62368-1 (LVD), IEC 62443-4-1, IEC 62443-4-2
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Чертежи

Чертёж EDS-4012-4GC

Программное обеспечение

3D модель EDS-4012-4GC

Модификации серии EDS-4012

EDS-4012-4GS-HV-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, вход питания 110/220 VAC/VDC, -40...75C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
42
Тип коннектора 10/100/1000 Mb Ethernet
4xКомбо (RJ-45 или SFP)2xRJ-45
Количество портов SFP 100/1000 Mbit
—4
EDS-4012-4GS-HV
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, вход питания 110/220 VAC/VDC, -10...60C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
42
Тип коннектора 10/100/1000 Mb Ethernet
4xКомбо (RJ-45 или SFP)2xRJ-45
Количество портов SFP 100/1000 Mbit
—4
Рабочая температура
-40...75 °C-10...60 °C
EDS-4012-4GC-LV-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 10/100/1000BaseT(X) или 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -40...75C
Отличия от основной модели
Резервный вход питания
НетДа
DC входное напряжение
88...300 В9.6...60 В
AC входное напряжение
85...264 В—
DC Резервное питание
—9.6...60 В
EDS-4012-4GC-LV
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 10/100/1000BaseT(X) или 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Резервный вход питания
НетДа
DC входное напряжение
88...300 В9.6...60 В
AC входное напряжение
85...264 В—
DC Резервное питание
—9.6...60 В
Рабочая температура
-40...75 °C-10...60 °C
EDS-4012-4GS-LV-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -40...75C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
42
Тип коннектора 10/100/1000 Mb Ethernet
4xКомбо (RJ-45 или SFP)2xRJ-45
Количество портов SFP 100/1000 Mbit
—4
Резервный вход питания
НетДа
DC входное напряжение
88...300 В9.6...60 В
AC входное напряжение
85...264 В—
DC Резервное питание
—9.6...60 В
EDS-4012-4GS-LV
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
42
Тип коннектора 10/100/1000 Mb Ethernet
4xКомбо (RJ-45 или SFP)2xRJ-45
Количество портов SFP 100/1000 Mbit
—4
Резервный вход питания
НетДа
DC входное напряжение
88...300 В9.6...60 В
AC входное напряжение
85...264 В—
DC Резервное питание
—9.6...60 В
Рабочая температура
-40...75 °C-10...60 °C
EDS-4012-8P-4GS-LVA-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X) с 802.3bt PoE, 4 порта 100/1000BaseSFP, резервируемые входы питания 48 VDC, 48 VDC для PoE, -40...75C
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Портов 10/100/1000 Mb Ethernet
4—
Портов PoE 100 Мбит/с
—8
Тип коннектора 10/100/1000 Mb Ethernet
4xКомбо (RJ-45 или SFP)—
Стандарт PoE
—802.3at (PoE+)
Бюджет мощности PoE
—240 Вт
Совместимые модули
PWR-100–LV, PWR-105-HV-IPWR-101-LV-BP-I
Резервный вход питания
НетДа
AC входное напряжение
85...264 В—
DC входное напряжение
88...300 В44...57 В
DC Резервное питание
—44...57 В
EDS-4012-8P-4GS-LVA
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X) с 802.3bt PoE, 4 порта 100/1000BaseSFP, резервируемые входы питания 48 VDC, PoE, -10...60C
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Портов 10/100/1000 Mb Ethernet
4—
Портов PoE 100 Мбит/с
—8
Тип коннектора 10/100/1000 Mb Ethernet
4xКомбо (RJ-45 или SFP)—
Стандарт PoE
—802.3at (PoE+)
Бюджет мощности PoE
—240 Вт
Совместимые модули
PWR-100–LV, PWR-105-HV-IPWR-101-LV-BP-I
Резервный вход питания
НетДа
AC входное напряжение
85...264 В—
DC входное напряжение
88...300 В44...57 В
DC Резервное питание
—44...57 В
Рабочая температура
-40...75 °C-10...60 °C
EDS-4012-8P-4GS-LVB
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X) с 802.3bt PoE, 4 порта 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Портов 10/100/1000 Mb Ethernet
4—
Портов PoE 100 Мбит/с
—8
Тип коннектора 10/100/1000 Mb Ethernet
4xКомбо (RJ-45 или SFP)—
Стандарт PoE
—802.3at (PoE+)
Бюджет мощности PoE
—180 Вт
Совместимые модули
PWR-100–LV, PWR-105-HV-IPWR-103-LV-VB-I
Резервный вход питания
НетДа
AC входное напряжение
85...264 В—
DC входное напряжение
88...300 В12...57 В
DC Резервное питание
—12...57 В
Рабочая температура
-40...75 °C-10...60 °C
