Модификации на складе

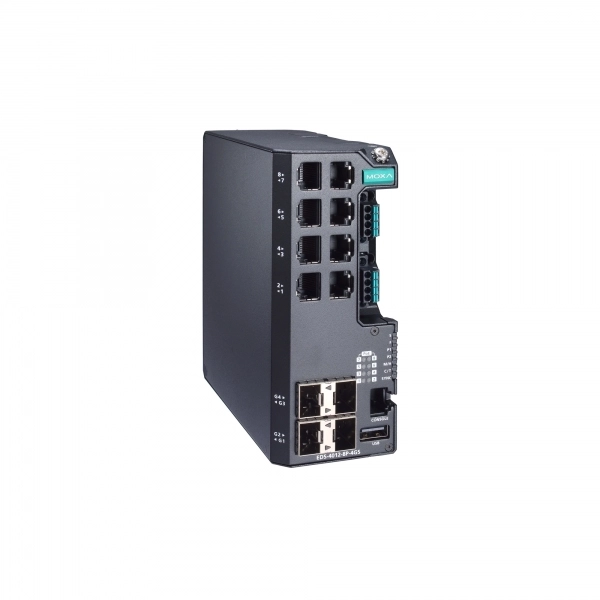

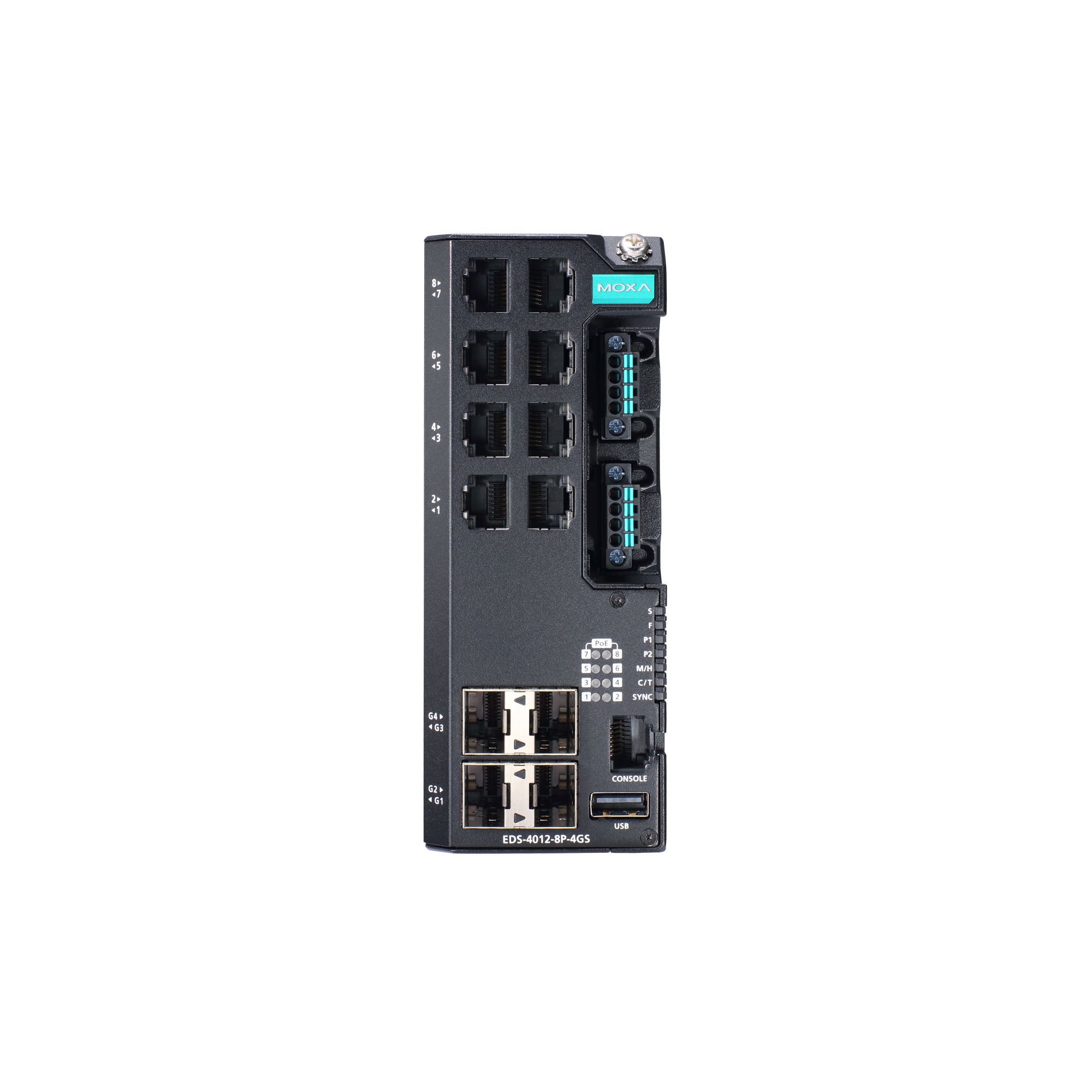

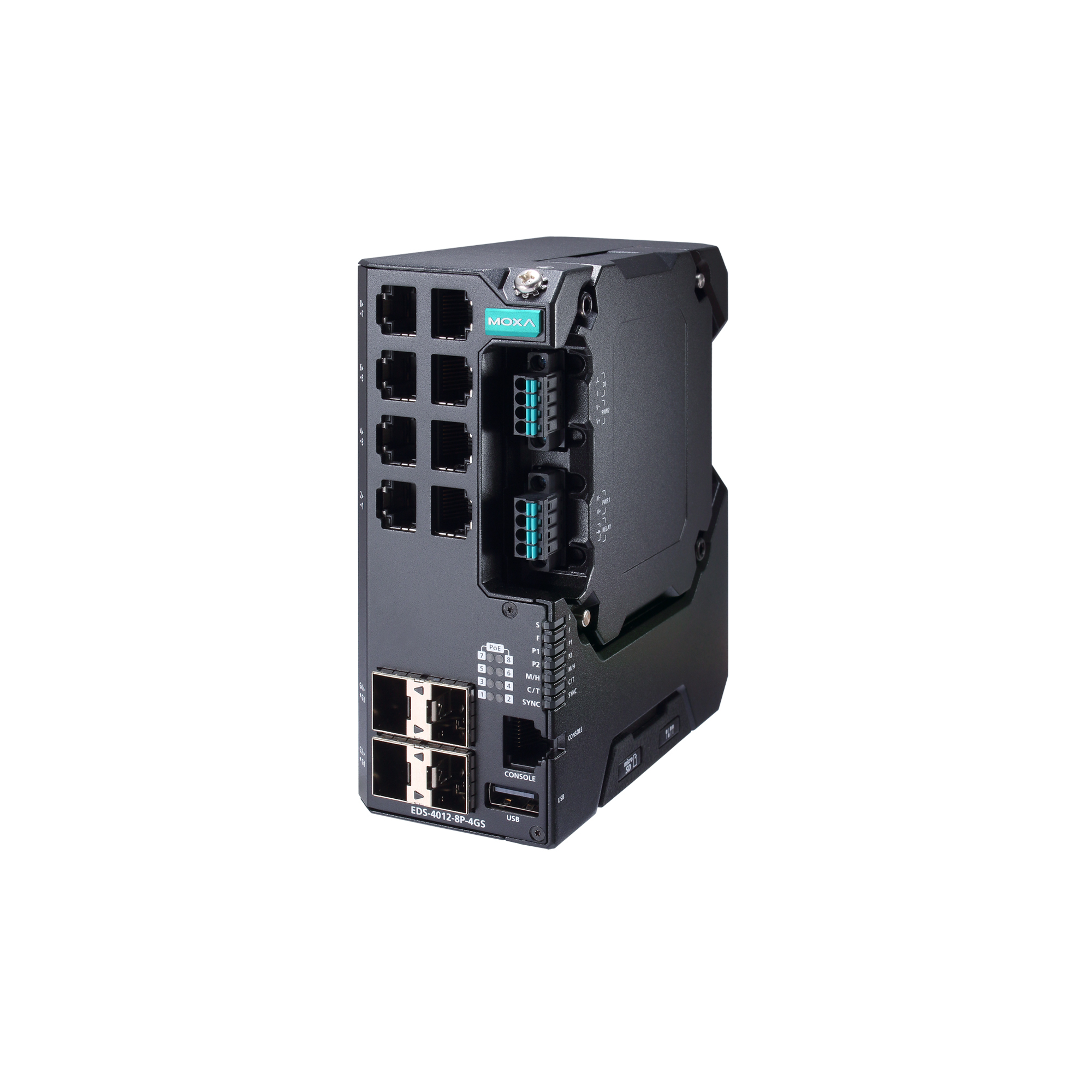

EDS-4012-8P-4GS-LVB

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 09566600

Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X) с 802.3bt PoE, 4 порта 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -10...60C

Цена: 2952.99 $ 249 044.25 ₽
с НДС 22%

Спецификация

Сетевые порты

Всего Ethernet портов: 12
Портов 10/100 Mb Ethernet: 8
Тип коннектора 10/100 Mb Ethernet: 8xRJ-45
Количество портов SFP 100/1000 Mbit: 4
Портов PoE 100 Мбит/с: 8
Стандарт PoE: 802.3at (PoE+)
Бюджет мощности PoE: 180 Вт

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Trusted Access Control, Поддержка кольцевой топологии, Подключение к системе управления и мониторинга
Таблица MAC адресов: 16000
Буфер пакетов: 1 кБит
Размер Jumbo-фреймов: 9.22 кБ
Макс. кол-во VLAN: 256
Очередей приоритетов на порт: 4
Количество IGMP групп: 512

Протоколы связи

Управление: DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, UDP, DNS, NTP, ARP, VLAN, TCP/IP, Private MIB, NTP Client, GARP, IGMP Snooping v1/v2/v3, IGMP Querier, Linkup Delay, SNMP Trap, SFTP, ICMP
Резервирование: STP, RSTP, Turbo Ring, Turbo Chain
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

Цифровой ввод

Количество каналов DI: 1
Тип дискретного входа: Мокрый контакт
Уровень логического "0": -30~3 В
Уровень логической "1": 13~30 В

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Слоты расширения

Совместимые модули: PWR-103-LV-VB-I

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), ABC-конфигуратор

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания: Да
DC входное напряжение: 12...57 В
DC Резервное питание: 12...57 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP40

Размеры

Ширина: 55 мм
Глубина: 120 мм
Высота: 140 мм

Требования к условиям использования

Рабочая температура: -10...60 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4
Стандарты по ЖД: EN 50121-4
Стандарты для автомагистралей: NEMA TS2
Стандарты безопасности: UL 61010-2-201, EN 62368-1 (LVD), IEC 62443-4-1, IEC 62443-4-2
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Чертежи

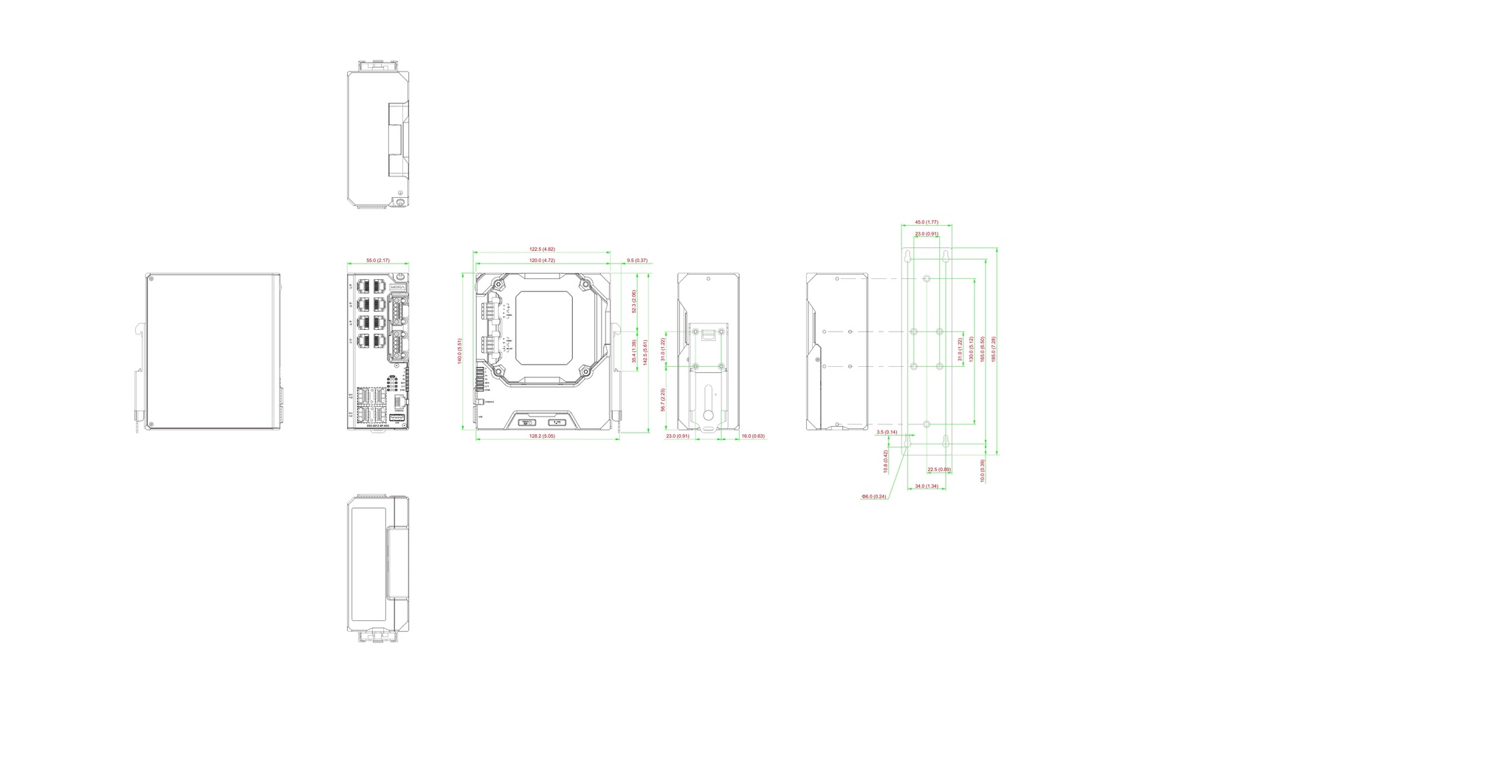

Чертёж EDS-4012-8P-4GS

Программное обеспечение

3D модель EDS-4012-8P-4GS

Модификации серии EDS-4012

EDS-4012-8P-4GS-LVA
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X) с 802.3bt PoE, 4 порта 100/1000BaseSFP, резервируемые входы питания 48 VDC, PoE, -10...60C
Отличия от основной модели
Бюджет мощности PoE
180 Вт240 Вт
Совместимые модули
PWR-103-LV-VB-IPWR-101-LV-BP-I
DC входное напряжение
12...57 В44...57 В
DC Резервное питание
12...57 В44...57 В
EDS-4012-8P-4GS-LVA-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X) с 802.3bt PoE, 4 порта 100/1000BaseSFP, резервируемые входы питания 48 VDC, 48 VDC для PoE, -40...75C
Отличия от основной модели
Бюджет мощности PoE
180 Вт240 Вт
Совместимые модули
PWR-103-LV-VB-IPWR-101-LV-BP-I
DC входное напряжение
12...57 В44...57 В
DC Резервное питание
12...57 В44...57 В
Рабочая температура
-10...60 °C-40...75 °C
EDS-4012-4GS-LV
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
—2
Портов PoE 100 Мбит/с
8—
Тип коннектора 10/100/1000 Mb Ethernet
—2xRJ-45
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
180 Вт—
Совместимые модули
PWR-103-LV-VB-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
12...57 В9.6...60 В
DC Резервное питание
12...57 В9.6...60 В
EDS-4012-4GS-LV-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -40...75C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
—2
Портов PoE 100 Мбит/с
8—
Тип коннектора 10/100/1000 Mb Ethernet
—2xRJ-45
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
180 Вт—
Совместимые модули
PWR-103-LV-VB-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
12...57 В9.6...60 В
DC Резервное питание
12...57 В9.6...60 В
Рабочая температура
-10...60 °C-40...75 °C
EDS-4012-4GC-LV
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 10/100/1000BaseT(X) или 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -10...60C
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
4—
Портов 10/100/1000 Mb Ethernet
—4
Портов PoE 100 Мбит/с
8—
Тип коннектора 10/100/1000 Mb Ethernet
—4xКомбо (RJ-45 или SFP)
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
180 Вт—
Совместимые модули
PWR-103-LV-VB-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
12...57 В9.6...60 В
DC Резервное питание
12...57 В9.6...60 В
EDS-4012-4GS-HV
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, вход питания 110/220 VAC/VDC, -10...60C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
—2
Портов PoE 100 Мбит/с
8—
Тип коннектора 10/100/1000 Mb Ethernet
—2xRJ-45
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
180 Вт—
Совместимые модули
PWR-103-LV-VB-IPWR-100–LV, PWR-105-HV-I
Резервный вход питания
ДаНет
DC входное напряжение
12...57 В88...300 В
AC входное напряжение
—85...264 В
DC Резервное питание
12...57 В—
EDS-4012-4GC-LV-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 10/100/1000BaseT(X) или 100/1000BaseSFP, резервируемые входы питания 12/24/48 VDC, -40...75C
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
4—
Портов 10/100/1000 Mb Ethernet
—4
Портов PoE 100 Мбит/с
8—
Тип коннектора 10/100/1000 Mb Ethernet
—4xКомбо (RJ-45 или SFP)
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
180 Вт—
Совместимые модули
PWR-103-LV-VB-IPWR-100–LV, PWR-105-HV-I
DC входное напряжение
12...57 В9.6...60 В
DC Резервное питание
12...57 В9.6...60 В
Рабочая температура
-10...60 °C-40...75 °C
EDS-4012-4GS-HV-T
Управляемый коммутатор Gigabit Ethernet, 8 портов 10/100BaseT(X), 4 порта 100/1000BaseSFP, вход питания 110/220 VAC/VDC, -40...75C
Отличия от основной модели
Портов 10/100/1000 Mb Ethernet
—2
Портов PoE 100 Мбит/с
8—
Тип коннектора 10/100/1000 Mb Ethernet
—2xRJ-45
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
180 Вт—
Совместимые модули
PWR-103-LV-VB-IPWR-100–LV, PWR-105-HV-I
Резервный вход питания
ДаНет
DC входное напряжение
12...57 В88...300 В
AC входное напряжение
—85...264 В
DC Резервное питание
12...57 В—
Рабочая температура
-10...60 °C-40...75 °C
