Спецификация
Сетевые порты | |
Количество Ethernet-разъемов | 5 |
Количество 10/100 Mb Ethernet | 5 |
Тип коннектора 10/100 Mb Ethernet | 1xSC, 4xRJ-45 |
Оптические порты | |
Количество оптических портов | 1xSC |
Тип оптического волокна | одномодовое |
Параметры коммутатора | |
Управляемый | Нет |
Уровень коммутатора | Layer 2 |
Поддерживаемые функции | Защита от широковещательного шторма |
Таблица MAC адресов | 1000 |
Буфер пакетов | 384 кБит |
Протоколы связи | |
Стандарты IEEE | IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control |
Способы оповещения и настройки | |
Метод настройки | DIP-переключатели |
Электропитание | |
Резервный вход питания | Да |
DC входное напряжение | 9.6...60 В |
DC Резервное питание | 9.6...60 В |
Реализация корпуса | |
Внешний вид и материал | Металл |
Монтаж | На стену, На DIN-рейку |
IP-защита изделия | IP30 |

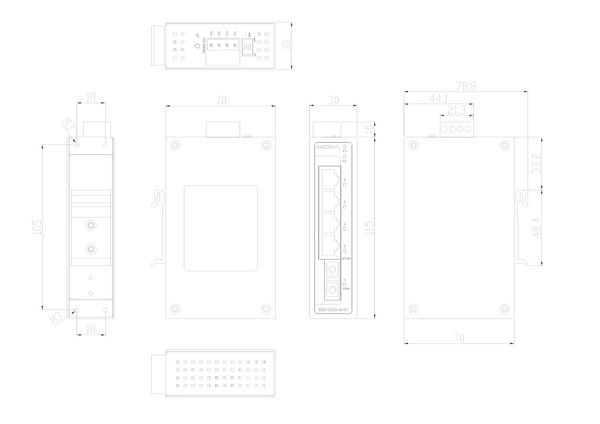

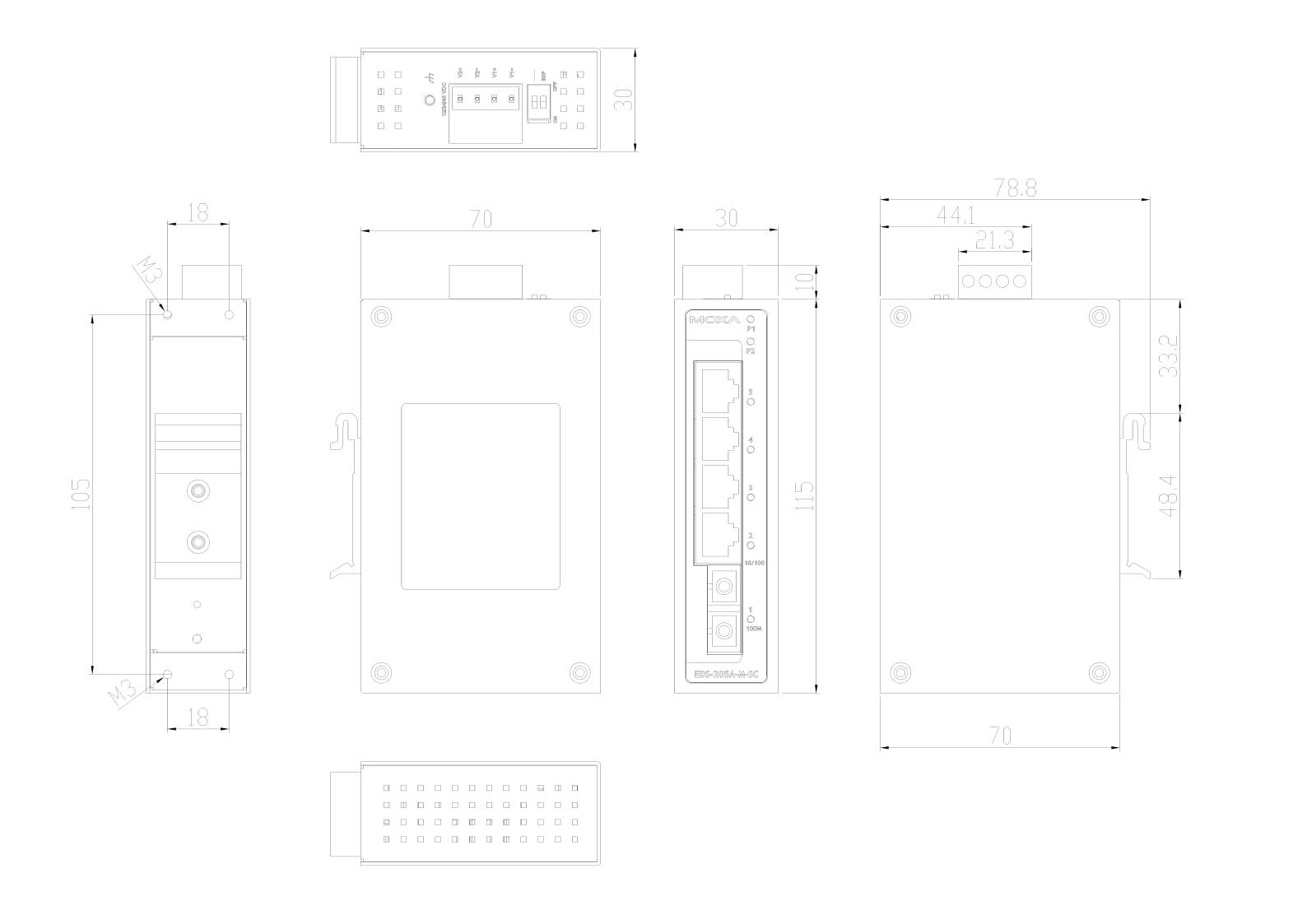

Размеры | |
Ширина | 30 мм |
Глубина | 70 мм |
Высота | 115 мм |
Требования к условиям использования | |
Рабочая температура | -10...60 °C |
Сертификация и поддерживаемые стандарты | |
Электромагнитные помехи (EMI) | FCC Part 15 Subpart B Class A, CISPR 32 |
Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032 |
Стандарты по суровым условиям | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc |
Стандарты по применению на море | DNV, МЭК 60945 4th, GL, LR, ABS, NK |
Стандарты по ЖД | EN 50121-4 |
Стандарты для автомагистралей | NEMA TS2 |
Стандарты безопасности | UL 508 |
Стандарт по свободному падению | МЭК 60068-2-32 |
Стандарты по вибрации и ударам | МЭК 60068-2-6, МЭК 60068-2-27 |
Модификации
Вопросы о товаре
Георгий
Здравствуйте, нужна консультация по работе коммутатора EDS-205A-S-SC. Я разрабатываю автоматизацию насосной станции, имеется шкаф автоматики: Контроллер Siemens s7-1200, панель оператора Siemens, интерфейсный модуль Siemens ET-200. Они соединены по интерфейсу Ethernet через коммутатор CSM 1277. Из коммутатора я веду сеть Ethernet в коммутатор EDS-205A-S-SC, в него также входит по Ethernet АРМ оператора и от заказчика приходит одномодовое оптоволокно. Вопрос заключается в том, что у этого коммутатора только 1 порт для оптики, тогда я так понимаю возможна только полудуплексная связь, не приведет ли это к последствиям?

Добрый день, Георгий,
Одномодовый SC-порт в EDS-205A-S-SC поддерживает полнодуплексный режим, так как использует раздельные волокна для приема и передачи. На медных портах (RJ45) дуплексность определяется автосогласованием, и если все устройства (S7-1200, ET-200, HMI) работают в full-duplex, проблем не возникнет.
Одномодовый SC-порт в EDS-205A-S-SC поддерживает полнодуплексный режим, так как использует раздельные волокна для приема и передачи. На медных портах (RJ45) дуплексность определяется автосогласованием, и если все устройства (S7-1200, ET-200, HMI) работают в full-duplex, проблем не возникнет.
