Подключение RSTP устройств к сетям PRP/HSR

  • Время восстановления < 20 мс
  • Гибкая топология и масштабируемость сети
  • Добавление новых сегментов без перерыва в работе существующей сети
  • Взаимодействие с другими протоколами резервирования
  • Уменьшение затрат на кабельные системы

Что такое RSTP Grouping?

Технология RSTP Grouping позволяет подключить более 1000 RSTP-устройств к сетям PRP, HSR, Turbo Ring или Turbo Chain.

Для сравнения, в обычное кольцо RSTP можно объединить максимум 37 устройств.

Где уже используется RSTP Grouping?

Впервые с необходимостью подключения огромного количества устройств с RSTP к магистральной сети HSR компания МОХА столкнулась при реализации проекта по объединению в сеть 52 подстанций в Малайзии, расположенных по всей территории страны.

Где уже используется RSTP Grouping?

На каждой подстанции располагалось около 140 конечных устройств с поддержкой RSTP, требующих подключения к резервированной сети. При этом все устройства находятся в одном широковещательном домене и требовалось преодолеть ограничение протокола RSTP в 40 переходов между устройствами (hop count limitation).

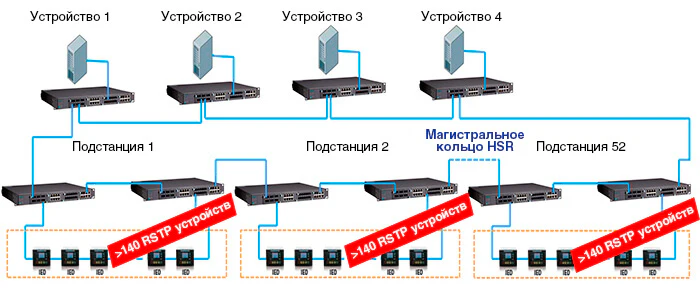

Схема RSTP Grouping

Что нужно для использования RSTP Grouping

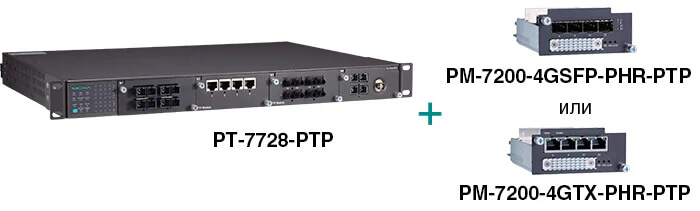

Для использования этой технологии нужна пара коммутаторов MOXA серии PT-7728-PTP с PRP/HSR модулями PM-7200-4GTX-PHR-PTP или PM-7200-4GSFP-PHR-PTP.

Что нужно для использования RSTP Grouping

Как настроить RSTP Grouping?

Как было сказано выше, функция RSTP Grouping используется для подключения RSTP устройств к магистральным сетям. Это может быть кольцо HSR, сеть PRP или кольцо Turbo Ring / Turbo Chain, поэтому сперва нужно настроить один из этих протоколов резервирования.

Это можно сделать во вкладке Communication RedundancyIEC 62439-3 Protocol для PRP ил HSR и Redundant Protocol для Turbo Ring или Turbo Chain.

Как настроить RSTP Grouping?

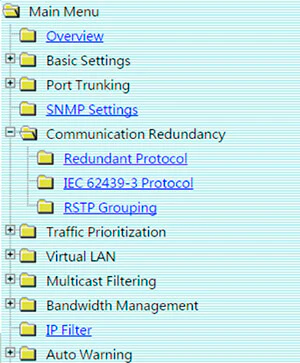

Далее во вкладке Communication RedundancyRSTP Grouping выбрать порты и присвоить им Group ID (число от 1 до 4094).

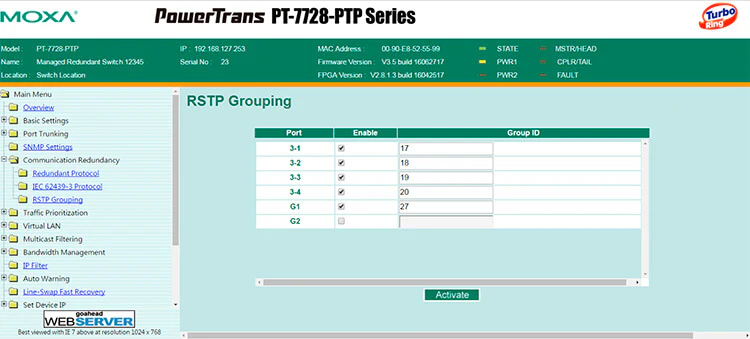

Настройка Communication Redundancy – RSTP Grouping

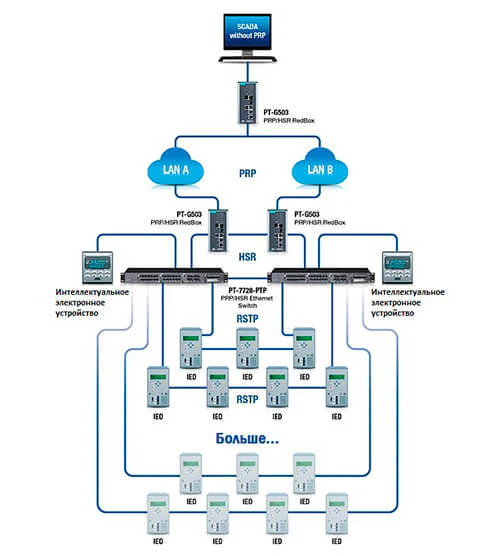

Особенности RSTP Grouping

  • Возможность одновременного использования нескольких протоколов резервирования: Turbo Ring/Turbo Chain, STP/RSTP/MSTP, PRP/HSR
  • Один коммутатор поддерживает до 64 RSTP групп
  • Создание сложных сетей

Особенности RSTP Grouping
