Построение масштабируемых резервированных сетей
- Время восстановления < 20 мс
- Гибкая топология и масштабируемость сети
- Добавление новых сегментов без перерыва в работе существующей сети
- Взаимодействие с другими протоколами резервирования
- Уменьшение затрат на кабельные системы
Что такое Turbo Chain?
Технология Turbo Chain позволяет обойти ограничения традиционной кольцевой топологии, позволяя строить резервированные сети практически любой сложности. При этом время восстановления, в случае обрыва, не превысит 20 мс.

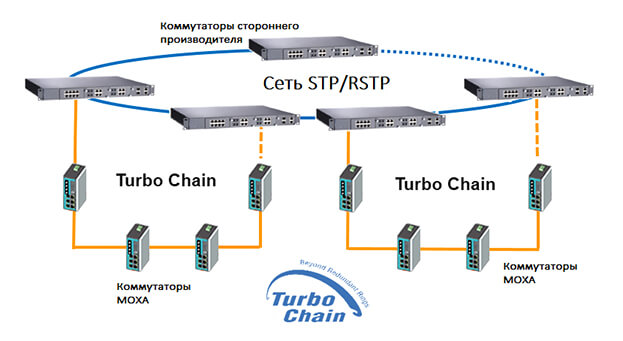

Главным преимуществом Turbo Chain является возможность встраивать новые резервируемые участки сети в существующую сеть STP, RSTP или Turbo Ring, при этом не требуется перенастройка или замена оборудования.
Принцип работы Turbo Chain
Коммутаторы соединяются последовательно, друг за другом, при этом крайним коммутаторам в цепочке назначается роль Head (Голова) и Tail (Хвост), а все остальные коммутаторы настраиваются как Member (Рядовые). Коммутатор Tail блокирует избыточное соединение и, в случае обрыва, мгновенно активирует заблокированный путь.
Краткий алгоритм работы Turbo Chain

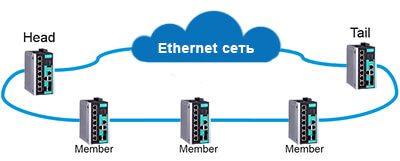

1. Назначение ролей
Крайним коммутаторам в цепочке назначается роль Head и Tail, промежуточным коммутаторам назначается роль Member.

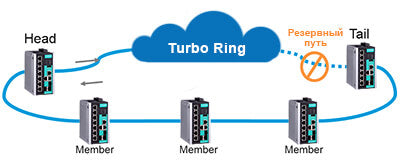

2. Блокировка избыточных связей
Коммутатор Tail блокирует избыточную связь.
3. Определение обрыва
При обрыве соединения, отключении питания или поломке коммутатора будет разблокирован резервный порт.

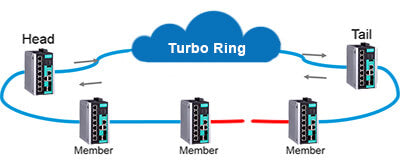

4. Переключение на резервный путь
Время переключения для сети из 250 коммутаторов не превысит <20 мс.

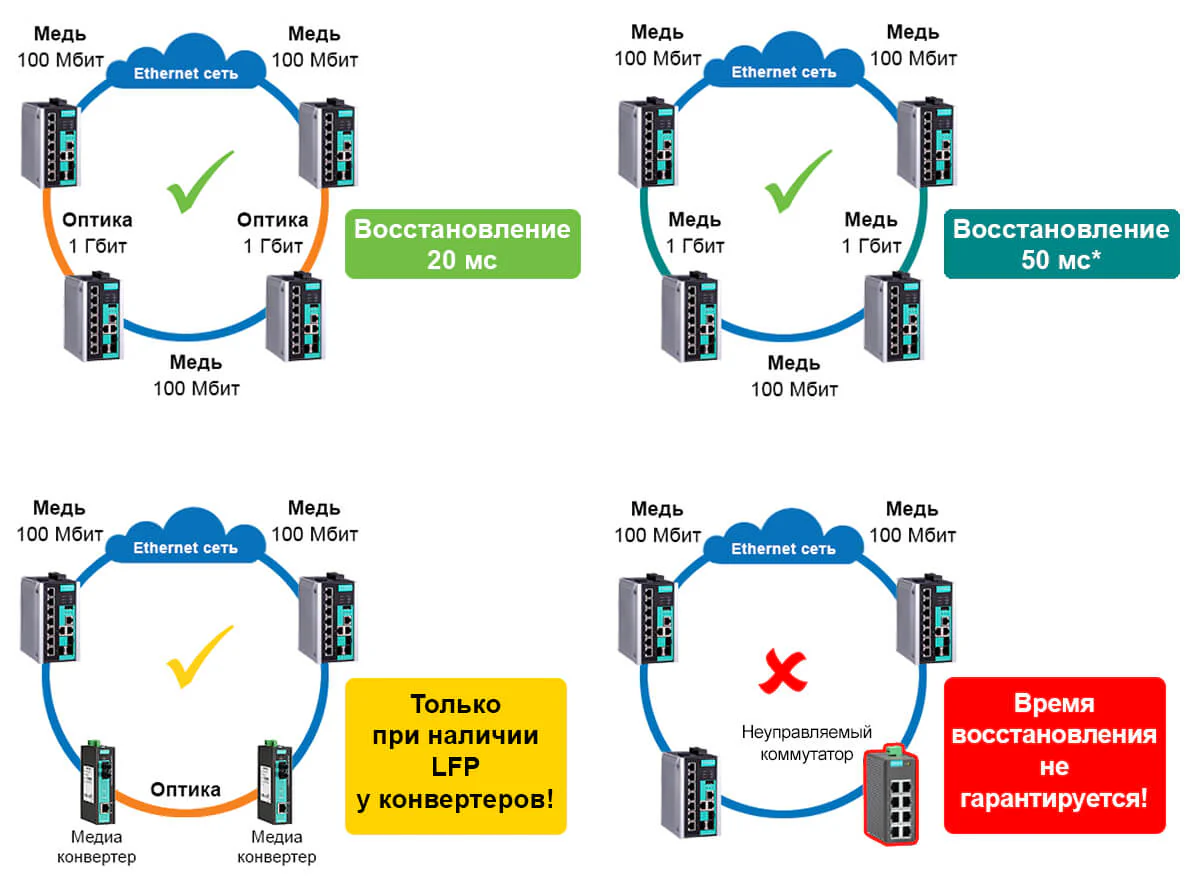

Особенности и ограничения
Возможно совместное использование в сети линков Gigabit и Fast Ethernet, а также включение медиаконвертеров c LFP (Link Pass Thought – Определение обрыва линии). При включении в линию Turbo Chain неуправляемых коммутаторов время восстановление не гарантируется.
*В связи с техническими ограничениями, время восстановления медной гигабитной линии связи немного дольше.
Технологии Turbo Ring / Turbo Chain работают только на втором уровне модели OSI (в пределах одной подсети)

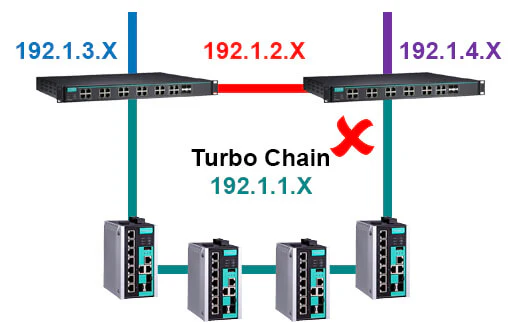

Пример неправильного подключения

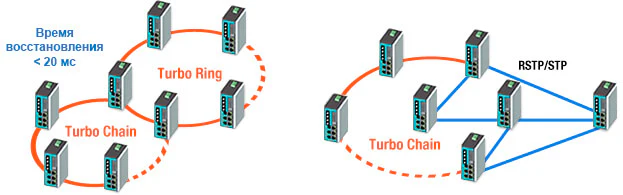

Гибкая и легко масштабируемая топология
Технология Turbo Chain может быть использована совместно с технологиями STP, RSTP и Turbo Ring и сеть на основе Turbo Chain может быть легко интегрирована в уже существующие Ethernet-сети.

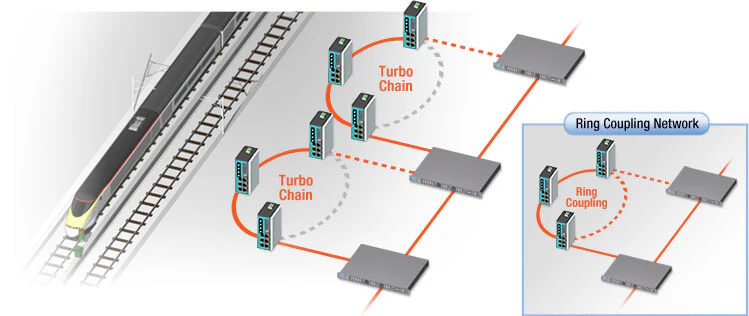

Соединение между различными сетями может осуществляться напрямую, без использования кольцевых соединений.
Посмотрите видео, чтобы узнать больше
Оборудование с поддержкой технологии Turbo Chain
Все управляемые коммутаторы МОХА поддерживают технологию Turbo Ring и Turbo Chain.
