Информация о компании
Компания: ООО «Лайтон», Россия
Сайт: www.l-on.ru

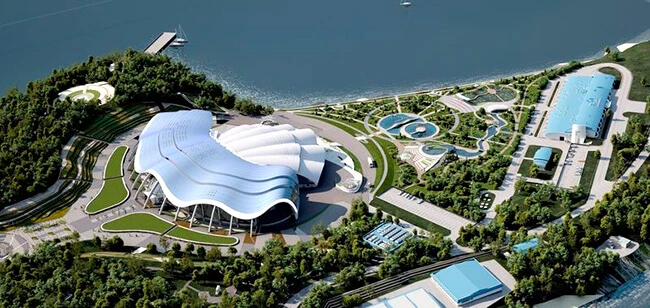

Заказчик: Научно-образовательный комплекс «Приморский океанариум», г. Владивосток, Россия
Основной вид деятельности: разработка и внедрение комплексных решений по автоматизации, диспетчеризации, автоматики управления движением, систем обеспечения жизнедеятельности, инфраструктуры систем связи и обеспечения информационной безопасности.
Информация о проекте
ООО ”Лайтон” на объекте реализует комплекс систем автоматизации и диспетчеризации инженерных систем, комплекс систем безопасности и связи. В перечне задач проектирование, поставка оборудования, СМР, ПНР и последующее техническое сопровождение.
Краткое описание задачи
Для построения ядра сети использованы два индустриальных управляемых Layer 3 24-портовых коммутатора ICS-G7828-8GSFP-4GTXSFP-4XG (новая модель ICS-G7828A-8GSFP-4XG-HV-HV-T), которые установлены в зданиях океанариума и Научно-адаптационного корпуса. Между собой они связаны 2-мя волоконно-оптическими линиями связи 10G. Периферийные здания и сооружения связаны друг с ядром двумя оптическими кольцами 1 Гб Ethernet: одно кольцо предназначено для решения задач АСУ ТП и АСДУ, другое – системы безопасности и связи. Организованно дополнительно 2 кольца для построения системы внешнего теленаблюдения. Всего для построения технологической сети передачи данных в проекте использовано более 70 шт. управляемых коммутаторов серий EDS-P510, EDS-P510-T, EDS-510A, EDS-305, 2 управляемых Layer 3 24-портовых коммутатора ICS-G7828-8GSFP-4GTXSFP-4XG (новая модель ICS-G7828A-8GSFP-4XG-HV-HV-T) и программное обеспечение сетевого управления MXview-250 в качестве системы управления.
В рамках решения задач АСУ ТП на объекте успешно использованы и другие компоненты МОХА:
- Беспроводные точки доступа AWK-3121-EU-T (новая модель AWK-3131A) и AWK-1121-PoE-EU (новая модель AWK-1137C) для организации беспроводного канала связи с группой чиллеров
- Повсеместное применение шлюзов Modbus TCP в ModbusRTU/ASCII (MGate MB3270I), для конвертации сетей с последовательным протоколом ModbusRTU в сеть Ethernet (ModbusTCP)
- Станция удаленного ввода/вывода ioLogik E1210-T и ioLogik E4200 для организации сбора и передачи сигналов при построении автоматизированной системы диспетчерского контроля и управления электроснабжением (АСДУ-Э)
Обоснование выбора оборудования для проекта
В качестве основных компонентов построения технологической сети передачи данных объекта нами были выбраны промышленные коммутаторы МОХА, т.к. только они одновременно удовлетворяли требованиям к структуре, функциональным возможностям и условиям эксплуатации, а именно:
- Поддержка отказоустойчивой кольцевой топологии (4 внешних кольца и 2 внутри зданий), благодаря технологии Turbo Chain со временем восстановления 20мс
- Расширенный температурный диапазон (-40…+75С)
- Наличие не менее 2-х оптических портов 1 ГБ SFP
- Наличие не менее 4-х портов PoE для питания камер и др.
- Все оборудование от одного производителя
