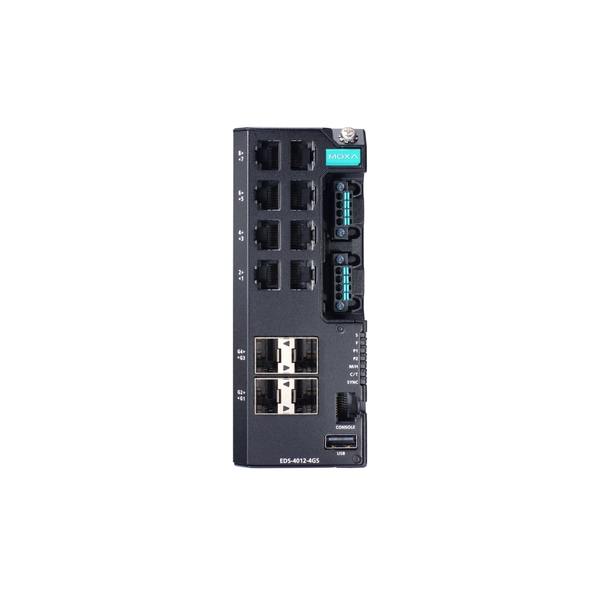

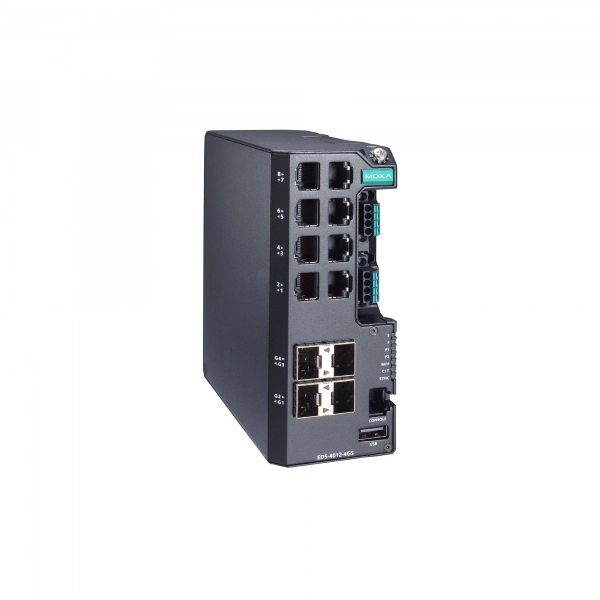

EDS-4012-4GS-LV

Спецификация

Сетевые порты
Количество Ethernet-разъемов	12
Количество 10/100 Mb Ethernet	8
Тип коннектора 10/100 Mb Ethernet	8xRJ-45
Количество 10/100/1000 Mb Ethernet	2
Тип коннектора 10/100/1000 Mb Ethernet	2xRJ-45
Количество портов SFP 100/1000 Mbit	4
Параметры коммутатора
Управляемый	Да
Уровень коммутатора	Layer 2
Поддерживаемые функции	Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Trusted Access Control, Поддержка кольцевой топологии, Подключение к системе управления и мониторинга
Таблица MAC адресов	16000
Буфер пакетов	1 кБит
Размер Jumbo-фреймов	9.22 кБ
Макс. кол-во VLAN	256
Очередей приоритетов на порт	4
Количество IGMP групп	512
Протоколы связи
Управление	DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, UDP, DNS, NTP, ARP, VLAN, TCP/IP, Private MIB, NTP Client, GARP, IGMP Snooping v1/v2/v3, IGMP Querier, Linkup Delay, SNMP Trap, SFTP, ICMP
Резервирование	STP, RSTP, Turbo Ring, Turbo Chain
Безопасность	HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE	IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
Цифровой ввод
Количество каналов DI	1
Тип DI	Мокрый контакт
Уровень логического "0"	-30~3 В
Уровень логической "1"	13~30 В
Цифровой вывод
Количество каналов DO	1
Тип DO	Сигнальное реле
Максимальный коммутируемый ток для реле с контактами (А)	1А при 24В DC
Слоты расширения
Совместимые модули	PWR-100–LV, PWR-105-HV-I
Способы оповещения и настройки
Метод настройки	Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), ABC-конфигуратор
Порты
Тип коннектора	Консольный порт RS-232 (RJ-45)
Электропитание
Резервный вход питания	Да
DC входное напряжение	9.6...60 В
DC Резервное питание	9.6...60 В
Реализация корпуса
Внешний вид и материал	Металл
Монтаж	На стену, На DIN-рейку
IP-защита изделия	IP40

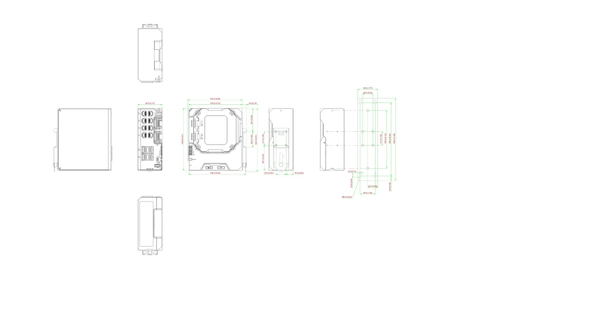

Размеры
Ширина	55 мм
Глубина	120 мм
Высота	140 мм
Требования к условиям использования
Рабочая температура	-10...60 °C
Сертификация и поддерживаемые стандарты
Электромагнитные помехи (EMI)	EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4
Стандарты по ЖД	EN 50121-4
Стандарты для автомагистралей	NEMA TS2
Стандарты безопасности	UL 61010-2-201, EN 62368-1 (LVD), IEC 62443-4-1, IEC 62443-4-2
Стандарт по свободному падению	МЭК 60068-2-32
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27

Файлы и документы

Документация

📄 Спецификация MOXA EDS-4012

📄 Руководство к MOXA EDS-4000/EDS-G4000

📄 Руководство по быстрому старту MOXA EDS-4012
