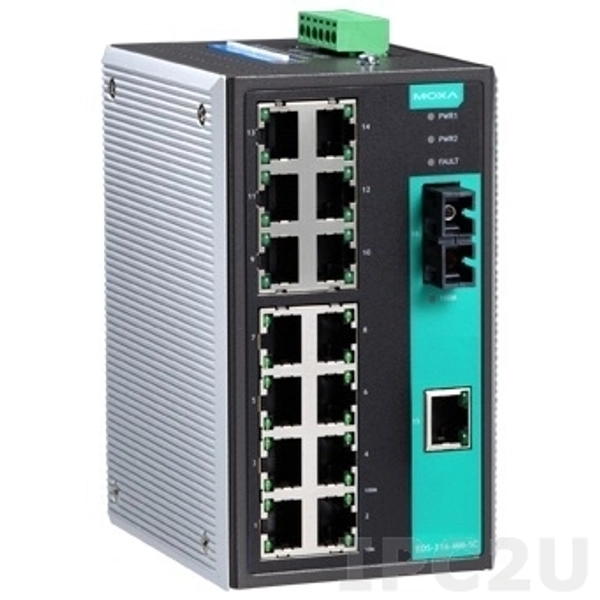

EDS-316-S-SC-T

Спецификация

Сетевые порты
Количество Ethernet-разъемов	16
Количество 10/100 Mb Ethernet	16
Тип коннектора 10/100 Mb Ethernet	1xSC, 15xRJ-45
Оптические порты
Количество оптических портов	1xSC
Тип оптического волокна	одномодовое
Параметры коммутатора
Управляемый	Нет
Уровень коммутатора	Layer 2
Поддерживаемые функции	Защита от широковещательного шторма, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту
Таблица MAC адресов	4000
Буфер пакетов	1.25 кБит
Протоколы связи
Стандарты IEEE	IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
Цифровой вывод
Количество каналов DO	1
Тип DO	Сигнальное реле
Максимальный коммутируемый ток для реле с контактами (А)	1А при 24В DC
Способы оповещения и настройки
Метод настройки	DIP-переключатели
Электропитание
Резервный вход питания	Да
DC входное напряжение	9.6...60 В
DC Резервное питание	9.6...60 В
Реализация корпуса
Внешний вид и материал	Металл
Монтаж	На стену, На DIN-рейку
IP-защита изделия	IP30
Размеры
Ширина	80.1 мм
Глубина	105 мм
Высота	135 мм
Требования к условиям использования
Рабочая температура	-40...75 °C
Сертификация и поддерживаемые стандарты
Электромагнитные помехи (EMI)	FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС	МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по суровым условиям	UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по применению на море	DNV, МЭК 60945 4th, GL
Стандарты безопасности	UL 60950-1, UL 508, EN 60950-1
Стандарт по свободному падению	МЭК 60068-2-32
Стандарты по вибрации и ударам	МЭК 60068-2-6, МЭК 60068-2-27

Файлы и документы

Документация

📄 Спецификация EDS-316

📄 Руководство по аппаратной части EDS-316
