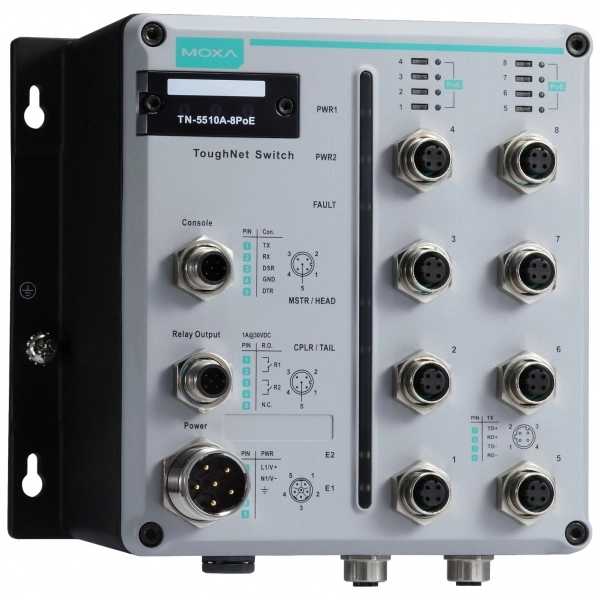

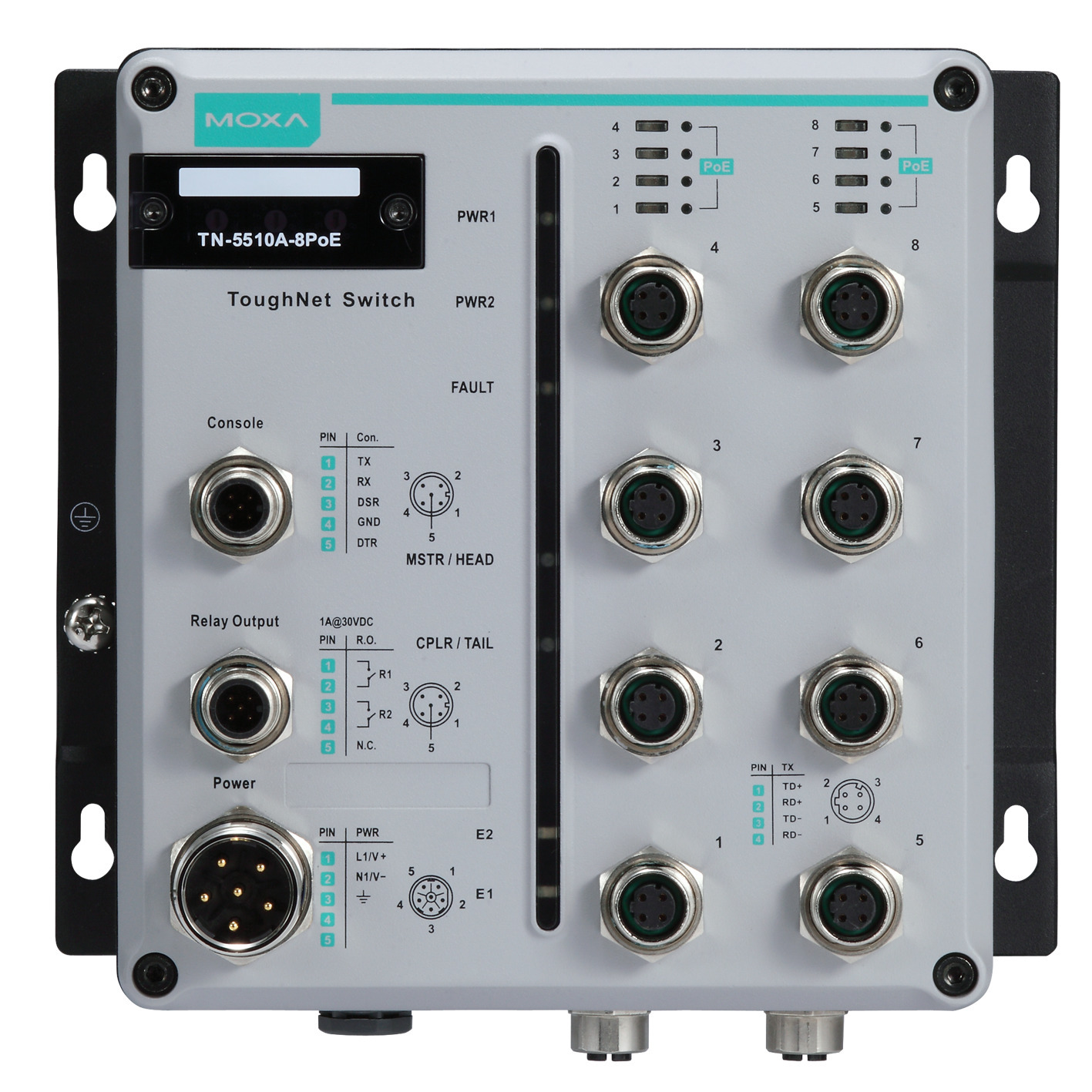

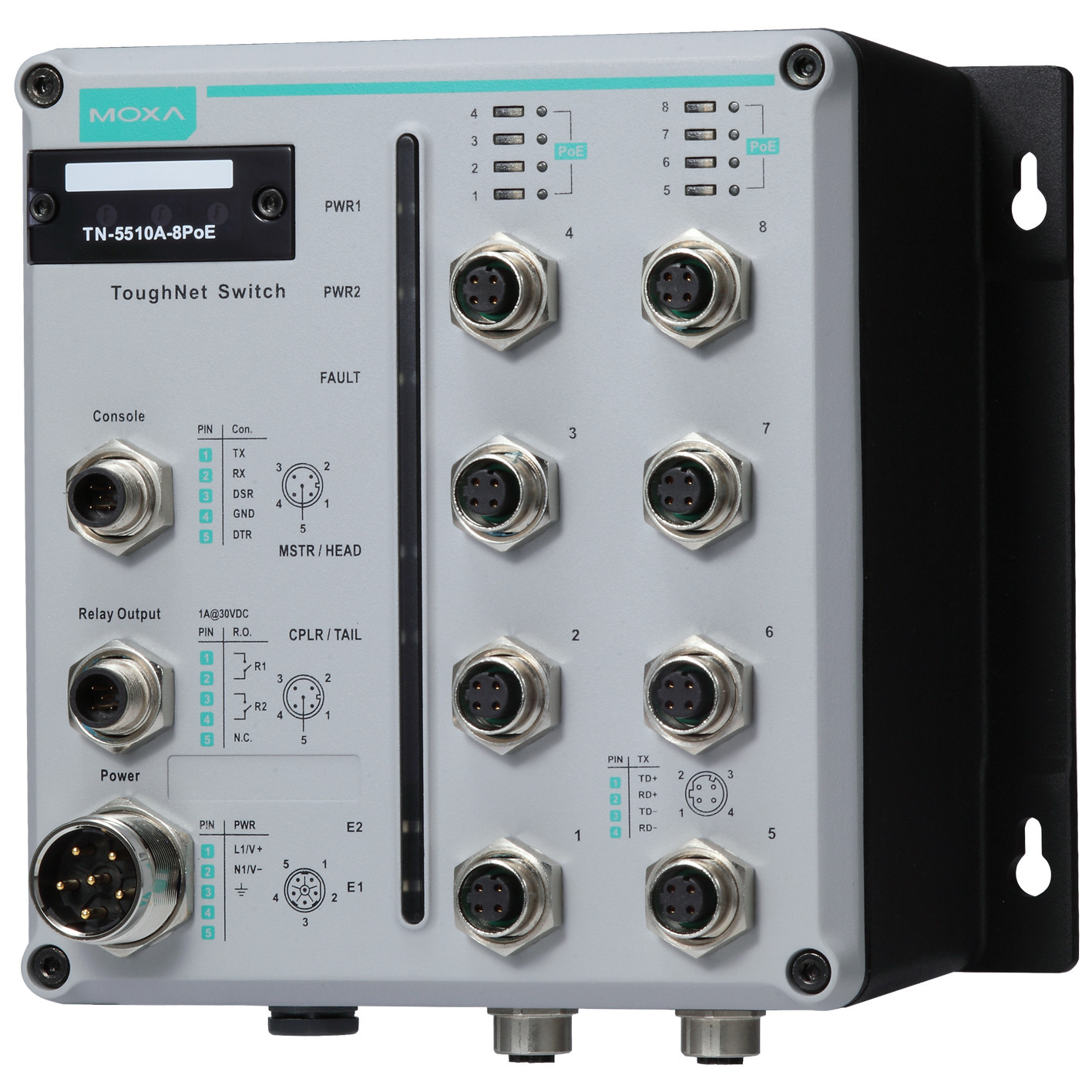

TN-5510A-8PoE-2GTXBP-WV-CT-T

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 06810800

Управляемый Ethernet коммутатор Layer 2 с 8 портами PoE+ (разъемы M12) и 2 портами 10/100/1000 Base-T(X) (разъемы М12), с функцией bypass, питание 24...110В постоянного тока, конформное покрытие, -40...75C

Цена: 6120.25 $ 510 153.44 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 10
Количество 10/100 Mb Ethernet: 8
Тип коннектора 10/100 Mb Ethernet: 8xM12
Количество 10/100/1000 Mb Ethernet: 2
Тип коннектора 10/100/1000 Mb Ethernet: 2xM12 (Bypass)
Портов PoE 100 Мбит/с: 8
Стандарт PoE: 802.3at (PoE+)
Бюджет мощности PoE: 120 Вт

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые технологии: Dynamic Ring Coupling (DRC), Smart PoE
Поддерживаемые функции: Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Access Control Lists, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Макс. кол-во VLAN: 64
Количество IGMP групп: 256

Протоколы связи

Промышленные протоколы: EtherNet/IP, Modbus TCP
Управление: IEEE 1588 PTP V2 (на программном уровне), DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, IGMPv1/v2/v3
Резервирование: STP, RSTP, MSTP, Turbo Ring, Turbo Chain, Turbo Ring with DRC
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3af/at для PoE, IEEE 802.3x для Flow Control, IEEE 802.3u для 100BaseT(X)

Цифровой вывод

Количество каналов DO: 2
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 30В DC

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт M12

Электропитание

DC входное напряжение: 16.8...137.5 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP54

Размеры

Ширина: 185 мм
Глубина: 115 мм
Высота: 180.9 мм

Требования к условиям использования

Рабочая температура: -40...75 °C

Сертификация и поддерживаемые стандарты

Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по ЖД: EN 50121-4, EN 50155, МЭК 60571, EN 45545-2
Стандарты безопасности: МЭК 60950-1, UL 61010-2-201
Стандарт по свободному падению: МЭК 60068-2-31
Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64, МЭК 61373

Файлы

Документация

Модификации серии TN-5500A

TN-5510A-8PoE-2GTXBP-WV-T
Управляемый Ethernet коммутатор Layer 2 с 8 портами PoE+ (разъемы M12) и 2 портами 10/100/1000 Base-T(X) (разъемы М12), с функцией bypass, питание 24...110В постоянного тока, -40...75C
Нет отличий по отображаемым характеристикам
TN-5518A-8PoE-2GTXBP-WV-T
Управляемый Ethernet коммутатор Layer 2 с 8 портами 10/100BaseT(X), 8 портами PoE+ (разъемы M12) и 2 портами 10/100/1000 Base-T(X) (разъемы М12) с функцией Bypass, питание 24...110В постоянного тока, -40...75C
Отличия от основной модели
Количество Ethernet-разъемов
1018
Количество 10/100 Mb Ethernet
816
Тип коннектора 10/100 Mb Ethernet
8xM1216xM12
Тип коннектора 10/100/1000 Mb Ethernet
2xM12 (Bypass)2xM12
Количество разъёмов с функцией Bypass
—2
Поддерживаемые технологии
Smart PoE—
Монтаж
На стенуМонтаж в панель
Ширина
185250
TN-5518A-8PoE-2GTXBP-WV-CT-T
Управляемый Ethernet коммутатор Layer 2 с 8 портами 10/100BaseT(X), 8 портами PoE+ (разъемы M12) и 2 портами 10/100/1000 Base-T(X) (разъемы М12) с функцией Bypass, с защитным покрытием, питание 24...110В постоянного тока, -40...75C
Отличия от основной модели
Количество Ethernet-разъемов
1018
Количество 10/100 Mb Ethernet
816
Тип коннектора 10/100 Mb Ethernet
8xM1216xM12
Тип коннектора 10/100/1000 Mb Ethernet
2xM12 (Bypass)2xM12
Количество разъёмов с функцией Bypass
—2
Поддерживаемые технологии
Smart PoE—
Монтаж
На стенуМонтаж в панель
Ширина
185250
TN-5510A-2GTXBP-WV-CT-T
Управляемый Ethernet коммутатор L2 с 8 портами 10/100 BaseT(X) и с 2 портами 10/100/1000 Base-T(X) с портами М12, Bypass, резервируемое питание 24...110В постоянного тока, защитное покрытие ,-40 до 75С
Отличия от основной модели
Тип коннектора 10/100/1000 Mb Ethernet
2xM12 (Bypass)2xM12
Количество разъёмов с функцией Bypass
—2
Портов PoE 100 Мбит/с
8—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
120 Вт—
Поддерживаемые технологии
Smart PoE—
Резервный вход питания
—Да
DC Резервное питание
—16.8...137.5 В
Монтаж
На стенуМонтаж в панель
Глубина
11576
TN-5510A-2GTXBP-WV-T
Управляемый Ethernet коммутатор L2 с 8 портами 10/100 BaseT(X) и с 2 портами 10/100/1000 Base-T(X) с портами М12, Bypass, резервируемое питание 24...110В постоянного тока, -40 до 75С
Отличия от основной модели
Тип коннектора 10/100/1000 Mb Ethernet
2xM12 (Bypass)2xM12
Количество разъёмов с функцией Bypass
—2
Портов PoE 100 Мбит/с
8—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
120 Вт—
Поддерживаемые технологии
Smart PoE—
Резервный вход питания
—Да
DC Резервное питание
—16.8...137.5 В
Монтаж
На стенуМонтаж в панель
Глубина
11576
TN-5518A-2GTXBP-WV-T
Управляемый Ethernet коммутатор Layer 2 с 16 портами 10/100BaseT(X) и 2 портами 10/100/1000BaseT(X) (разъемы M12), 2 порта Gigabit с функцией bypass, резервируемое питание 24...110В постоянного тока, -40...75C
Отличия от основной модели
Количество Ethernet-разъемов
1018
Количество 10/100 Mb Ethernet
816
Тип коннектора 10/100 Mb Ethernet
8xM1216xM12
Тип коннектора 10/100/1000 Mb Ethernet
2xM12 (Bypass)2xM12
Количество разъёмов с функцией Bypass
—2
Портов PoE 100 Мбит/с
8—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
120 Вт—
Поддерживаемые технологии
Smart PoE—
Стандарты IEEE
IEEE 802.3af/at для PoE—
Резервный вход питания
—Да
DC Резервное питание
—16.8...137.5 В
Монтаж
На стенуМонтаж в панель
Ширина
185250
Глубина
11576
TN-5518A-2GTXBP-WV-CT-T
Управляемый Ethernet коммутатор Layer 2 с 16 портами 10/100BaseT(X) и 2 портами 10/100/1000BaseT(X) (разъемы M12), 2 порта Gigabit с функцией bypass, резервируемое питание 24...110В постоянного тока, конформное покрытие, -40...75C
Отличия от основной модели
Количество Ethernet-разъемов
1018
Количество 10/100 Mb Ethernet
816
Тип коннектора 10/100 Mb Ethernet
8xM1216xM12
Тип коннектора 10/100/1000 Mb Ethernet
2xM12 (Bypass)2xM12
Количество разъёмов с функцией Bypass
—2
Портов PoE 100 Мбит/с
8—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
120 Вт—
Поддерживаемые технологии
Smart PoE—
Стандарты IEEE
IEEE 802.3af/at для PoE—
Резервный вход питания
—Да
DC Резервное питание
—16.8...137.5 В
Монтаж
На стенуМонтаж в панель
Ширина
185250
Глубина
11576
