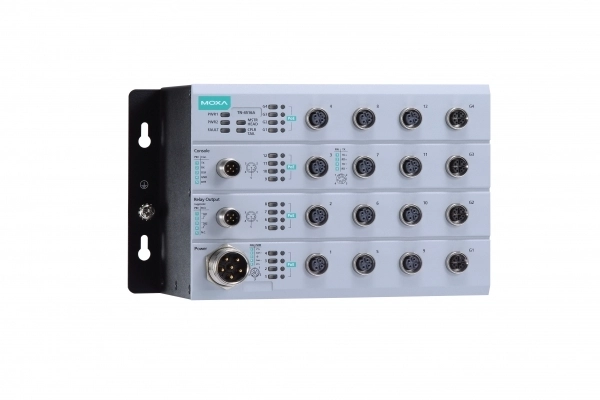

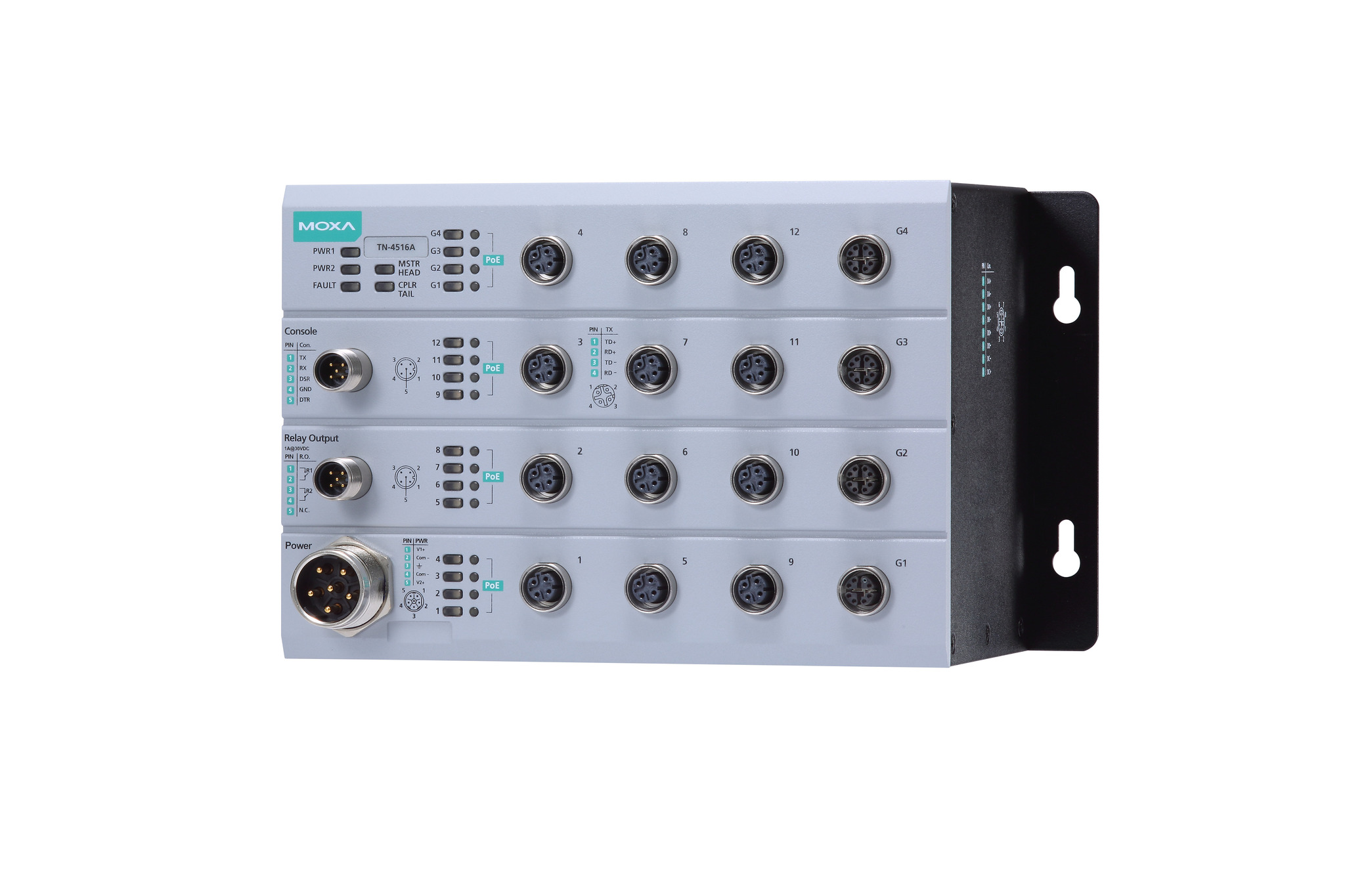

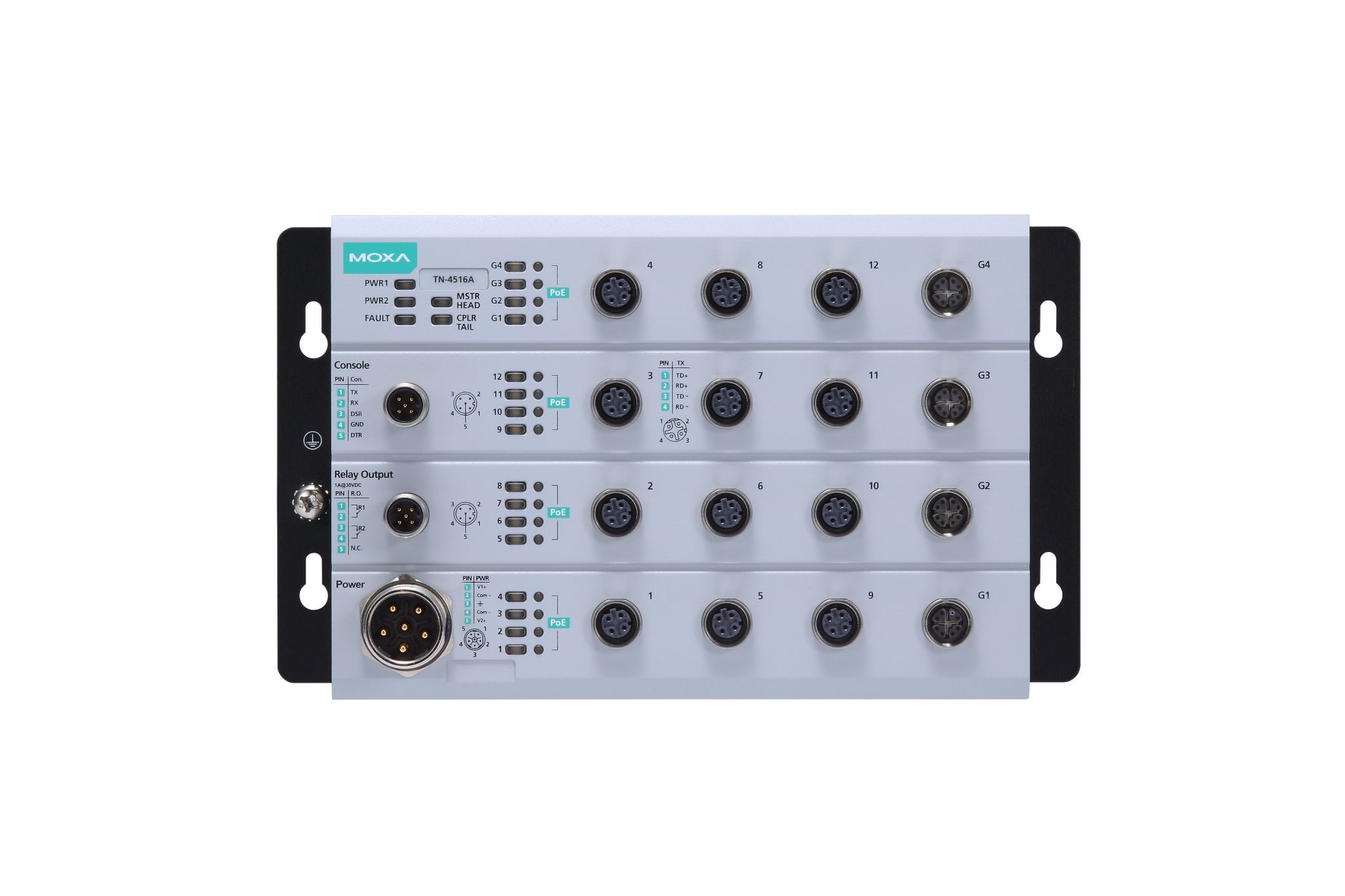

TN-4516A-12PoE-4GPoE-WV-T

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 07182600

Управляемый 16-портовый Ethernet-коммутатор Layer 2: 12 портов 10/100 BaseT(X) Ethernet с POE+, 4 порта 10/100/1000BaseT(X) c POE+, разъемы М12, два источника питания 24-110 В пост.тока, -40...+75С

Цена: 7310.68 $ 631 491.42 ₽
с НДС 22%

Спецификация

Сетевые порты

Всего Ethernet портов: 16
Портов 10/100 Mb Ethernet: 12
Тип коннектора 10/100 Mb Ethernet: 12xM12
Портов 10/100/1000 Mb Ethernet: 4
Тип коннектора 10/100/1000 Mb Ethernet: 4xM12
Портов PoE 100 Мбит/с: 12
Портов PoE 1000 Мбит/с: 4
Стандарт PoE: 802.3at (PoE+)
Бюджет мощности PoE: 120 Вт

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые технологии: Dynamic Ring Coupling (DRC)
Поддерживаемые функции: Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Макс. кол-во VLAN: 64
Очередей приоритетов на порт: 4
Количество IGMP групп: 256

Протоколы связи

Промышленные протоколы: EtherNet/IP, Modbus TCP
Управление: IEEE 1588 PTP V2 (на программном уровне), DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, IGMPv1/v2/v3
Резервирование: STP, RSTP, MSTP, Turbo Ring, Turbo Chain, Turbo Ring with DRC
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3af/at для PoE, IEEE 802.3x для Flow Control, IEEE 802.3u для 100BaseT(X)

Цифровой вывод

Количество каналов DO: 2
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 30В DC

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт M12, M12 (USB)

Электропитание

Резервный вход питания: Да
DC входное напряжение: 16.8...137.5 В
DC Резервное питание: 16.8...137.5 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP42

Размеры

Ширина: 229.8 мм
Глубина: 122.3 мм
Высота: 132 мм

Требования к условиям использования

Рабочая температура: -40...75 °C

Сертификация и поддерживаемые стандарты

Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по ЖД: EN 50121-4, EN 50155, МЭК 60571, EN 45545-2
Стандарты безопасности: UL 60950-1, UL 61010-2-201
Стандарт по свободному падению: МЭК 60068-2-31
Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64, МЭК 61373

Файлы

Документация

Модификации серии TN-4500A

TN-4516A-12PoE-4GPoE-WV-CT-T
Управляемый 16-портовый Ethernet-коммутатор Layer 2: 12 портов 10/100 BaseT(X) Ethernet с POE+, 4 порта 10/100/1000BaseT(X) c POE+, разъемы М12, два источника питания 24-110 В пост.тока, конформное покрытие, -40...+75С
Отличия от основной модели
Конформное покрытие
—Есть
TN-4516A-12PoE-2GPoE-2GTXBP-WV-T
Управляемый 16-портовый Ethernet-коммутатор Layer 2: 12 портов 10/100 BaseT(X) 802.3at PoE+, 2 порта 10/100/1000BaseT(X) 802.3at PoE+, 2 порта 10/100/1000 Base-T(X) M12 c bypass
Отличия от основной модели
Количество разъёмов с функцией Bypass
—2
Портов PoE 1000 Мбит/с
42
Монтаж
—Монтаж в панель
TN-4516A-4GTX-WV-T
Управляемый 16-портовый Ethernet-коммутатор Layer 2: 12 портов 10/100 BaseT(X) Ethernet, 4 порта 10/100/1000BaseT(X), разъемы М12, два источника питания 24-110 В пост.тока, -40...+75С
Отличия от основной модели
Портов PoE 100 Мбит/с
12—
Портов PoE 1000 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
120 Вт—
Стандарты IEEE
IEEE 802.3af/at для PoE—
TN-4516A-12PoE-2GPoE-2GODC-WV-CT-T
Управляемый 16-портовый Ethernet-коммутатор Layer 2: 12 портов 10/100 BaseT(X) 802.3at PoE+, 2 порта 10/100/1000BaseT(X) 802.3at PoE+, 2 порта 1000 BaseLSX Q-ODC, конформное покрытие
Отличия от основной модели
Тип коннектора 10/100/1000 Mb Ethernet
4xM122xQ-ODC, 2xM12
Портов PoE 1000 Мбит/с
42
Стандарты IEEE
—IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
Конформное покрытие
—Есть
Электромагнитные помехи (EMI)
—EN 55022 Class A, FCC Part 15 Subpart B Class A
TN-4528A-16PoE-4GPoE-WV-CT-T
Управляемый 28-портовый Ethernet-коммутатор Layer 2: 16 портов 10/100 BaseT(X) Ethernet с POE+, 4 порта 10/100/1000BaseT(X) c POE+, 8 портов 10/100BaseT(X), разъемы М12, два источника питания 24-110 В пост.тока, конформное покрытие, -40...+75С
Отличия от основной модели
Всего Ethernet портов
1628
Портов 10/100 Mb Ethernet
1224
Тип коннектора 10/100 Mb Ethernet
12xM1224xM12
Портов PoE 100 Мбит/с
1216
Конформное покрытие
—Есть
Ширина
229.8347.8
TN-4516A-4GTX-WV-CT-T
Управляемый 16-портовый Ethernet-коммутатор Layer 2: 12 портов 10/100 BaseT(X) Ethernet, 4 порта 10/100/1000BaseT(X), разъемы М12, два источника питания 24-110 В пост.тока, конформное покрытие, -40...+75С
Отличия от основной модели
Портов PoE 100 Мбит/с
12—
Портов PoE 1000 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
120 Вт—
Резервирование
Turbo Ring with DRC—
Стандарты IEEE
IEEE 802.3af/at для PoE—
Монтаж
На DIN-рейкуМонтаж в панель
Конформное покрытие
—Есть
TN-4516A-4GTXBP-WV-CT-T
Управляемый 16-портовый Ethernet-коммутатор Layer 2: 12 портов 10/100 BaseT(X) Ethernet, 4 порта 10/100/1000BaseT(X) с функцией bypass, разъемы М12, два источника питания 24-110 В пост.тока, конформное покрытие, -40...+75С
Отличия от основной модели
Количество разъёмов с функцией Bypass
—4
Портов PoE 100 Мбит/с
12—
Портов PoE 1000 Мбит/с
4—
Стандарт PoE
802.3at (PoE+)—
Бюджет мощности PoE
120 Вт—
Стандарты IEEE
IEEE 802.3af/at для PoE—
Монтаж
На DIN-рейкуМонтаж в панель
Конформное покрытие
—Есть
TN-4524A-16PoE-WV-T
Управляемый 24-портовый Ethernet-коммутатор Layer 2: 16 портов 10/100 BaseT(X) Ethernet с POE+, 8 портов 10/100BaseT(X), разъемы М12, два источника питания 24-110 В пост.тока, -40...+75С
Отличия от основной модели
Всего Ethernet портов
1624
Портов 10/100 Mb Ethernet
1224
Тип коннектора 10/100 Mb Ethernet
12xM1224xM12
Портов 10/100/1000 Mb Ethernet
4—
Портов PoE 100 Мбит/с
1216
Тип коннектора 10/100/1000 Mb Ethernet
4xM12—
Портов PoE 1000 Мбит/с
4—
Бюджет мощности PoE
120 Вт—
Ширина
229.8347.8
TN-4524A-16PoE-WV-CT-T
Управляемый 24-портовый Ethernet-коммутатор Layer 2: 16 портов 10/100 BaseT(X) Ethernet с POE+, 8 портов 10/100BaseT(X), разъемы М12, два источника питания 24-110 В пост.тока, конформное покрытие, -40...+75С
Отличия от основной модели
Всего Ethernet портов
1624
Портов 10/100 Mb Ethernet
1224
Тип коннектора 10/100 Mb Ethernet
12xM1224xM12
Портов 10/100/1000 Mb Ethernet
4—
Портов PoE 100 Мбит/с
1216
Тип коннектора 10/100/1000 Mb Ethernet
4xM12—
Портов PoE 1000 Мбит/с
4—
Бюджет мощности PoE
120 Вт—
Конформное покрытие
—Есть
Ширина
229.8347.8
