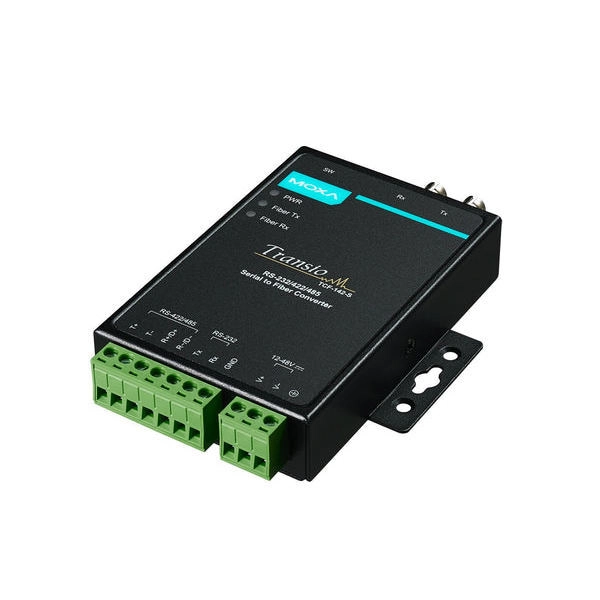

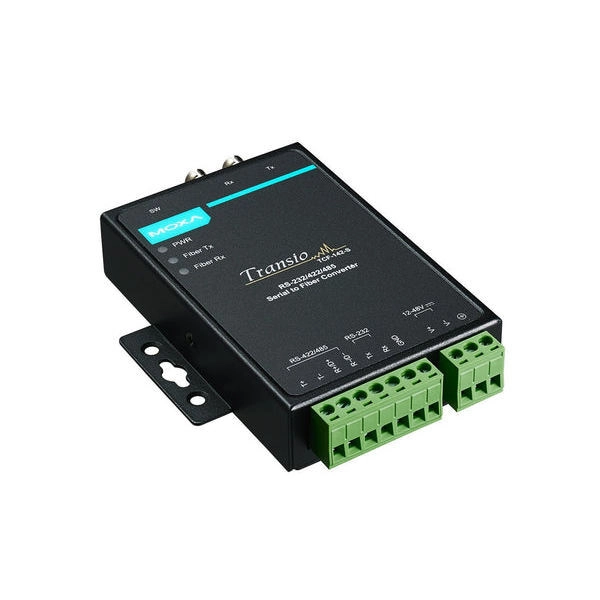

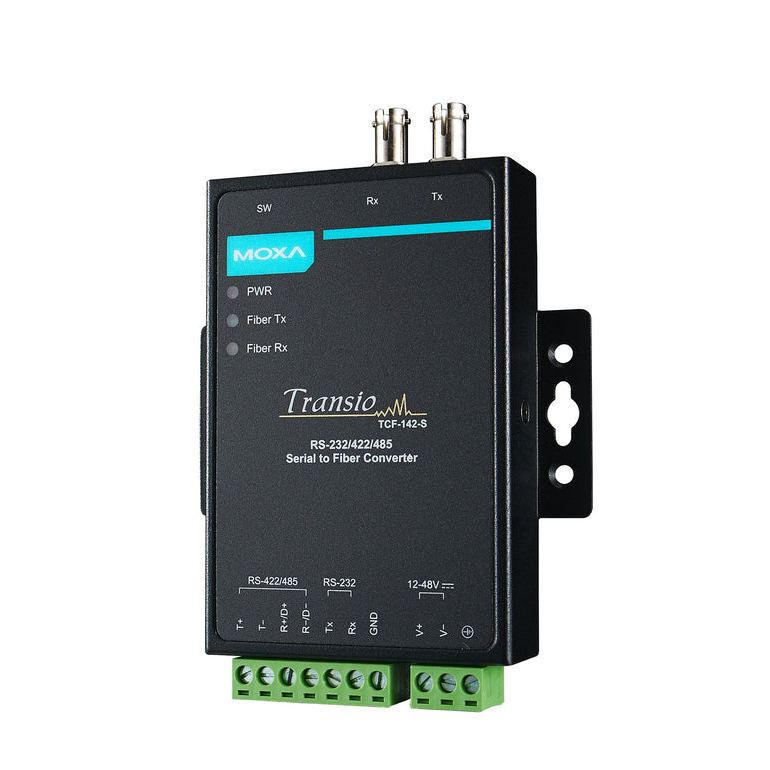

Спецификация
Оптические порты | |
Количество оптических портов | 1xST |
Тип оптического волокна | одномодовое |
Порты ввода-вывода | |
Всего последовательных портов | 1 |
Количество разъемов RS-232/422/485 | 1 |
Параметры коммутатора | |
Поддерживаемые функции | Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи |
Способы оповещения и настройки | |
Индикация | Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных |
Электропитание | |
DC входное напряжение | 12...48 В |
Требования к условиям использования | |
Рабочая температура | 0...60 °C |
Реализация корпуса | |
Внешний вид и материал | Алюминий |
Монтаж | На стену, На DIN-рейку |
Размеры | |
Ширина | 67 мм |
Глубина | 22 мм |
Высота | 100 мм |
Сертификация и поддерживаемые стандарты | |
Сертификаты | CE, WEEE, FCC |
Электромагнитные помехи (EMI) | FCC Part 15 Subpart B Class B, CISPR 32 |
Стандарты ЭМС | EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032 |
Стандарты безопасности | UL 60950-1 |

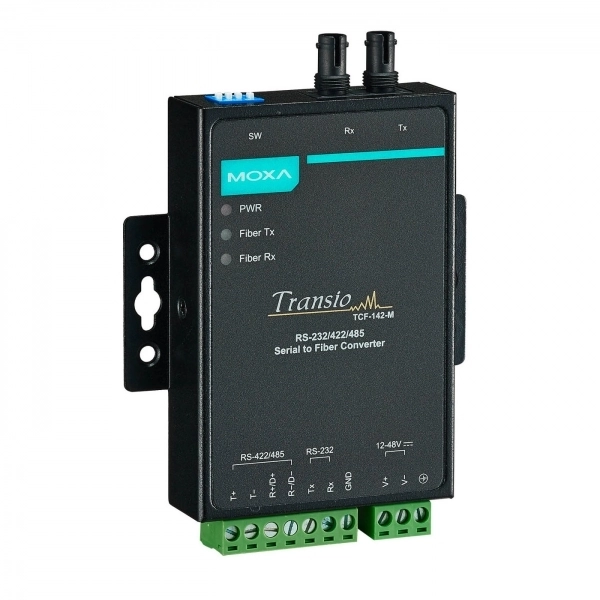

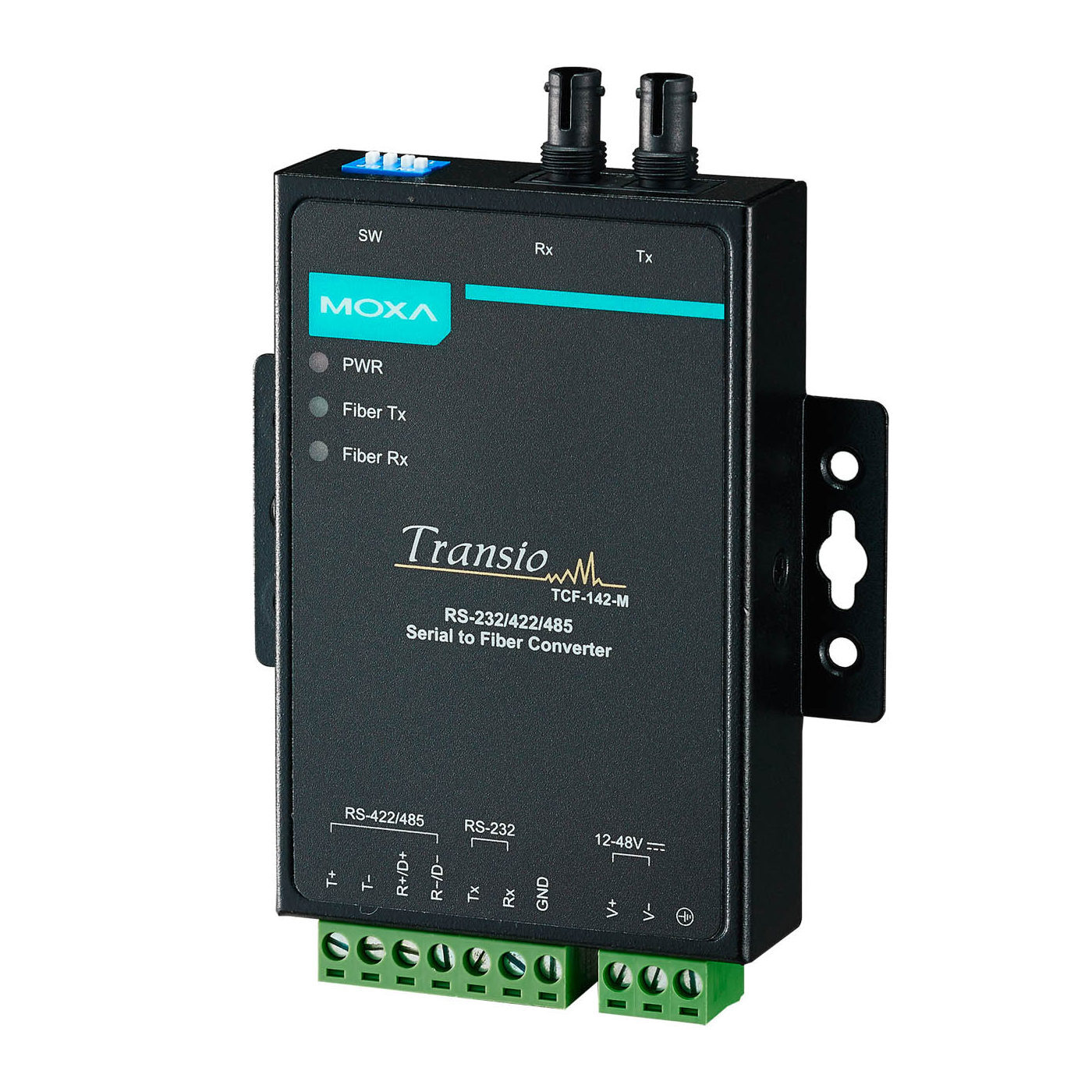

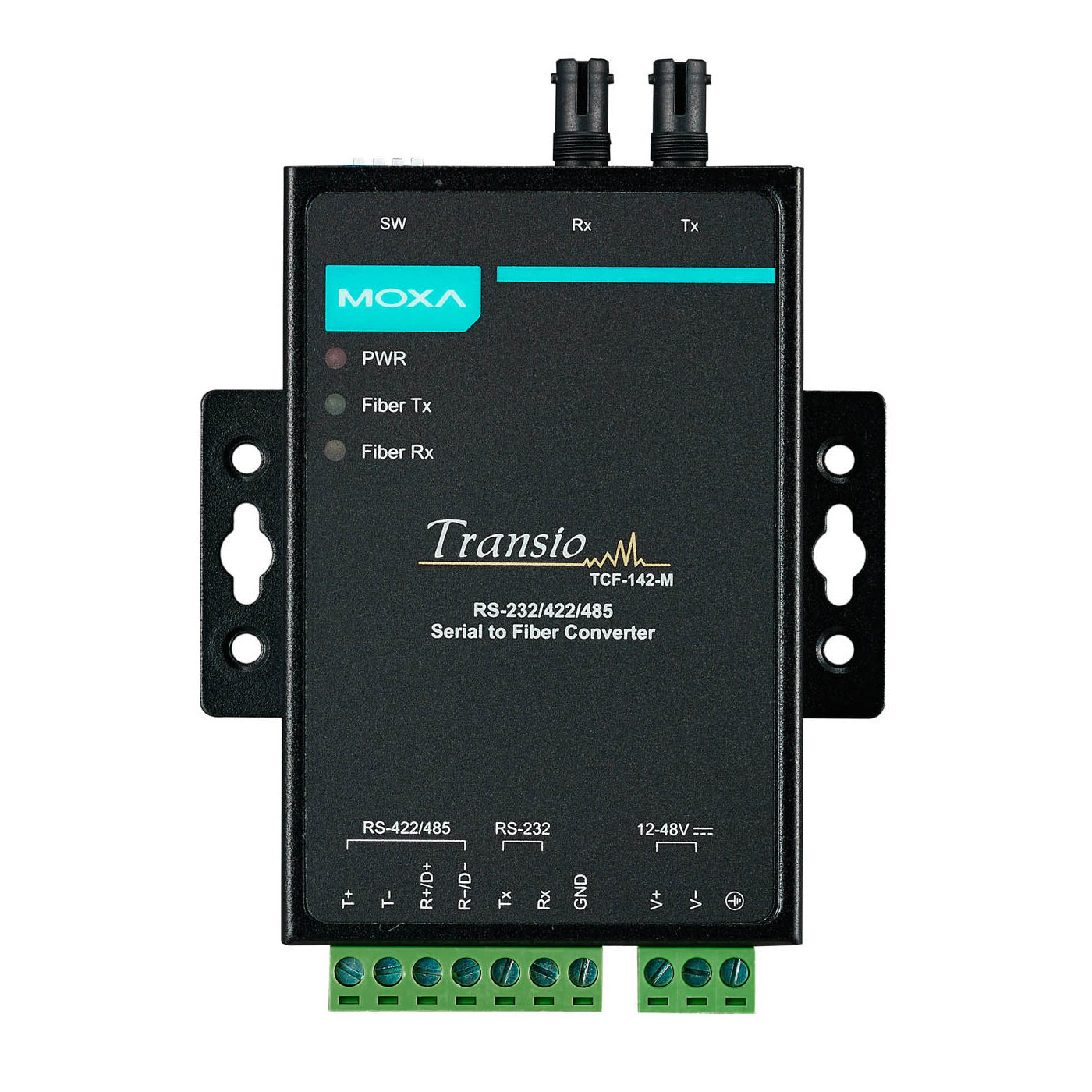

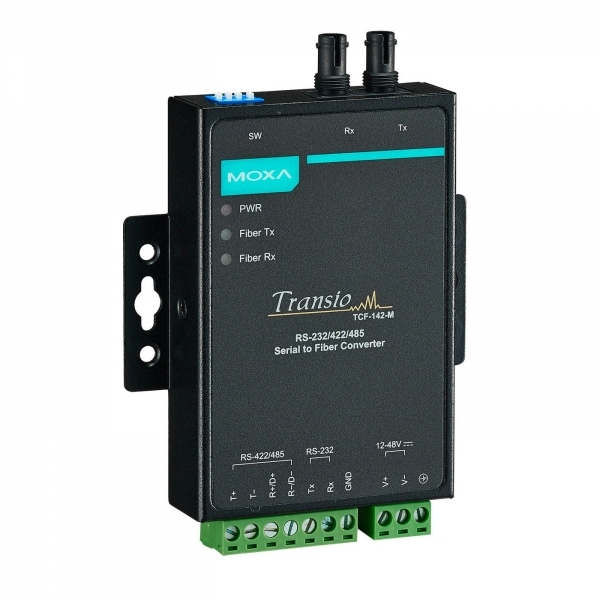

Модификации
Вопросы о товаре
Александр
Добрый день. На объекте необходимо подключить по оптическому кабелю периферийные контроллеры охранных систем, расположенные по периметру объекта, к центральному шкафу в котором установлен объектовый контроллер охранной системы. Все оборудование (периферийные и объектовый контроллеры безопасности) работают по RS-485. Необходимо объединить все контроллеры в одну сеть. Предполагается использовать конвекторы TCF-142-S-SC-T по схеме точка-точка, то есть каждый периферийный контроллер подключается через свою пару TCF-142-S-SC-T, при этом конечные TCF-142-S-SC-T объединяются по одной шине RS-485 и подключаются к центральному контроллеру охранной системы. В инструкции на TCF-142-S-SC-T указана схема подключения кольцом, какая схема будет работоспособна в нашем случае?

Добрый день, Александр.
Исходя их вашего вопроса получим, что необходимо определиться между выбором схемы включения: топология «кольцо» и точка-точка с объединением через шину RS 485.
Рассмотрим топологию «кольцо».
TCF-142 и ICF-1150 в режиме кольца
Конвертеры RS-232/422/485 интерфейсов в оптоволокно серии TCF-142 и позволяют просто преобразовать последовательный интерфейс в оптоволокно и поддерживают соединение типа оптическое кольцо в режиме полудуплекс, т.е. в этом режиме в один момент времени возможно либо передавать, либо принимать данные, но не одновременно.

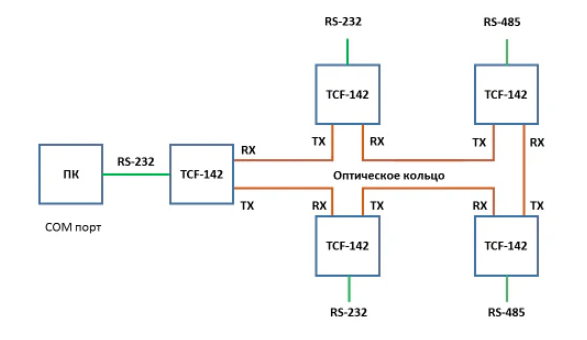

Конвертеры соединяются друг с другом как показано на схеме ниже

Команда с первого модуля отправляется ко второму модулю, преобразуется в СОМ порт, потом идет к третьему модулю, так она проходит по кругу через всё оптическое кольцо и, вернувшись назад, отбрасывается.
Таким образом можно создать систему с общей длиной оптоволокна до 100 км.
Тип данных в этой схеме не имеет значения, можно передавать Modbus RTU или любой другой протокол.
Применяя такую схему нужно помнить, что это оптоволокно не является Ethernet и у вас не получится подключить Ethernet коммутатор в эту систему.
Плюсы: Простая схема; Бюджетное решение.
Минусы: Режим работы полудуплекс; Обрыв одного оптоволокна выводит всю систему из строя.

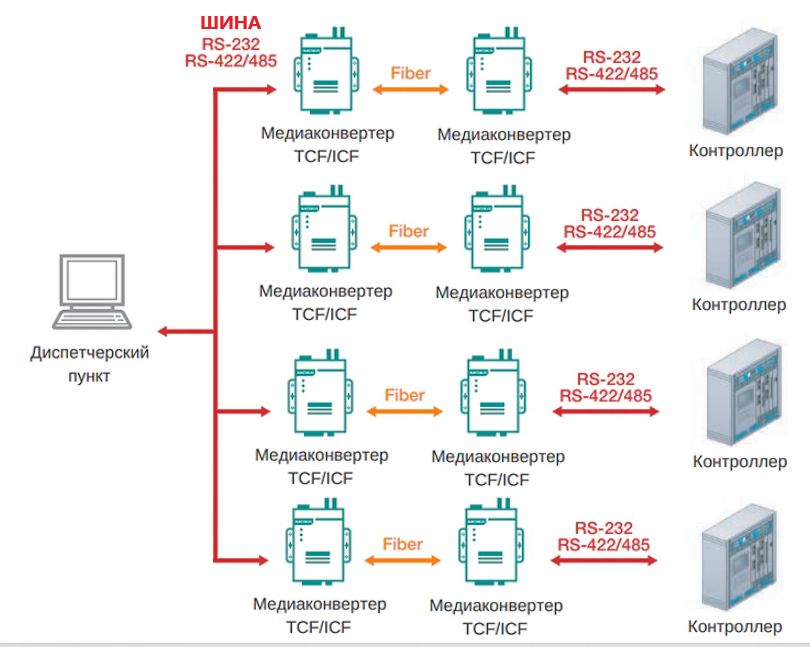

Рассмотрим топологию точка-точка с объединением в общую шину RS 485

При реализации такой схемы необходимо учесть, что количество соединяемых устройств, подключаемых к одной линии интерфейса, зависит от типа примененных в устройстве приемопередатчиков. Один передатчик рассчитан на управление 32 стандартными приемниками. Выпускаются приемники со входным сопротивлением 1/2, 1/4, 1/8 от стандартного. При использовании таких приемников общее число устройств может быть увеличено соответственно: 64, 128 или 256.
Плюсы: Простая схема; Отказоустойчивость выше.
Минусы: Потребуется закупить больше оборудования.
Вывод: обе схемы будут работать.
Исходя их вашего вопроса получим, что необходимо определиться между выбором схемы включения: топология «кольцо» и точка-точка с объединением через шину RS 485.
Рассмотрим топологию «кольцо».
TCF-142 и ICF-1150 в режиме кольца
Конвертеры RS-232/422/485 интерфейсов в оптоволокно серии TCF-142 и позволяют просто преобразовать последовательный интерфейс в оптоволокно и поддерживают соединение типа оптическое кольцо в режиме полудуплекс, т.е. в этом режиме в один момент времени возможно либо передавать, либо принимать данные, но не одновременно.
Конвертеры соединяются друг с другом как показано на схеме ниже

Команда с первого модуля отправляется ко второму модулю, преобразуется в СОМ порт, потом идет к третьему модулю, так она проходит по кругу через всё оптическое кольцо и, вернувшись назад, отбрасывается.
Таким образом можно создать систему с общей длиной оптоволокна до 100 км.
Тип данных в этой схеме не имеет значения, можно передавать Modbus RTU или любой другой протокол.
Применяя такую схему нужно помнить, что это оптоволокно не является Ethernet и у вас не получится подключить Ethernet коммутатор в эту систему.
Плюсы: Простая схема; Бюджетное решение.
Минусы: Режим работы полудуплекс; Обрыв одного оптоволокна выводит всю систему из строя.
Рассмотрим топологию точка-точка с объединением в общую шину RS 485

При реализации такой схемы необходимо учесть, что количество соединяемых устройств, подключаемых к одной линии интерфейса, зависит от типа примененных в устройстве приемопередатчиков. Один передатчик рассчитан на управление 32 стандартными приемниками. Выпускаются приемники со входным сопротивлением 1/2, 1/4, 1/8 от стандартного. При использовании таких приемников общее число устройств может быть увеличено соответственно: 64, 128 или 256.
Плюсы: Простая схема; Отказоустойчивость выше.
Минусы: Потребуется закупить больше оборудования.
Вывод: обе схемы будут работать.
