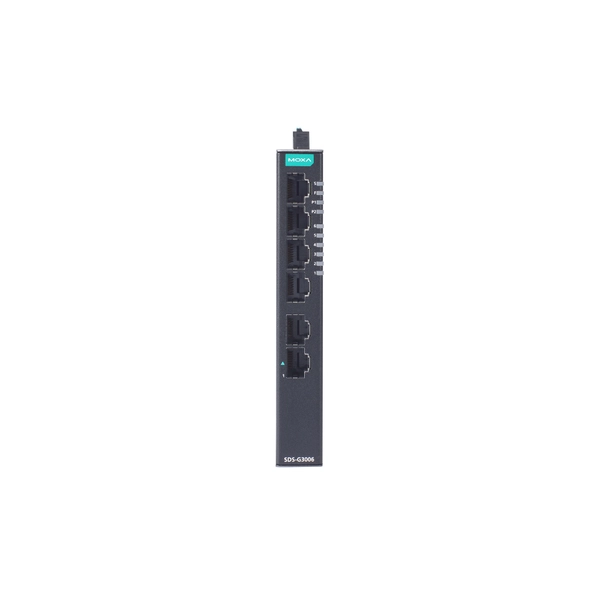

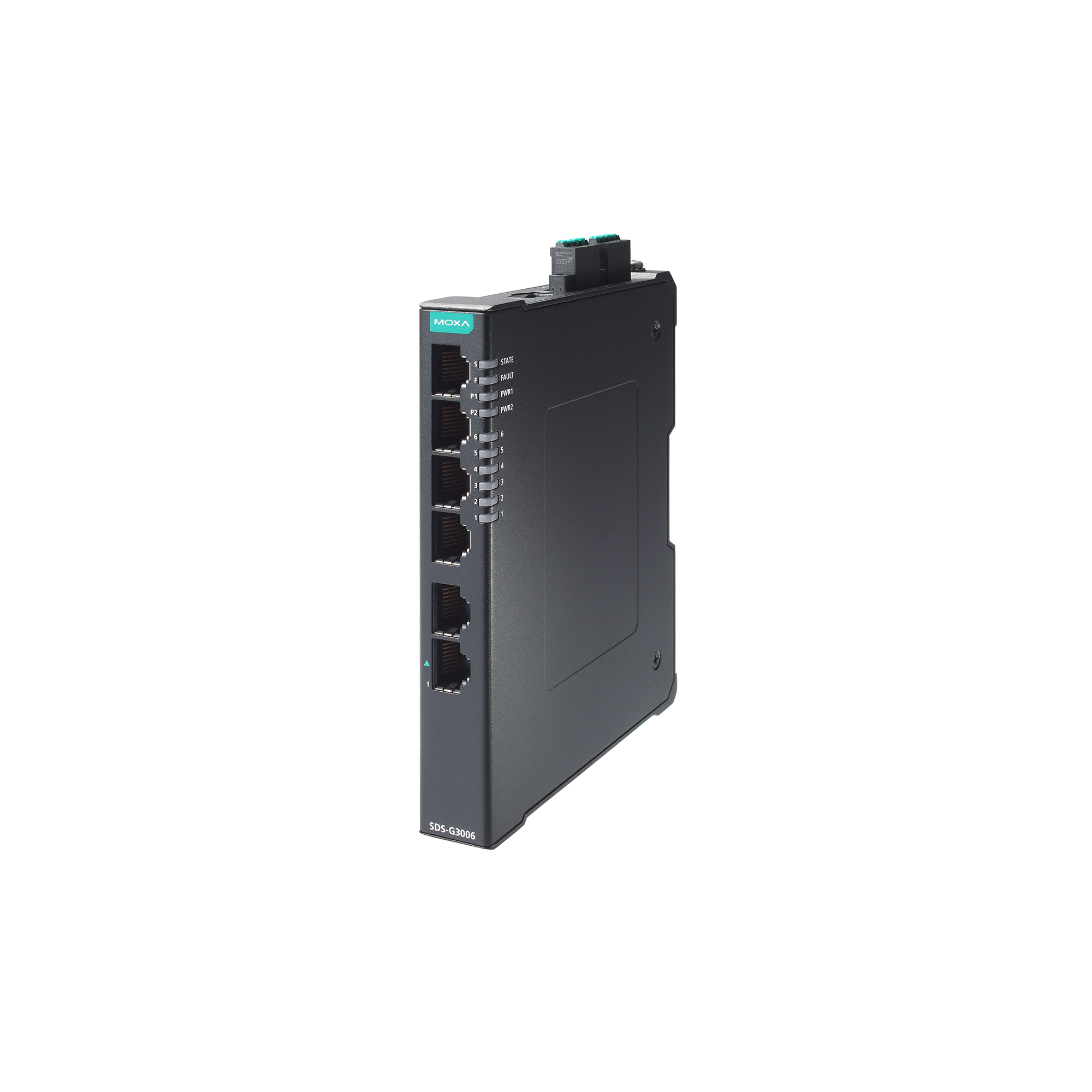

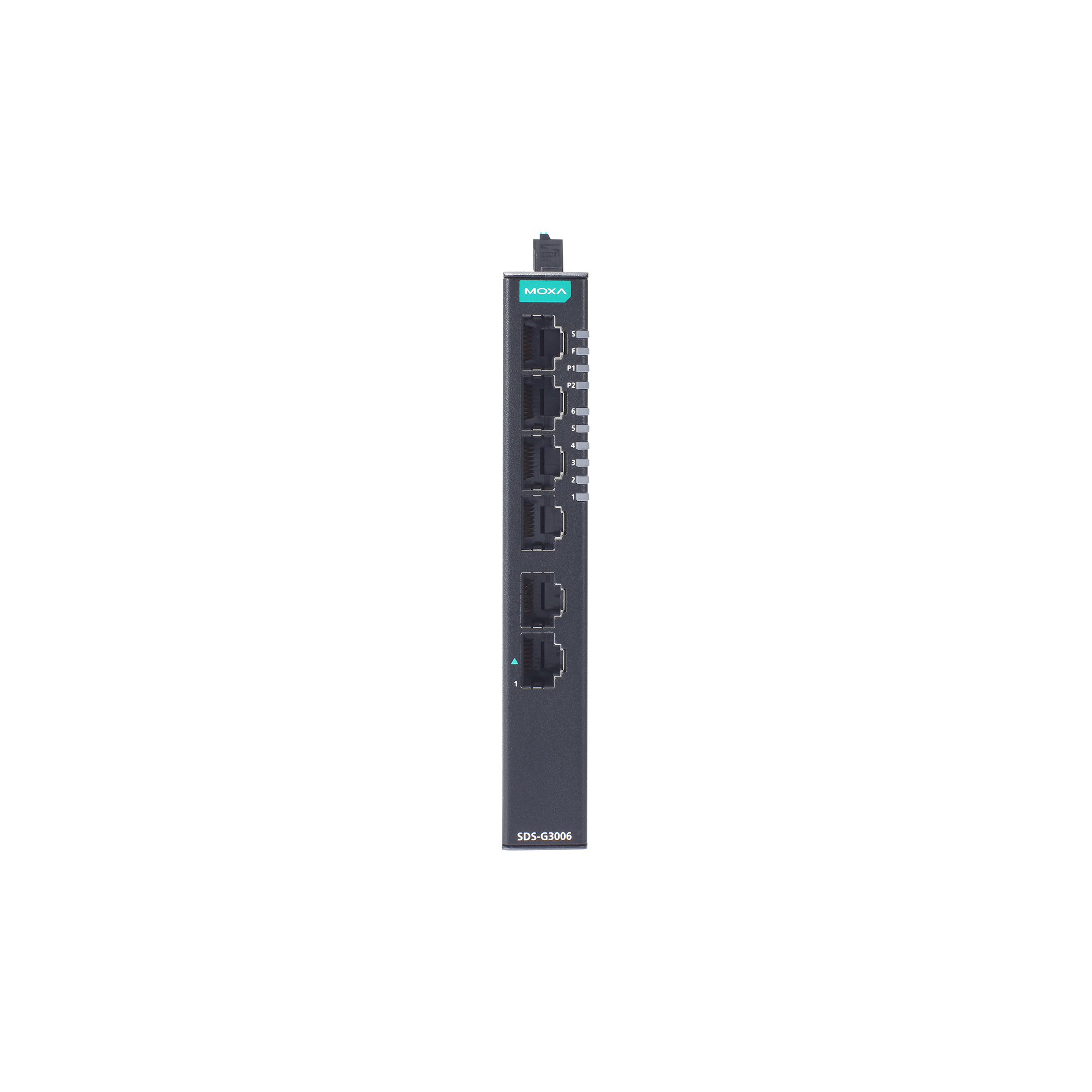

SDS-G3006

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 11690100

Промышленный 6-портовый коммутатор Ethernet, 6 портов 10/100/1000BaseT(X) RJ45, выход реле 1A@24VDC, -10...+60C, 9.6-60VDC-in

Цена: 703.59 $ 58 647.74 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 6
Количество 10/100/1000 Mb Ethernet: 6
Тип коннектора 10/100/1000 Mb Ethernet: RJ-45

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, Port Lock, Защита от широковещательного шторма, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Функции безопасности соответствуют МЭК 62443
Таблица MAC адресов: 8000
Буфер пакетов: 3000 кБит
Макс. кол-во VLAN: 8

Протоколы связи

Промышленные протоколы: EtherNet/IP, PROFINET, Modbus TCP
Управление: NTP Server/Client, SNTP, SNMPv1/v2c/v3, LLDP, Syslog, DHCP Client, RMON
Резервирование: STP, RSTP, MRP
Безопасность: HTTPS, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3ab для 1000BaseT(X), IEEE 802.1P для CoS

Цифровой ввод

Количество каналов DI: 1
Уровень логического "0": -30~3 В
Уровень логической "1": 13~30 В

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Способы оповещения и настройки

Метод настройки: WEB-консоль

Порты

Тип коннектора: USB type A

Электропитание

Резервный вход питания: Да
DC входное напряжение: 9.6...60 В
DC Резервное питание: 9.6...60 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На DIN-рейку
IP-защита изделия: IP40

Размеры

Ширина: 20 мм
Глубина: 111 мм
Высота: 135 мм

Требования к условиям использования

Рабочая температура: -10...60 °C
Влажность: 5-95%

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 32, EN 61000-6-4
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 61000-6-2, EN 61000-6-4
Стандарты безопасности: UL 508, EN 60950-1, UL 61010-2-201
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

Программное обеспечение

3D модель SDS-G3006

Модификации серии SDS-G3006

SDS-G3006-T
Промышленный 6-портовый коммутатор Ethernet, 6 портов 10/100/1000BaseT(X) RJ45, выход реле 1A@24VDC, -40...+75C, 9.6-60VDC-in
Отличия от основной модели
Рабочая температура
-10...60 °C-40...75 °C
SDS-G3006-2GTXSFP
Промышленный 6-портовый коммутатор Ethernet, 4 порта 10/100/1000BaseT(X) RJ45, 2 порта Combo 10/100/1000BaseT(X)/100/1000BaseSFP, выход реле 1A@24VDC, -10...+60C, 9.6-60VDC-in
Отличия от основной модели
Тип коннектора 10/100/1000 Mb Ethernet
—2xКомбо (RJ-45 или SFP)
Количество портов SFP 100/1000 Mbit
—2
Ширина
2036
SDS-G3006-2GTXSFP-T
Промышленный 6-портовый коммутатор Ethernet, 4 порта 10/100/1000BaseT(X) RJ45, 2 порта Combo 10/100/1000BaseT(X)/100/1000BaseSFP, выход реле 1A@24VDC, -40...+75C, 9.6-60VDC-in
Отличия от основной модели
Тип коннектора 10/100/1000 Mb Ethernet
—2xКомбо (RJ-45 или SFP)
Количество портов SFP 100/1000 Mbit
—2
Ширина
2036
Рабочая температура
-10...60 °C-40...75 °C
SDS-G3006-4PoE-2GTXSFP
Промышленный 6-портовый коммутатор Ethernet, 4 порта 10/100/1000BaseT(X) RJ45, 2 порта Combo 10/100/1000BaseT(X)/100/1000BaseSFP, выход реле 1A@24VDC, -10...+60C, 12/24/48VDC-in, PoE
Отличия от основной модели
Тип коннектора 10/100/1000 Mb Ethernet
—2xКомбо (RJ-45 или SFP)
Количество портов SFP 100/1000 Mbit
—2
Портов PoE 100 Мбит/с
—4
Стандарт PoE
—802.3at (PoE+)
Бюджет мощности PoE
—120 Вт
Поддерживаемые функции
Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Функции безопасности соответствуют МЭК 62443—
Управление
SNTPSNMP Inform
Стандарты IEEE
100BaseFX—
Метод настройки
WEB-консоль—
Тип коннектора
USB type A—
DC входное напряжение
9.6...60 В12...48 В
DC Резервное питание
9.6...60 В12...48 В
IP-защита изделия
IP40—
Ширина
20135
Высота
13546
Электромагнитные помехи (EMI)
FCC Part 15 Subpart B Class A, EN 61000-6-4EN 55032, FCC Part 15B Class A, EN55035
Стандарты безопасности
UL 508, EN 60950-1МЭК 62368-1
SDS-G3006-4PoE-2GTXSFP-T
Промышленный 6-портовый коммутатор Ethernet, 4 порта 10/100/1000BaseT(X) RJ45, 2 порта Combo 10/100/1000BaseT(X)/100/1000BaseSFP, выход реле 1A@24VDC, -40...+75C, 12/24/48VDC-in, PoE
Отличия от основной модели
Тип коннектора 10/100/1000 Mb Ethernet
—2xКомбо (RJ-45 или SFP)
Количество портов SFP 100/1000 Mbit
—2
Портов PoE 100 Мбит/с
—4
Уровень коммутатора
Layer 2—
Стандарт PoE
—802.3at (PoE+)
Бюджет мощности PoE
—120 Вт
Поддерживаемые функции
Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Функции безопасности соответствуют МЭК 62443—
Управление
SNTPSNMP Inform
Стандарты IEEE
100BaseFX—
Метод настройки
WEB-консоль—
Тип коннектора
USB type A—
DC входное напряжение
9.6...60 В12...48 В
DC Резервное питание
9.6...60 В12...48 В
IP-защита изделия
IP40—
Ширина
20135
Высота
13536
Рабочая температура
-10...60 °C-40...75 °C
Электромагнитные помехи (EMI)
FCC Part 15 Subpart B Class A, EN 61000-6-4EN 55032, FCC Part 15B Class A, EN55035
Стандарты безопасности
UL 508, EN 60950-1МЭК 62368-1
