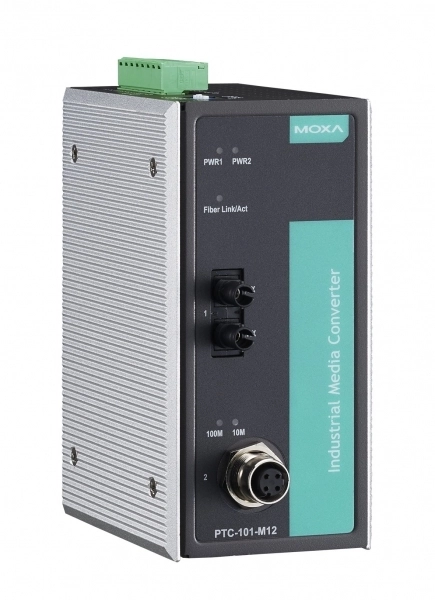

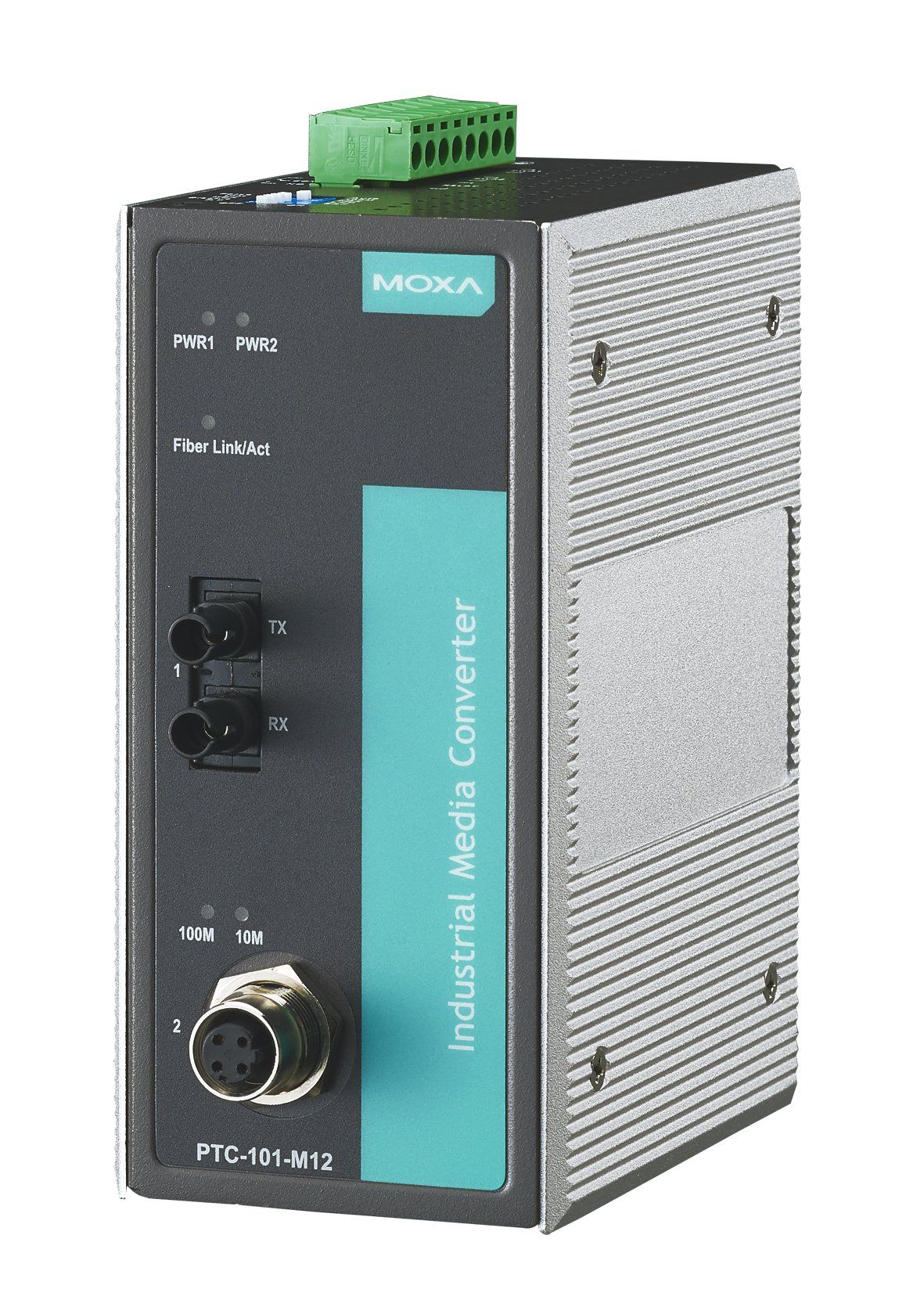

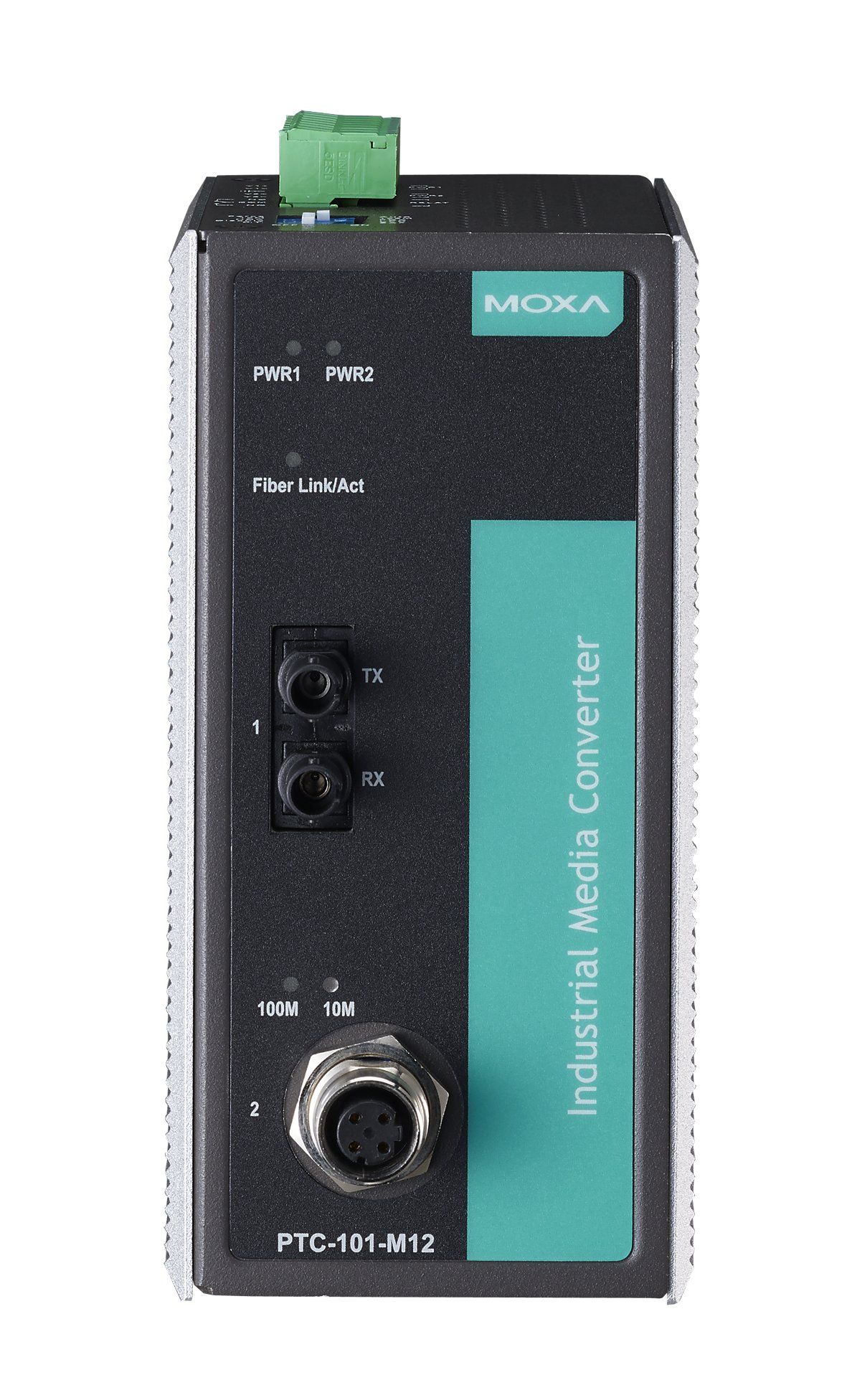

PTC-101-M12-S-ST-LV-CT-T

Бренд:: MOXA
Артикул:: 06743700

Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно, разъемы ST и M12), резервируемое питание 20~70 VDC, сертификаты IEC 61850-3 и EN 50155, конформное покрытие, -40...+85С

Цена: по запросу

Товар снят с производства

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 2
Количество 10/100 Mb Ethernet: 2
Тип коннектора 10/100 Mb Ethernet: M12, ST

Оптические порты

Тип оптического волокна: одномодовое

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Протоколы связи

Стандарты IEEE: IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX

Параметры коммутатора

Поддерживаемые функции: Автоматическое оповещение об обрыве электропитания, Link Fault Pass-Through (LFP)

Способы оповещения и настройки

Индикация: Индикатор скорости 10/100 Мбит, Индикатор питания 1, Индикатор питания 2, Индикатор физического соединения/активности
Метод настройки: DIP-переключатели

Электропитание

DC входное напряжение: 20...72 В
DC Резервное питание: 20...72 В

Требования к условиям использования

Рабочая температура: -40...85 °C

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP30

Размеры

Ширина: 152 мм
Глубина: 67 мм
Высота: 123 мм

Сертификация и поддерживаемые стандарты

Сертификаты: CE, WEEE, FCC
Электромагнитные помехи (EMI): EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 22 Class
Стандарты ЭМС: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты для электроэнергетики: МЭК 61850-3, IEEE 1613
Стандарты по ЖД: EN 50121-4, EN 50155
Стандарты безопасности: UL 60950-1
Стандарты по вибрации и ударам: МЭК 61850-3, МЭК 60870-2-2, EN 50125-3

Файлы

Документация

Модификации серии PTC-101

PTC-101-S-SC-LV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно, разъем SC), дублированный источник питания 20~70 VDC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12, STSC, RJ-45
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-S-LC-LV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно, разъем LC), дублированный источник питания 20~70 VDC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12, STLC дуплексный, RJ-45
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-M-ST-LV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (многомодовое оптоволокно, разъем ST), дублированный источник питания 20~70 VDC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12RJ-45
Тип оптического волокна
одномодовоемногомодовое
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-M-LC-LV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (многомодовое оптоволокно, разъем LC), дублированный источник питания 20~70 VDC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12, STLC дуплексный, RJ-45
Количество оптических портов
—1xLC Duplex
Тип оптического волокна
одномодовоемногомодовое
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-S-SC-HV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно, разъем SC), источник питания 88~300 VDC или 85~264 VAC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12, STSC, RJ-45
Количество каналов DO
1—
Поддерживаемые функции
Автоматическое оповещение об обрыве электропитания—
Тип (транзистора, реле)
Электромеханическое реле—
Максимальный коммутируемый ток для реле с контактами (А)
1А при 24В DC—
DC входное напряжение
20...72 В88...300 В
AC входное напряжение
—85...264 В
DC Резервное питание
20...72 В—
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-S-LC-HV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно, разъем LC), источник питания 88~300 VDC или 85~264 VAC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12, STLC дуплексный, RJ-45
Количество каналов DO
1—
Поддерживаемые функции
Автоматическое оповещение об обрыве электропитания—
Тип (транзистора, реле)
Электромеханическое реле—
Максимальный коммутируемый ток для реле с контактами (А)
1А при 24В DC—
DC входное напряжение
20...72 В88...300 В
AC входное напряжение
—85...264 В
DC Резервное питание
20...72 В—
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-S-ST-HV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно, разъем ST), источник питания 88~300 VDC или 85~264 VAC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12RJ-45
Количество каналов DO
1—
Поддерживаемые функции
Автоматическое оповещение об обрыве электропитания—
Тип (транзистора, реле)
Электромеханическое реле—
Максимальный коммутируемый ток для реле с контактами (А)
1А при 24В DC—
DC входное напряжение
20...72 В88...300 В
AC входное напряжение
—85...264 В
DC Резервное питание
20...72 В—
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-M-LC-HV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (многомодовое оптоволокно, разъем LC), источник питания 88~300 VDC или 85~264 VAC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12, STLC дуплексный, RJ-45
Тип оптического волокна
одномодовоемногомодовое
Количество каналов DO
1—
Поддерживаемые функции
Автоматическое оповещение об обрыве электропитания—
Тип (транзистора, реле)
Электромеханическое реле—
Максимальный коммутируемый ток для реле с контактами (А)
1А при 24В DC—
DC входное напряжение
20...72 В88...300 В
AC входное напряжение
—85...264 В
DC Резервное питание
20...72 В—
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
PTC-101-M-ST-HV
Промышленный конвертер Ethernet 10/100BaseTX в 100BaseFX (многомодовое оптоволокно, разъем ST), источник питания 88~300 VDC или 85~264 VAC, сертификаты IEC 61850-3 и EN 50155, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
M12RJ-45
Тип оптического волокна
одномодовоемногомодовое
Количество каналов DO
1—
Поддерживаемые функции
Автоматическое оповещение об обрыве электропитания—
Тип (транзистора, реле)
Электромеханическое реле—
Максимальный коммутируемый ток для реле с контактами (А)
1А при 24В DC—
DC входное напряжение
20...72 В88...300 В
AC входное напряжение
—85...264 В
DC Резервное питание
20...72 В—
Электромагнитные помехи (EMI)
EN 55022, EN 55024, CISPR 22 ClassCISPR 32
Стандарты ЭМС
—EN 55024, EN 55032
Стандарты по вибрации и ударам
EN 50125-3—
