Сетевые порты |
| Количество Ethernet-разъемов | 28 |
| Количество 10/100/1000 Mb Ethernet | 28 |
| Тип коннектора 10/100/1000 Mb Ethernet | 2xRJ-45 |
| Количество портов SFP 100/1000 Mbit | 2 |
| Бюджет мощности PoE | 720 Вт |
Параметры коммутатора |
| Управляемый | Да |
| Уровень коммутатора | Layer 2 |
| Поддерживаемые технологии | RSTP Grouping, Video Always-On (V-ON), NoiseGuard, МЭК 61850 QoS, Smart PoE |
| Поддерживаемые функции | Port Mirror, MAC sticky, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Dying Gasp, Flow Control, Back pressure flow control, Access Control Lists, MAC Authentication Bypass, MAB Authentication, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Подключение к системе управления и мониторинга |
| Таблица MAC адресов | 16000 |
| Буфер пакетов | 12 кБит |
| Размер Jumbo-фреймов | 9.6 кБ |
| Макс. кол-во VLAN | 512 |
| Очередей приоритетов на порт | 8 |
| Количество IGMP групп | 4096 |
Протоколы связи |
| Промышленные протоколы | EtherNet/IP, Modbus TCP |
| Управление | DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, IGMPv1/v2/v3, MMS, IEEE 1588 PTP V2 (на аппаратном уровне) |
| Резервирование | STP, RSTP, MSTP, Turbo Ring, Turbo Chain, MRP |
| Безопасность | HTTPS, SSH, RADIUS, TACACS+, SSL |
| Стандарты IEEE | IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX |
Цифровой вывод |
| Количество каналов DO | 1 |
| Тип DO | Сигнальное реле |
| Максимальный коммутируемый ток для реле с контактами (А) | 2А при 30В DC, 0.5А при 125В AC |
Слоты расширения |
| Общее число слотов | 6 |
| Совместимые модули | LM-7000H серия, PWR-HV/LV-P48 модули питания |
Способы оповещения и настройки |
| Метод настройки | Telnet, Консольный порт, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig |
Порты |
| Тип коннектора | USB type A, Консольный порт Micro USB |
Реализация корпуса |
| Внешний вид и материал | Металл |
| Монтаж | В стойку 19" |
| IP-защита изделия | IP30 |
| Высота в юнитах | 1 U |

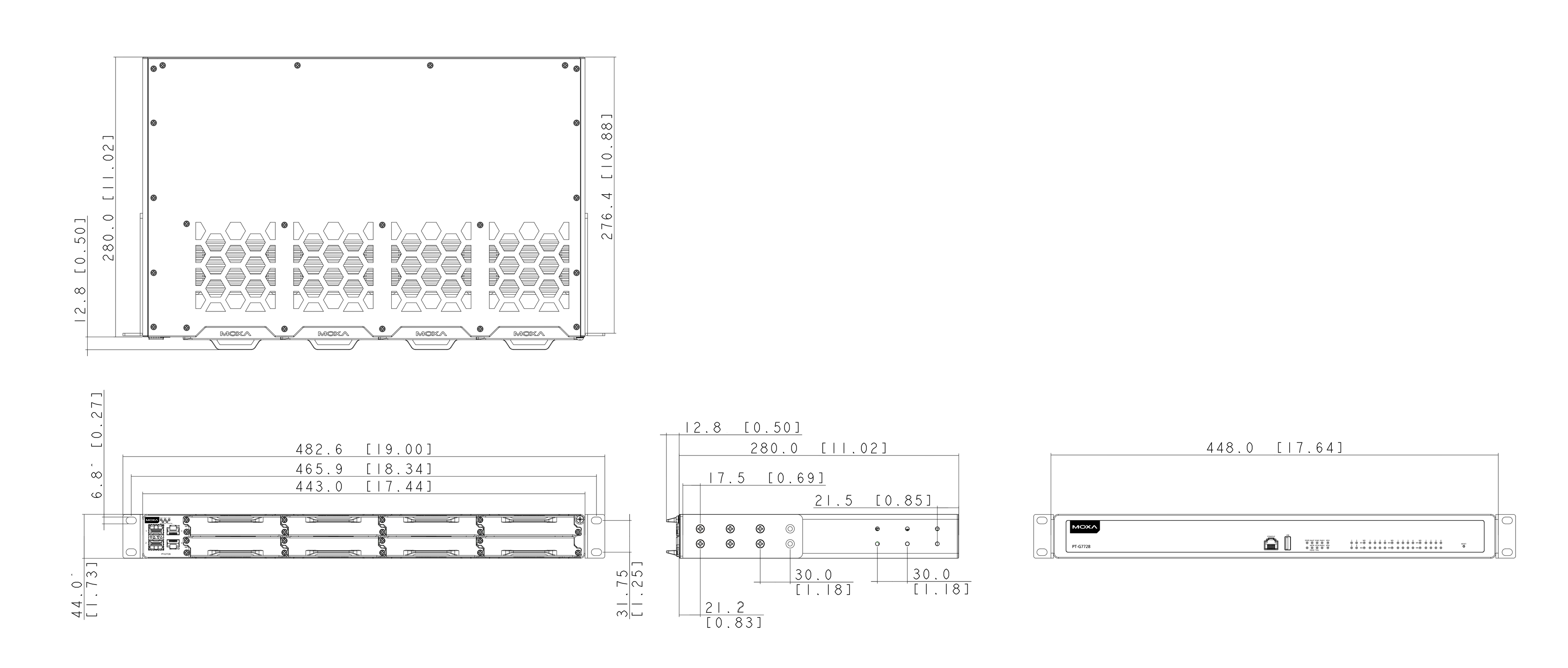

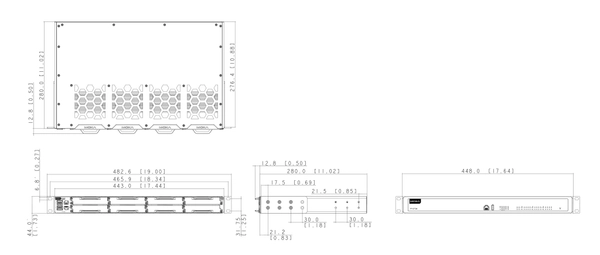

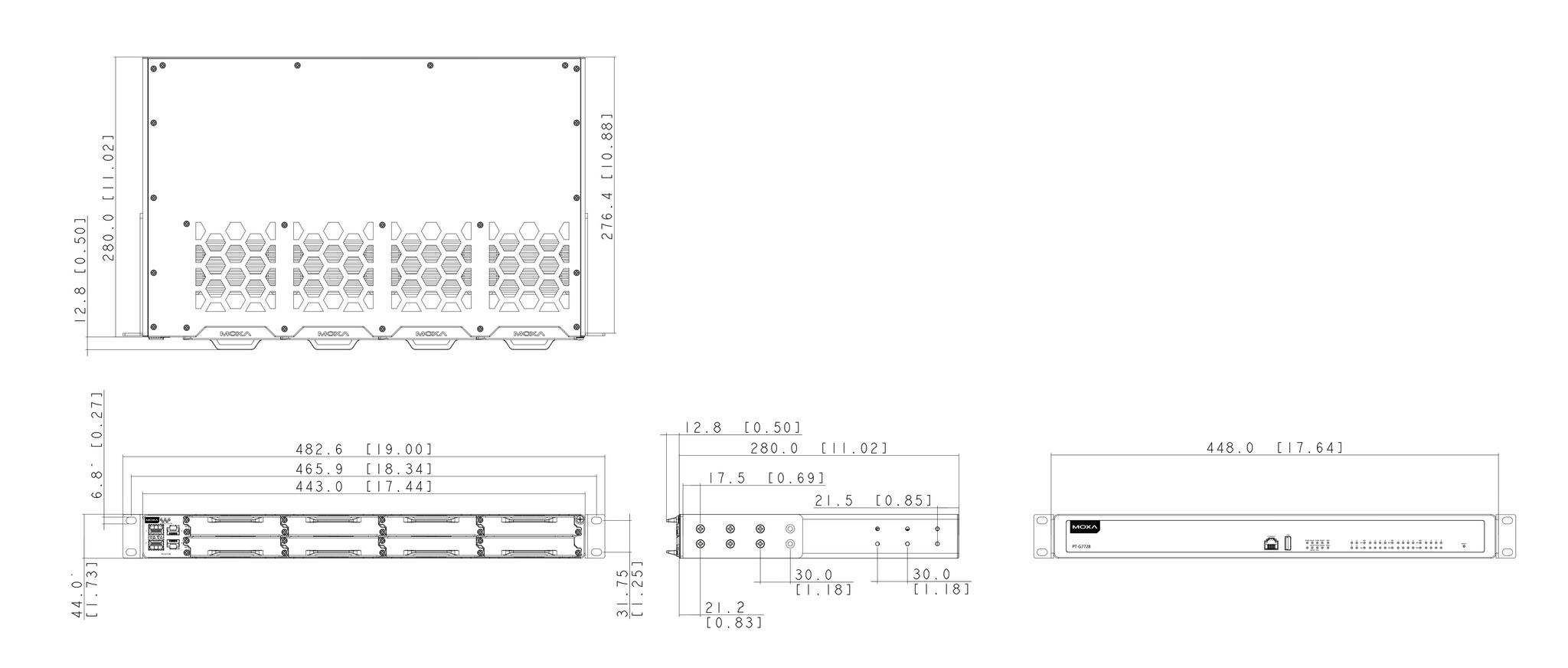

Размеры |
| Ширина | 443 мм |
| Глубина | 280 мм |
| Высота | 44 мм |
Требования к условиям использования |
| Рабочая температура | -40...85 °C |
Сертификация и поддерживаемые стандарты |
| Электромагнитные помехи (EMI) | FCC Part 15 Subpart B Class A, CISPR 32 |
| Стандарты ЭМС | МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032 |
| Стандарты для электроэнергетики | МЭК 61850-3, IEEE 1613 |
| Стандарты по ЖД | EN 50121-4 |
| Стандарты безопасности | UL 61010-2-201 |
