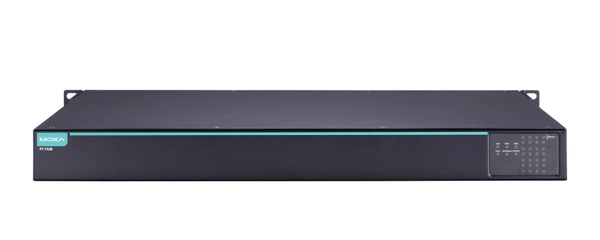

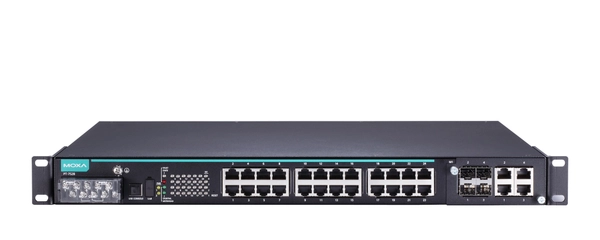

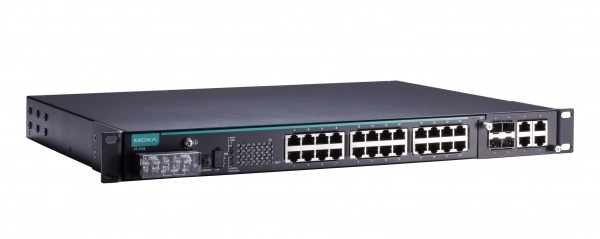

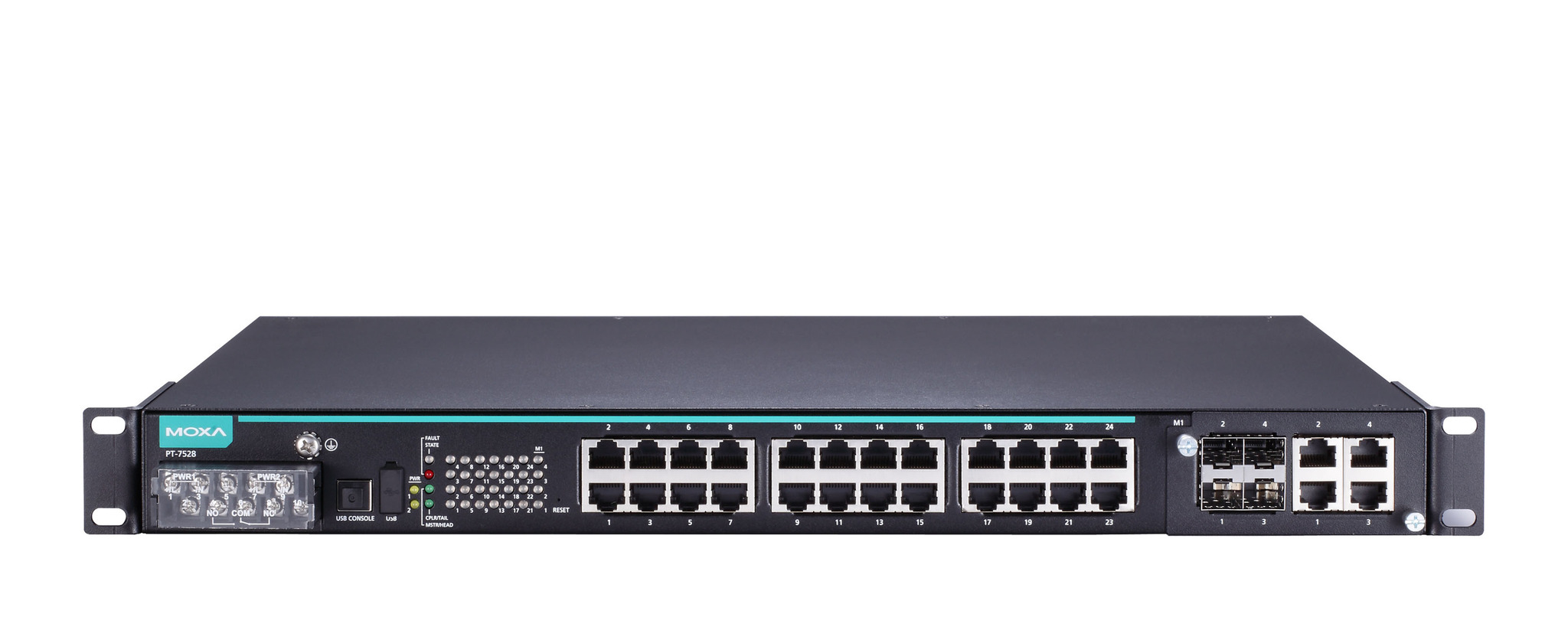

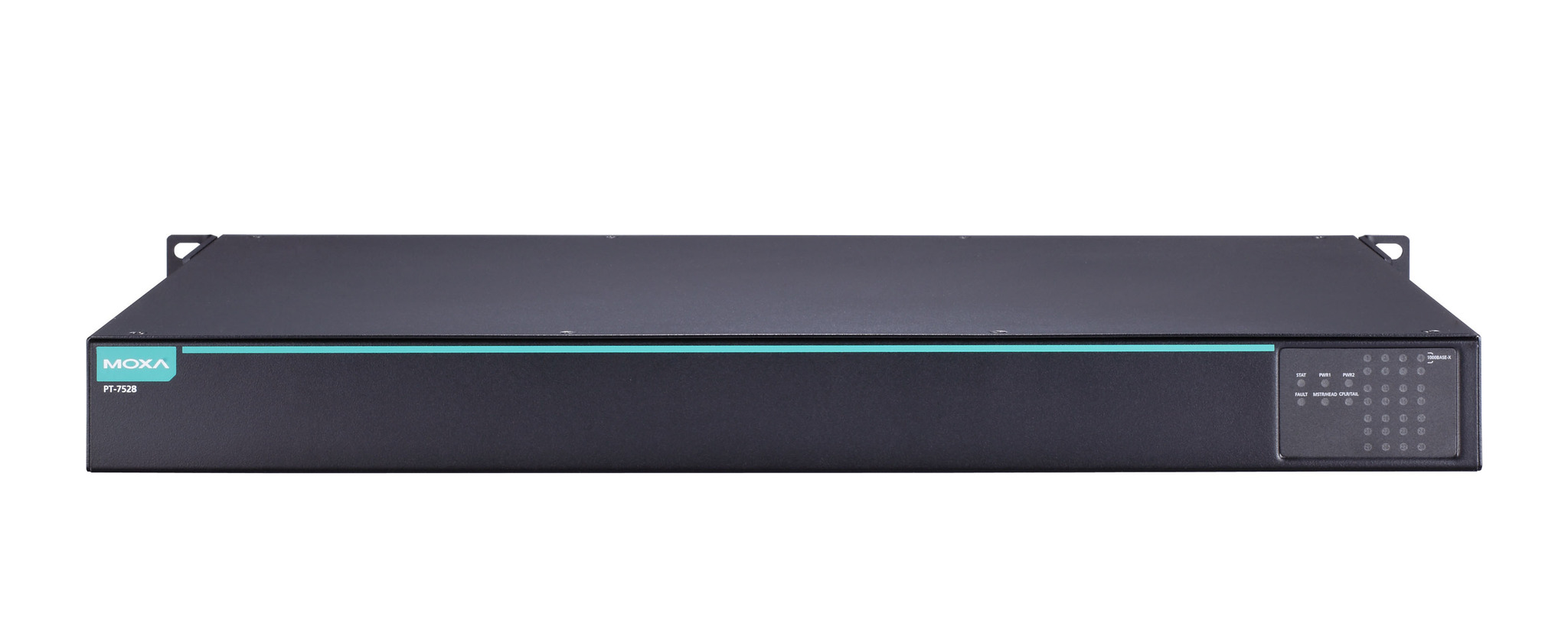

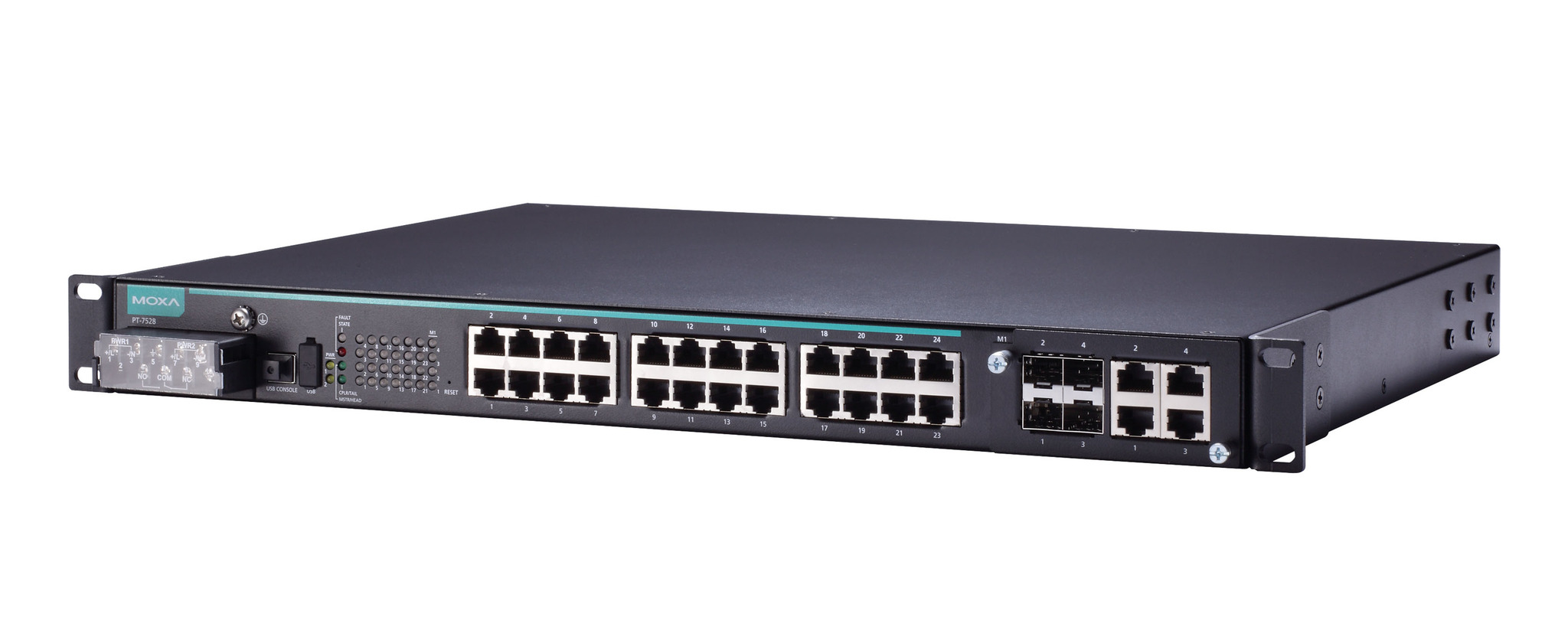

PT-7528-24TX-WV-WV

Бренд:: MOXA
Артикул:: 66381800

Управляемый коммутатор стандарта МЭК 61850-3 с 1 слотом для модуля Fast или Gigabit Ethernet, до 28 портов, разъемы на передней панели, 2 независимых входа питания (18-72 VDC), -40 до 85C

Цена: 4621.43 $ 383 568.06 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 28
Количество 10/100 Mb Ethernet: 24
Тип коннектора 10/100 Mb Ethernet: 24xRJ-45

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые технологии: NoiseGuard, МЭК 61850 QoS
Поддерживаемые функции: Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга
Размер Jumbo-фреймов: 9.6 кБ
Макс. кол-во VLAN: 256
Очередей приоритетов на порт: 4
Количество IGMP групп: 256

Протоколы связи

Промышленные протоколы: EtherNet/IP, Modbus TCP
Управление: IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMS
Резервирование: STP, RSTP, MSTP, Turbo Ring, Turbo Chain
Безопасность: HTTPS, SSH, RADIUS, TACACS+, SSL
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле

Слоты расширения

Общее число слотов: 1

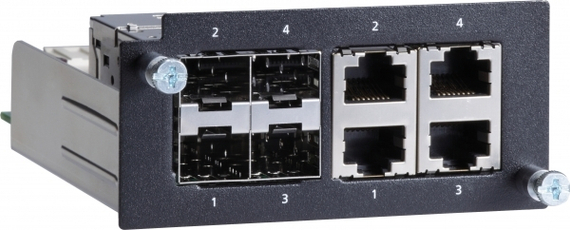

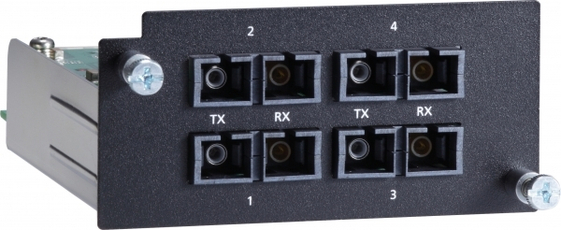

Совместимые модули: PM-7500 серия

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт USB, USB type A

Электропитание

Резервный вход питания: Да
DC входное напряжение: 18...72 В
DC Резервное питание: 18...72 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: В стойку 19"
IP-защита изделия: IP40
Высота в юнитах: 1 U

Размеры

Ширина: 440 мм
Глубина: 325 мм
Высота: 44 мм

Требования к условиям использования

Рабочая температура: -40...85 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 55032 Class A
Стандарты для электроэнергетики: МЭК 61850-3, IEEE 1613
Стандарты по ЖД: EN 50121-4
Стандарты для автомагистралей: NEMA TS2
Стандарты безопасности: UL 508

Файлы

Документация

Модификации

PT-7528-8SSC-16TX-4GSFP-WV-WV
Управляемый Ethernet-коммутатор в 19 стойку, 8 портами 10/100BaseF(X) (одномодовые, SC), 16 портов 10/100/BaseT(X), 4 порта 1000BaseSFP, 2 независимых входа питания (18 ~ 72 VDC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—8xSC
Тип оптического волокна
—одномодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSIEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
PT-7528-8SSC-16TX-4GSFP-HV-HV
Управляемый Ethernet-коммутатор в 19 стойку, 8 портов 10/100BaseF(X) (одномодовые, SC), 16 портов 10/100/BaseT(X), 4 порта 1000BaseSFP, 2 независимых входа питания (88-300 VDC или 85-264 VAC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—8xSC
Тип оптического волокна
—одномодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSDHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
PT-7528-8MSC-16TX-4GSFP-WV-WV
Управляемый Ethernet-коммутатор в 19 стойку, 8 портов 10/100BaseF(X) (многомодовые, SC), 16 портов 10/100/BaseT(X), 4 порта 1000BaseSFP, 2 независимых входа питания (18 ~ 72 VDC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—8xSC
Тип оптического волокна
—многомодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSIGMPv1/v2, IEEE 1588 PTP V2 (на программном уровне), DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
PT-7528-8MSC-16TX-4GSFP-WV
Управляемый Ethernet-коммутатор в 19 стойку, 8 портов 10/100BaseF(X) (многомодовые, SC), 16 портов 10/100/BaseT(X), 4 порта 1000BaseSFP, питание с изоляцией (18 ~ 72 VDC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—8xSC
Тип оптического волокна
—многомодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSIEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
Резервный вход питания
Да—
PT-7528-8MSC-16TX-4GSFP-HV-HV
Управляемый Ethernet-коммутатор в 19 стойку, 8 портов 10/100BaseF(X) (многомодовые, SC), 16 портов 10/100/BaseT(X), 4 порта 1000BaseSFP, 2 независимых входа питания (88-300 VDC или 85-264 VAC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—8xSC
Тип оптического волокна
—многомодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSIEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
PT-7528-8MSC-16TX-4GSFP-HV
Управляемый Ethernet-коммутатор в 19 стойку, 8 портов 10/100BaseF(X) (многомодовые, SC), 16 портов 10/100/BaseT(X), 4 порта 1000BaseSFP, питание с изоляцией (88-300 VDC или 85-264 VAC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—8xSC
Тип оптического волокна
—многомодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSIEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
Резервный вход питания
Да—
PT-7528-20MSC-4TX-4GSFP-WV-WV
Управляемый Ethernet-коммутатор в 19 стойку, 20 портов 10/100BaseF(X) (многомодовые, SC), 4 порта 10/100/BaseT(X), 4 порта 1000BaseSFP, 2 независимых входа питания (18 ~ 72VDC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—20xSC
Тип оптического волокна
—многомодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSIEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
PT-7528-20MSC-4TX-4GSFP-WV
Управляемый Ethernet-коммутатор в 19 стойку, 20 портов 10/100BaseF(X) (многомодовые, SC), 4 порта 10/100 BaseT(X), 4 порта 1000BaseSFP, питание с изоляцией (18 ~ 72VDC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—20xSC
Тип оптического волокна
—многомодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSIEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
Резервный вход питания
Да—
PT-7528-20MSC-4TX-4GSFP-HV-HV
Управляемый Ethernet-коммутатор в 19 стойку, 20 портов 10/100BaseF(X) (многомодовые, SC), 4 порта 10/100/BaseT(X), 4 порта 1000BaseSFP, 2 независимых входа питания (88-300 VDC или 85-264 VAC), IEC 61850-3, -40...85С
Отличия от основной модели
Количество портов SFP 100/1000 Mbit
—4
Количество оптических портов
—20xSC
Тип оптического волокна
—многомодовое
Управление
IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, MMSTFTP, IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet
Резервирование
STP, RSTP, MSTP, Turbo Ring, Turbo Chain—
Безопасность
HTTPS, SSH, RADIUS, TACACS+, SSLHTTPS, SSH
Поддерживаемые функции
Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Unaware VLAN, Подключение к системе управления и мониторинга—
Поддерживаемые технологии
NoiseGuard, МЭК 61850 QoS—
