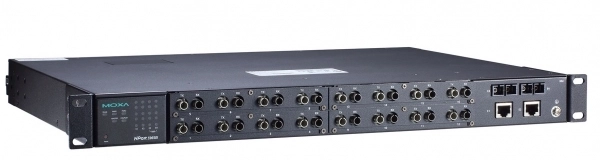

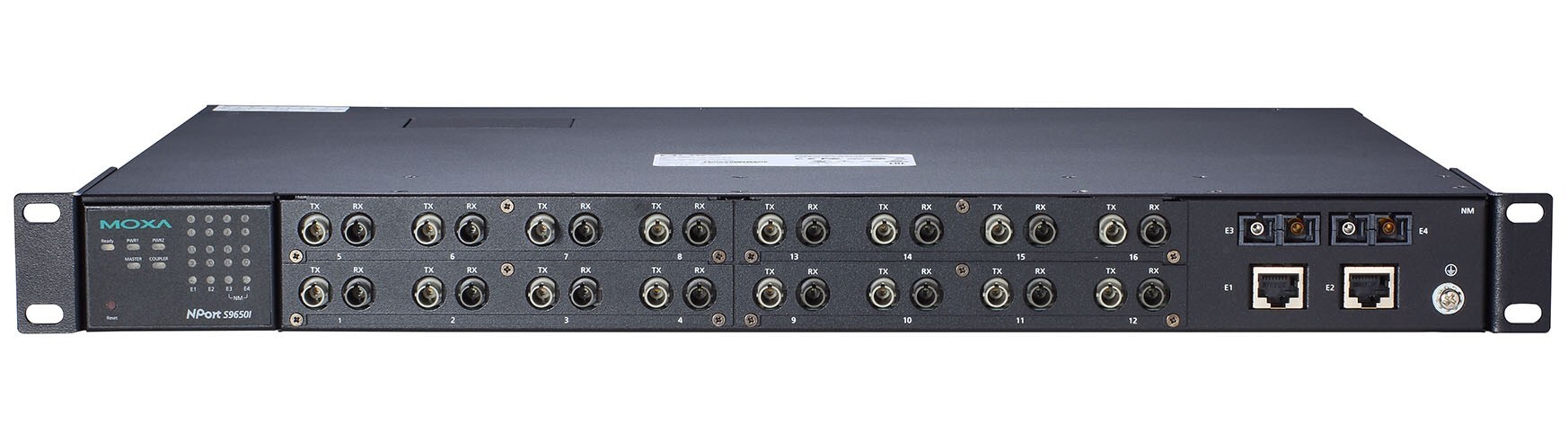

NPort S9650I-16F-2HV-E-T

Бренд:: MOXA
Артикул:: 07915300

Ethernet сервер последовательных интерфейсов, 16xRS-232/422/485 (многомодовое волокно, разъемы ST), cо встроенным Ethernet-коммутатором (4 порта RJ45), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С

Цена: 5430.37 $ 442 073.93 ₽
с НДС 22%

Спецификация

Сетевые порты

Количество Ethernet-разъемов: 4
Количество 10/100 Mb Ethernet: 4
Тип коннектора 10/100 Mb Ethernet: 4xRJ-45

Порты ввода-вывода

Всего последовательных портов: 16
Количество разъемов RS-232/422/485: 16
Гальваническая развязка: 2 кВ (RS-232/422/485)

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Протоколы связи

Промышленные протоколы: Modbus TCP, Modbus RTU, Modbus ASCII, DNP3 serial master, DNP3 serial slave, DNP3 ethernet server, DNP3 ethernet client
Управление: IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, ARP, LACP, ICMP

Электропитание

DC входное напряжение: 88...300 В
AC входное напряжение: 85...264 В

Требования к условиям использования

Рабочая температура: -40...85 °C

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: В стойку 19"

Размеры

Ширина: 457 мм
Глубина: 330 мм
Высота: 32 мм

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 22 Class
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 61000-6-2, EN 61000-6-4
Стандарты для электроэнергетики: МЭК 61850-3, IEEE 1613
Стандарты безопасности: UL 61010-2-201, EN 61010-2-201
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27, МЭК 60068-2-64

Файлы

Документация

Программное обеспечение

Утилита PComm Lite v1.9

Модификации

NPort S9650I-16-2HV-E-T
Ethernet сервер последовательных интерфейсов, 16xRS-232/422/485 DB9 male, cо встроенным Ethernet-коммутатором (4 порта RJ45), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Нет отличий по отображаемым характеристикам
NPort S9650I-8F-2HV-E-T
Ethernet сервер последовательных интерфейсов, 8xRS-232/422/485 (многомодовое волокно, разъем ST), cо встроенным Ethernet-коммутатором (4 порта RJ45), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
NPort S9650I-8-2HV-E-T
Ethernet сервер последовательных интерфейсов, 8xRS-232/422/485 DB9 male, cо встроенным Ethernet-коммутатором (4 порта RJ45), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
NPort S9650I-16-2HV-MSC-T
Ethernet сервер последовательных интерфейсов, 16xRS-232/422/485 DB9 male, cо встроенным Ethernet-коммутатором (2 порта RJ45, 2 оптических порта, многомодовое, разъем SC), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xSC, 2xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
NPort S9650I-16F-2HV-MSC-T
Ethernet сервер последовательных интерфейсов, 16xRS-232/422/485 (многомодовое волокно, разъем ST), cо встроенным Ethernet-коммутатором (2 порта RJ45, 2 оптических, многомодовое, SC), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xSC, 2xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
NPort S9650I-8B-2HV-IRIG-T
Ethernet сервер последовательных интерфейсов, 8xRS-232/422/485 DB9 female и IRIG-B выходом, cо встроенным Ethernet-коммутатором (2 порта RJ45), IEEE 1588v2, IRIG-B BNC, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Количество Ethernet-разъемов
42
Количество 10/100 Mb Ethernet
42
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xRJ-45
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
NPort S9650I-8-2HV-MSC-T
Ethernet сервер последовательных интерфейсов, 8xRS-232/422/485 DB9 male, cо встроенным Ethernet-коммутатором (2 порта RJ45, 2 оптических порта, многомодовое, разъем SC), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xSC, 2xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
NPort S9650I-16-2WV-SSC-T
Ethernet сервер последовательных интерфейсов, 16xRS-232/422/485 DB9 male, cо встроенным Ethernet-коммутатором (2 порта RJ45, 2 оптических порта, одномодовое, разъем SC), IEEE 1588v2, входное напряжение 24/48 VDC, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xSC, 2xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
AC входное напряжение
85...264 В—
DC входное напряжение
88...300 В24...48 В
NPort S9650I-8F-2HV-MSC-T
Ethernet сервер последовательных интерфейсов, 8xRS-232/422/485 (многомодовое волокно, разъем ST), cо встроенным Ethernet-коммутатором (2 порта RJ45, 2 оптических, многомодовое, SC), IEEE 1588v2, входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
4xRJ-452xSC, 2xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
