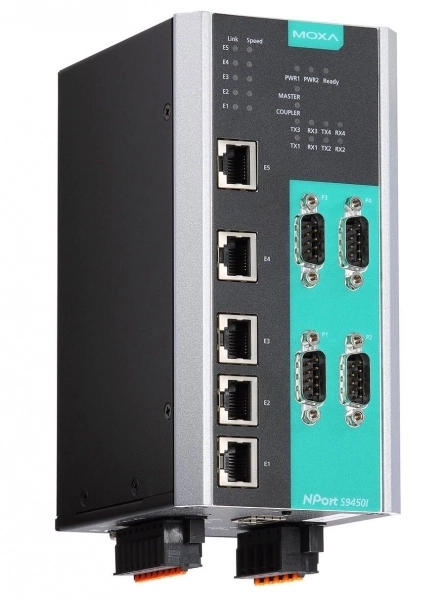

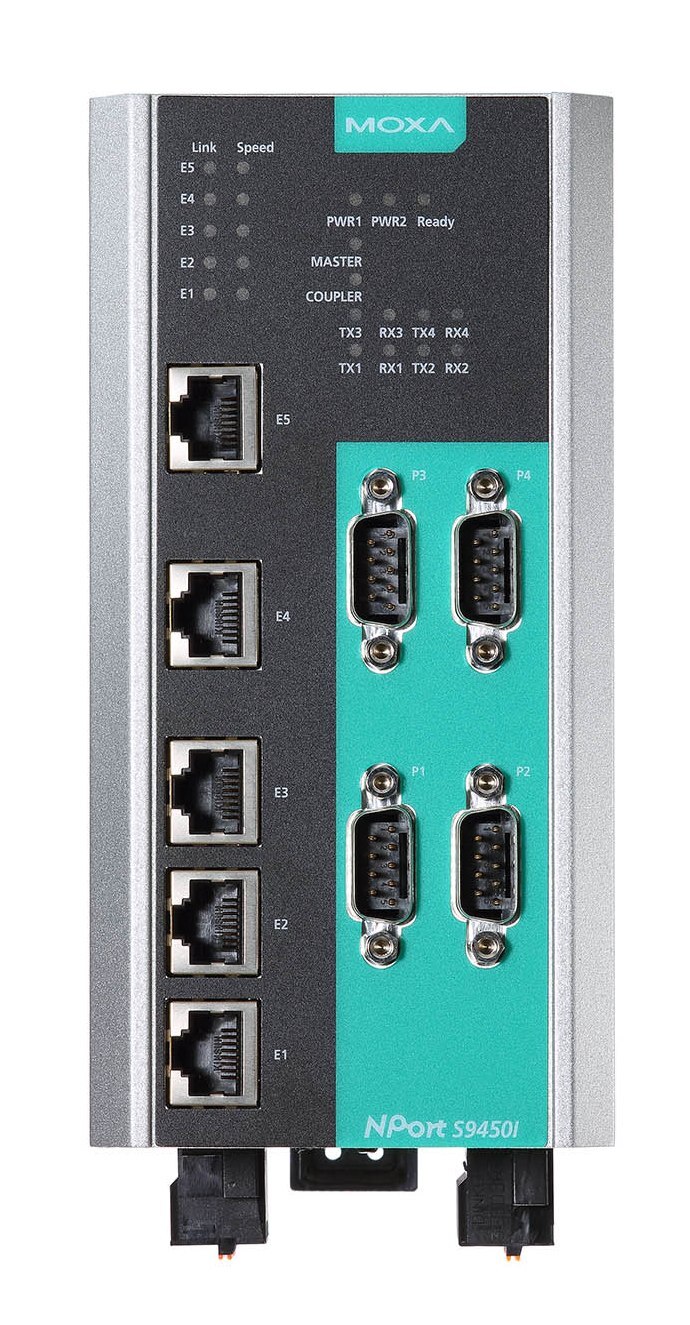

NPort S9450I-WV-T

Бренд:: MOXA
Артикул:: 07501200

Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (5x10/100 Ethernet), входное напряжение 24/48В DC, -40...+85С

Цена: 2596.14 $ 218 742.71 ₽
с НДС 22%

Спецификация

Сетевые порты

Всего Ethernet портов: 5
Портов 10/100 Mb Ethernet: 5
Тип коннектора 10/100 Mb Ethernet: 5xRJ-45

Порты ввода-вывода

Всего последовательных портов: 4
Количество разъемов RS-232/422/485: 4
Гальваническая развязка: 2 кВ (RS-232/422/485)

Цифровой ввод

Количество каналов DI: 2

Цифровой вывод

Количество каналов DO: 2
Тип (транзистора, реле): Электромеханическое реле

Протоколы связи

Управление: IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, RARP, RMON, Telnet, TFTP, TCP, UDP, DNS, IGMP, ARP, LACP, ICMP
Безопасность: RADIUS

Способы оповещения и настройки

Индикация: Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор "Мастер", Индикатор "Участник цепи", Индикатор питания 1, Индикатор питания 2, Индикатор последовательных портов
Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль
Функциональные кнопки: 1 кнопка сброса

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

DC входное напряжение: 18...72 В

Требования к условиям использования

Рабочая температура: -40...85 °C

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку

Размеры

Ширина: 80 мм
Глубина: 109 мм
Высота: 160 мм

Сертификация и поддерживаемые стандарты

Сертификаты: CE, FCC Class A, FCC
Электромагнитные помехи (EMI): EN 61000-6-4, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 55024
Стандарты по суровым условиям: UL/cUL Class I Division 2 Groups A/B/C/D
Стандарты для электроэнергетики: МЭК 61850-3, IEEE 1613
Стандарты безопасности: UL 508, UL 61010-2-201

Файлы

Документация

Чертежи

Чертёж NPort S9450I

Программное обеспечение

Утилита PComm Lite v1.9

Модификации серии NPORT S9450I

NPort S9450I-HV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (5x10/100 Ethernet), входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
DC входное напряжение
18...72 В88...300 В
AC входное напряжение
—85...264 В
NPort S9450I-2M-SC-WV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (3x10/100 Ethernet, 2x100BaseFX Ethernet, многомодовое оптоволокно, разъем SC), входное напряжение 24/48В DC, -40...+85С
Отличия от основной модели
Портов 10/100 Mb Ethernet
53
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
NPort S9450I-2S-ST-WV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (3x10/100 Ethernet, 2x100BaseFX Ethernet, одномодовое оптоволокно, разъем ST), входное напряжение 24/48В DC, -40...+85С
Отличия от основной модели
Портов 10/100 Mb Ethernet
53
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xST, 3xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—одномодовое
NPort S9450I-2M-ST-WV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (3x10/100 Ethernet, 2x100BaseFX Ethernet, многомодовое оптоволокно, разъем ST), входное напряжение 24/48В DC, -40...+85С
Отличия от основной модели
Портов 10/100 Mb Ethernet
53
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xST, 3xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—многомодовое
NPort S9450I-2S-SC-WV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (3x10/100 Ethernet, 2x100BaseFX Ethernet, одномодовое оптоволокно, разъем SC), входное напряжение 24/48В DC, -40...+85С
Отличия от основной модели
Портов 10/100 Mb Ethernet
53
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
NPort S9450I-2S-SC-HV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (3x10/100 Ethernet, 2x100BaseFX Ethernet, одномодовое оптоволокно, разъем SC), входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Портов 10/100 Mb Ethernet
53
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—одномодовое
DC входное напряжение
18...72 В88...300 В
AC входное напряжение
—85...264 В
NPort S9450I-2M-SC-HV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (3x10/100 Ethernet, 2x100BaseFX Ethernet, многомодовое оптоволокно, разъем SC), входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Портов 10/100 Mb Ethernet
53
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xSC, 3xRJ-45
Количество оптических портов
—2xSC
Тип оптического волокна
—многомодовое
DC входное напряжение
18...72 В88...300 В
AC входное напряжение
—85...264 В
NPort S9450I-2M-ST-HV-T
Ethernet сервер последовательных интерфейсов, 4xRS-232/422/485, cо встроенным Ethernet-коммутатором (3x10/100 Ethernet, 2x100BaseFX Ethernet, многомодовое оптоволокно, разъем ST), входное напряжение 88...300В DC/85-264В AC, -40...+85С
Отличия от основной модели
Портов 10/100 Mb Ethernet
53
Тип коннектора 10/100 Mb Ethernet
5xRJ-452xST, 3xRJ-45
Количество оптических портов
—2xST
Тип оптического волокна
—многомодовое
DC входное напряжение
18...72 В88...300 В
AC входное напряжение
—85...264 В
