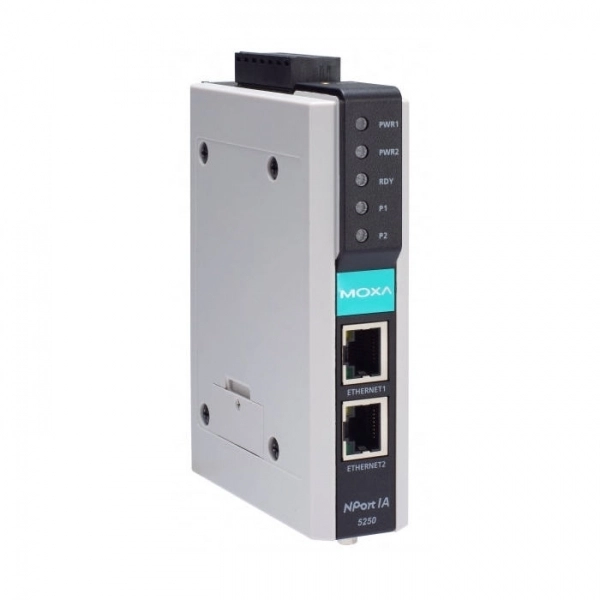

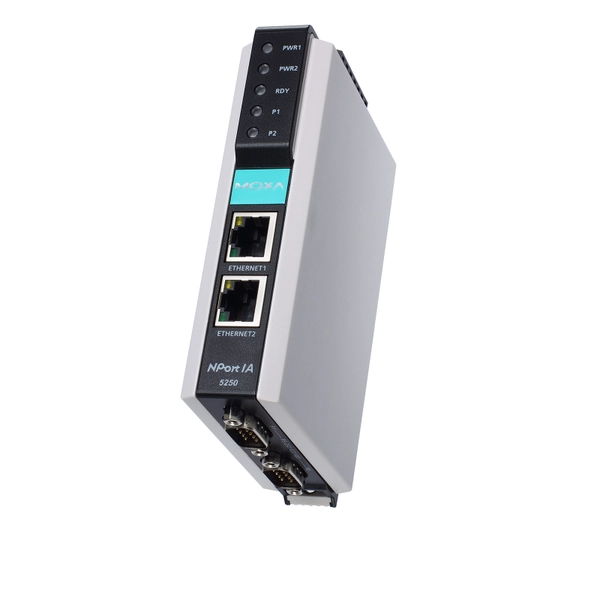

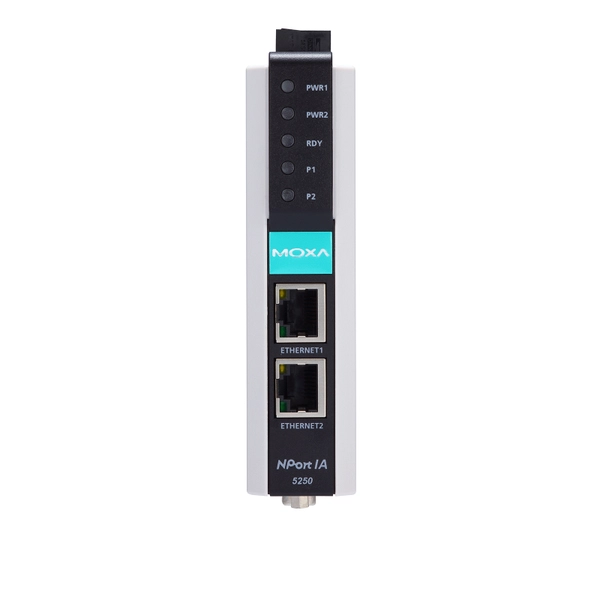

NPort IA-5250

Спецификация

Файлы

Документация

• 📄 Cпецификация для NPort IA5000
• 📄 Краткое руководство пользователя Nport IA5000 series
• 📄 Руководство пользователя NPort 5000

3D модель

• 🧊 3D модель NPort_IA5250

Чертежи

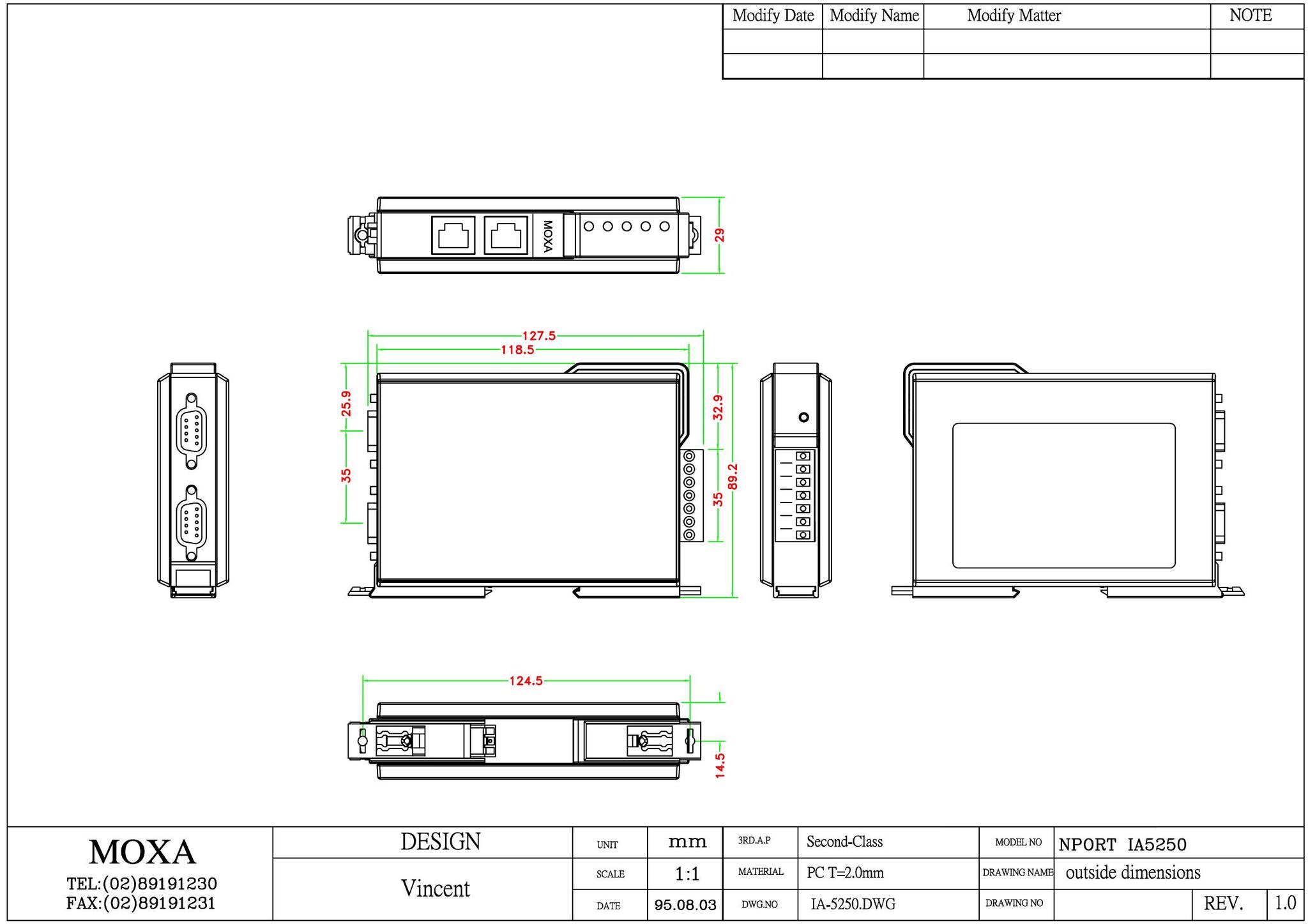

• 📐 Чертёж Nport IA-5250

Программное обеспечение

• 💾 Драйверы для Linux
• 💾 Утилита PComm Lite v1.9
• 💾 Программа для настройки Moxa MXConfig
• 💾 Программа для настройки NPort Administrator Suite
• 💾 Утилита для поиска устройств Moxa Device Search Utility
• 💾 Программа для настройки Moxa MXView One
• 💾 Программа для настройки Moxa Windows Driver Manager

Модификации серии NPORT IA5000

•

  NPort IA-5250-T

  На складе

  Ethernet сервер последовательных интерфейсов, 2xRS-232/422/485, с каскадированием (2xEthernet, 1 IP-адрес), -40...+75С

  Отличия от основной модели

  Рабочая температура

  0...60 °C→-40...75 °C

•

  NPort IA-5150

  На складе

  Ethernet сервер последовательных интерфейсов, 1xRS-232/422/485, с каскадированием (2xEthernet, 1 IP-адрес)

  Отличия от основной модели

  Всего последовательных портов

  2→1

  Количество разъемов RS-232/422/485

  2→1

  Индикация

  Индикатор скорости 10/100 Мбит→—

  Метод настройки

  Консольный порт→Через COM-порт

  Тип коннектора

  DC input (Клеммная колодка)→—

  Функциональные кнопки

  —→1 кнопка сброса

  Ширина

  89.2→29

  Глубина

  29→89.2

  Стандарты ЭМС

  МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11→EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

•

  NPort IA-5150-T

  На складе

  Ethernet сервер последовательных интерфейсов, 1xRS-232/422/485, с каскадированием (2xEthernet, 1 IP-адрес), -40...+75С

  Отличия от основной модели

  Всего последовательных портов

  2→1

  Количество разъемов RS-232/422/485

  2→1

  Индикация

  Индикатор скорости 10/100 Мбит→—

  Метод настройки

  Консольный порт→Через COM-порт

  Тип коннектора

  DC input (Клеммная колодка)→—

  Функциональные кнопки

  —→1 кнопка сброса

  Рабочая температура

  0...60 °C→-40...75 °C

  Ширина

  89.2→29

  Глубина

  29→89.2

  Стандарты ЭМС

  МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11→EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

•

  NPort IA-5150I-T

  На складе

  Ethernet сервер последовательных интерфейсов, 1xRS-232/422/485, с каскадированием (2xEthernet, 1 IP-адрес), с изоляцией 2 кВ, -40...+75С

  Отличия от основной модели

  Всего последовательных портов

  2→1

  Количество разъемов RS-232/422/485

  2→1

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  Индикация

  Индикатор скорости 10/100 Мбит→—

  Метод настройки

  Консольный порт→Через COM-порт

  Тип коннектора

  DC input (Клеммная колодка)→—

  Функциональные кнопки

  —→1 кнопка сброса

  Рабочая температура

  0...60 °C→-40...75 °C

  Ширина

  89.2→29

  Глубина

  29→89.2

  Стандарты ЭМС

  МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11→EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

•

  NPort IA-5150-S-SC

  На складе

  Ethernet сервер последовательных интерфейсов, 1xRS-232/422/485, 100 BaseFX Ethernet (одномодовое оптоволокно, разъем SC)

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→1xSC

  Количество оптических портов

  —→1xSC

  Тип оптического волокна

  —→одномодовое

  Всего последовательных портов

  2→1

  Количество разъемов RS-232/422/485

  2→1

  Индикация

  Индикатор скорости 10/100 Мбит→—

  Тип коннектора

  DC input (Клеммная колодка)→—

  Метод настройки

  Консольный порт→Через COM-порт

  Функциональные кнопки

  —→1 кнопка сброса

  Ширина

  89.2→29

  Глубина

  29→89.2

  Стандарты ЭМС

  МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11→EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

•

  NPort IA-5150-S-SC-T

  Ethernet сервер последовательных интерфейсов, 1xRS-232/422/485, 100 BaseFX Ethernet (одномодовое оптоволокно, разъем SC), -40...+75С

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→1xSC

  Количество оптических портов

  —→1xSC

  Тип оптического волокна

  —→одномодовое

  Всего последовательных портов

  2→1

  Количество разъемов RS-232/422/485

  2→1

  Индикация

  Индикатор скорости 10/100 Мбит→—

  Тип коннектора

  DC input (Клеммная колодка)→—

  Метод настройки

  Консольный порт→Через COM-порт

  Функциональные кнопки

  —→1 кнопка сброса

  Рабочая температура

  0...60 °C→-40...75 °C

  Ширина

  89.2→29

  Глубина

  29→89.2

  Стандарты ЭМС

  МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11→EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

•

  NPort IA-5150I-S-SC-T

  Ethernet сервер последовательных интерфейсов, 1xRS-232/422/485, 100 BaseFX Ethernet (одномодовое оптоволокно, разъем SC), с изоляцией 2 кВ, -40...+75С

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→1xSC

  Количество оптических портов

  —→1xSC

  Тип оптического волокна

  —→одномодовое

  Всего последовательных портов

  2→1

  Количество разъемов RS-232/422/485

  2→1

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  Тип коннектора

  DC input (Клеммная колодка)→—

  Индикация

  Индикатор скорости 10/100 Мбит→—

  Метод настройки

  Консольный порт→Через COM-порт

  Функциональные кнопки

  —→1 кнопка сброса

  Рабочая температура

  0...60 °C→-40...75 °C

  Ширина

  89.2→29

  Глубина

  29→89.2

  Стандарты ЭМС

  МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11→EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11

•

  NPort IA-5150I-M-SC-T

  Ethernet сервер последовательных интерфейсов, 1xRS-232/422/485, 100 BaseFX Ethernet (многомодовое оптоволокно, разъем SC), с изоляцией 2 кВ, -40...+75С

  Отличия от основной модели

  Всего Ethernet портов

  2→1

  Портов 10/100 Mb Ethernet

  2→1

  Тип коннектора 10/100 Mb Ethernet

  2xRJ-45→1xSC

  Количество оптических портов

  —→1xSC

  Тип оптического волокна

  —→многомодовое

  Всего последовательных портов

  2→1

  Количество разъемов RS-232/422/485

  2→1

  Гальваническая развязка

  —→2 кВ (RS-232/422/485)

  Тип коннектора

  DC input (Клеммная колодка)→—

  Индикация

  Индикатор скорости 10/100 Мбит→—

  Метод настройки

  Консольный порт→Через COM-порт

  Функциональные кнопки

  —→1 кнопка сброса

  Рабочая температура

  0...60 °C→-40...75 °C

  Ширина

  89.2→29

  Глубина

  29→89.2

  Стандарты ЭМС

  МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11→EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11
