Модификации на складе

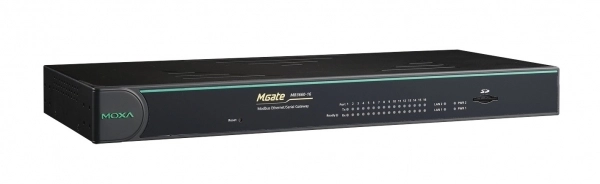

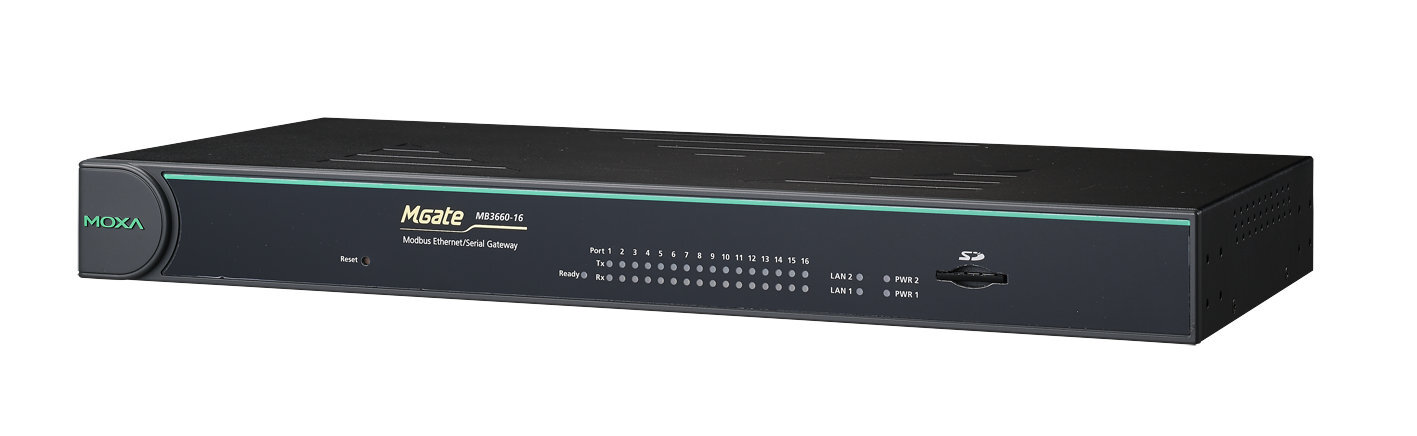

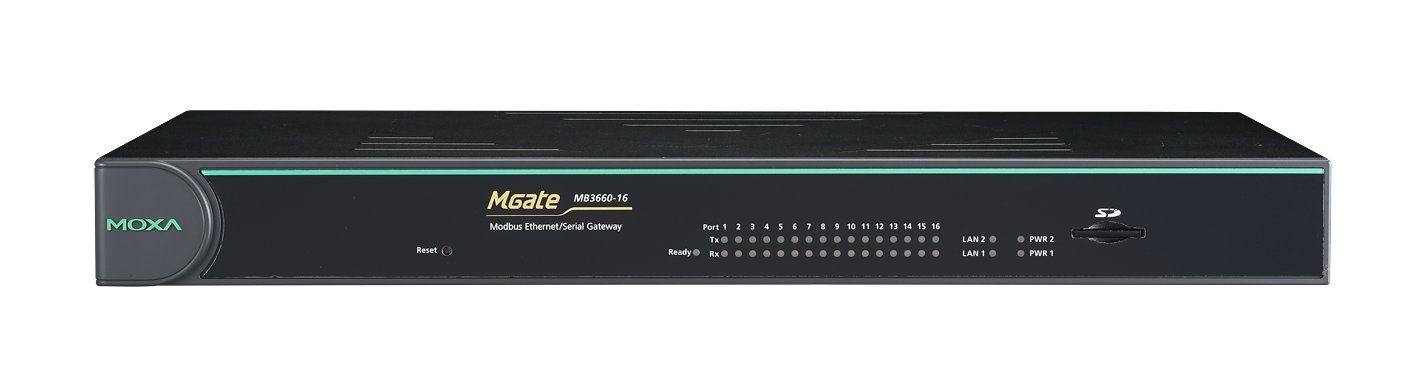

MGate MB3660-16-2AC

Бренд:: MOXA
Артикул:: 06897100

16-портовый преобразователь Modbus RTU/ASCII (16 x RS-232/422/485) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания AC

Цена: 2882.15 $ 243 069.87 ₽
с НДС 22%

Спецификация

Сетевые порты

Всего Ethernet портов: 2
Портов 10/100 Mb Ethernet: 2

Порты ввода-вывода

Всего последовательных портов: 16
Количество разъемов RS-232/422/485: 16

Протоколы связи

Промышленные протоколы: Modbus TCP server, Modbus TCP client, Modbus RTU slave, Modbus RTU master, Modbus ASCII slave, Modbus ASCII master
Управление: SMTP, SNMPv1/v2c/v3, HTTP, Telnet, UDP, DNS, NTP, ARP, DHCP Client, TCP/IP
Безопасность: RADIUS

Цифровой вывод

Количество каналов DO: 1

Способы оповещения и настройки

Индикация: LED панель
Метод настройки: Telnet, Консольный порт, WEB-консоль

Электропитание

Резервный вход питания: Да
AC входное напряжение: 100...240 В
AC Резервное питание: 100...240 В

Требования к условиям использования

Рабочая температура: 0...60 °C

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: В стойку 19"
IP-защита изделия: IP30

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45), SD card slot

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 22 Class
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты безопасности: UL 60950-1, EN 60950-1
Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64, МЭК 61373, МЭК 60870

Размеры

Ширина: 440 мм
Глубина: 198 мм
Высота: 45 мм

Файлы

Документация

3D модель

3D модель MGate MB3660

Чертежи

Чертёж MGate MB3660-16-2AC

Программное обеспечение

Модификации серии MGATE MB3660

MGate MB3660-16-J-2AC
16-портовый преобразователь Modbus RTU/ASCII (16 x RS-232/422/485 разъем RJ45) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания AC
Нет отличий по отображаемым характеристикам
MGate MB3660I-16-2AC
16-портовый преобразователь Modbus RTU/ASCII (16 x RS-232/422/485 с изоляцией 2 кВ) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания AC
Отличия от основной модели
Гальваническая развязка
—2 кВ (RS-232/422/485)
MGate MB3660-8-2AC
8-портовый преобразователь Modbus RTU/ASCII (8 x RS-232/422/485) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания AC
Отличия от основной модели
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
MGate MB3660-8-J-2AC
8-портовый преобразователь Modbus RTU/ASCII (8 x RS-232/422/485 разъем RJ45) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания AC
Отличия от основной модели
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
MGate MB3660I-8-2AC
8-портовый преобразователь Modbus RTU/ASCII (8 x RS-232/422/485 с изоляцией 2 кВ) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания AC
Отличия от основной модели
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
Гальваническая развязка
—2 кВ (RS-232/422/485)
MGate MB3660-16-2DC
16-портовый преобразователь Modbus RTU/ASCII (16 x RS-232/422/485) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания DC
Отличия от основной модели
AC входное напряжение
100...240 В—
DC входное напряжение
—20...60 В
AC Резервное питание
100...240 В—
DC Резервное питание
—20...60 В
MGate MB3660-8-2DC
8-портовый преобразователь Modbus RTU/ASCII (8 x RS-232/422/485) в Modbus TCP (2 x Ethernet, 2 IP-адреса), монтаж в 19" стойку, два входа питания DC
Отличия от основной модели
Всего последовательных портов
168
Количество разъемов RS-232/422/485
168
AC входное напряжение
100...240 В—
DC входное напряжение
—20...60 В
AC Резервное питание
100...240 В—
DC Резервное питание
—20...60 В
