Сетевые порты
- Всего Ethernet портов
- 28
- Портов 10/100/1000 Mb Ethernet
- 4
Параметры коммутатора
- Управляемый
- Да
- Уровень коммутатора
- Layer 3
- Поддерживаемые функции
- Port Mirror, MAC sticky, Port Lock, Rate Limit, Защита от широковещательного шторма, Link Aggregation, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Подключение к системе управления и мониторинга
- Таблица MAC адресов
- 16000
- Буфер пакетов
- 12 кБит
- Макс. кол-во VLAN
- 256
- Очередей приоритетов на порт
- 8
- Количество IGMP групп
- 1024
Протоколы связи
- Протоколы 3-го уровня
- VRRP, Static Routing, OSPF
- Управление
- DHCP Server/Client, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, QoS, UDP, DNS, ARP, VLAN, TCP/IP, Private MIB, GARP, IGMP Snooping v1/v2/v3, IGMP Querier, Linkup Delay, SNMP Trap, ICMP
- Резервирование
- STP, RSTP, Turbo Ring, Turbo Chain
- Безопасность
- HTTPS, SSH, RADIUS, TACACS+, SSL
- Стандарты IEEE
- IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
Синхронизация времени
- Протоколы синхронизации
- Power profile(IEC 61850-9-3 2016), IEEE 1588 PTPv2 (на аппаратном уровне)
Цифровой ввод
- Количество каналов DI
- 1
- Тип дискретного входа
- Мокрый контакт
- Уровень логического "0"
- -30~3 В
- Уровень логической "1"
- 13~30 В
Цифровой вывод
- Количество каналов DO
- 3
- Тип (транзистора, реле)
- Электромеханическое реле
- Максимальный коммутируемый ток для реле с контактами (А)
- 2А при 30В DC

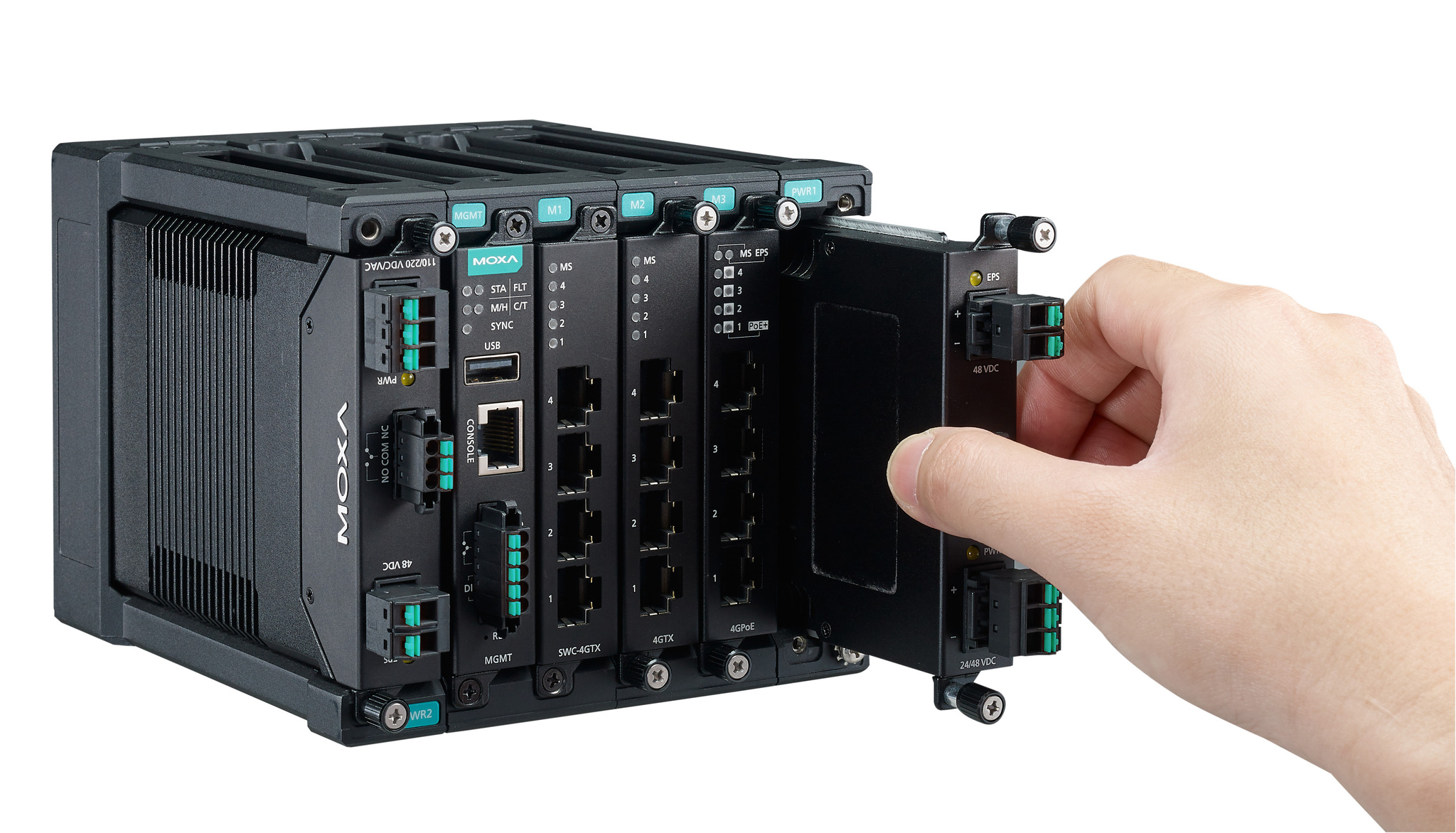

Слоты расширения
- Общее число слотов
- 6
- Совместимые модули
- SFP-1G, SFP-1FE, LM-7000H серия
Способы оповещения и настройки
- Метод настройки
- Консольный порт, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig
Порты
- Тип коннектора
- Консольный порт RS-232 (RJ-45), USB type A
Электропитание
- Резервный вход питания
- Да (опция)
Реализация корпуса
- Внешний вид и материал
- Металл
- Монтаж
- На стену, На DIN-рейку
- IP-защита изделия
- IP40
Размеры
- Ширина
- 218 мм
- Глубина
- 163.25 мм
- Высота
- 115 мм
Требования к условиям использования
- Рабочая температура
- -40...75 °C
Сертификация и поддерживаемые стандарты
- Электромагнитные помехи (EMI)
- FCC Part 15 Subpart B Class A, CISPR 32
- Стандарты ЭМС
- МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 55032, EN 55035
- Стандарты по суровым условиям
- Class I Div.2 Groups A, B, C, D
- Стандарты для электроэнергетики
- IEEE 1613, IEC 61850-3 Edition 2 Class 2
- Стандарты по ЖД
- EN 50121-4
- Стандарты для автомагистралей
- NEMA TS2
- Стандарты безопасности
- МЭК 60950-1, EN 62368-1 (LVD), UL 62368-1, МЭК 62368-1
- Стандарт по свободному падению
- МЭК 60068-2-31
- Стандарты по вибрации и ударам
- МЭК 60068-2-6, МЭК 60068-2-27
