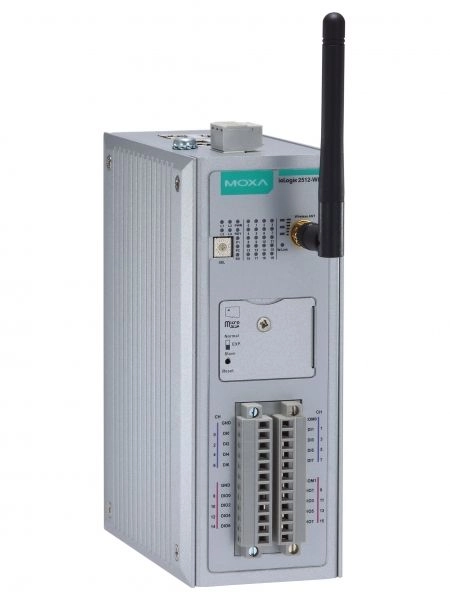

ioLogik 2542-WL1-EU-T

Спецификация

Файлы

Документация

• 📄Datasheet ioLogik 2500
• 📄Руководство пользователя ioLogik 2500
• 📄Руководство по аппаратной части ioLogik 2500
• 📄Руководство пользователя Click-n-Go Plus

Модификации серии IOLOGIK 2500

•

  ioLogik 2512-WL1-EU-T

  Промышленный контроллер с логикой IF-THEN-ELSE, 8xDI, 8xDI/O, с Wi-Fi модулем, -30...+70С

  Отличия от основной модели

  Каналов аналогового ввода

  4→—

  Количество каналов DI

  12→8

  Дифференциальных каналов

  4→—

  Разрядность АЦП

  16 Бит→—

  Частота выборки АЦП

  100 Гц→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Количество каналов DO

  12→8

  Максимальный ток на выходе

  500 мА→—

•

  ioLogik 2512-T

  Промышленный контроллер с логикой IF-THEN-ELSE, 8 AIs, 8 DI/Os, -40...+75С

  Отличия от основной модели

  Каналов аналогового ввода

  4→—

  Количество каналов DI

  12→8

  Дифференциальных каналов

  4→—

  Количество каналов DO

  12→8

  Разрядность АЦП

  16 Бит→—

  Частота выборки АЦП

  100 Гц→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Уровень логического "0"

  0~3 В→—

  Уровень логической "1"

  10~30 В→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Промышленные протоколы

  Modbus RTU slave→Modbus RTU master

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Рабочая температура

  -30...70 °C→-40...75 °C

  Тип Wi-Fi

  802.11a/b/g→—

  Число радиомодулей Wi-Fi

  1→—

  Сторожевой таймер

  Программный→—

•

  ioLogik 2512

  Промышленный контроллер с логикой IF-THEN-ELSE, 8 DIs, 8 DI/Os, -10...+60С

  Отличия от основной модели

  Каналов аналогового ввода

  4→—

  Количество каналов DI

  12→8

  Дифференциальных каналов

  4→—

  Количество каналов DO

  12→8

  Разрядность АЦП

  16 Бит→—

  Частота выборки АЦП

  100 Гц→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Уровень логического "0"

  0~3 В→—

  Уровень логической "1"

  10~30 В→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Промышленные протоколы

  Modbus RTU slave→Modbus RTU master

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Рабочая температура

  -30...70 °C→-10...60 °C

  Тип Wi-Fi

  802.11a/b/g→—

  Число радиомодулей Wi-Fi

  1→—

  Сторожевой таймер

  Программный→—

•

  ioLogik 2512-HSPA

  Промышленный контроллер с логикой IF-THEN-ELSE, 8 AIs, 8 DI/Os, с HSPA модулем, -10...+60С

  Отличия от основной модели

  Каналов аналогового ввода

  4→—

  Количество каналов DI

  12→8

  Дифференциальных каналов

  4→—

  Количество каналов DO

  12→8

  Разрядность АЦП

  16 Бит→—

  Частота выборки АЦП

  100 Гц→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Уровень логического "0"

  0~3 В→—

  Уровень логической "1"

  10~30 В→—

  Интерфейсы сотовой связи

  —→2G, 3G

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Промышленные протоколы

  Modbus RTU slave→Modbus TCP, Modbus RTU

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Рабочая температура

  -30...70 °C→-10...60 °C

  Тип Wi-Fi

  802.11a/b/g→—

  Число радиомодулей Wi-Fi

  1→—

  Сторожевой таймер

  Программный→—

•

  ioLogik 2542-T

  Промышленный контроллер с логикой IF-THEN-ELSE, 4 AIs, 12 DI/Os, -40...+75С

  Отличия от основной модели

  Среда разработки

  Click&Go Plus→—

  Частота выборки АЦП

  100 Гц→400 Гц

  Разрядность АЦП

  16 Бит→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Изоляция DI

  3000 В→—

  Промышленные протоколы

  Modbus RTU slave→Modbus RTU master

  Уровень логического "0"

  0~3 В→—

  Уровень логической "1"

  10~30 В→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Рабочая температура

  -30...70 °C→-40...75 °C

  Тип (транзистора, реле)

  Открытый коллектор→—

  Приемник/источник

  Приемник (NPN)→—

  Максимальный ток на выходе

  500 мА→—

  Диапазон выходных частот

  0~5 кГц→—

  Тип Wi-Fi

  802.11a/b/g→—

  Число радиомодулей Wi-Fi

  1→—

  Сторожевой таймер

  Программный→—

•

  ioLogik 2542

  Промышленный контроллер с логикой IF-THEN-ELSE, 4 AIs, 12 DI/Os, -10...+60С

  Отличия от основной модели

  Среда разработки

  Click&Go Plus→—

  Частота выборки АЦП

  100 Гц→400 Гц

  Разрядность АЦП

  16 Бит→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Изоляция DI

  3000 В→—

  Промышленные протоколы

  Modbus RTU slave→Modbus RTU master

  Уровень логического "0"

  0~3 В→—

  Уровень логической "1"

  10~30 В→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Рабочая температура

  -30...70 °C→-10...60 °C

  Тип (транзистора, реле)

  Открытый коллектор→—

  Приемник/источник

  Приемник (NPN)→—

  Максимальный ток на выходе

  500 мА→—

  Диапазон выходных частот

  0~5 кГц→—

  Тип Wi-Fi

  802.11a/b/g→—

  Число радиомодулей Wi-Fi

  1→—

  Сторожевой таймер

  Программный→—

•

  ioLogik 2542-HSPA-T

  Промышленный контроллер с логикой IF-THEN-ELSE, 4 AIs, 12 DI/Os, с HSPA модулем, -40...+75С

  Отличия от основной модели

  Среда разработки

  Click&Go Plus→—

  Частота выборки АЦП

  100 Гц→400 Гц

  Разрядность АЦП

  16 Бит→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Изоляция DI

  3000 В→—

  Интерфейсы сотовой связи

  —→2G, 3G

  Промышленные протоколы

  Modbus RTU slave→Modbus TCP, Modbus RTU

  Уровень логического "0"

  0~3 В→—

  Уровень логической "1"

  10~30 В→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Тип (транзистора, реле)

  Открытый коллектор→—

  Приемник/источник

  Приемник (NPN)→—

  Максимальный ток на выходе

  500 мА→—

  Диапазон выходных частот

  0~5 кГц→—

  Тип Wi-Fi

  802.11a/b/g→—

  Число радиомодулей Wi-Fi

  1→—

  Сторожевой таймер

  Программный→—

•

  ioLogik 2542-HSPA

  Промышленный контроллер с логикой IF-THEN-ELSE, 4 AIs, 12 DI/Os, с HSPA модулем, -10...+60С

  Отличия от основной модели

  Среда разработки

  Click&Go Plus→—

  Частота выборки АЦП

  100 Гц→400 Гц

  Разрядность АЦП

  16 Бит→—

  Диапазон входного сигнала по току

  0...20 мА, 4...20 мА→—

  Диапазон входного сигнала по напряжению

  +/-10 В, 0...10 В→—

  Изоляция DI

  3000 В→—

  Интерфейсы сотовой связи

  —→2G, 3G

  Промышленные протоколы

  Modbus RTU slave→Modbus TCP, Modbus RTU

  Уровень логического "0"

  0~3 В→—

  Уровень логической "1"

  10~30 В→—

  Параметры счетчика

  2.5 кГц, 16 бит→—

  Разрядность счетчика

  16 Бит→—

  Максимальная частота

  2.5 кГц→—

  Рабочая температура

  -30...70 °C→-10...60 °C

  Тип (транзистора, реле)

  Открытый коллектор→—

  Приемник/источник

  Приемник (NPN)→—

  Максимальный ток на выходе

  500 мА→—

  Диапазон выходных частот

  0~5 кГц→—

  Тип Wi-Fi

  802.11a/b/g→—

  Число радиомодулей Wi-Fi

  1→—

  Сторожевой таймер

  Программный→—
