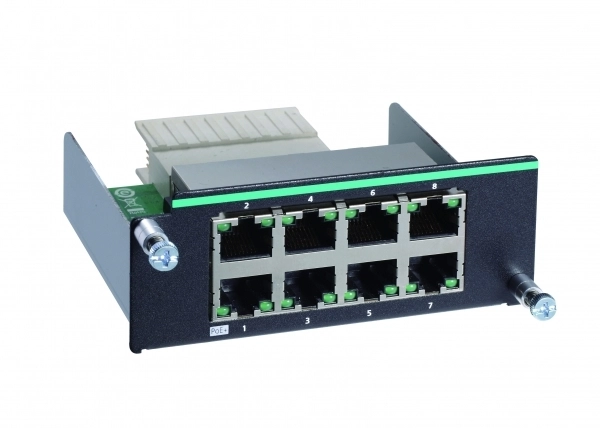

IM-6700A-8PoE

Спецификация

Файлы

Документация

• 📄Спецификация IM-6700A
• 📄Руководство по аппаратной части IKS-6728A-8PoE и IKS-6700A

Модификации серии IM-6700A

•

  IM-6700A-8TX

  Модуль расширения: 8 портов 10/100T(X)

  Отличия от основной модели

  Портов PoE 100 Мбит/с

  8→—

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

•

  IM-6700A-8SFP

  Модуль расширения: 8 портов 100BaseSFP

  Отличия от основной модели

  Количество SFP 100 Mb Ethernet

  —→8

  Портов 10/100 Mb Ethernet

  8→—

  Портов PoE 100 Мбит/с

  8→—

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

•

  IM-6700A-2MSC4TX

  Модуль расширения: 2 порта 100BaseFX (многомодовое волокно, разъем SC), 4 порта 10/100BaseT(X) разъем RJ45

  Отличия от основной модели

  Всего Ethernet портов

  8→6

  Портов 10/100 Mb Ethernet

  8→6

  Портов PoE 100 Мбит/с

  8→—

  Тип коннектора 10/100 Mb Ethernet

  —→2xSC, 4xRJ-45

  Количество оптических портов

  —→2xSC

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

  Тип оптического волокна

  —→многомодовое

•

  IM-6700A-6MSC

  Модуль расширения: 6 портов 100BaseFX (многомодовое волокно, разъем SC)

  Отличия от основной модели

  Всего Ethernet портов

  8→6

  Портов 10/100 Mb Ethernet

  8→6

  Портов PoE 100 Мбит/с

  8→—

  Тип коннектора 10/100 Mb Ethernet

  —→6xSC

  Количество оптических портов

  —→6xSC

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

  Тип оптического волокна

  —→многомодовое

•

  IM-6700A-6MST

  Модуль расширения: 6 портов 100BaseFX (многомодовое волокно, разъем ST)

  Отличия от основной модели

  Всего Ethernet портов

  8→6

  Портов 10/100 Mb Ethernet

  8→6

  Портов PoE 100 Мбит/с

  8→—

  Тип коннектора 10/100 Mb Ethernet

  —→6xST

  Количество оптических портов

  —→6xST

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

  Тип оптического волокна

  —→многомодовое

•

  IM-6700A-2MST4TX

  Модуль расширения: 2 порта 100BaseFX (многомодовое волокно, разъем ST), 4 порта 10/100BaseT(X) разъем RJ45

  Отличия от основной модели

  Всего Ethernet портов

  8→6

  Портов 10/100 Mb Ethernet

  8→6

  Портов PoE 100 Мбит/с

  8→—

  Тип коннектора 10/100 Mb Ethernet

  —→2xST, 4xRJ-45

  Количество оптических портов

  —→2xST

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

  Тип оптического волокна

  —→многомодовое

•

  IM-6700A-4SSC2TX

  Модуль расширения: 4 порта 100BaseFX (одномодовое волокно, разъем SC), 2 порта 10/100BaseT(X) разъем RJ45

  Отличия от основной модели

  Всего Ethernet портов

  8→6

  Портов 10/100 Mb Ethernet

  8→6

  Портов PoE 100 Мбит/с

  8→—

  Тип коннектора 10/100 Mb Ethernet

  —→2xRJ-45, 4xSC

  Количество оптических портов

  —→4xSC

  Стандарт PoE

  802.3at (PoE+)→—

  Длина волны RX/TX

  —→1310 нм

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

•

  IM-6700A-4MST2TX

  Модуль расширения: 4 порта 100BaseFX (многомодовое волокно, разъем ST), 2 порта 10/100BaseT(X) разъем RJ45

  Отличия от основной модели

  Всего Ethernet портов

  8→6

  Портов 10/100 Mb Ethernet

  8→6

  Портов PoE 100 Мбит/с

  8→—

  Тип коннектора 10/100 Mb Ethernet

  —→2xRJ-45, 4xST

  Количество оптических портов

  —→4xST

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

  Тип оптического волокна

  —→многомодовое

•

  IM-6700A-4MSC2TX

  Модуль расширения: 4 порта 100BaseFX (многомодовое волокно, разъем SC), 2 порта 10/100BaseT(X) разъем RJ45

  Отличия от основной модели

  Всего Ethernet портов

  8→6

  Портов 10/100 Mb Ethernet

  8→6

  Портов PoE 100 Мбит/с

  8→—

  Тип коннектора 10/100 Mb Ethernet

  —→2xRJ-45, 4xSC

  Количество оптических портов

  —→4xSC

  Стандарт PoE

  802.3at (PoE+)→—

  Стандарты IEEE

  IEEE 802.3af/at для PoE→—

  Тип оптического волокна

  —→многомодовое

  Длина волны RX/TX

  —→1300 нм
