Сетевые порты
- Количество Ethernet-разъемов
- 8
- Количество 10/100 Mb Ethernet
- 8
Параметры коммутатора
- Управляемый
- Да
- Уровень коммутатора
- Layer 2
- Поддерживаемые функции
- Port Mirror, Port Lock, Rate Limit, Loop Protection, Защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, DDM/Fiber Check, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Часы реального времени, Подключение к системе управления и мониторинга
- Таблица MAC адресов
- 8000
- Буфер пакетов
- 1 кБит
- Макс. кол-во VLAN
- 64
- Очередей приоритетов на порт
- 4
- Количество IGMP групп
- 256
Протоколы связи
- Промышленные протоколы
- EtherNet/IP, Modbus TCP
- Управление
- IEEE 1588 PTP V2 (на программном уровне), IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN, QoS
- Резервирование
- STP, RSTP, MSTP, Turbo Ring, Turbo Chain
- Безопасность
- HTTPS, SSH, RADIUS, TACACS+, SSL
- Стандарты IEEE
- IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1S для MSTP, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk через LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX
Цифровой ввод
- Количество каналов DI
- 1
Цифровой вывод
- Количество каналов DO
- 1
- Тип (транзистора, реле)
- Электромеханическое реле
- Максимальный коммутируемый ток для реле с контактами (А)
- 1А при 24В DC
Слоты расширения
- Общее число слотов
- 2
- Совместимые модули
- CM-600 серия
Способы оповещения и настройки
- Метод настройки
- Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig
Порты
- Тип коннектора
- Консольный порт RS-232 (RJ-45)
Электропитание
- Резервный вход питания
- Да
- DC входное напряжение
- 12...48 В
- DC Резервное питание
- 12...48 В
Реализация корпуса
- Внешний вид и материал
- Металл
- Монтаж
- На стену, На DIN-рейку
- IP-защита изделия
- IP30

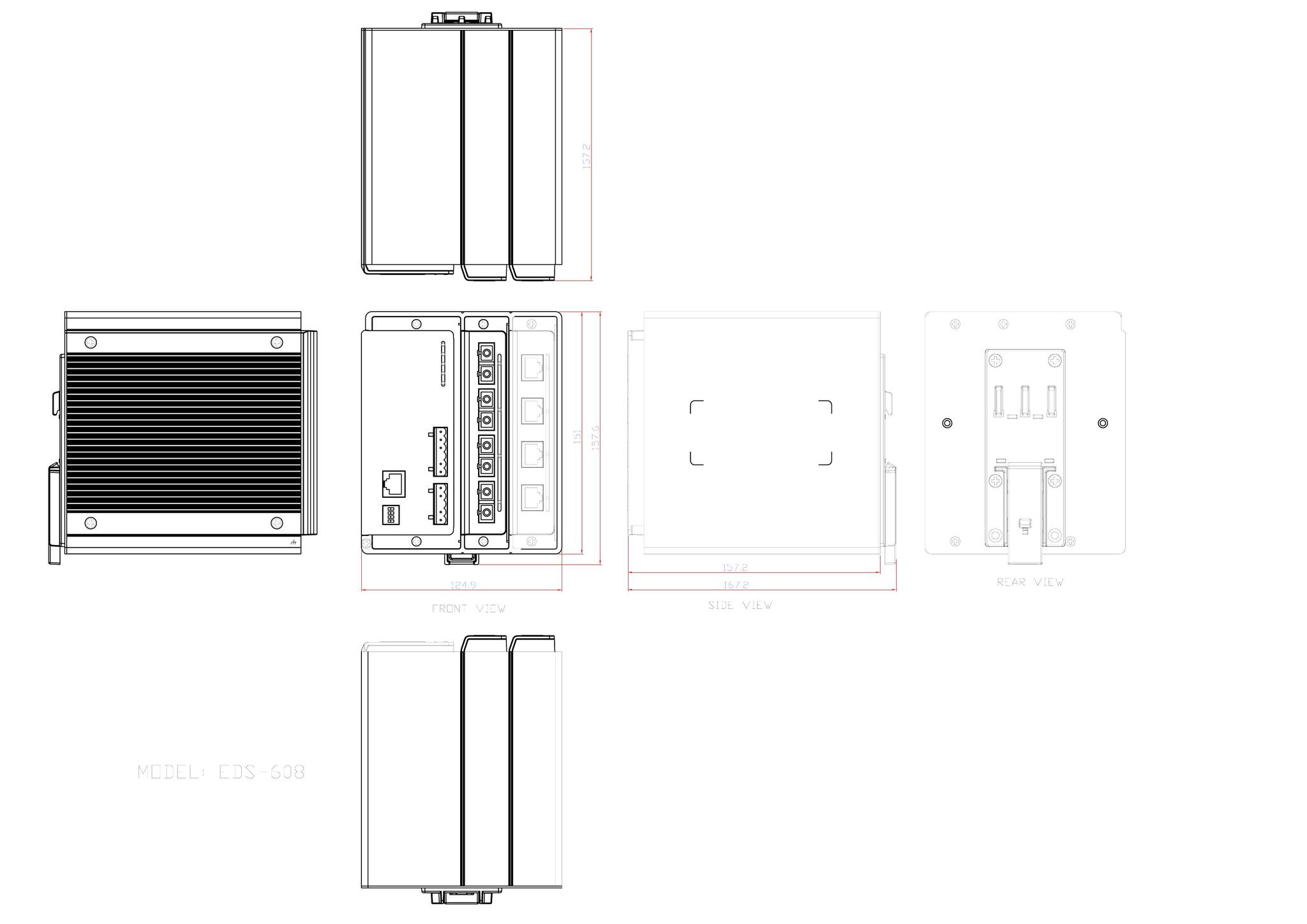

Размеры
- Ширина
- 124.9 мм
- Глубина
- 157.2 мм
- Высота
- 151 мм
Требования к условиям использования
- Рабочая температура
- 0...60 °C
Сертификация и поддерживаемые стандарты
- Сертификаты
- МЭК 61000-6-2, МЭК 61000-6-4
- Электромагнитные помехи (EMI)
- EN 61000-6-4, FCC Part 15 Subpart B Class A, CISPR 32
- Стандарты ЭМС
- МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
- Стандарты по суровым условиям
- UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
- Стандарты по применению на море
- DNV, GL, LR, ABS, NK
- Стандарты по ЖД
- EN 50121-4
- Стандарты для автомагистралей
- NEMA TS2
- Стандарты безопасности
- UL 60950-1, UL 508, EN 60950-1
- Стандарт по свободному падению
- МЭК 60068-2-32
- Стандарты по вибрации и ударам
- МЭК 60068-2-6, МЭК 60068-2-27
