Модификации на складе

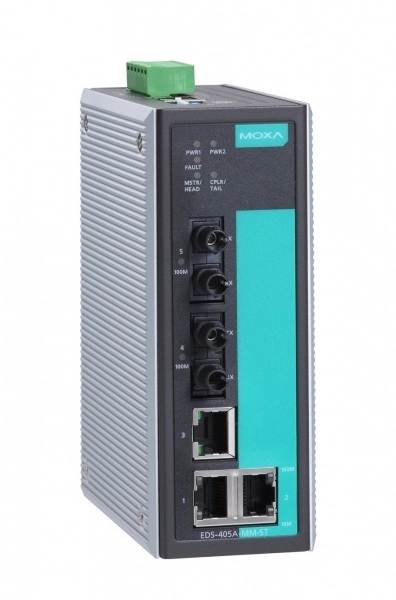

EDS-405A-MM-ST

Тип:: Промышленный коммутатор
Бренд:: MOXA
Артикул:: 03324500

Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем ST)

Цена: 1143.13 $ 96 413.18 ₽
с НДС 22%

Спецификация

Сетевые порты

Всего Ethernet портов: 5
Портов 10/100 Mb Ethernet: 5
Тип коннектора 10/100 Mb Ethernet: 2xST, 3xRJ-45

Оптические порты

Количество оптических портов: 2xST
Тип оптического волокна: многомодовое

Параметры коммутатора

Управляемый: Да
Уровень коммутатора: Layer 2
Поддерживаемые функции: Port Mirror, Rate Limit, Loop Protection, Защита от широковещательного шторма, Port-Based VLAN, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, Line-Swap Fast Recovery, Подключение к системе управления и мониторинга
Таблица MAC адресов: 2000
Буфер пакетов: 1 кБит

Протоколы связи

Промышленные протоколы: EtherNet/IP, Modbus TCP
Управление: IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, NTP Server/Client, SNTP, SMTP, SNMP Inform, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, LLDP, RARP, RMON, Syslog, Telnet, TFTP, VLAN
Резервирование: STP, RSTP, Turbo Ring, Turbo Chain
Стандарты IEEE: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control

Цифровой вывод

Количество каналов DO: 1
Тип (транзистора, реле): Электромеханическое реле
Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

Способы оповещения и настройки

Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль, Интерфейс командной строки (CLI), Через утилиту MXconfig

Порты

Тип коннектора: Консольный порт RS-232 (RJ-45)

Электропитание

Резервный вход питания: Да
DC входное напряжение: 9.6...60 В
DC Резервное питание: 9.6...60 В

Реализация корпуса

Внешний вид и материал: Металл
Монтаж: На стену, На DIN-рейку
IP-защита изделия: IP30

Размеры

Ширина: 53.6 мм
Глубина: 105 мм
Высота: 135 мм

Требования к условиям использования

Рабочая температура: -10...60 °C

Сертификация и поддерживаемые стандарты

Электромагнитные помехи (EMI): FCC Part 15 Subpart B Class A, CISPR 32
Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024, EN 55032
Стандарты по суровым условиям: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
Стандарты по ЖД: EN 50121-4
Стандарты для автомагистралей: NEMA TS2
Стандарты безопасности: UL 60950-1, UL 508, EN 60950-1
Стандарт по свободному падению: МЭК 60068-2-32
Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27

Файлы

Документация

3D модель

3D модель EDS-405A-MM-ST.STP

Чертежи

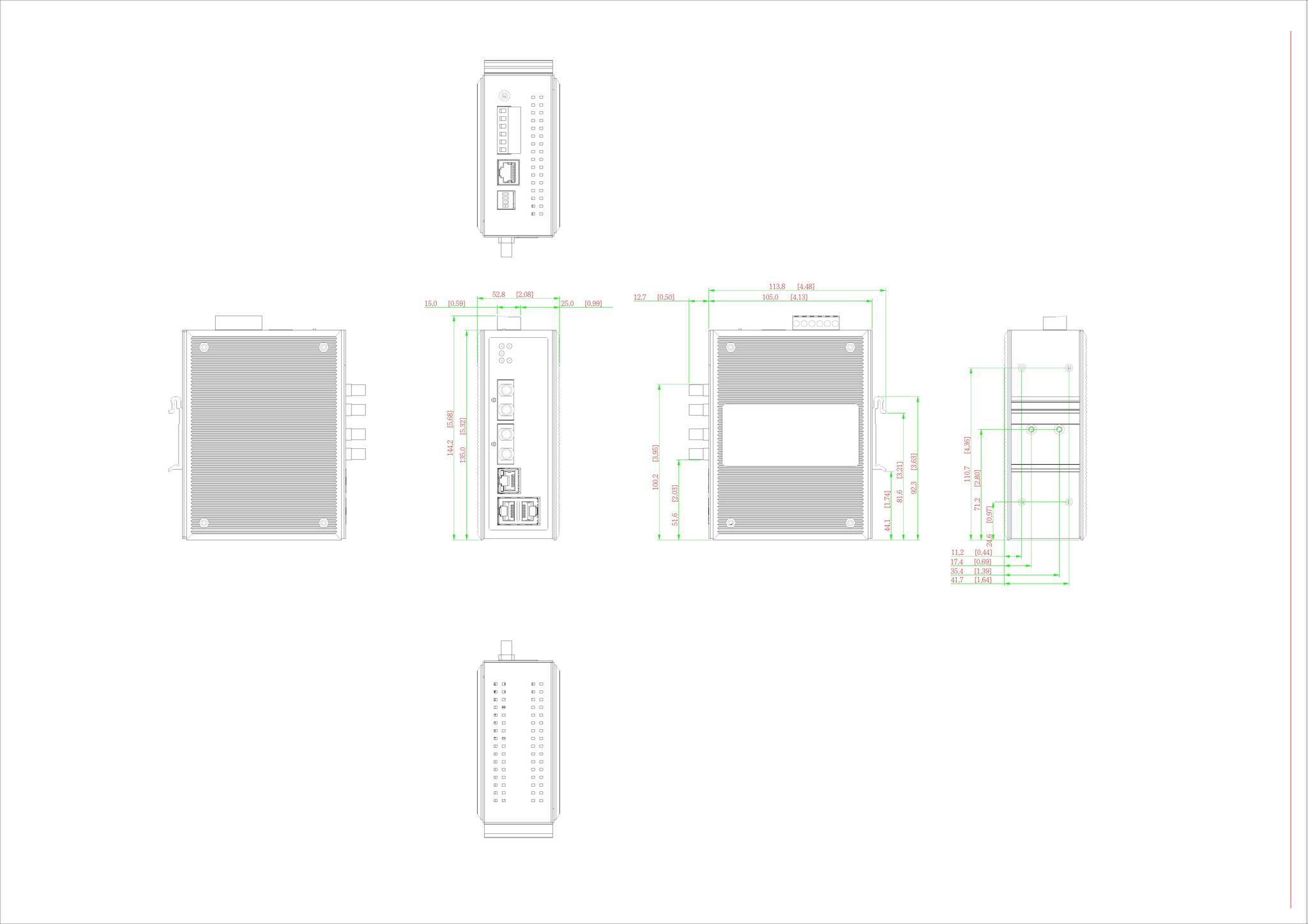

Чертёж EDS-405A-MM-ST

Модификации серии EDS-405A

EDS-405A-MM-SC
На складе
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем SС)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
EDS-405A
На складе
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST, 3xRJ-455xRJ-45
Количество оптических портов
2xST—
Тип оптического волокна
многомодовое—
EDS-405A-MM-ST-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем ST), -40...+75С
Отличия от основной модели
Рабочая температура
-10...60 °C-40...75 °C
EDS-405A-SS-SC
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (одномодовое волокно, разъем SС)
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Тип оптического волокна
многомодовоеодномодовое
EDS-405A-MM-SC-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (многомодовое волокно, разъем SС), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Рабочая температура
-10...60 °C-40...75 °C
EDS-405A-EIP
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X), с возможностью настройки по протоколу EtherNet/IP (EIP), -10...+60C
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST, 3xRJ-455xRJ-45
Количество оптических портов
2xST—
Тип оптического волокна
многомодовое—
EDS-405A-T
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet, -40...+75C
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST, 3xRJ-455xRJ-45
Количество оптических портов
2xST—
Тип оптического волокна
многомодовое—
Рабочая температура
-10...60 °C-40...75 °C
EDS-405A-SS-SC-T
Промышленный 5-портовый управляемый коммутатор: 3 порта 10/100 BaseT(X), 2 порта 100BaseFX (одномодовое волокно, разъем SС), -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST2xSC
Количество оптических портов
2xST2xSC
Тип оптического волокна
многомодовоеодномодовое
Рабочая температура
-10...60 °C-40...75 °C
EDS-405A-PN-T
Промышленный 5-портовый управляемый коммутатор 10/100 BaseT(X) Ethernet, PROFINET, -40...+75С
Отличия от основной модели
Тип коннектора 10/100 Mb Ethernet
2xST, 3xRJ-455xRJ-45
Количество оптических портов
2xST—
Тип оптического волокна
многомодовое—
Промышленные протоколы
—PROFINET
